Forum: Offtopic Sirene aus ELO


von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Erinnert sich noch jemand in welcher Ausgabe der ELO die Bauanleitung
für diese einfache Sirene war?

Es könnte März 1983 gewesen sein, aber ich habe nur noch die
Inhaltsverzeichnisse, nicht mehr die Zeitschriften selbst und beim
einzigen Treffer steht nur "Sirene".

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

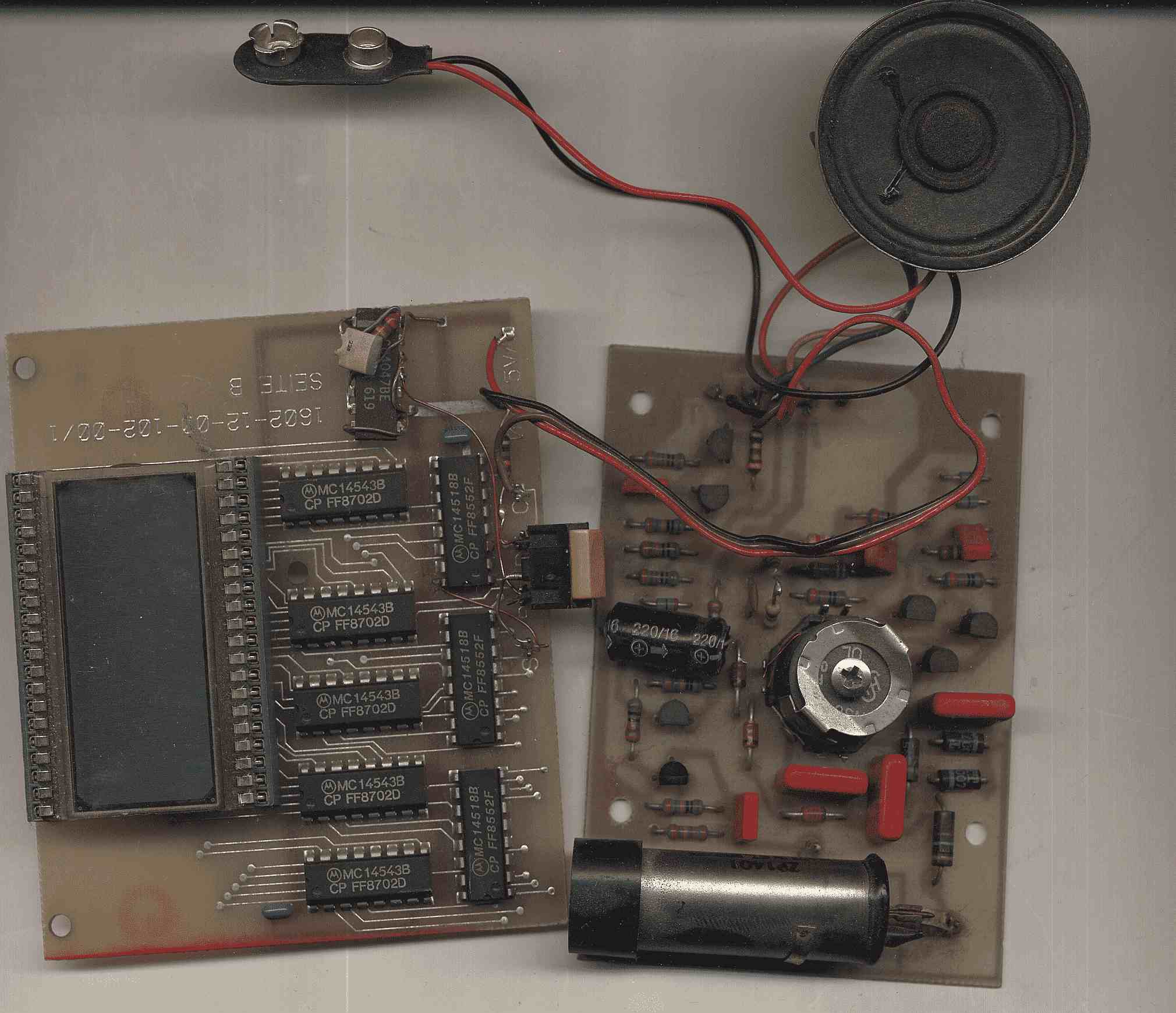

Ich habe nur Mai und Juni 1983. Vermutlich das erste wegen eines
Geigerzählers (den habe ich noch siehe Foto), im zweiten sehe ich nur
einem Bildmustergenerator mit ZNA234.

Hat Burkhard Kainka nichts?
https://www.elektronik-labor.de/Elo/ELO.html
Ich finde nur eine LED-Uhr vom Februar 83:
https://www.elektronik-labor.de/Elo/RetroUhr.html
eine Sirene gibt es auch:
https://www.elektronik-labor.de/Elo/Sirene.html

Und die holländische ELO von 1978-1980 verlinkt er auch
https://archive.org/details/1978-0007-elo/1977_0010-ELO/

Bei Prenninger kann man "um viel Göld" Einzelhefte erwerben
https://sites.schaltungen.at/elektronik/elo/elo-archiv.html
und das Radiomuseum hält auch erst mal die Hand auf:
https://www.radiomuseum.org/lf/p/elo-die-welt-der-elektronik-franzis/vol9num3/
Auch die ADDX hat das Heft vorrätig
https://www.addx.de/textarchiv/archiv-elo.php

: Bearbeitet durch User
von Dieter S. (ds1)


Angehängte Dateien:

Lesenswert?

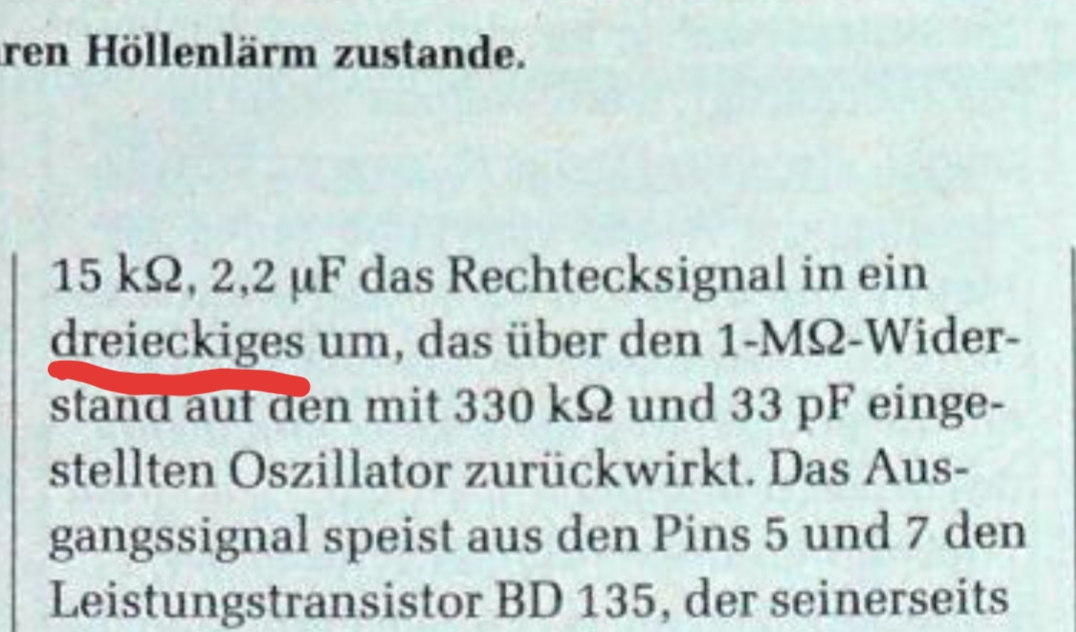

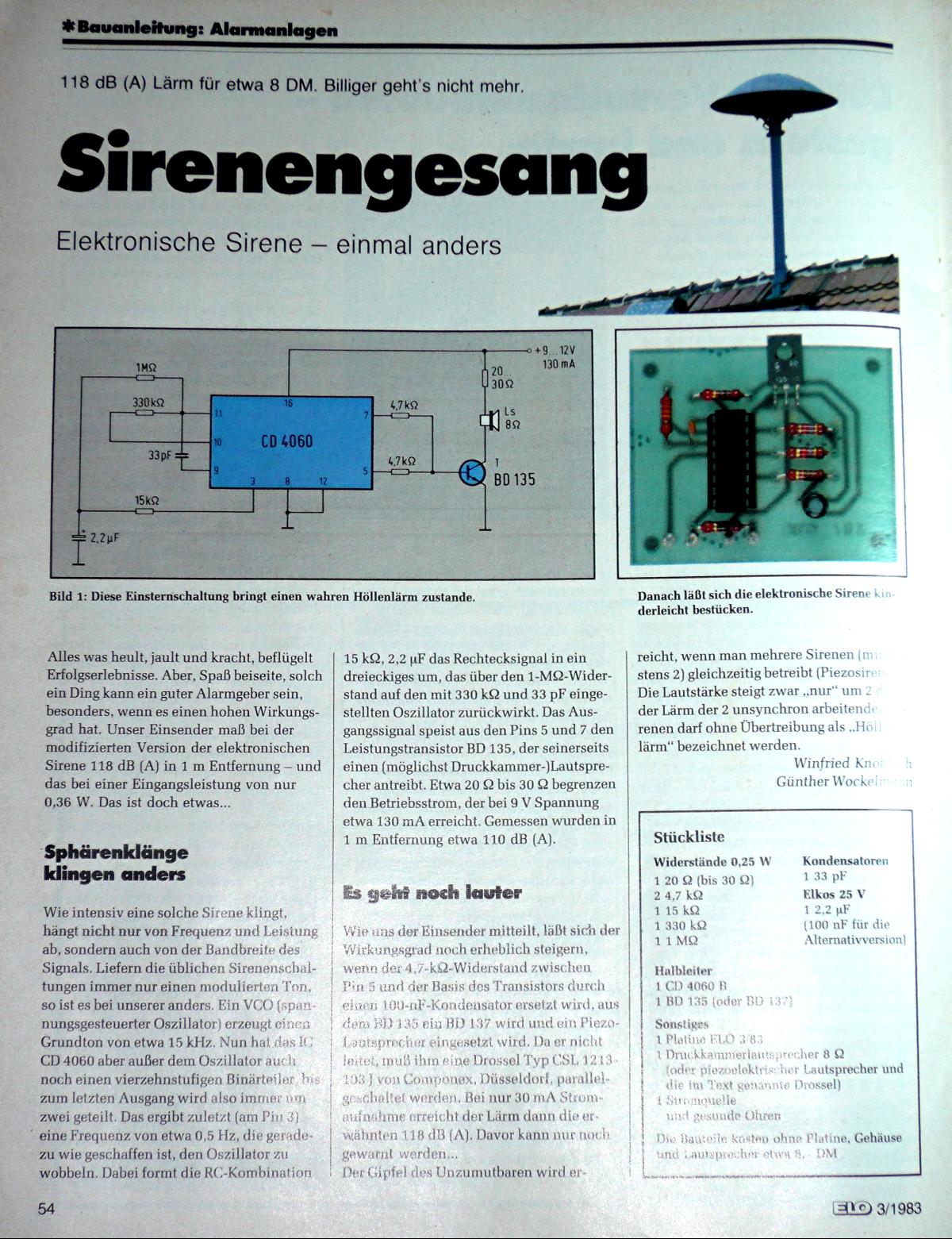

Nur auf die Schnelle abfotografiert, siehe Anhang.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

Dann muss der CD4060 aber auf der Unterseite sitzen, BD135 stimmt
jedenfalls.

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

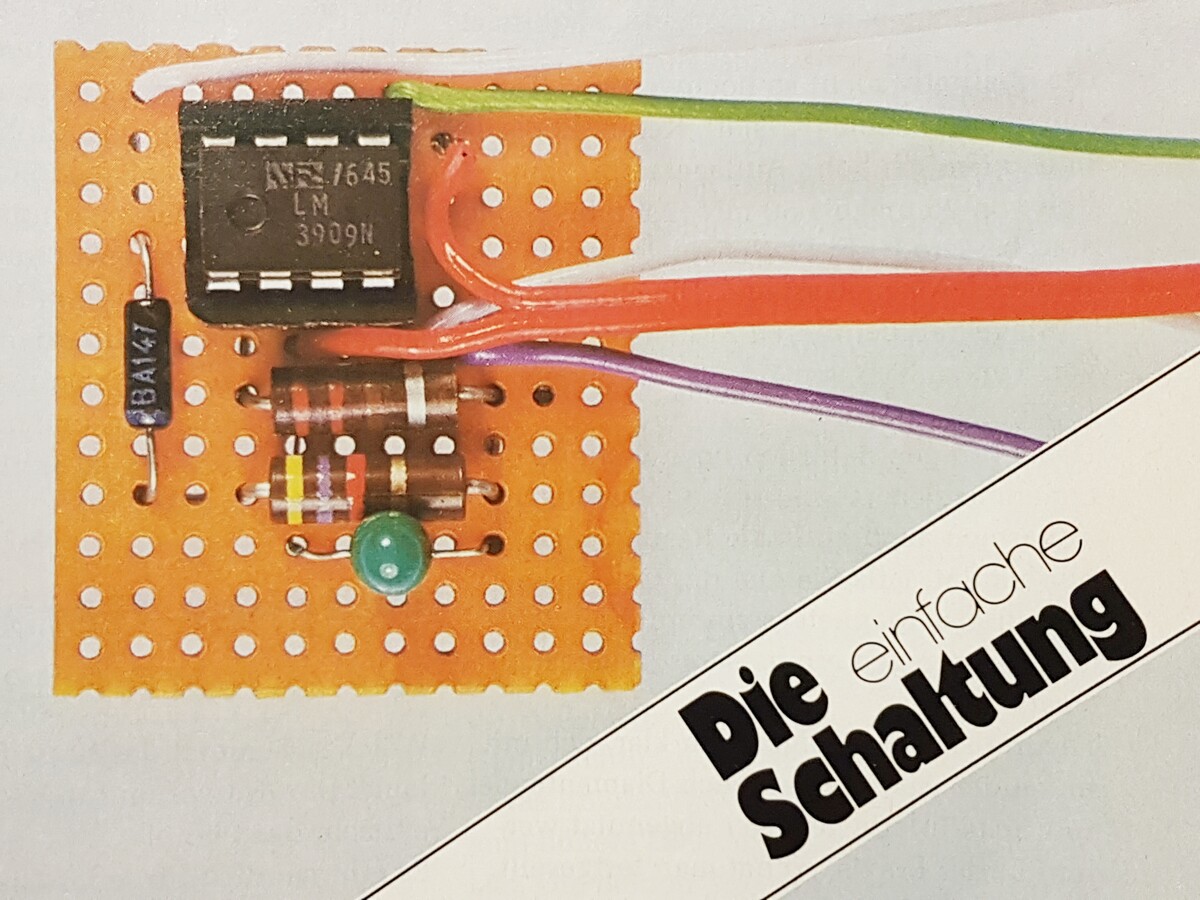

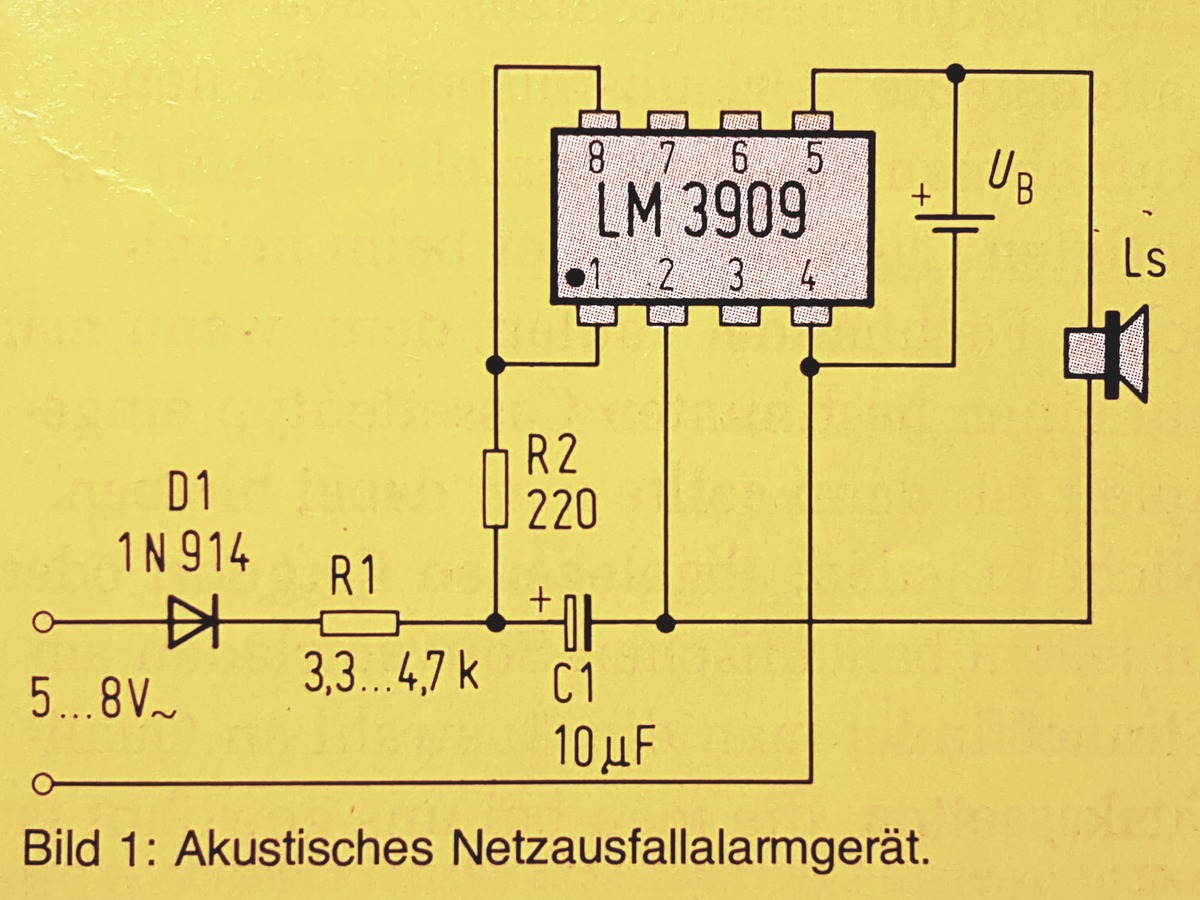

Eine ähnliche Platine, aber ohne BD135, sondern nur mit einem LM3909
(von März 1979).

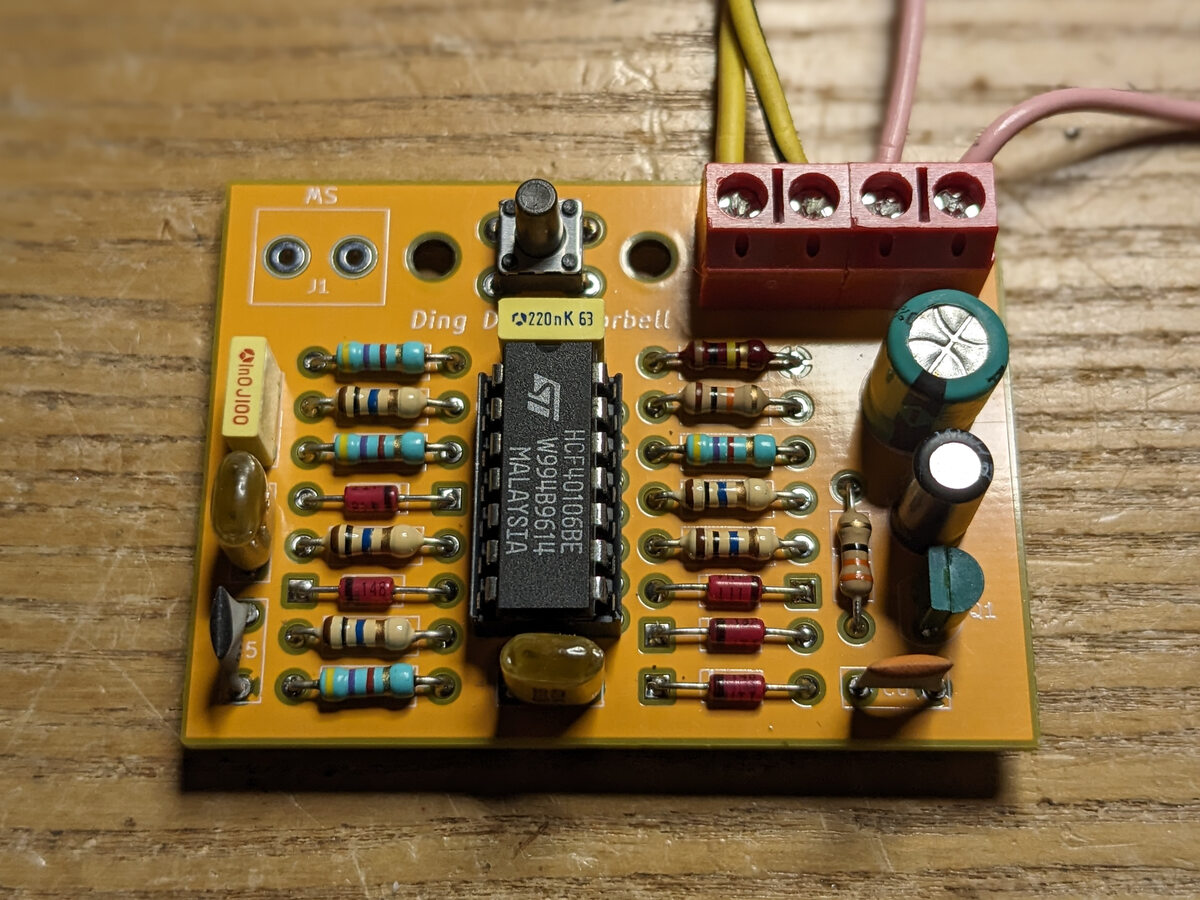

von Gerald B. (gerald_b)


Lesenswert?

Wie soll die Sirene denn klingen?
Enterprise "roter Alarm"
https://www.google.com/search?client=firefox-b-d&q=enterprise+red+alert+sound#fpstate=ive&vld=cid:1c2fae1e,vid:dV8S_2lwDkQ,st:0

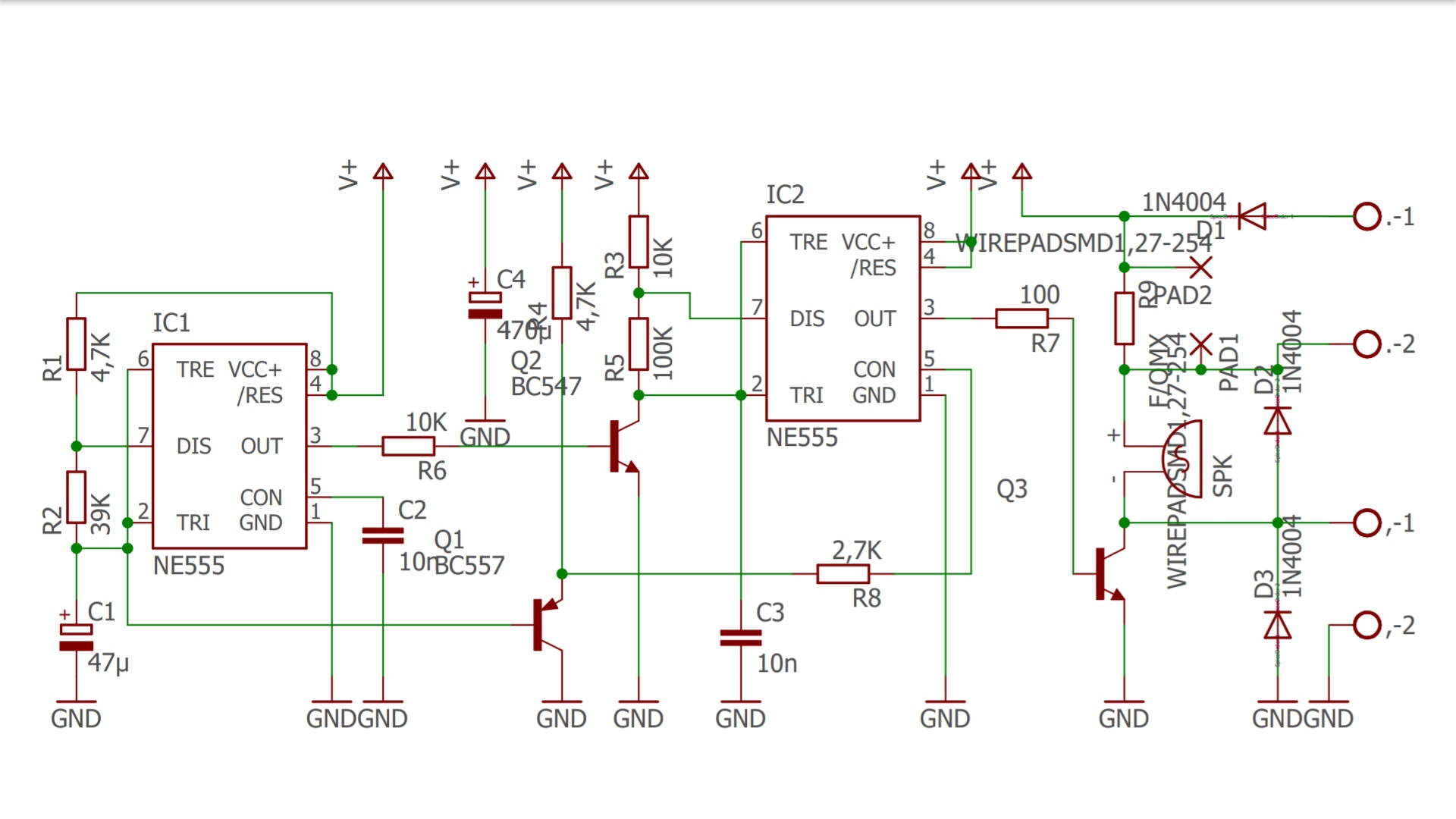

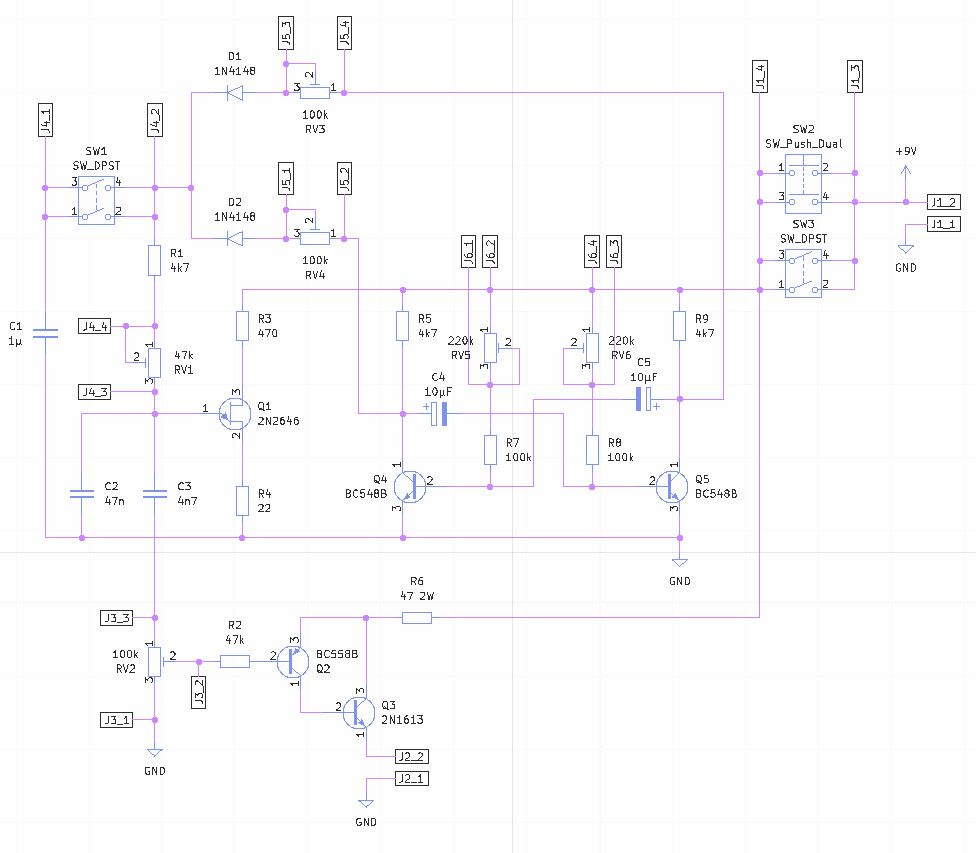

Kannste von mir Bauplan und Gerberdaten fürs Board bekommen. Ist alles
THT mit 2x LM555

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Christoph db1uq K. schrieb:
> eine Sirene gibt es auch:
> https://www.elektronik-labor.de/Elo/Sirene.html

Diese Sirene kann man sich unter dem o.g. Link als wav-Datei anhören.
Die ist zwar einfach im Aufbau, klingt aber etwas piepsig. Da gibt es
aber noch eine richtig gute Sirene von Jean Pütz, ebenfalls mit so einer
Umschaltmimik.

Warte, ich such die mal eben raus.

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Gerald B. schrieb:
> Wie soll die Sirene denn klingen?
> Enterprise "roter Alarm"

Dein Link funktioniert nicht, aber du hattest den Schaltplan für die
Red-Alert-Sirene von Star Trek schon mal in einem anderen Thread
gezeigt. Den Plan habe ich mir damals sogar runtergeladen.

Der Alarm klingt übrigens richtig gut!

👍

Ich habe das Video wiedergefunden:

https://youtu.be/VqmSdDKmj2M?si=jnVzH8_df7Ndpq50

: Bearbeitet durch User
von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

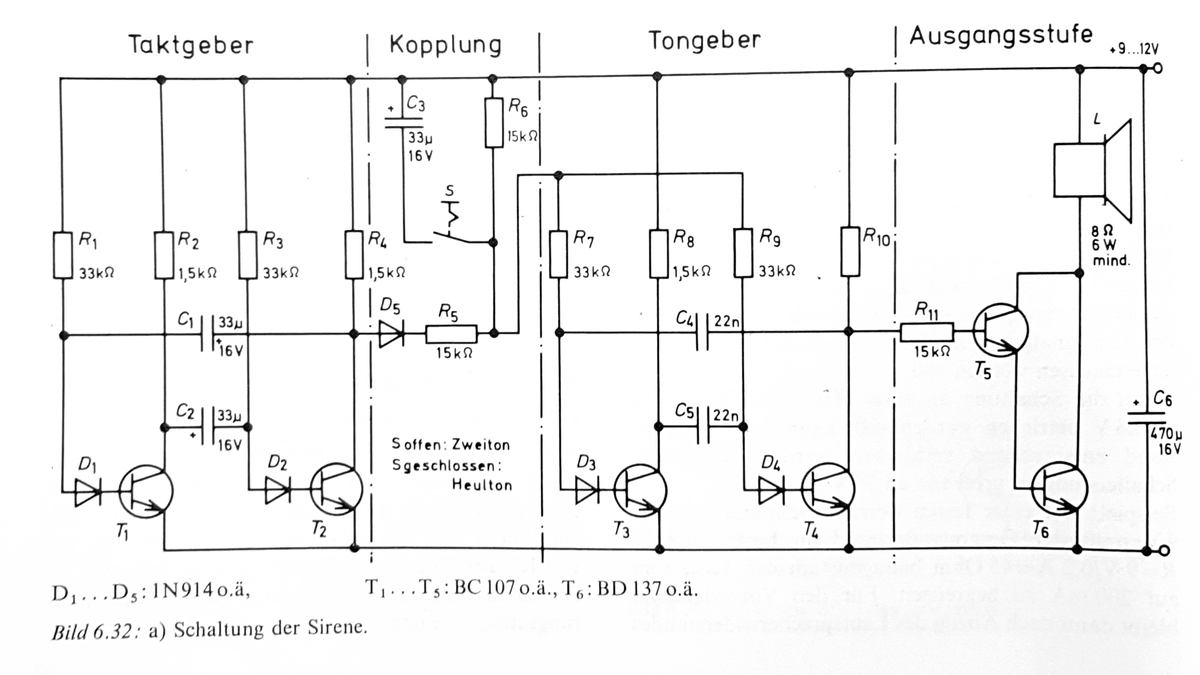

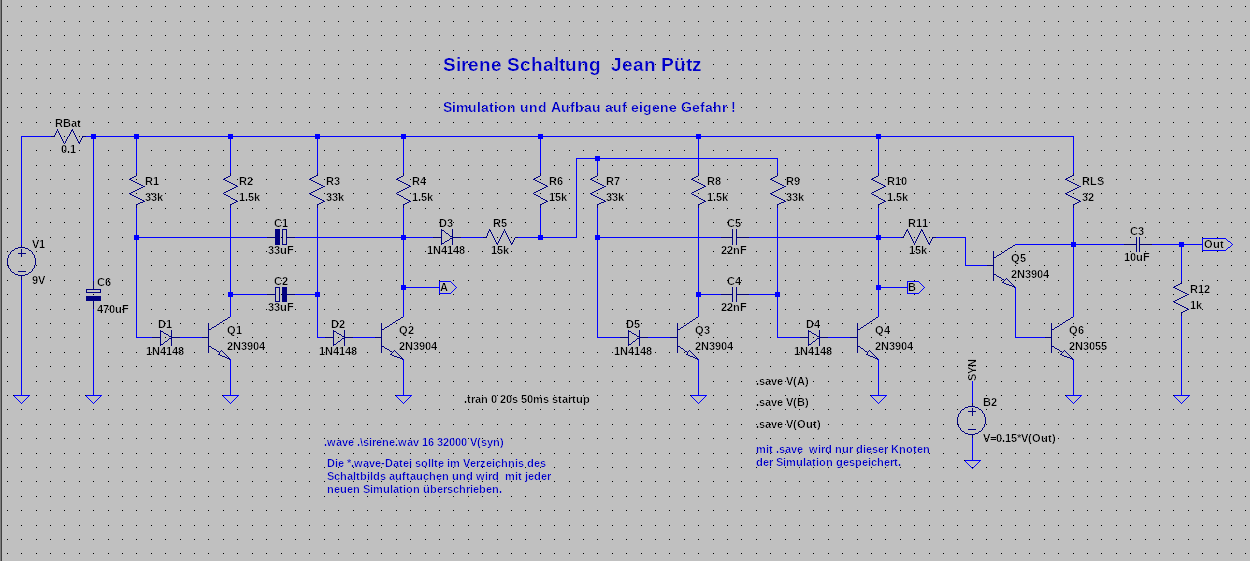

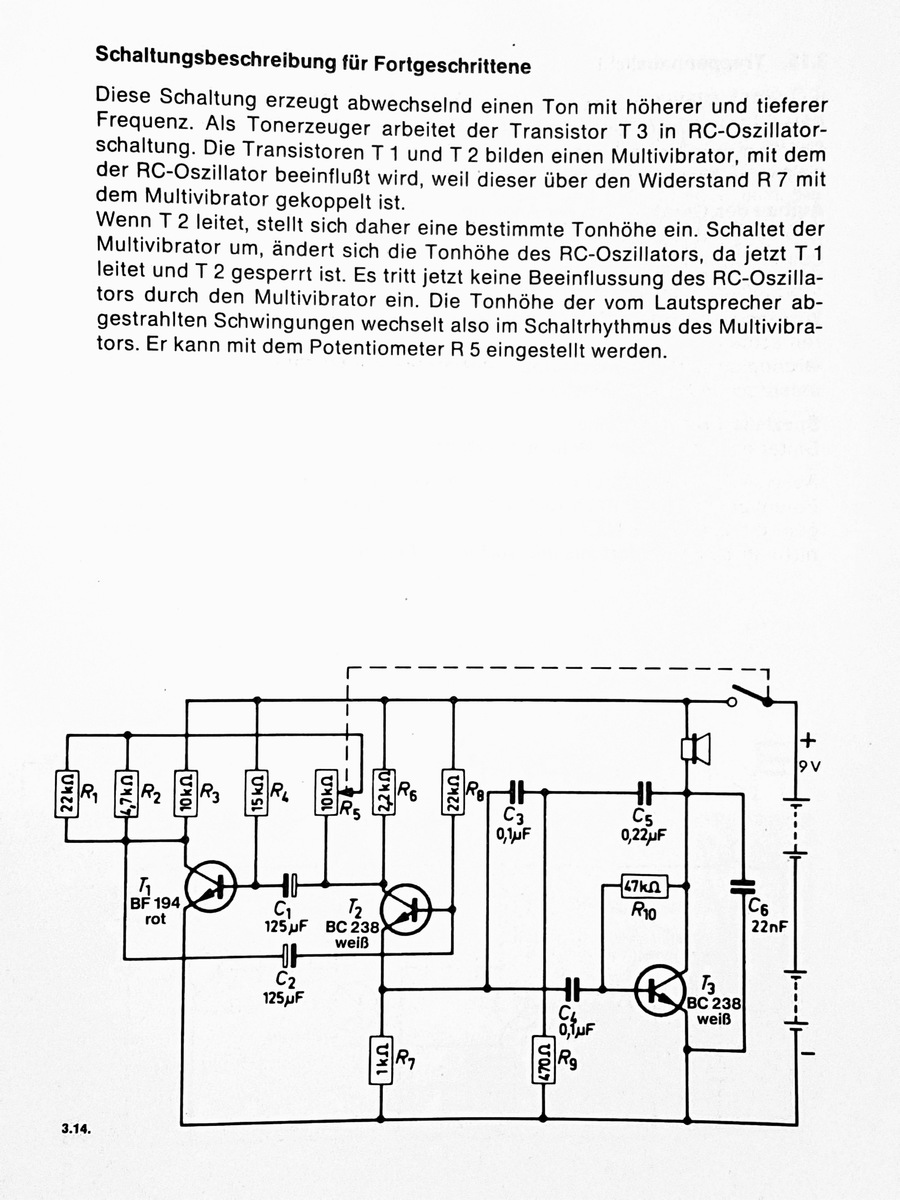

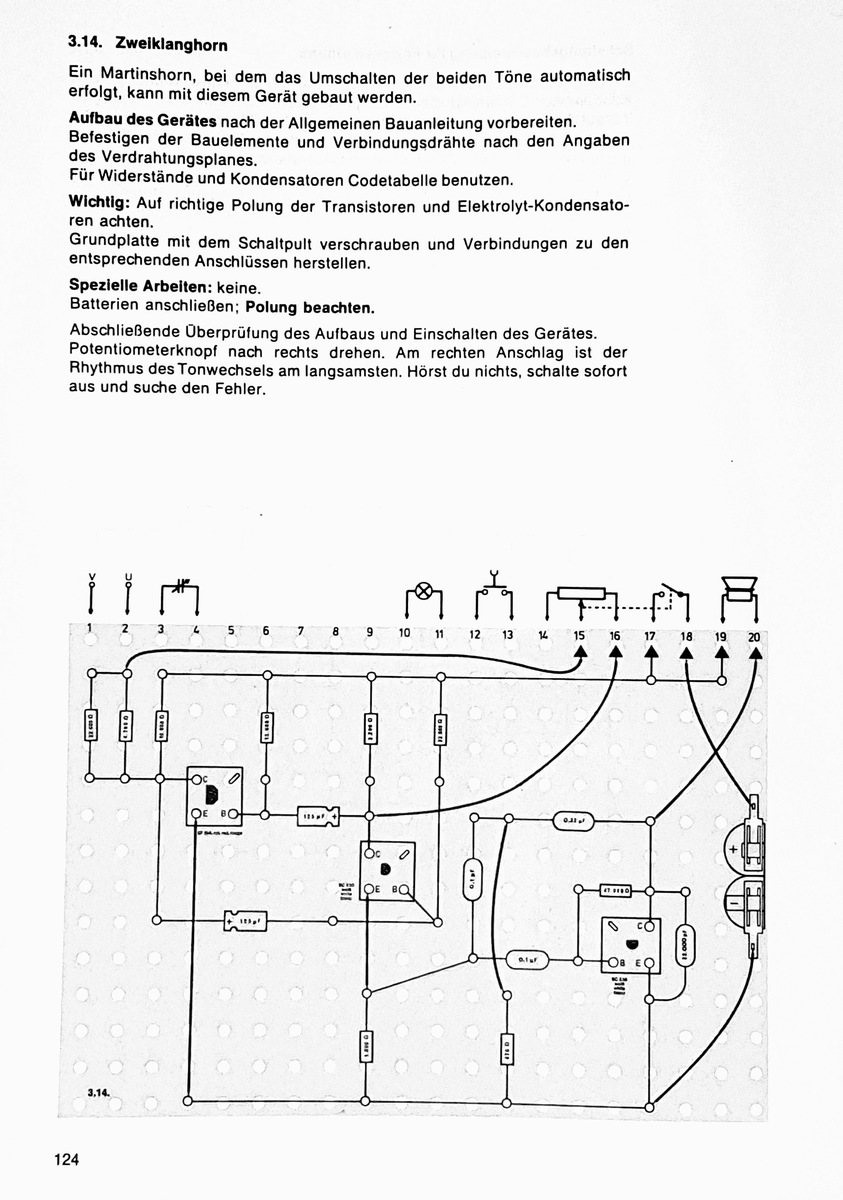

Hier noch wie versprochen die originalgetreu klingende Polizeisirene von
Jean Pütz. Mit dem Umschalter können die beiden Sirenenklänge abgerufen
werden.

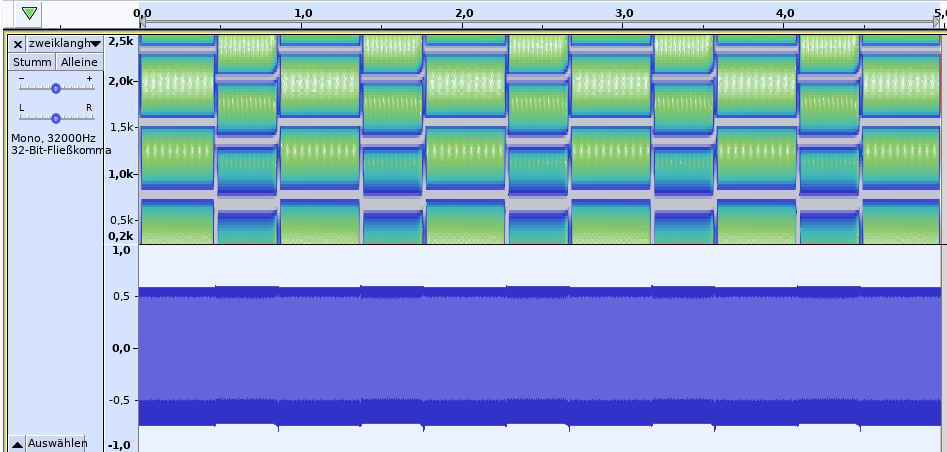

Schalter offen = Deutscher Polizeisirenenton. Der klingt so:
Taatüütaataa

Schalter geschlossen = Amerikanischer Polizeisirenenton. Der klingt dann
in etwa so: Üüüüiiiiüüüüiiii

Naja, ich will das jetzt hier nicht weiter Vorsingen, sonst mache ich
mich womöglich damit noch lächerlich.

Aber die Sirene von Jean Pütz klingt wirklich richtig gut!

von Michael B. (laberkopp)


Lesenswert?

Dieter S. schrieb:
> Nur auf die Schnelle abfotografiert, siehe Anhang.

116dB bei 0.38W ? Nein, sicher nicht, nicht mal mit
Druckkammerlautsprecher und auch nicht mit einseitiger Ansteuerung, die
liegen so bei 104-108dB/W.

von J. R. (yoc)


Lesenswert?

Otto K. schrieb:
> Taatüütaataa

Schon komisch!
Immer wieder sagen die Leute das so, ist aber falsch.

Tatütatü......
Wäre richtig, ist aber irgendwie unmelodisch.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Dieter S. schrieb:
> Nur auf die Schnelle abfotografiert, siehe Anhang.

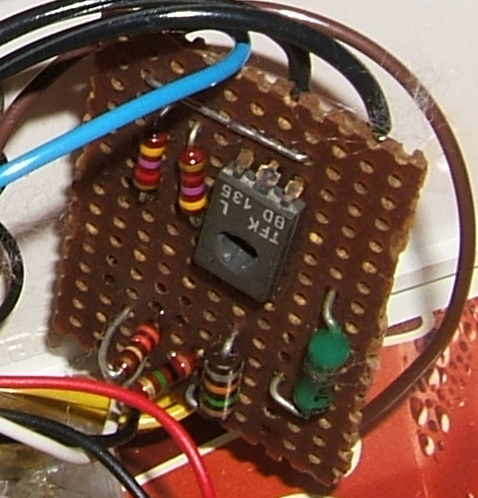

Danke das ist sie. Die Bauteilewerte stimmen auch überein. Irgendwie
hatte ich ein CMOS-IC in Erinnerung, dann hatte ich das wohl auf die

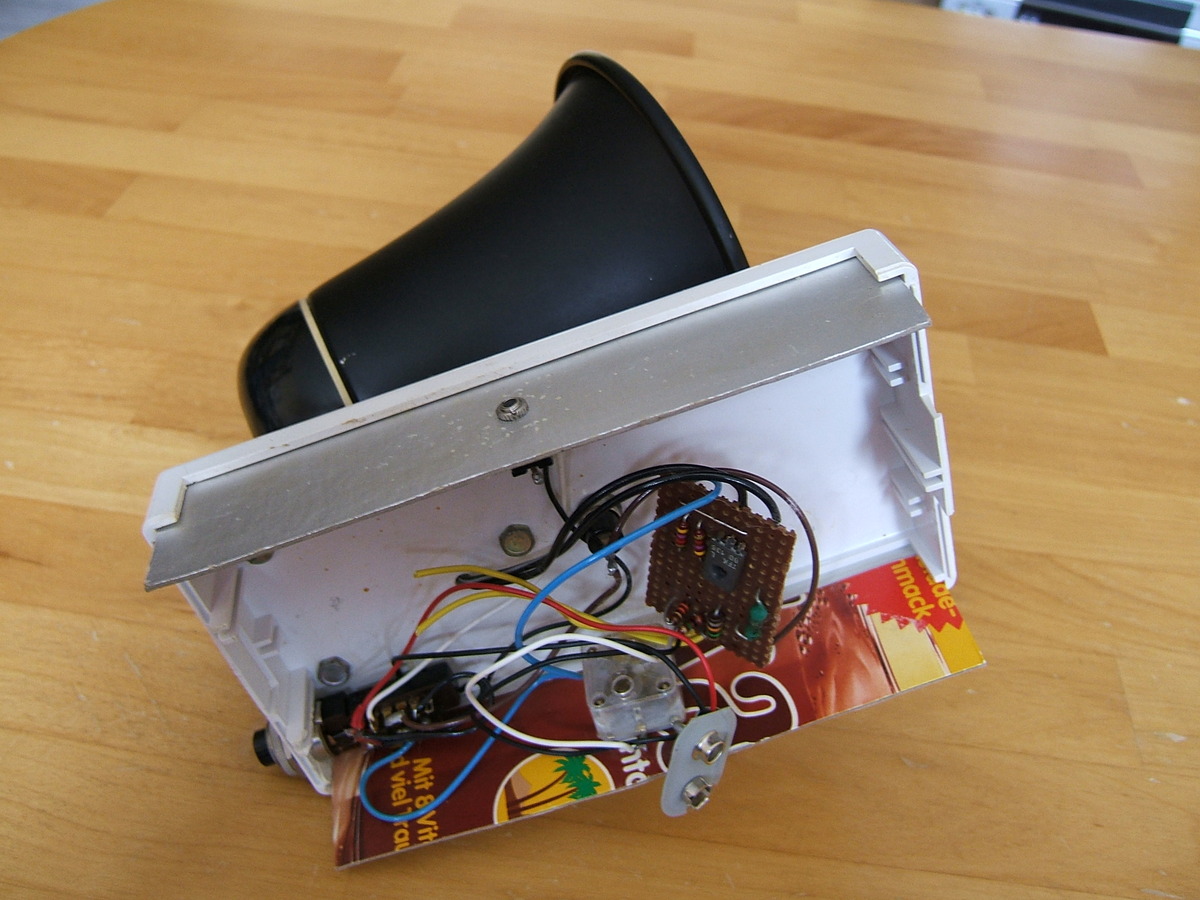

Unterseite gesetzt. Als ich die baute, war ich 14 Jahre alt. Ich habe
leider nur noch zwei Fotos davon.

Da sind noch die schönen dunkelroten Widerstände drauf, gekauft bei
Funkelektronik Düll in meinem Wohnort. Die durfte ich mir damals selbst
aus den Schubladen suchen, das war echt cool.

Gerald B. schrieb:
> Wie soll die Sirene denn klingen?
> Enterprise "roter Alarm"
>
https://www.google.com/search?client=firefox-b-d&q=enterprise+red+alert+sound#fpstate=ive&vld=cid:1c2fae1e,vid:dV8S_2lwDkQ,st:0

Danke für den Link!

Otto K. schrieb:
> Dein Link funktioniert nicht, aber du hattest den Schaltplan für die
> Red-Alert-Sirene von Star Trek schon mal in einem anderen Thread
> gezeigt.

Und für den Plan :-)

Gerald B. schrieb:
> Kannste von mir Bauplan und Gerberdaten fürs Board bekommen. Ist alles
> THT mit 2x LM555

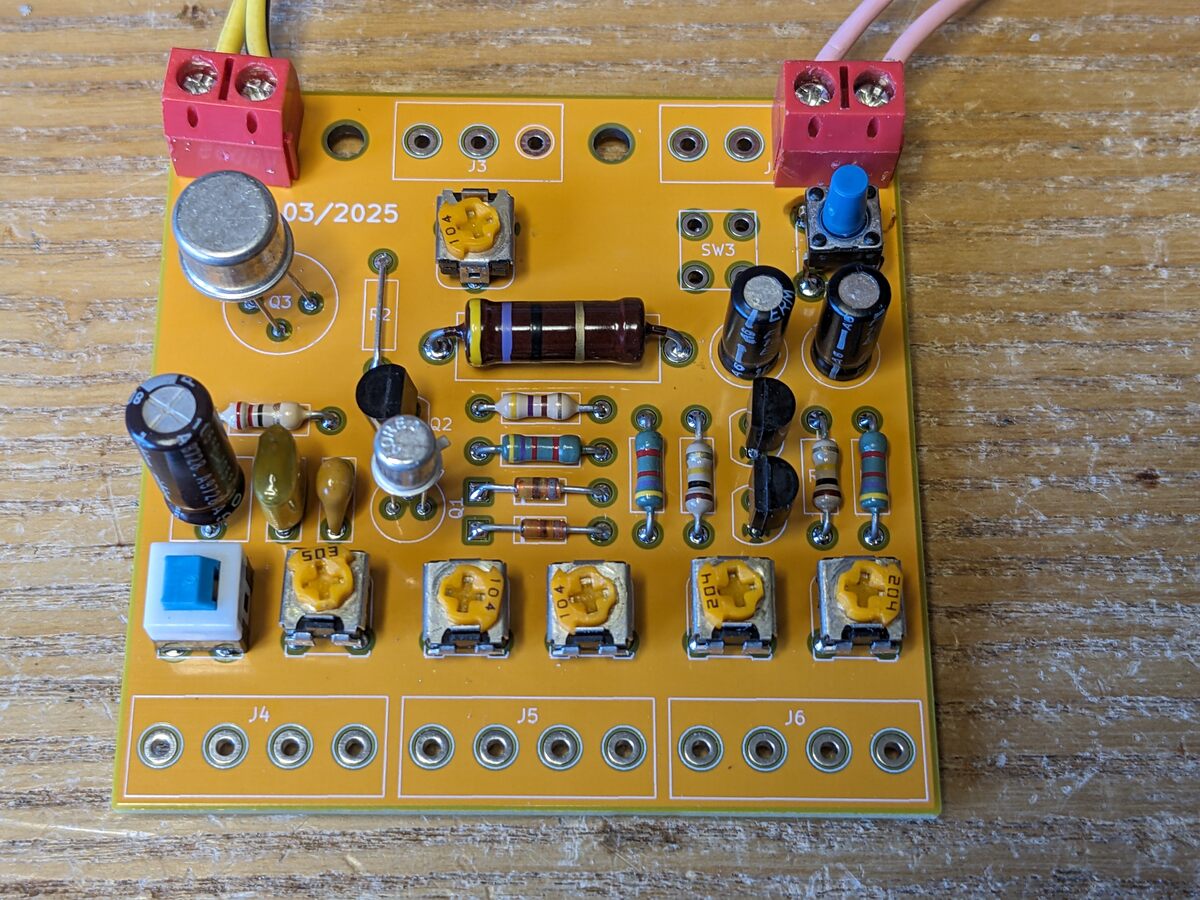

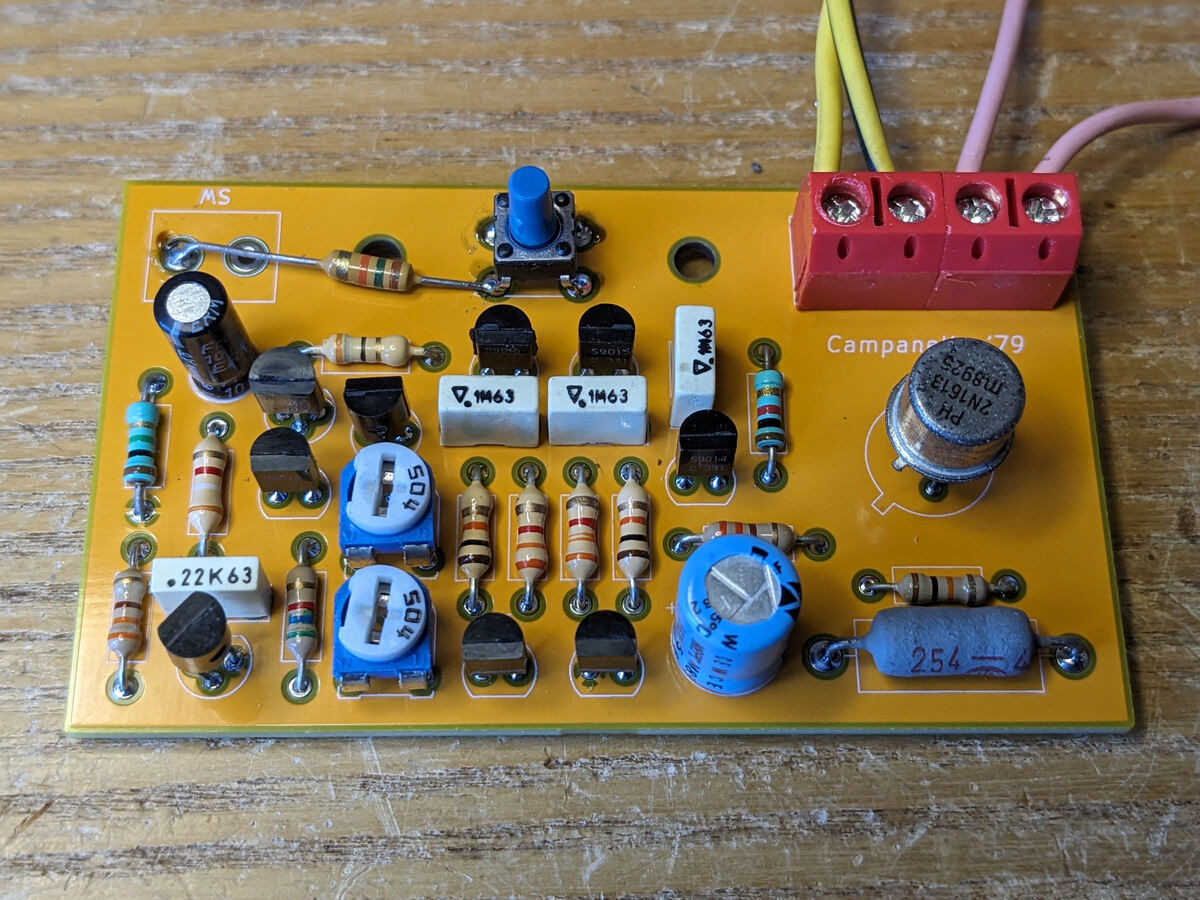

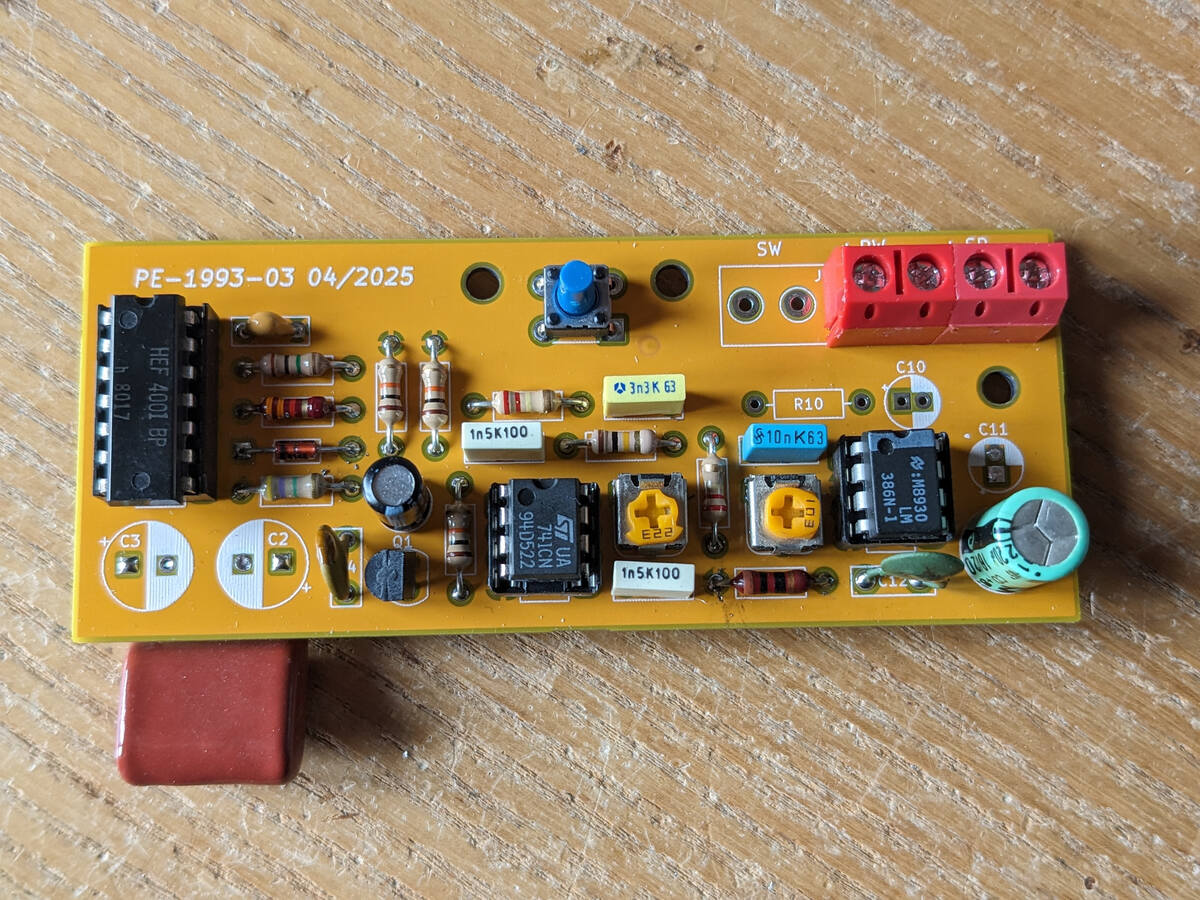

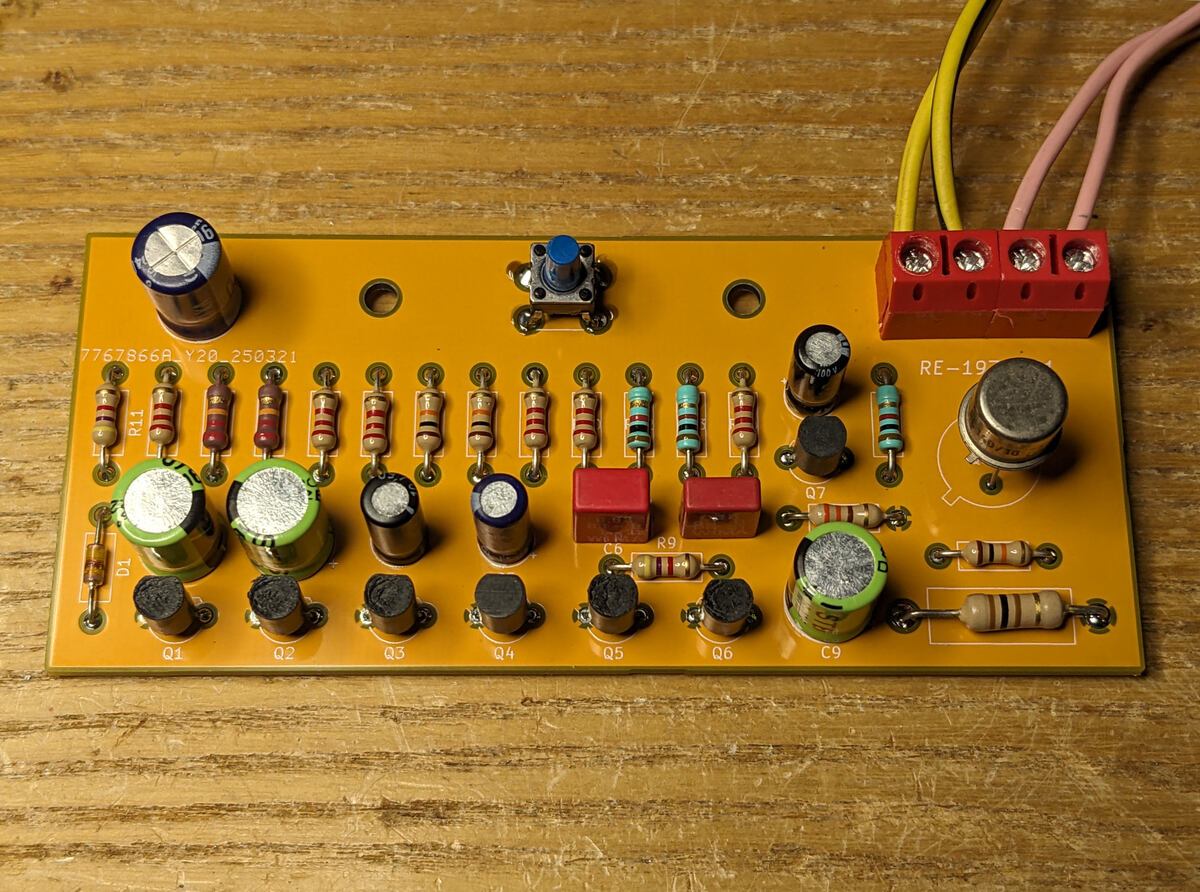

So eine könnte ich echt mal aufbauen, die macht bestimmt Spaß. Ich kann
mir die aber schnell in KiCad zeichnen. Seit ich mich mit KiCad
angefreundet hab, entwerfe ich Platinen wie am Fließband :-)

: Bearbeitet durch User
von Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)


Lesenswert?

Für eine Sirene gab es eine Schaltung, die war mit dieser ähnlich:
https://www.elektronik-labor.de/Notizen/LEDwandler.html

Die Sirene wurde automatisch mit deren eigenen Resonanzfrequenz
betrieben.

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Von wann war denn diese Jean-Puetz-Sirene?
Ich meine, mich da dunkel noch an eine Hobbytheksendung zu erinnern, bei
der es mich wahnsinnig genervt hat, dass er immer nur auf die
Kondensatoren einging, mir aber damals schon klar war, dass nur mit
Kondensatoren nix mit Sirene laeuft. (Ausfuehrliche Tests mit
Kondensatoren, Fischertechnik-Netztrafos und Lautsprechern hatten das
damals schon fuer mich ganz klar bewiesen).

Gruss
WK

von Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)


Lesenswert?

Es gab später noch eine Sirene mit einer solchen Schaltung:
https://www.elektronik-labor.de/Lernpakete/Schaltung/Grundschaltungen10_4.html

von Al. K. (alterknacker)


Lesenswert?

Tim 🔆 schrieb:
> Es könnte März 1983 gewesen sein,

Ich kenne das nicht, da hier über die Vergangene Zeit der alter BRD
geschwelgt wird.;--))

Stört mich auch nicht, da man etwas unbekanntes kennenlernt.
Ich hoffe nur das genau so fair diskutiert wird wenn über die damalige
Bastelei in der DDR diskutiert wird, und es nicht zu politischen
Explosionen
kommt.

Also Leute und Mods, immer Fairness walten lassen.

Mit freundlichen Grüßen
Ein jetzt 8ß Jähriger alte Knacker

P.S.
Ähnliches gab es zur damaligen Zeit natürlich auch in der DDR.

: Bearbeitet durch User
von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Dergute W. schrieb:
> Von wann war denn diese Jean-Puetz-Sirene?

Die Schaltung stammt auch aus den 80ern aus dem Buch "Elektronik
Experimente".

: Bearbeitet durch User
von Cyblord -. (cyblord)


Lesenswert?

Al. K. schrieb:
> Stört mich auch nicht, da man etwas unbekanntes kennenlernt.
> Ich hoffe nur das genau so fair diskutiert wird wenn über die damalige
> Bastelei in der DDR diskutiert wird, und es nicht zu politischen
> Explosionen
> kommt.

Der einzige Spinner der hier sofort Politik reinbringt bist du.
Forderung jetzt: DDR Spinner sperren!

von Al. K. (alterknacker)


Lesenswert?

Ähnliches gab es zur damaligen Zeit natürlich auch in der DDR.

Habe Ende der 70er sowas Sirenen artiges in der DDR gebastelt.
Mit einer Spule als Ausgabe.
Konnte in die Nähe eines Mikrofones gebracht werden,
dann wurde alles schön laut  hörbar.
Einmal Sinnvoll bei einer Schlägerei auf dem Tanzboden bei einer
Veranstaltung eingesetzt.
Erstaunlicherweise war die Schlägerei sofort beendet.

So ähnlich habe ich es in Erinnerung.

MfG
Ein 80 Jähriger alter Knacker

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Otto K. schrieb:
> Die Schaltung stammt auch aus den 80ern aus dem Buch "Elektronik
> Experimente".

Da muesste die aber auch schon gut abgehangen gewesen sein. In den 80ern
war mir das mit den Transistoren und den Multivibratoren schon ziemlich
klar. Ich wuerde die Hobbytheksendung, in der die Sirene vorgestellt
wurde, mal eher so auf Mitte 70er datieren. Evtl. dann auch noch mit
anderen (Germanium,pnp) Tansistoren.

Gruss
WK

von Al. K. (alterknacker)


Lesenswert?

Ich werde mal sehen ob ich solche Teile noch beim weiteren räumen
finde.

MfG
Ein jetzt 80 jähriger alter knacker

von Cyblord -. (cyblord)


Lesenswert?

Al. K. schrieb:
> Ich werde mal sehen ob ich solche Teile noch beim weiteren räumen
> finde.

Absolut niemand hat nach deinem versifften und verstaubten DDR Schrott
gefragt. Ist dir das aufgefallen? Niemand! Lass stecken. Oder besser:
Alles ab in den Container damit.

von Al. K. (alterknacker)


Lesenswert?

Heute wird es nichts mehr, aber so eine diskret aufgebaute Sirene mit
induktiver Auskopplung müsste ich aufgehoben haben.
70er Jahre aus der DDR Bastelzeit.

MfG
ein jetzt 80 Jähriger alter Knacker

P.S.
Wäre nett wenn noch alte damalige Bastler aus BRD oder DDR solche Teile
hätten.

von Otto K. (opto_pussy)


Lesenswert?

J. R. schrieb:
> Otto K. schrieb:
>> Taatüütaataa
>
> Schon komisch!
> Immer wieder sagen die Leute das so, ist aber falsch.
> Tatütatü......
> Wäre richtig, ist aber irgendwie unmelodisch.

Stimmt, es sind ja streng genommen eigentlich auch nur zwei Töne die
sich einfach nur gegenseitig zu gleichen Teilen abwechseln.

: Bearbeitet durch User
von Soul E. (soul_eye)


Lesenswert?

Otto K. schrieb:
> Hier noch wie versprochen die originalgetreu klingende Polizeisirene von
> Jean Pütz. Mit dem Umschalter können die beiden Sirenenklänge abgerufen
> werden.

Man beachte die Dioden. Die Basis-Emitter-Strecke eines Transistors darf
in Sperrichtung eigentlich nur <7 V sehen. Die klassische
Multivibrator-Schaltung mit 9 V betrieben verletzt das regelmäßig. So
macht man es eigentlich richtig, auch wenn ich das in der Natur noch nie
gesehen habe.

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Lesenswert?

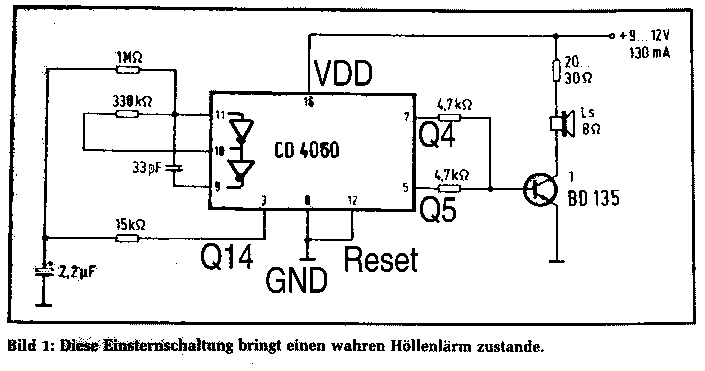

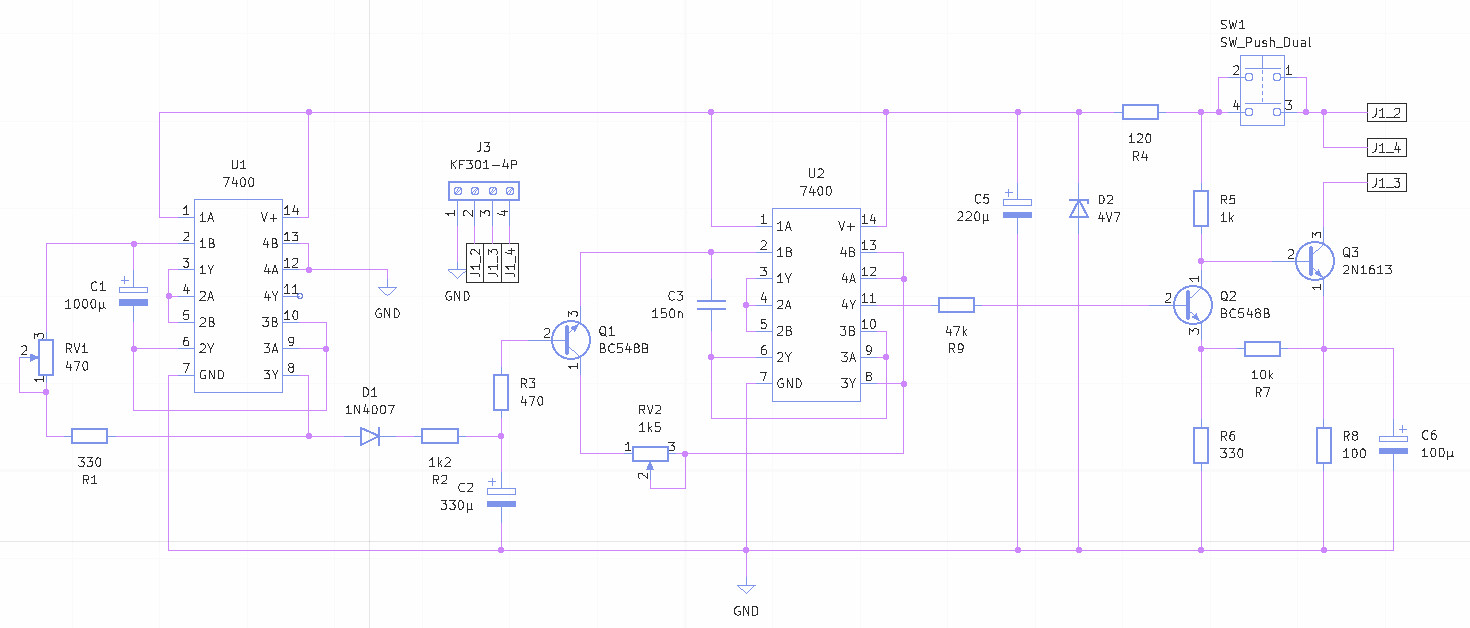

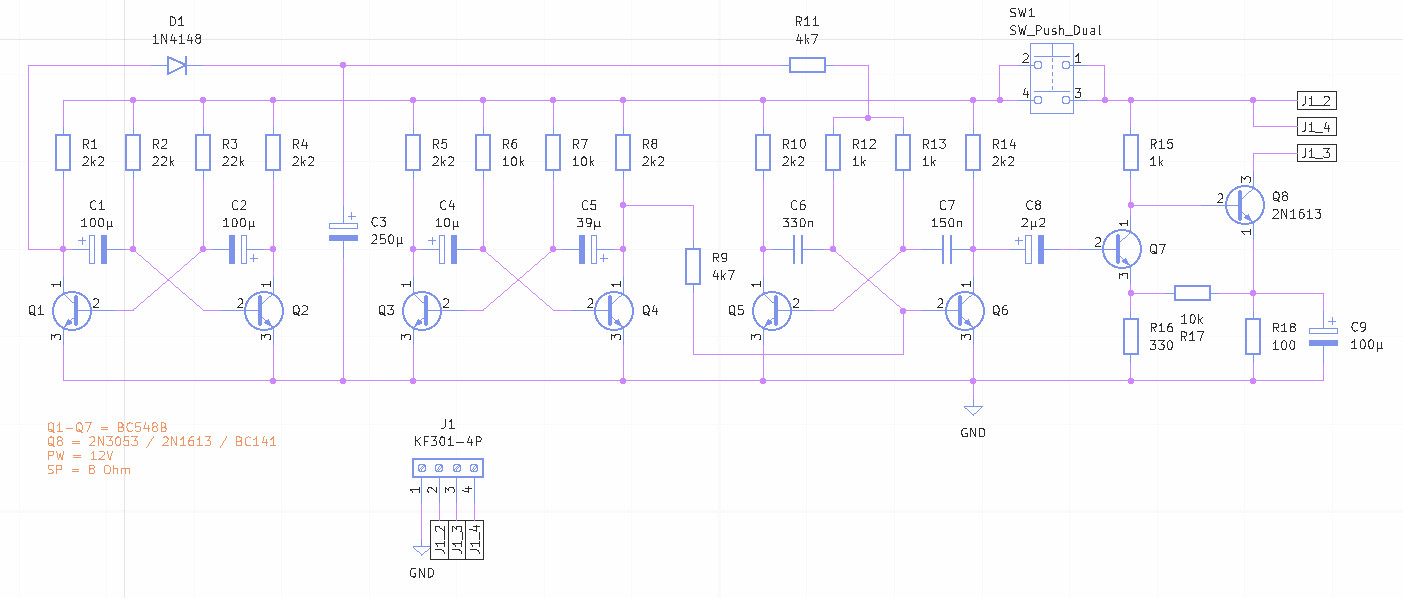

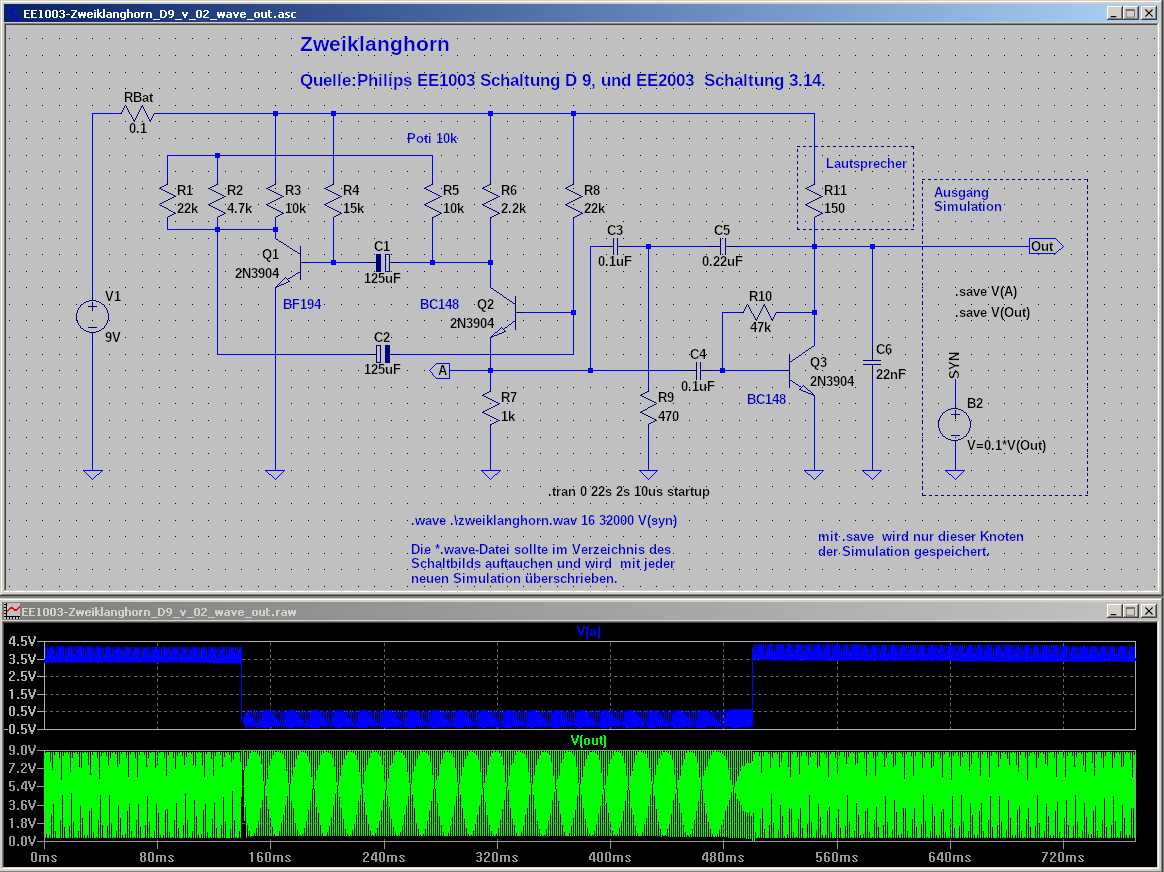

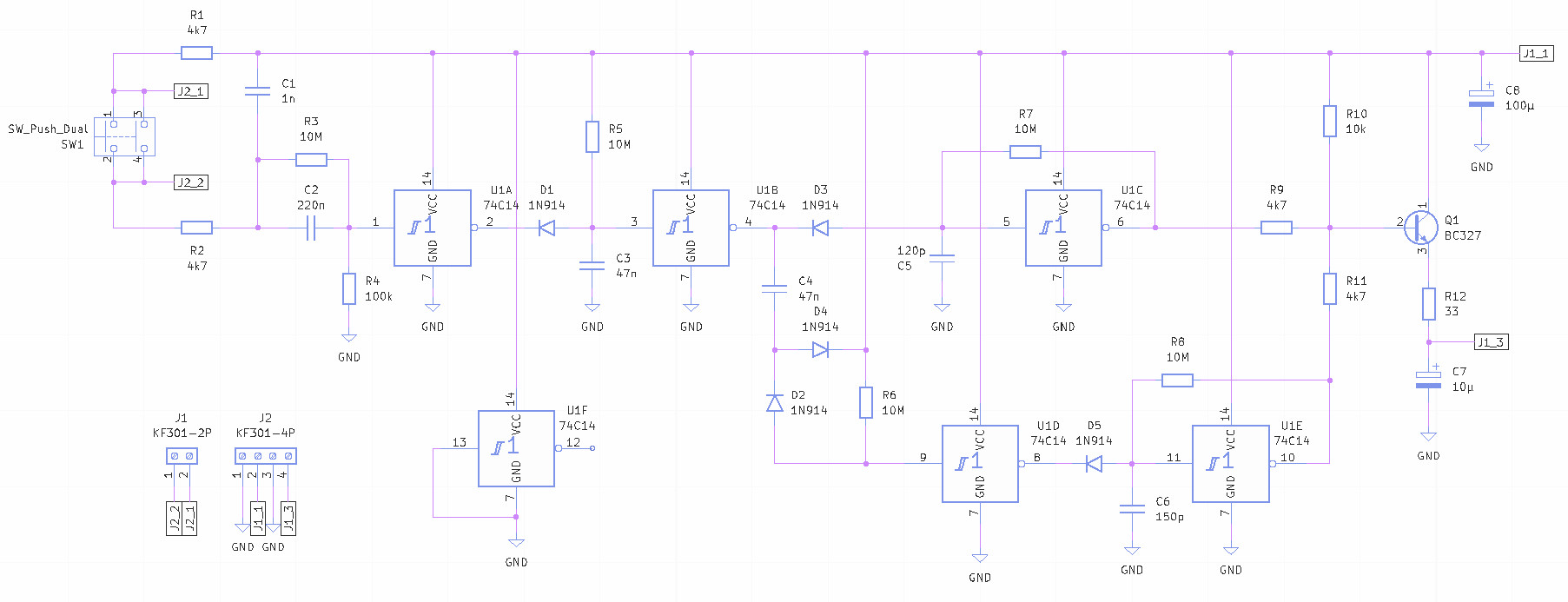

Die Schaltung mal mit Beschriftung. Am Ausgang werden zwei Signale
addiert, das ergibt drei Pegel für den Lautsprecher. Über das RC-Glied
an Pin 3 wird der Taktoszillator zwischen Taa und Tüü umgeschaltet.

von Otto K. (opto_pussy)


Lesenswert?

Christoph db1uq K. schrieb:
> Am Ausgang werden zwei Signale addiert, das ergibt drei Pegel für den
> Lautsprecher.

Eieiei, damit wird einfach nur die Pulsweite auf 75% fix eingestellt.

Christoph db1uq K. schrieb:
> Über das RC-Glied an Pin 3 wird der Taktoszillator zwischen Taa und Tüü
> umgeschaltet.

Aber nicht abrupt, sondern allmählich schwellend, so dass das Gejaule
einer amerikanischen Sirene dabei zustande kommt:

Uiuiui

Ich werde die Schaltung vom März 1983 am Wochenende mal aufbauen und mir
das akustische Ergebnis direkt live und in Farbe anhören.

: Bearbeitet durch User
von Dergute W. (derguteweka)


Lesenswert?

Moin,

Wie waers mit einer Sirene aus 2x ECC81 und EL84 - noch zeitgemaesser an
"Allstromnetzteil" betrieben?

scnr,
WK

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Anbei mal ein (unvollständiges) Verzeichnis von Sirenen-Bauanleitungen
in Elektronikzeitschriften.

: Bearbeitet durch User
von Al. K. (alterknacker)


Lesenswert?

Tim 🔆 schrieb:
> Anbei mal ein (unvollständiges) Verzeichnis von Sirenen-Bauanleitungen
> in Elektronikzeitschriften.
Meine damalige Entwicklung mit induktiver Auskopplung wird aber
wahrscheinlich nicht dabei sein.

MfG
ein 80 jähriger alter knacker

von Otto K. (opto_pussy)


Lesenswert?

Al. K. schrieb:
> Meine damalige Entwicklung mit induktiver Auskopplung wird aber
> wahrscheinlich nicht dabei sein.

Dann zeig doch mal deinen Aufbau mit dieser mysteriösen Induktivität,
oder zumindest den Schaltplan!

von Al. K. (alterknacker)


Lesenswert?

Otto K. schrieb:
> Dann zeig doch mal deinen Aufbau mit dieser mysteriösen Induktivität,
> oder zumindest den Schaltplan!

Nun Alles habe ich nicht bewusst aufgehoben, aber wie das Funktioniert
dürfte fast jeden denkenden Bastler geläufig sein.
Ist doch  schaltungstechnisch nichts besonderes, nur der Einsatz war
etwa
Quer gedacht.;--))

MfG
ein jetzt 80 Jähriger alter knacker

von Otto K. (opto_pussy)


Lesenswert?

Al. K. schrieb:
> aber wie das Funktioniert dürfte fast jeden denkenden Bastler geläufig
> sein.

Dann mal das doch mal eben auf.

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

> zwei Signale addiert
> Pulsweite auf 75%
Das versteh ich nicht.
Die Ausgänge Q4 und Q5 nehmen nacheinander die Zustände 00 01 10 11 ein.
Für 01 und 10 läge die Basis (erst mal ohne Basistrom gerechnet) auf der
halben Betriebsspannung, für 11 auf Maximum und für 00 auf Minimum.
Natürlich geht die Basis höchstens auf ca. 0,7V weil der BD135 das
begrenzt.

Da die Taktfrequenz variiert sind beide Töne unterschiedlich lang.

Die Hefte von Elrad, ELO und Elektor aus der Tabelle habe ich leider
nicht.

: Bearbeitet durch User
von Thomas B. (thombde)


Angehängte Dateien:

Lesenswert?

Und hier noch was für Kojak-Fan´s.

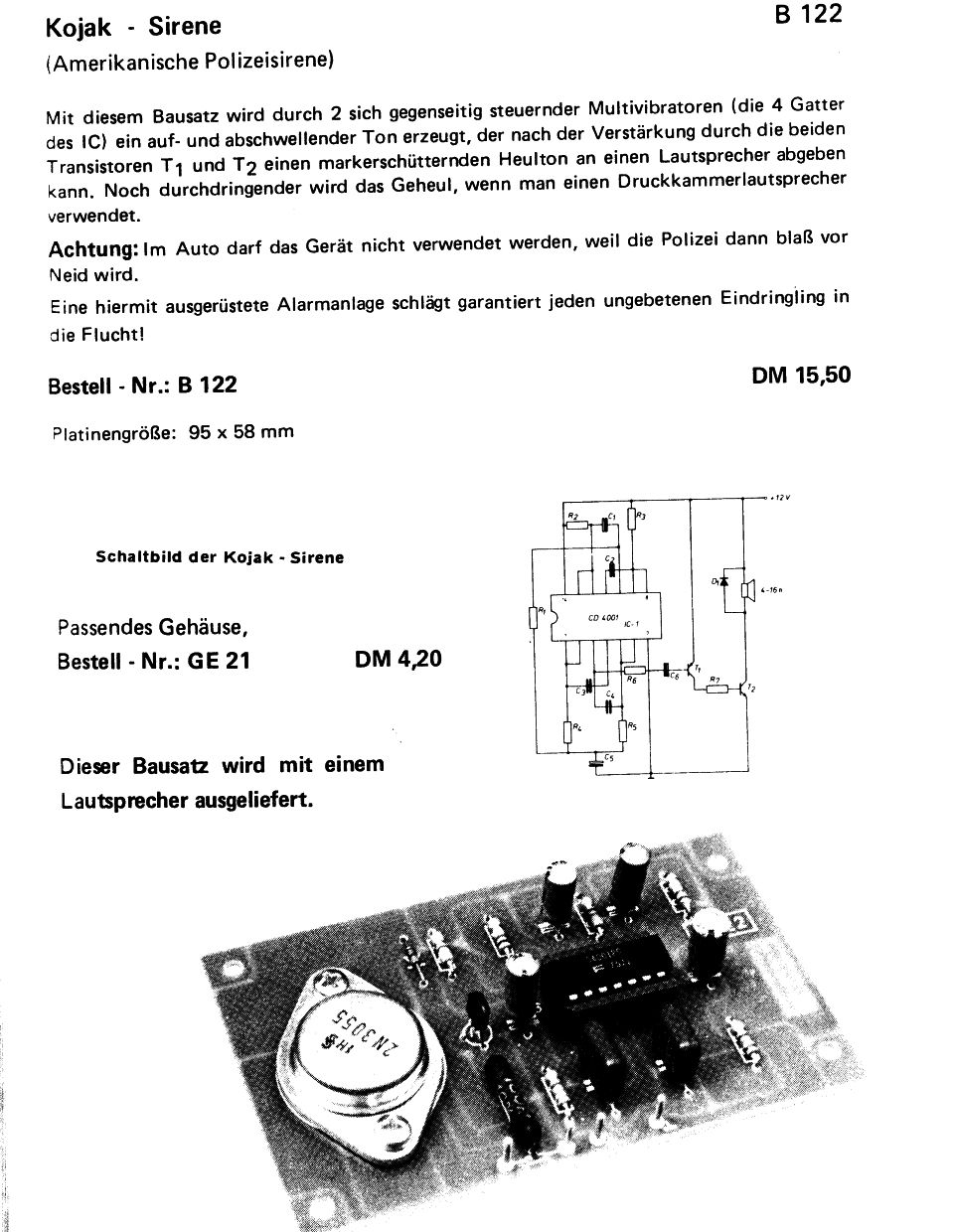

Oppermann 1985. (Bausatz)
Mit damals meinem Lieblings-Transistor, lol.
Genau das Gleiche gab’s auch mal in der ELO und auch mit 2N3055.

von Otto K. (opto_pussy)


Lesenswert?

Christoph db1uq K. schrieb:
> Für 01 und 10 läge die Basis (erst mal ohne Basistrom gerechnet) auf der
> halben Betriebsspannung, für 11 auf Maximum und für 00 auf Minimum.
> Natürlich geht die Basis höchstens auf ca. 0,7V weil der BD135 das
> begrenzt.

Damit hast du dir die Erklärung schon selber gegeben. Drei Viertel der
Zeit wird die Basis des BD135 durchgeschaltet. Das ergibt dann also am
Ausgang eine Pulsweite von 75%.

von Manfred P. (pruckelfred)


Lesenswert?

Thomas B. schrieb:
> Oppermann 1985. (Bausatz)
> Mit damals meinem Lieblings-Transistor, lol.
> Genau das Gleiche gab’s auch mal in der ELO und auch mit 2N3055.

1985 gab es schon bezahlbare 2N3055, ein paar Jahre zuvor hätte der
alleine schon mehr als Dein kompletter Bausaz gekostet.

von Wollvieh W. (wollvieh)


Lesenswert?

Manfred P. schrieb:
> Thomas B. schrieb:
>> Oppermann 1985. (Bausatz)
>> Mit damals meinem Lieblings-Transistor, lol.
>> Genau das Gleiche gab’s auch mal in der ELO und auch mit 2N3055.
>
> 1985 gab es schon bezahlbare 2N3055, ein paar Jahre zuvor hätte der
> alleine schon mehr als Dein kompletter Bausaz gekostet.

Heute watet man als Bastler knietief in ausgelöteten 2N3055, garantiert
ungefälschte Altware, und hat jetzt endlich eine Verwendung dafür.

von Manfred P. (pruckelfred)


Angehängte Dateien:

Lesenswert?

Wollvieh W. schrieb:
>> 1985 gab es schon bezahlbare 2N3055, ein paar Jahre zuvor hätte der
>> alleine schon mehr als Dein kompletter Bausaz gekostet.
>
> Heute watet man als Bastler knietief in ausgelöteten 2N3055, garantiert
> ungefälschte Altware, und hat jetzt endlich eine Verwendung dafür.

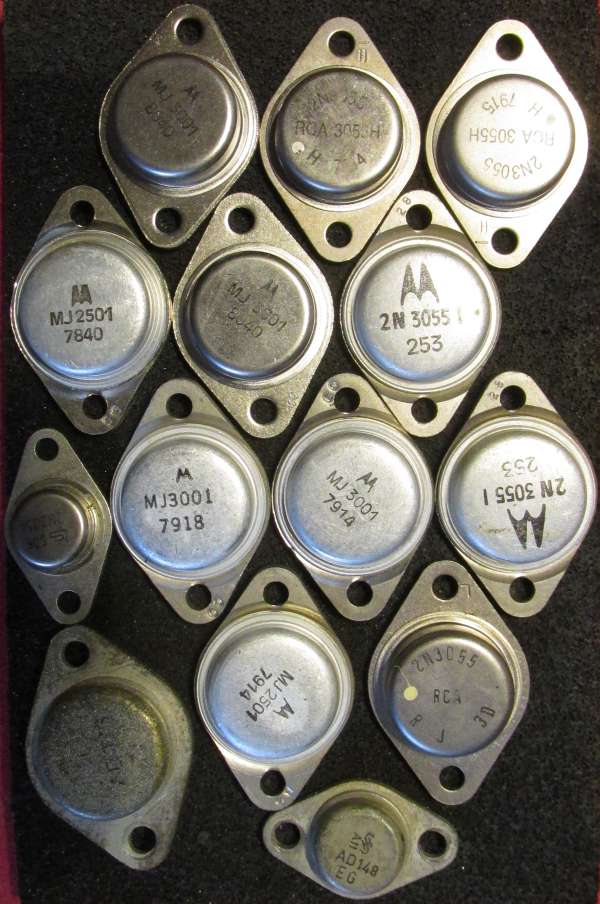

Nee, ich ich habe noch ungebrauchte 2N3055 von RCA und Motorola, deren
Innenleben bei Richie zu sehen sind. Irgendwie schade, die Zeit der
2N3055 ist vorbei.

Ausgelötete Teile habe ich kaum, die dann aber nur aus Baugruppen,
welche niemals in Betrieb waren, unverkaufte Lagerware.

von Al. K. (alterknacker)


Lesenswert?

Wollvieh W. schrieb:
> Heute watet man als Bastler knietief in ausgelöteten 2N3055, garantiert
> ungefälschte Altware, und hat jetzt endlich eine Verwendung dafür.

Das is jut...

MfG
ein 80 jähriger alter Knacker

von Henrik V. (henrik_v)


Lesenswert?

Kennt jemand eine Sirenenschaltung mit NE-2 bzw Glimmlampen?

von Christoph db1uq K. (christoph_kessler)


Lesenswert?

https://www.elektronik-labor.de/Notizen/Glimmlampe.html
gefunden mit "Glimmlampe sägezahn"

von Axel R. (axlr)


Angehängte Dateien:

Lesenswert?

So geht Sirene!

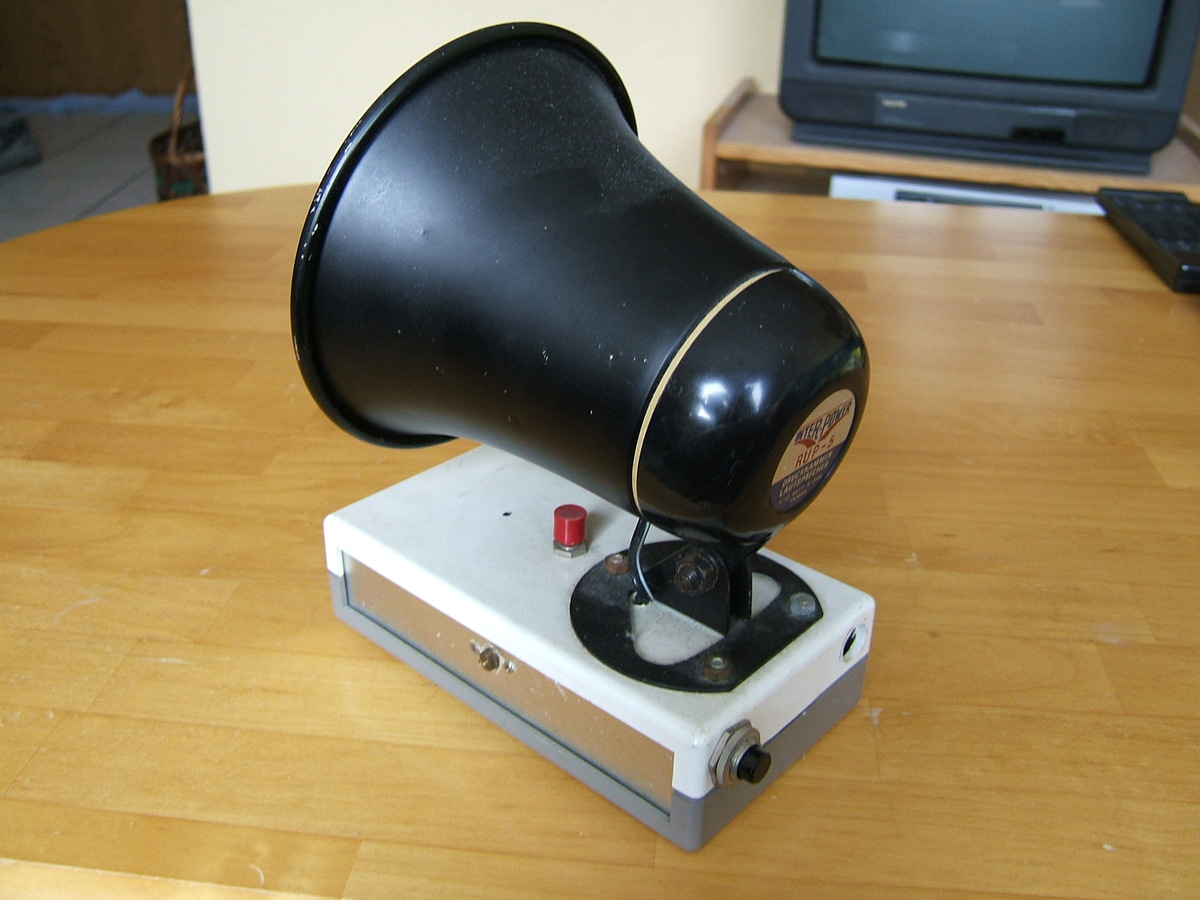

War zwar nicht gefragt, aber das Teil haut richtig rein, hatte den
Nachfolger zum reparieren auf dem Tisch. Ein Dicker Rringkerntrafo als
Ausgangsübertrager, der Treiberübertrager ist ewtas herkömmlicher und
kleiner.
Arbeitet bei Sirenen-Betrieb mit geringem Ruhestrom, bei
Mikrofondurchsagen eher mit "erheblichem" Ruhestrom. Wird dann auch gut
warm, alles. Die 10A-Sicherung ist auch nicht übertrieben.

von Henrik V. (henrik_v)


Lesenswert?

Christoph db1uq K. schrieb:
> https://www.elektronik-labor.de/Notizen/Glimmlampe.html
> gefunden mit "Glimmlampe sägezahn"

Das ist ein simpler Sägezahngenerator, auch gerne als X Ablenkung in
simplen Oszilloskopen genutzt...
nur eben leider keine Sirene.
Mit zwei Glimmlampen ginge es evtl.
Oder eben auch nicht...

von Tim 🔆 (solarlicht)


Lesenswert?

Da sich schon etliche Beispielschaltungen angesammelt haben, hätte ich
auch noch eine:

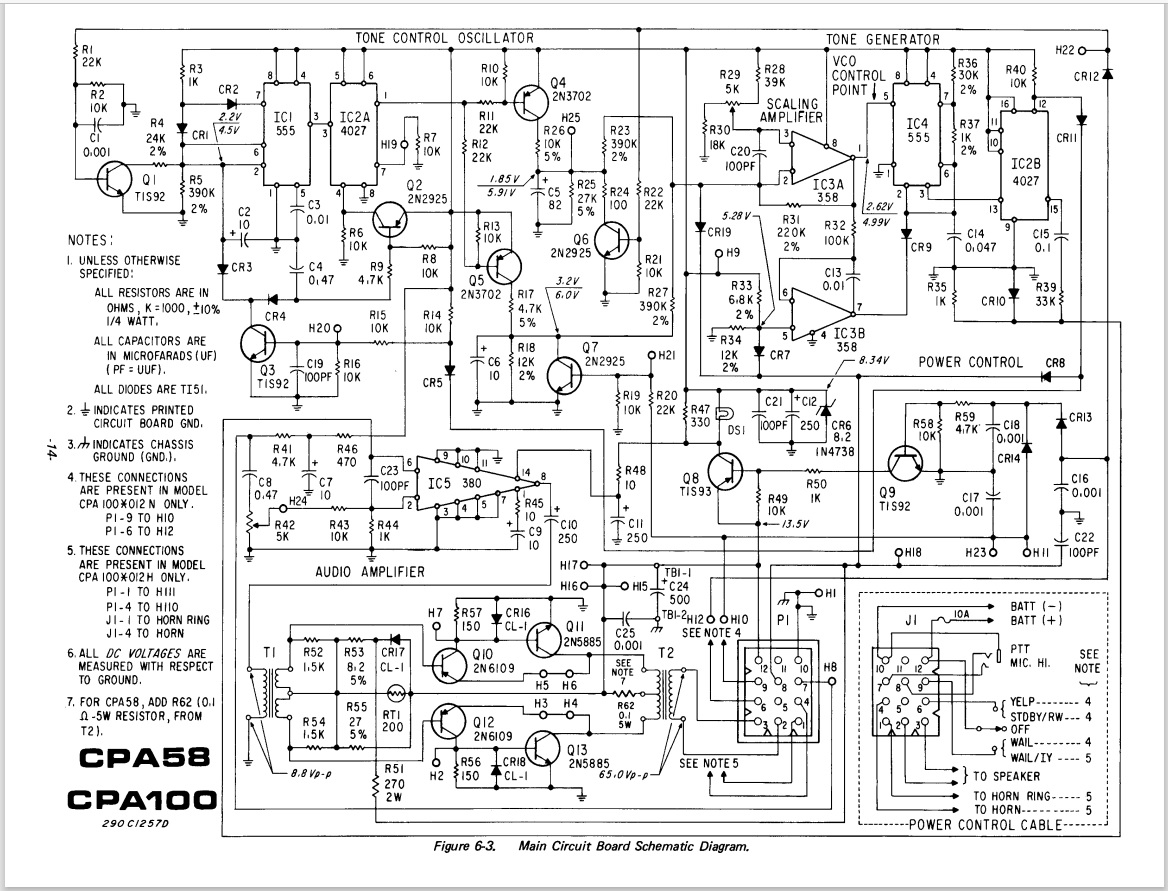

Programmierbare elektronische Sirene von ELV (2x555 + 741)
https://media.elv.com/file/1979_02_05_sirene.pdf

Mir ist nie aufgefallen, dass es einen Unterschied zwischen einer Kojak-
und einer Hawaii-5-0-Sirene gibt. Da muss ich doch mal meine alten DVDs
rauskramen ;-)

: Bearbeitet durch User
von Wollvieh W. (wollvieh)


Lesenswert?

Tim 🔆 schrieb:
> Mir ist nie aufgefallen, dass es einen Unterschied zwischen einer Kojak-
> und einer Hawaii-5-0-Sirene gibt. Da muss ich doch mal meine alten DVDs
> rauskramen ;-)

Die Kojaksirene braucht kein Kammfilter. Weil keine Haare. :)

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Otto K. schrieb:
> Ich werde die Schaltung vom März 1983 am Wochenende mal aufbauen und mir
> das akustische Ergebnis direkt live und in Farbe anhören.

Nabend.

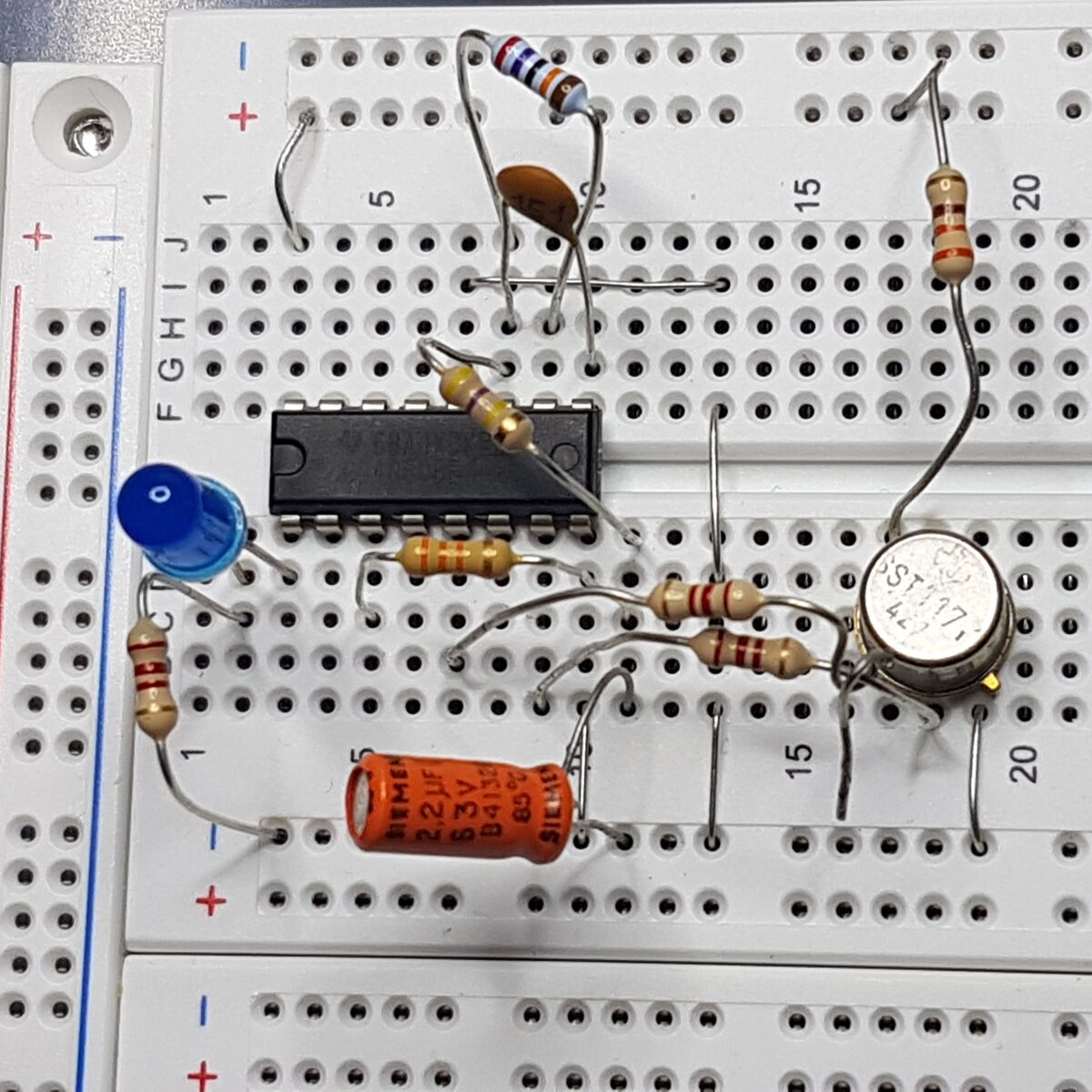

Ich wollte mich nur noch einmal kurz melden, weil ich ja versprochen
habe die Schaltung vom März 1983 aufzubauen und ich muss sagen, die
klingt richtig gut. Einige Widerstandswerte habe ich etwas geändert,
weil die Sirene dann für meinen Geschmack noch etwas besser klingt. Den
Lautsptecher habe ich einfach über einen Elko parallel zum 220 Ohm
Ausgangswiderstand geklemmt.

Man kann sogar an Pin 1 vom CD4060 ein Blaulicht anschließen (blaue
LED). Das bringt nochmal mit wenig Aufwand einen coolen optischen
Sondereffekt!

🚔

: Bearbeitet durch User
von Tim 🔆 (solarlicht)


Lesenswert?

Otto K. schrieb:
> Ich wollte mich nur noch einmal kurz melden, weil ich ja versprochen
> habe die Schaltung vom März 1983 aufzubauen und ich muss sagen, die
> klingt richtig gut. Einige Widerstandswerte habe ich etwas geändert,
> weil die Sirene dann für meinen Geschmack noch etwas besser klingt. Den
> Lautsptecher habe ich einfach über einen Elko parallel zum 220 Ohm
> Ausgangswiderstand geklemmt.
>
> Man kann sogar an Pin 1 vom CD4060 ein Blaulicht anschließen (blaue
> LED). Das bringt nochmal mit wenig Aufwand einen coolen optischen
> Sondereffekt!
>
> 🚔

Danke für deinen Testbericht. Klingt die nun eigentlich wie eine
amerikanische Polizeisirene oder schrill und hell wie eine Alarmanlage?
Meine klang damals wie letzteres, aber ich kann auf meinen Bildern den
2,2µF Kondensator gar nicht finden, stattdessen ein Bauteil das aussieht
wie ein Präzisionswiderstand. Ich erinnere mich leider kaum noch, das
war schließlich vor mehr als einem halben Leben.

Ich glaube ich baue die selbst auch noch einmal auf und berichte.

Heute habe ich die Enterprise-Sirene von Gerald aufgebaut, die klingt
ausgesprochen gut. Etwas Finetuning will ich noch vornehmen. Mit richtig
Power wird die der absolute Knaller. Um die Ohren Nachbarn zu schonen,
habe ich heute aber erst mal 100 Ohm für R9 gewählt. Das ist dann in
etwa Zimmerlautstärke an einem 8-Ohm-Kleinlautsprecher.

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Tim 🔆 schrieb:
> Klingt die nun eigentlich wie eine amerikanische Polizeisirene oder
> schrill und hell wie eine Alarmanlage?

Ich habe den Sound jetzt mal 5 Sekunden lang mit Whatsapp aufgenommen.
Ich weiß jetzt nur nicht wie man den Sound hier ins Forum reinlädt,
damit ihn jeder hören kann.

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Tim 🔆 schrieb:
> Klingt die nun eigentlich wie eine amerikanische Polizeisirene oder
> schrill und hell wie eine Alarmanlage?

Im Text wird ja von einem dreieckigen Signal gesprochen, in Wirklichkeit
ist das aber ein Sägezahn, so dass der Ton hoch anfängt und dann langsam
runter geht und dann plötzlich wieder aprupt hoch anfängt usw.

Das hört sich dann in etwa so an:

Iiiooouuu_iiiooouuu_iiiooouuu

von Tim 🔆 (solarlicht)


Lesenswert?

Otto K. schrieb:
> Im Text wird ja von einem dreieckigen Signal gesprochen, in Wirklichkeit
> ist das aber ein Sägezahn, so dass der Ton hoch anfängt und dann langsam
> runter geht und dann plötzlich wieder aprupt hoch anfängt usw.
>
> Das hört sich dann in etwa so an:
>
> Iiiooouuu_iiiooouuu_iiiooouuu

Jetzt wo du es schreibst, genau so habe ich es in Erinnerung. Mich hatte
das damals nicht so überzeugt. Heute dachte ich, dass ich damals sicher
was falsch aufgebaut hatte. Das war dann aber wohl einfach so.

von Otto K. (opto_pussy)


Lesenswert?

Tim 🔆 schrieb:
> aber ich kann auf meinen Bildern den 2,2µF Kondensator gar nicht finden

Wenn der 2,2uF Elko fehlt, dann klingt die Sirene eher wie ein schlappes
Taatüütaatüü, allerdings mit zuwenig Frequenzversatz zwischen den beiden
Tönen.

von Tim 🔆 (solarlicht)


Lesenswert?

Otto K. schrieb:
> Wenn der 2,2uF Elko fehlt, dann klingt die Sirene eher wie ein schlappes
> Taatüütaatüü, allerdings mit zuwenig Frequenzversatz zwischen den beiden
> Tönen.

Meine Erinnerung kommt langsam wieder. Auf dem Foto fehlt ja schon ein
Schalter. Der war natürlich zum Umschalten mit und ohne Kondensator. Der
zweite diente zum Umschalten zwischen Laden und Betrieb. Ich hatte einen
12V NiCad-Akku aus meinen Neckermann-Handgurken eingebaut und das
dazugehörige Ladegerät benutzt.

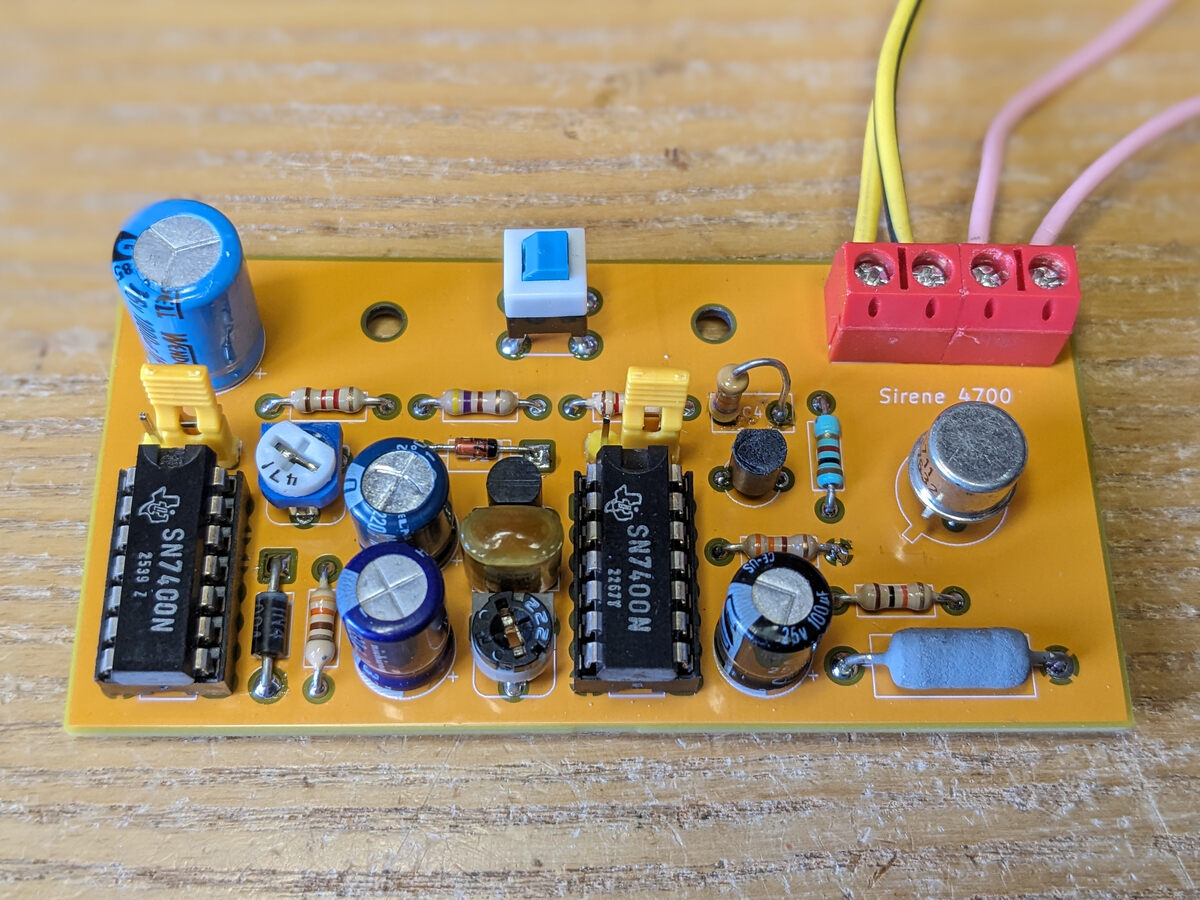

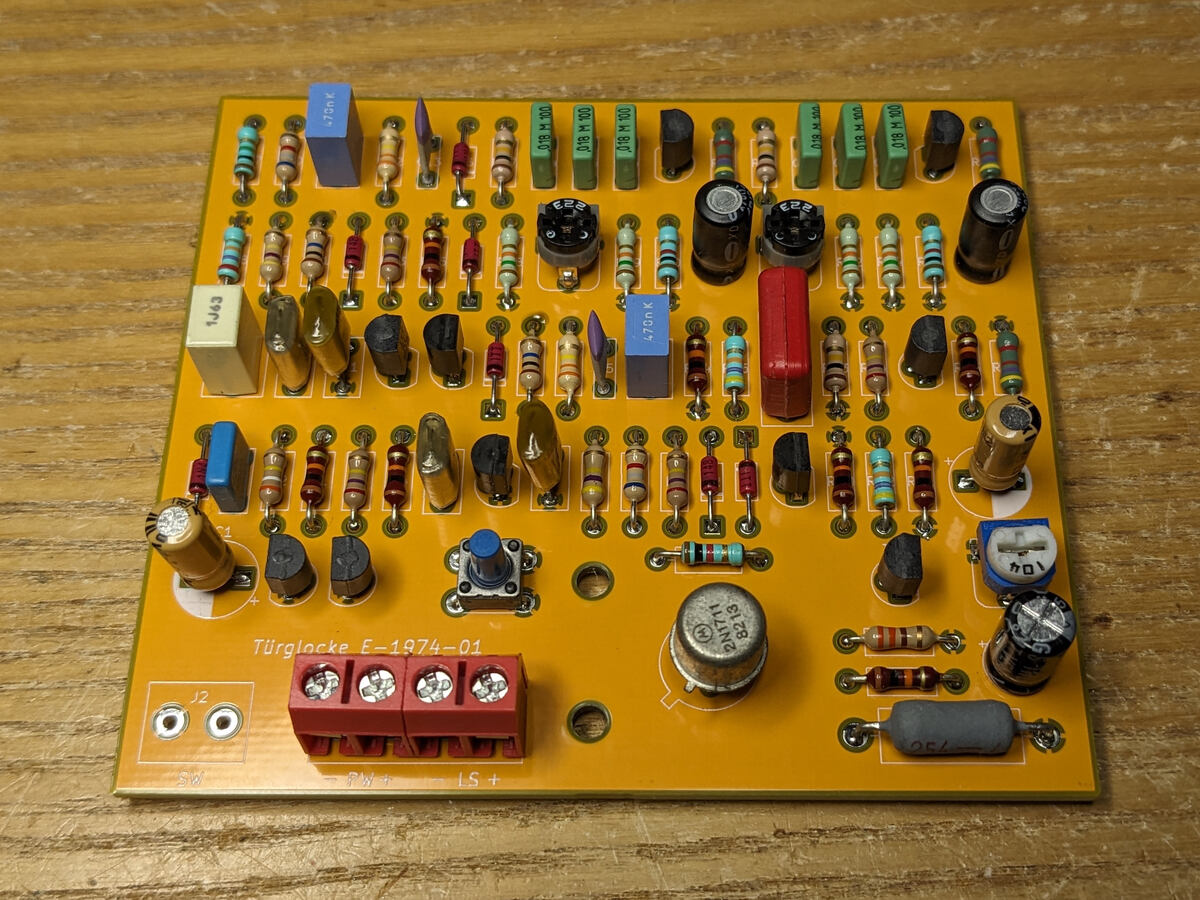

Das Thema begeistert mich gerade, jetzt bin ich voll im Sirenen-Fieber
:-)

Ich habe mir gerade aus meiner Liste vier Bauanleitungen herausgesucht,
die ich mal aufbauen möchte:

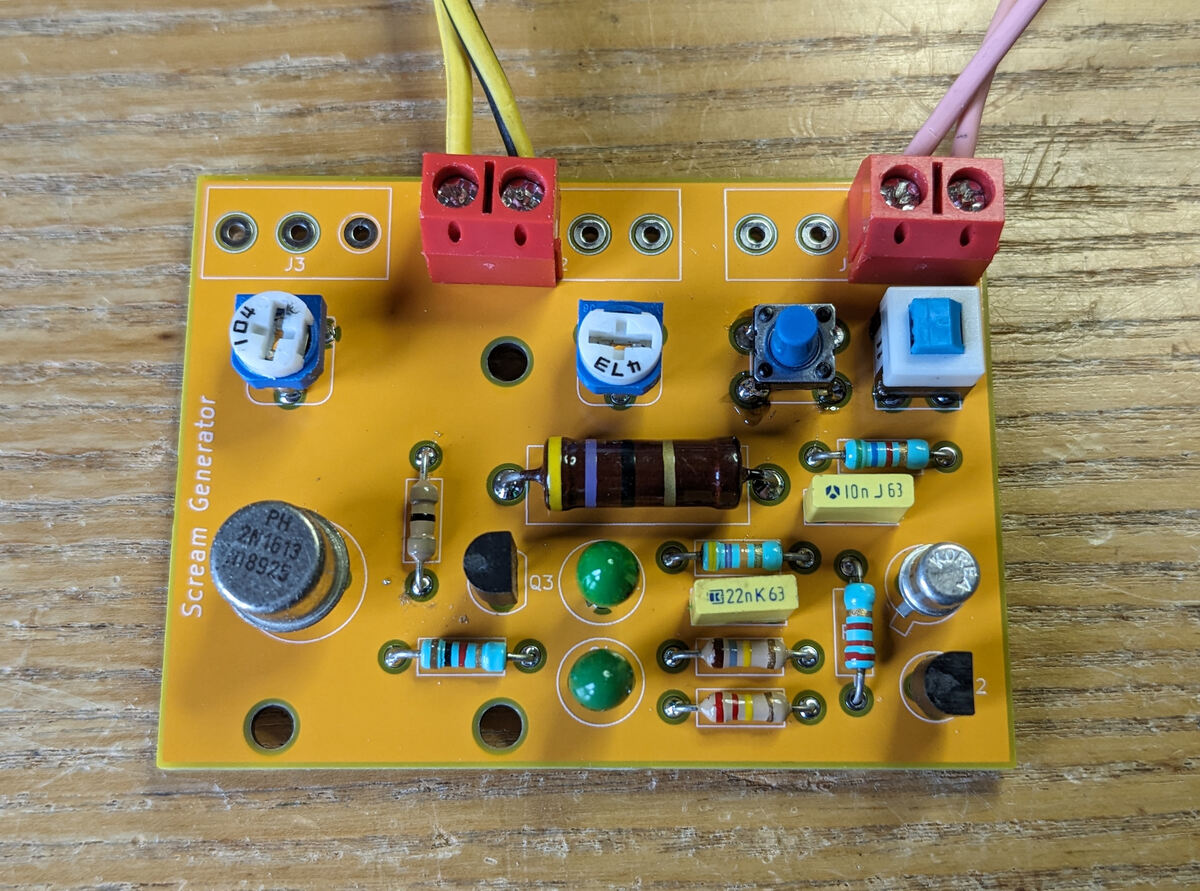

The Wailing Siren - Hands-On-Electronic 1986-2

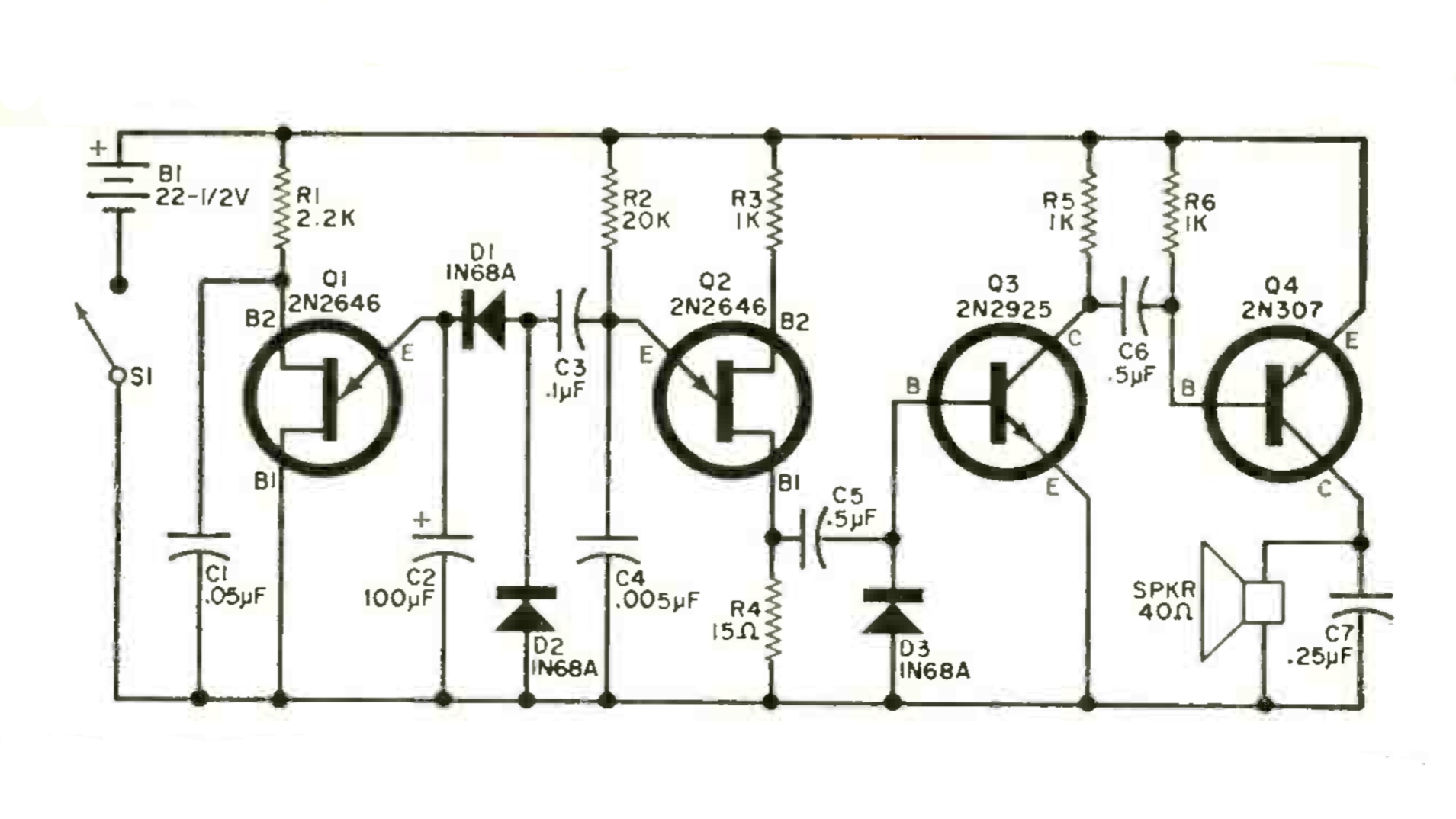

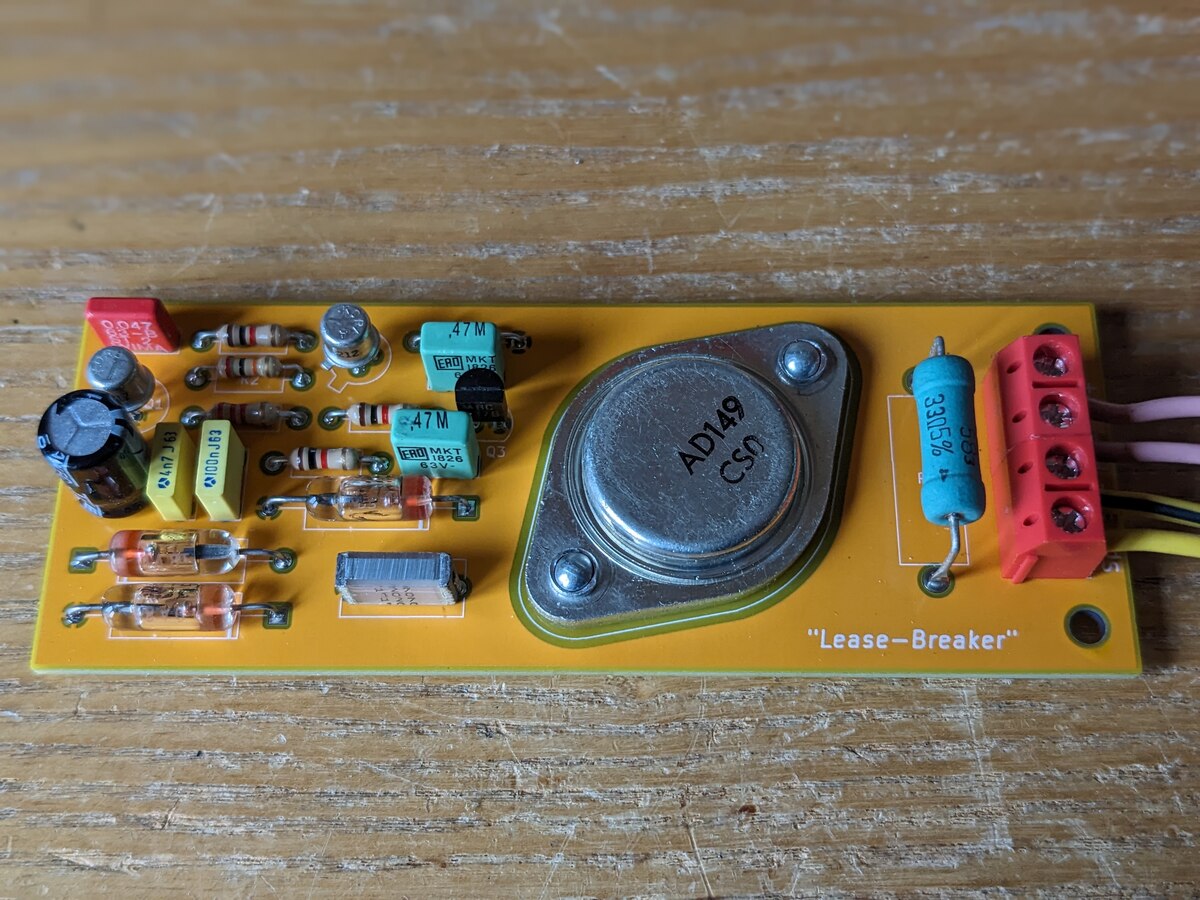

The Lease Breaker - Popular Electronics 1968-02
1000 Sons A Super Siren - Saber electronica 1978-75
Kojak Siren - The Maplin Magazine 1996-101

Ich werde dann die Ergebnisse posten. Wird aber etwas dauern, da ich mir
erst Platinen machen lasse. Hab inzwischen keine Lust mehr auf die
giftigen Dämpfe beim herum braten auf Lochraster. Die Platinchen von JLC
sind eine saubere Sache und ich kann sie dann hier zum Selbstkostenpreis
weitergeben.

von Manfred P. (pruckelfred)


Lesenswert?

Otto K. schrieb:
> Ich weiß jetzt nur nicht wie man den Sound hier ins Forum reinlädt,
> damit ihn jeder hören kann.

Mache daraus eine möglichst kleine Datei im MP3-Format und klicke auf
"Dateianhang".

"möglichst klein" sage ich nicht, weil mich per Festnetz-Flatrate die
Datenmenge schmerzen würde. Der Betreiber des Forums muß Speicherplatz
vorhalten und auch die Menge an Datenverkehr bezahlen. Für 5s Getröte
sollten wenige zehn-kB Dateigröße genügen.

von Dieter P. (low_pow)



Lesenswert?

>von Otto K. (opto_pussy)  16.02.2025 19:23

>Aber die Sirene von Jean Pütz klingt wirklich richtig gut!

Hmm, das Orginal, möglich.In LTSpice mal ein Simulationsversuch
des Deutschen Polizeisirenentones.

Der Lautsprecher ist als Widerstand verbaut.
Auch kleine Reiheninduktivitäten erzeugen dort
ungeahnte Spannungsspitzen.Es war halt mal ein Versuch.
Den Heulton, mit C 3 in der Schaltung, habe ich nicht probiert.
C 3 fehlt auch im Schaltbild, der Auskoppelkondensator nur für
die Simulation ist als C 3 mit 10 uF bezeichnet.

von Otto K. (opto_pussy)


Lesenswert?

Dieter P. schrieb:
> Es war halt mal ein Versuch.

Klingt doch gut, die Aufnahme ist nur etwas übersteuert, deswegen die
Verzerrungen.

Vielleicht baue ich die Jean Pütz Sirene in den Osterferien auch nochmal
auf, aber mit C3 und ohne Darlingtonendstufe.

von Dieter P. (low_pow)



Lesenswert?

Diese Sirenenschaltungen gab es nicht nur in Zeitschriften.
Einige Elektronikbaukästen aus dieser Zeit waren damit auch
ausgestattet, etwa Philips, Schuco, wahrscheinlich auch Kosmos.
Vom Philips EE1003 bzw. EE2003 mal das Zweiklanghorn.
Als Schaltung zum Anschauen, Anhören oder als LTSpice-Simulation.
Der Speziallautsprecher ist nur als 150 Ohm Widerstand gezeichnet
und muss wohl ca 60 mA Strom aushalten.

von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Dieter P. schrieb:
> Vom Philips EE1003 bzw. EE2003 mal das Zweiklanghorn.

Von meinem Philips EE2003 habe ich leider nur noch das Anleitungsbuch,
aber die Schaltung mit Aufbauanleitung auf der blauen Grundplatte ist ab
Seite 124 zu finden. Der Lautsprecher im Schaltpult hat tatsächlich 150
Ohm.

🔊

Der HF-Transistor BF194 wird im Anleitungsbuch eigentlich für die
Radioempfänger (MW, KW und UKW) eingesetzt und kann natürlich auch für
die Sirene verwendet werden, obwohl es an dieser Stelle ein normaler
NPN-Transistor auch täte.

von Tim 🔆 (solarlicht)


Lesenswert?

Tim 🔆 schrieb:
> The Wailing Siren - Hands-On-Electronic 1986-2
> The Lease Breaker - Popular Electronics 1968-02
> 1000 Sons A Super Siren - Saber electronica 1978-75
> Kojak Siren - The Maplin Magazine 1996-101

Wie angekündigt habe ich bereits die erste Platine entworfen und zwar
für die "1000 Sons A Super Siren". Allerdings weiß ich nicht wie der
Footprint für den 2N2646 aussehen muss. Die Pinbelegung scheint jeder
Hersteller nach Lust und Laune festgelegt zu haben. Wenn ich in die
Datenblätter schaue, finde ich bei der TO-18-Ausführung drei
verschiedene Kombinationen.

von Dergute W. (derguteweka)


Lesenswert?

Moin,

Bin ueber ne Seite im www gestolpert, wo's auch um Sirenenschaltungen
geht. Dort ist gleich ziemlich am Anfang ein Handbuch zur PA300 Sirene
verlinkt, incl. Schaltbild:

http://satcom.tonnarelli.com/policesiren.htm

Ich poste das mal hier, bevor ich's wieder vergesse.

Gruss
WK

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Eine der angekündigten Schaltungen habe ich jetzt aufgebaut.

The Lease Breaker - Popular Electronics 1968-02 (Das Heft lässt sich
leicht im Internet auffinden).

Bei dem reißerischen Titel hätte ich mehr Wumms erwartet, allerdings
habe ich hier nur einen 8-Ohm-Lautsprecher, angegeben sind 40 Ohm.

Der Ton geht weit über meinen Hörbereich hinaus. Ich wollte die Frequenz
mit dem Oszi messen, aber da kommt ein hässliches Signal heraus, nichts
bei dem ich die Periodendauer ablesen könnte.

Wenn man den Frequenzbereich insgesamt tiefer legt und eine ordentliche
Endstufe nach schaltet, wird das eine super Alarmsirene.

Ja, man kann sicher modernere Bauteile verwenden, aber da ich sie schon
mal da hatte und irgendwie müssen die ja auch mal weg ;-)

: Bearbeitet durch User
von Otto K. (opto_pussy)


Angehängte Dateien:

Lesenswert?

Tim 🔆 schrieb:
> Eine der angekündigten Schaltungen habe ich jetzt aufgebaut.

Klasse 👍

Dann hast du dir also tatsächlich die Mühe gemacht und ein richtiges
Platinenlayout für die Schaltung von 1968 erstellt. Hast du die
Schaltung vorher auf dem Steckbrett getestet, oder hast du einfach
darauf vertraut, dass die Schaltung von 1968 ungetestet funktioniert?

Die Audiodatei mit der Endung .ogg kann ich leider nicht öffnen, aber
laut deiner Beschreibung dürfte sich der Sound in etwa so anhören:

Uuuoooeeeiii-Pause-uuuoooeeeiii...

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Otto K. schrieb:
> Dann hast du dir also tatsächlich die Mühe gemacht und ein richtiges
> Platinenlayout für die Schaltung von 1968 erstellt. Hast du die
> Schaltung vorher auf dem Steckbrett getestet, oder hast du einfach
> darauf vertraut, dass die Schaltung von 1968 ungetestet funktioniert?

Ich habe darauf vertraut :-)

> Die Audiodatei mit der Endung .ogg kann ich leider nicht öffnen

Anbei noch mal als MP3. Wollte ich eigentlich gleich machen, aber mein
VLC erzeugt plötzlich nur noch 0 Byte Dateien.

Insgesamt habe ich 6 Platinen entworfen, zwei sind noch unterwegs.

3 Sirenen
1 Tongenerator, bei dem ich noch nicht weiß, was dabei herauskommt.
2 Türglocken
(Das Wort "Gong" schreibe ich erst, wenn ich mir die Schaltungen
angehört hab. Früher haben die in den Überschriften gerne übertrieben
und einfache AMVs beschrieben, als würden sie die kreativsten Töne
erzeugen).

Bei meinen Layouts habe ich einige Fehler reingehauen und meine
auserdachte Endstufe mit dem 2N1613 hält sich von der Lautstärke auch in
Grenzen. Aber ein Ton kommt raus.

Ich wollte eigentlich schon die nächste Schaltung posten, muss jetzt
aber leider außer Haus. Die Schaltungen folgen dann nach und nach.

: Bearbeitet durch User
von Wollvieh W. (wollvieh)


Lesenswert?

Mit dem 2N2646 und einem Kristallohrhörer gab es mal einen
Mückenverjager, ich glaube in Elektor. Der sollte einen unhörbaren Ton
erzeugen, der wie Mückenmännchen klingt, so daß die schon befruchteten
Mückenweibchen, die gerade Blut saugen wollen, deshalb abhauen. Heute
wäre dieses Geschwurbel wohl recht schnell entlarvt.

Ich hatte den mal aufgebaut. Er hat tatsächlich keinen hörbaren Ton
erzeugt. :) Mücken hat er allerdings auch nicht vertrieben.

Der Transistor kostete ein paar Mark.

von Tim 🔆 (solarlicht)


Lesenswert?

Wollvieh W. schrieb:
> Mit dem 2N2646 und einem Kristallohrhörer gab es mal einen
> Mückenverjager, ich glaube in Elektor. Der sollte einen unhörbaren Ton
> erzeugen, der wie Mückenmännchen klingt, so daß die schon befruchteten
> Mückenweibchen, die gerade Blut saugen wollen, deshalb abhauen. Heute
> wäre dieses Geschwurbel wohl recht schnell entlarvt.
>
> Ich hatte den mal aufgebaut. Er hat tatsächlich keinen hörbaren Ton
> erzeugt. :) Mücken hat er allerdings auch nicht vertrieben.
>
> Der Transistor kostete ein paar Mark.

Lustig, auf diese Bauanleitung war ich vor ein paar Tagen zufällig
gestoßen, als ich nach einem Schmitt-Trigger suchte. War im
Halbleiterheft 1971.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Mein nächste Platine:

Generatore d'urlo - Elettronica pratica 1972-05
(Auch dieses Heft gibt es im Internet)

Drückt man den Taster, schwillt die Tonhöhe an und beim loslassen wieder
ab. Die Tonhöhe lässt sich verstellen. Wenn man die Tonhöhe verringert
und den Elko noch vergrößert, klingt das sicher ganz gut. Im Moment
klingt das eher wie ein Zahnarztbohrer...

Bevor ich weitere solcher Schaltungen aufbaue, werde ich mir mal ein
kleines Verstärkerplatinchen basteln, damit ich nicht jedes Mal die
Schaltung mit dem 2N1613 mit drauf löten muss, der zu dem eh keine
vernünftige Lautstärke bringt.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Ding-dong doorbell - Electronics Australia 1985-05
(Heft ist im Internet zu finden)

Diese Schaltung funktioniert leider nicht auf Anhieb. Es kommt nur ein
Dauerton heraus.

Laut Bauanleitung soll die Schaltung wie ein SAB0600 klingen. Das war
mir aber schon von Anfang an suspekt.

Vielleicht liegt es daran dass ich einen 40106 Baustein verwendet habe.
Einen 74C14 hatte ich nicht da und ich wollte ihn nicht extra bestellen.
Ich kontrolliere aber erst nochmal meinen Aufbau.

von Manfred P. (pruckelfred)


Lesenswert?

Tim schrieb:
> The Lease Breaker

> Generatore d'urlo

> Ding-dong doorbell

Hast Du eine Leiterplattenfertigung im Haus?

von Tim 🔆 (solarlicht)


Lesenswert?

Manfred P. schrieb:
> Hast Du eine Leiterplattenfertigung im Haus?

Habe ich nach China ausgelagert ;-)

Ich war zwar eh und je ein Lochraster-Fetischist, aber inzwischen habe
ich keine Lust mehr diese giftigen Dämpfe einzuatmen. Wenn ich was zum
Test aufbauen will, mache ich mir eine Platine. Braucht weniger Zeit und
kostet bei JLCPCB keine 5€. So eine Streifenrasterplatine aus Pertinax
kostet inzwischen auch bald so viel und die stinkt zum Himmel.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Hurra, ich hatte eine Verbindung vergessen!

Die Schaltung erzeugt zwei einfache aufeinander folgende Töne. Also nix
"similar to" SAB0600. Hätte ich eigentlich an der Schaltung sehen
können. Immerhin hat die Schaltung eine Sperre gegen Sturm läuten.

Die Tonhöhe ist abhängig vom verwendeten IC.

Ich könnte es jetzt ganz pervers machen und einen TDA1022 nachschalten,
dann klingt das wie ein SAB0600 ;-)

Mit folgenden Typen funktioniert die Schaltung:
74C14
74AC14
74HC14
40106

Mit folgenden nicht:
7400
74LS00

: Bearbeitet durch User
von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Weiter geht's...

Campanello. realizzato solo a transistori - Sperimentare 1979-09
(Heft ist leicht im Internet zu finden)

Eine Türklingel, die der Beschreibung nach eigentlich ganz gut klingen
müsste.

Bei meinem Aufbau kommen jedoch nur undefinierbare Töne heraus, aber
auch nur weil ich nur 500k-Potis statt 390k da hatte. Mit den
angegebenen Werten würde die Klingel gar keinen Mucks machen. Ich muss
die Potis voll aufdrehen.

Bestückung und Schaltung habe ich 2x geprüft. Da muss ich noch mal
intensiver schauen.

Erst mal widme ich mich dem nächsten Projekt. Drei habe ich noch :-)

von Otto K. (opto_pussy)


Lesenswert?

Tim 🔆 schrieb:
> Erst mal widme ich mich dem nächsten Projekt. Drei habe ich noch :-)

Bevor du jetzt unüberlegt und Ad Hock die nächste Sirene aufbaust, würde
ich an deiner Stelle die Schaltungen erst einmal auf dem Steckbrett
testen und optimieren, denn sonst macht das Entwerfen des Layouts doch
gar keinen Spaß!

Das bleibt dann jedes mal ein Überraschungsei. Wenn du Pech hast, dann
funktioniert nur jede 7. Platine auf Anhieb.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Otto K. schrieb:
> Bevor du jetzt unüberlegt und Ad Hock die nächste Sirene aufbaust, würde
> ich an deiner Stelle die Schaltungen erst einmal auf dem Steckbrett
> testen und optimieren, denn sonst macht das Entwerfen des Layouts doch
> gar keinen Spaß!
>
> Das bleibt dann jedes mal ein Überraschungsei. Wenn du Pech hast, dann
> funktioniert nur jede 7. Platine auf Anhieb.

Aber damit rechne ich, die Platinen sind ja mein Probeaufbau. Mit
Steckbrett, da wäre ich ja ewig dran und am Ende gibt es an allen Ecken
und Enden Kontaktprobleme. Wie ich oben schon schrieb, geht das bei den
kleinen Schaltungen mit Platinen machen lassen am schnellsten und
einfachsten.

Als ich vor ein paar Woche wegen einer ordentlichen Erkältung körperlich
kaum was machen konnte, habe ich jeden Abend ein Layout fabriziert und
die dann alle bei JLCPCB hochgeladen. Wenn ich eine Schaltung wirklich
gut finde, mache ich mir eine ordentliche Platine.

Man muss ja immer 5 Platinen nehmen. Ich denke ich werde später die
restlichen hier (bei denen die Schaltungen funktionieren) zum
Selbstkostenpreis abgeben.

Ich wollte vorhin noch den Schaltplan anhängen, jetzt hier. Ich habe ihn
noch nicht korrigiert. In Reihe zum Taster müssen 15k rein, Q2 muss mehr
Leistung können und R3 mit dampft mit 1/4W. Die 39 Ohm kommen mir
allerdings komisch vor.

: Bearbeitet durch User
von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Die vorherige Schaltung konnte ich noch nicht zum Laufen bringen. Der
Rampengenerator funktioniert und die 39 Ohm sind korrekt. Na ja,
irgendwann...

Nächste Schaltung:
"Fantasiosi e bizzari effetti acustici" aus Radio Elettronica 1975-1

Diese Schaltung funktioniert und klingt lustig. Da löte ich noch ein
paar Potis in die AMVs, so dass man den Sound verstellen kann

Mit einem BC140 anstelle eines 2N1613 kommt jetzt auch ordentlich Power
aus dem Lautsprecher. Meine Nachbarn sind jetzt sicher wieder wach. Die
Reihenhäuser sind hier hellhörig wie eine Rohrsprechanlage...

Warum die Endstufe mit dem 2N1613 so leise ist, verstehe ich nicht. An
der Stromverstärkung kann es eigentlich nicht liegen, ich habe nur einen
BC140-10 eingesetzt.

: Bearbeitet durch User
von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Nun mal wieder eine Sirene.

"1000 Sons A Super Siren" aus Saber Electronica 1978-75

In audio2.mp3 habe ich C1 gegen 160µF getauscht. Wenn man den
Kondensator umschaltbar macht, kann man die meisten bekannten
Sirenenklänge erzeugen. Ich würde noch einige andere Verbesserungen
vornehmen.

Zu den zwei letzten Projekten sind die Platinen noch unterwegs. Dann
habe ich aber erst mal genug von der Spielerei.

: Bearbeitet durch User
von Soul E. (soul_eye)


Lesenswert?

In der Elektor gab es vor 35 Jahren eine Schaltung, die ein
vorbeifahrendes Polizeiauto simuliert. Inklusive Doppler-Shift des
Zweitonhorns. Die war ziemlich gut.

Vielleicht finde ich die Ausgabe noch.

von Wolf17 (wolf17)


Lesenswert?

Soul E. schrieb:
> In der Elektor gab es vor 35 Jahren eine Schaltung, die ein
> vorbeifahrendes Polizeiauto simuliert. Inklusive Doppler-Shift des
> Zweitonhorns. Die war ziemlich gut.
>
> Vielleicht finde ich die Ausgabe noch.

1981-8-24  Schaltung 106    Hi-Fi-Sirene
(Martinshorn, Dopplereffekt, #81525)

: Bearbeitet durch User
von Wollvieh W. (wollvieh)


Lesenswert?

Soul E. schrieb:
> In der Elektor gab es vor 35 Jahren eine Schaltung, die ein
> vorbeifahrendes Polizeiauto simuliert. Inklusive Doppler-Shift des
> Zweitonhorns.

Wenn man die drogenhandelnden Nachbarn triggern will, baut man noch
einen Stop-Knopf ein, auf dessen Druck hin das "Auto" in der Mitte, also
direkt vorm Haus, anhält. :)

von Tim 🔆 (solarlicht)


Lesenswert?

Wollvieh W. schrieb:
> Wenn man die drogenhandelnden Nachbarn triggern will, baut man noch
> einen Stop-Knopf ein, auf dessen Druck hin das "Auto" in der Mitte, also
> direkt vorm Haus, anhält. :)

Das erinnert mich gerade daran, wie ich als Kind eine Sirene mit dem
Kosmos-Experimentierkasten aufgebaut und ausprobiert habe. Die Nachbarin
stand gerade mit einer anderen Nachbarin in der Haustür. Beide
verrenkten sich den Kopf Richtung Straße und ich hörte wie sie sagte:
"Das muss von da hinten kommen". 😂

Ich muss dazu sagen, dass ich die "Super Sound"-Ausführung des
Baukastens hatte. Da war ein Modul mit TBA820 dabei und im Deckel der
Verpackung waren Löcher für den Lautsprecher. Das ergab doch eine
ordentliche Lautstärke.

https://www.radiomuseum.org/r/kosmos_radio_elektronik_1.html

Hier gibt es bessere Bilder (bei dem Preis bestimmt noch lange):
https://www.kleinanzeigen.de/s-anzeige/kosmos-radio-elektronik-1-super-sound-electronic-neu-1975/2395360012-168-3145

: Bearbeitet durch User
von Sherlock 🕵🏽‍♂️ (rubbel-die-katz)


Lesenswert?

Tim 🔆 schrieb:
> audio.mp3

Klingt nach einem Unfall :-)

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

"Otto porte logiche per una sirena" aus Radio Elettronica 1975-07

Eine Sirene mit 2 x TTL 7400

MP3 bis zu Ende anhören, am Anfang hatte ich noch keine Potis verstellt.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Meine vorläufig letzte Bastelei. Ein elektronischer Gong aus der Elektor
Januar 1974. Die Schaltung ist mit etwas anderen Bauteilewerten auch im
Halbleiterheft  1973 zu finden.

Ḱlingt echt gut. Aber die will niemand freiwillig auf ein Steckbrett
stecken, da bin ich echt froh um meine Platine.

Durch ändern der Bauteilewerte kann man den Ton härter oder weicher
klingen lassen bzw. die Ablaufgeschwindigkeit ändern. Dann noch die
Tonhöhen ansprechend einstellen, damit könnte man Stunden verbringen...

von Wollvieh W. (wollvieh)


Lesenswert?

Die beiden letzten Schaltungen sind ideale Kandidaten, die
Bauteilvorräte von Analog- und Digitalbausteinen der letzten 50 Jahre
aufzubrauchen. :)

Zum Aufbau kann man dann seine Lochrasterplatinen und Lötösenleisten aus
demselben Zeitraum verwenden. Und eigentlich auch noch gleich das blei-
und säurehaltige 3mm-Lötzinn, das bei der 100W-Lötpistole dabei war.
Zusammen mit eben dieser. :)

von Tim 🔆 (solarlicht)


Lesenswert?

Wollvieh W. schrieb:
> Die beiden letzten Schaltungen sind ideale Kandidaten, die
> Bauteilvorräte von Analog- und Digitalbausteinen der letzten 50 Jahre
> aufzubrauchen. :)

Du hast die erste Schaltung vergessen. Da habe ich meine OA95 verbaut.
Tat schon etwas weh, aber vom herumliegen haben sie auch nichts und ich
will die ja nicht mit ins Grab nehmen ;-)

Obwohl ich über Jahrzehnte tonnenweise Bauteile gesammelt habe, fehlt
doch immer was. Deswegen z.B. der fette Wima bei der letzten Schaltung.
Aber der muss schließlich auch mal weg ;-)

von Wollvieh W. (wollvieh)


Lesenswert?

Der Wima wars, der sofort meine Erinnerung an End-70er-Fernsehplatinen
getriggert hat. :)

Die anderen Bauteile sind ja mindestens 10 Jahre jünger. Wobei es die
kleinen grünen Kondensatoren auch schon sehr früh gab, ich glaube aber
der Aufdruck oben war früher anders (könnte später Matrixdruck sein, und
früh eine Stempelung.)

von Tim 🔆 (solarlicht)


Lesenswert?

Die grünen Kondensatoren habe ich Anfang der 1990er bekommen. Da hat mir
ein Bekannter meines Vaters meterlange Gurte mit Bauteilen von seiner
Arbeit mitgebracht. Ich zehre noch heute von den mintgrünen
Widerständen, BC548B und diesen Kondensatoren. Wobei die Kondensatoren
langsam knapp werden und bei den Widerständen sind die 10k und 100k
längst aufgebraucht.

Ach ja, diese beigen Elkos stammen auch von den Gurten. Die
funktionieren noch. Da waren noch andere drauf, die sind aber alle schon
nach kurzer Zeit ausgelaufen.

von Tim 🔆 (solarlicht)


Angehängte Dateien:

Lesenswert?

Eine allerletzte Schaltung, ich poste sie nur der Vollständigkeit wegen.
"An Electronic Gong" aus Popular Electronics 1993-03

Ich habe sie aufgebaut und sie funktioniert nicht, aber ich suche auch
den Fehler nicht mehr. Vor ein paar Wochen hatte ich mal Lust auf die
ganzen Basteleien, aber jetzt ist Gartenzeit und sie Platinen für dieses
Projekt sind leider erst vor ein paar Tagen eingetrudelt.

von Soul E. (soul_eye)


Lesenswert?

Machst Du noch eine executive summary der Versuchsreihe? Eine Liste der
Schaltungen mit Bewertung, oder Top 3 oder sowas? Danke,

von Eppelein V. (eppelein)


Lesenswert?

Soul E. schrieb:
> In der Elektor gab es vor 35 Jahren eine Schaltung, die ein
> vorbeifahrendes Polizeiauto simuliert. Inklusive Doppler-Shift des
> Zweitonhorns. Die war ziemlich gut.
>
> Vielleicht finde ich die Ausgabe noch.

Im Elektor "301 Schaltungen" Seiten 340-343

MfG
Eppelein

von Otto K. (opto_pussy)


Lesenswert?

Tim 🔆 schrieb:
> Heute habe ich die Enterprise-Sirene von Gerald aufgebaut, die klingt
> ausgesprochen gut. Etwas Finetuning will ich noch vornehmen. Mit richtig
> Power wird die der absolute Knaller.

Könntest du bitte für Gerald seine Raumschiff Enterprise Sirene noch ein
MP3 Hörbeispiel hochladen, damit ich weiß was mich beim Nachbau für ein
Sound erwartet.

von Tim 🔆 (solarlicht)


Lesenswert?

Soul E. schrieb:
> Machst Du noch eine executive summary der Versuchsreihe? Eine Liste der
> Schaltungen mit Bewertung, oder Top 3 oder sowas? Danke,

Ich denke aus unten genannten Schaltungen lässt sich mit etwas Einsatz
was brauchbares machen. Mein Favorit ist der Elektor Türgong.

The Lease Breaker - Popular Electronics 1968-02
Generatore d'urlo - Elettronica pratica 1972-05
Das Dong Ding aus Elektor 1974-01
Campanello. realizzato solo a transistori - Sperimentare 1979-09
"1000 Sons A Super Siren" aus Saber Electronica 1978-75
"Fantasiosi e bizzari effetti acustici" aus Radio Elettronica 1975-1

Otto K. schrieb:
> Könntest du bitte für Gerald seine Raumschiff Enterprise Sirene noch ein
> MP3 Hörbeispiel hochladen, damit ich weiß was mich beim Nachbau für ein
> Sound erwartet.

Dazu müsste ich die Schaltung noch mal anschließen. Das kann ich erst
bei Gelegenheit wieder tun.

von Otto K. (opto_pussy)


Lesenswert?

Tim 🔆 schrieb:
> Dazu müsste ich die Schaltung noch mal anschließen. Das kann ich erst
> bei Gelegenheit wieder tun.

Na gut.

von Tim 🔆 (solarlicht)


Lesenswert?

Otto K. schrieb:
> Na gut.

Wenn ich dir ein Foto vom derzeitigen Zustand meines Arbeitstisches
zeige verstehst du warum.

von Otto K. (opto_pussy)


Lesenswert?

Tim 🔆 schrieb:
> Wenn ich dir ein Foto vom derzeitigen Zustand meines Arbeitstisches
> zeige verstehst du warum.

Schon klar, genieß erst einmal die schöne Gartenzeit. Vor Weihnachten
fange ich mit dem Sirenenprojekt sowieso nicht an.

von Thomas B. (thombde)


Lesenswert?

Man hat ja nur ein gewisses Zeitfenster für die Gartenarbeit.
Wenn man das nicht einhält, gibt’s im Sommer oder Herbst nichts zu
ernten.
Aus dem eigenen Garten schmeckt es am besten.
Da kann man sogar Biowahre aus dem Supermarkt nicht vergleichen.

Und Gemüse ist teuer geworden.
Wobei, ....Dünger, Anzuchterde, Kompost, und der sonstige Kram...
Bei den Preisen bekommt man Bauchweh.

PS:
Und nichts ist besser, als morgens eine frische Tomate oder Paprika  zu
ernten.
Dann noch frischen Schnittlauch und selbst gebackenes Brot.
Bin aber kein Vegetarier.

: Bearbeitet durch User
Beitrag #7869711 wurde vom Autor gelöscht.
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
