Hallo kann mir jemand die Pinbelegung sagen mit den passenden Kabelfarben? Habe das Gerät seit vielen Jahren und leider hatte der Stecker schon lange einen Weg . Jetzt ist das Kabel komplett ab. Hab den passenden Stecker schon besorgt
Hier: Beitrag "Weller WECP-20"
...Stecker...Kabel...

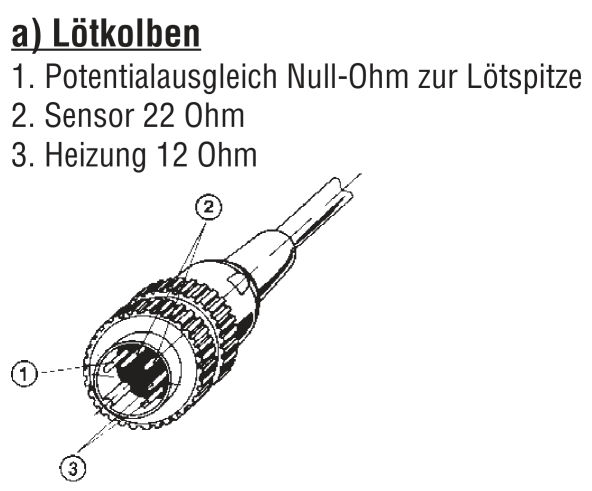

Geht es hier um den Stecker am Kabel vom Lötkolben (Typ: ECP, LR20, LR21), oder um die Buchse in der Lötstation WECP-20?
Die Leitungspaare am Lötkolben zur Heizung und zum Sensor sind ungepolt und mittels Widerstandsmessung identifizierbar.
Angehängte Dateien:
-
(34 KB)
:
Bearbeitet durch User
Genau der Stecker vom Lötkolben das Gerät ansich ist völlig in Ordnung. Ich hatte das immer wieder zusammen geflickt doch jetzt sind fast alle Kabel ab . Morgen messe ich dann mal nach
