[V] STM32F4 DISC1 Discovery Board

[Xris (mrgreen)]

Hallo,

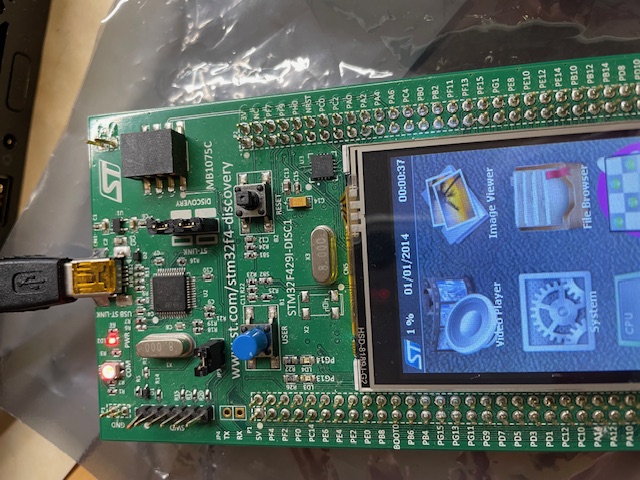

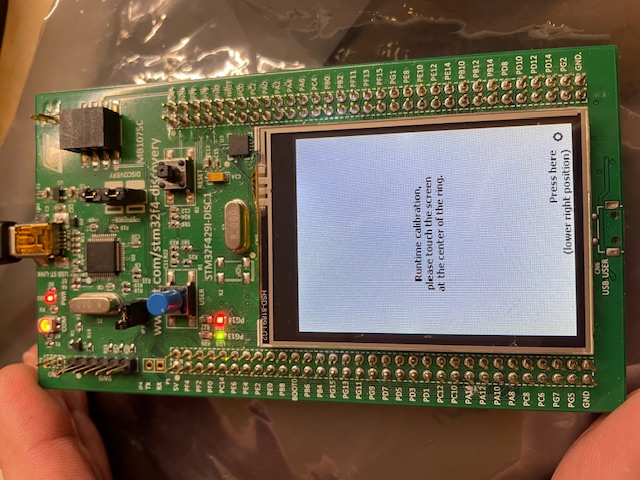

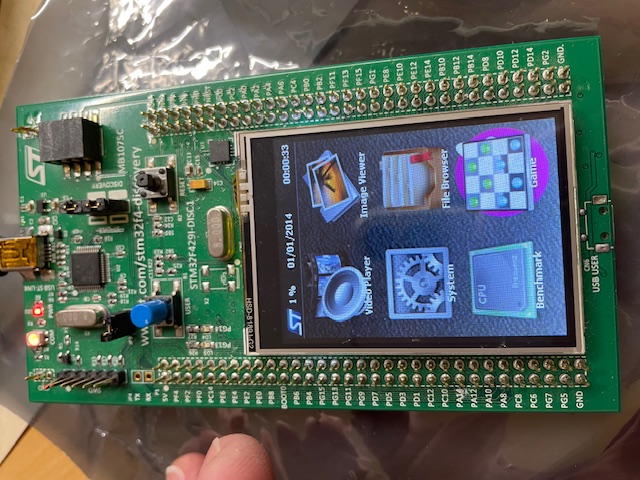

ich verkaufe das STM32F4 DISC1 Discovery Board.
Es ist die Variante mit dem 2.4" QVGA TFT LCD und Touch.

Es ist voll funktionsfähig.

Inklusive versichertem Versand für 30€.

Viele Grüße
Xris

[Gunnar F. (gufi36)]

Hmm, 26€ neu bei Mouser:
https://www.mouser.de/ProductDetail/STMicroelectronics/STM32F429I-DISC1

[Sebastian R. (sebastian_r569)]

Gunnar F. schrieb:
> Hmm, 26€ neu bei Mouser:

Netto. Macht 32€ brutto und wenn du nur das Board bestellst, kommen noch
20€ Versand dazu.

Da sind 30€ inkl. Versand schon das deutlich bessere Angebot.

[Cartman E. (cartmaneric)]

Sebastian R. schrieb:

> Da sind 30€ inkl. Versand schon das deutlich bessere Angebot.

Wenn man vorhat, damit selbst zu experimentieren, sollte man im
User Manual einmal nach den noch frei verfügbaren Pins suchen.

[Mi N. (msx)]

Cartman E. schrieb:
> Wenn man vorhat, damit selbst zu experimentieren, sollte man im
> User Manual einmal nach den noch frei verfügbaren Pins suchen.

Es gibt auch fertige Anwendungen ;-)
Beitrag "STM32F429-Discovery Recycling: 90 MHz Frequenzzähler mit TFT"

[Andreas S. (igel1)]

Dieses Board wird sich vmtl. nur jemand holen, der die darauf verbauten
Komponenten nutzen will - insbesondere das TFT LCD Display.

Ich habe es seinerzeit verwendet, um Bilder einer OV7670-Kamera
anzuzeigen (Beitrag "Re: Camera OV7670: Register Settings für Farbbilder gesucht") - und
dann bist Du ziemlich froh, dass Du neben den ein Dutzend Jumperkabeln
zur Kamera nicht auch noch ein weiteres Dutzend Jumperkabel zum Display
stecken musst, sondern die fest verdrahteten Pins auf dem Board
verwenden kannst.

Aber in der Tat: nicht alle Ports/Pins sind verfügbar und wer viele
Ports/Pins mit Spezialfunktionen benötigt, der sollte sich vorher das
User Manual UM1670 zum Board anschauen - dort gibt eine Tabelle, die
genau anzeigte, welche Ports/Pins wie von externen Gimicks (LCD, LEDs,
Gyroskop, Push-Buttons, ...) belegt ist, siehe Kap. 6.14 "Extension
Connectors":
file:///Users/A287500/Downloads/um1670-discovery-kit-with-stm32f429zi-mc
u-stmicroelectronics.pdf

Viele Grüße

Igel1

[Axel R. (axlr)]

Andreas S. schrieb:
> file:///Users/A287500/Downloads/um1670-discovery-kit-with-stm32f429zi-mc
> u-stmicroelectronics.pdf

Hast Du die Datei womöglich verschoben oder gelöscht? Mein PC kann sie
nicht finden und fragt nach.

https://www.st.com/resource/en/user_manual/um1670-discovery-kit-with-stm32f429zi-mcu-stmicroelectronics.pdf

[Andreas S. (igel1)]

Axel R. schrieb:
> Hast Du die Datei womöglich verschoben oder gelöscht?
> Mein PC kann sie nicht finden und fragt nach.
>
>
https://www.st.com/resource/en/user_manual/um1670-discovery-kit-with-stm32f429zi-mcu-stmicroelectronics.pdf

Hast schon recht: Dein Link ist korrekt - meiner war auf meine lokale
PDF, sorry.

[Dieter S. (ds1)]

Die meisten Pins belegt der SDRAM, nicht das Display.

[Cartman E. (cartmaneric)]

Andreas S. schrieb:
> Dieses Board wird sich vmtl. nur jemand holen, der die darauf verbauten
> Komponenten nutzen will - insbesondere das TFT LCD Display.
>
> Ich habe es seinerzeit verwendet, um Bilder einer OV7670-Kamera
> anzuzeigen (Beitrag "Re: Camera OV7670: Register Settings für Farbbilder gesucht") - und
> dann bist Du ziemlich froh, dass Du neben den ein Dutzend Jumperkabeln
> zur Kamera nicht auch noch ein weiteres Dutzend Jumperkabel zum Display
> stecken musst, sondern die fest verdrahteten Pins auf dem Board
> verwenden kannst.

Wie sind seinerzeit eigentlich die Kamerasignale an den ARM gelangt?

[Andreas S. (igel1)]

Cartman E. schrieb im Beitrag
> Wie sind seinerzeit eigentlich die Kamerasignale an den ARM gelangt?

So … siehe Bild.

Leider fanden meine damaligen Versuche vor ziemlich genau 8 Jahren
statt.
Genauso lang liegt das Projekt jetzt in der abgebildeten Schachtel (es
schockt mich gerade, wie schnell die Zeit seitdem verflogen ist).

Will sagen: ich kann mich nicht mehr so wirklich erinnern, welche Ports
und Mechanismen ich damals benutzt habe. Ich habe in dem oben verlinkten
Thread irgendetwas von SCCB und DMA gelesen - mag wohl so gewesen sein.

Viele Grüße

Igel1

[Cartman E. (cartmaneric)]

Andreas S. schrieb:
> Cartman E. schrieb im Beitrag
>> Wie sind seinerzeit eigentlich die Kamerasignale an den ARM gelangt?
>
> So … siehe Bild.
Danke für die Mühe.

> Viele Grüße
>
> Igel1

Viele Grüße zurück

[Xris (mrgreen)]

Genau, man kann coole Sachen damit basteln.
Wenn also jemand Interesse hat :)

[Icke ®. (49636b65)]

Xris schrieb:
> Genau, man kann coole Sachen damit basteln.

oder Tic-Tac-Toe spielen...
