Moin, zur Fertigstellung meiner Relais-Uhr suche ich mindestens 20, besser 30 Stück DDR-Relais Typ "30.5-160" (4x UM, Spule 60V). Die gab es vor einer Weile mal günstig bei Oppermann (10 Stück auf einer Platine). Die Platinen sind schon fertig, deshalb kommen andere Bauformen leider auch nicht in Frage. Hat hier evtl. jemand noch welche herumliegen (die kompletten Oppermann-Platinen gehen natürlich auch)?
:
Bearbeitet durch User
Arne R. schrieb: > zur Fertigstellung meiner Relais-Uhr.. Klingt interessant, gibt es da schon etwas zu sehen? > ..suche ich mindestens 20, besser 30 > Stück DDR-Relais Typ "30.5-160" (4x UM, Spule 60V). Die gab es vor einer > Weile mal günstig bei Oppermann (10 Stück auf einer Platine). Die > Platinen sind schon fertig, deshalb kommen andere Bauformen leider auch > nicht in Frage. Ich kenne den Typ von Relais nicht, aber es wird doch vermutlich ein Kammrelais sein. Kommen da keine anderen in Frage?
:
Bearbeitet durch User
Jörg R. schrieb: > Ich kenne den Typ von Relais nicht, aber es wird doch vermutlich ein > Kammrelais sein. Kommen da keine anderen in Frage? Ungewöhnlicher Footprint, und 60V Spulen sind auch seltener.
60V klingt nach Post. Wird wohl nix. Mit 24V tauchen sie ab und an noch auf, bzw könnten sogar noch welche in der Bastelkiste liegen.
Keine Ahnung, für wie viele die 84 Lewa sein sollen, einen bulgarischen Shop habe ich noch gefunden: https://kvazer.com/rele-304-160-tgl-200-3796-46801
Jörg W. schrieb: > Keine Ahnung, für wie viele die 84 Lewa sein sollen, einen bulgarischen > Shop habe ich noch gefunden: > > https://kvazer.com/rele-304-160-tgl-200-3796-46801 steht doch daneben
Für das Geld kann er z.B. auch bei Finder od. Zettler suchen. Wenn es länger funktionieren soll, wäre auch das geeignete Kontaktmaterial gefragt. https://cdn.findernet.com/app/uploads/Lieferprogramm.pdf
Stephan S. schrieb: > steht doch daneben Für ein Stück halte ich den Preis allerdings für komplett unsinnig. Für einen Karton voll wäre er vielleicht noch akzeptabel …
:
Bearbeitet durch Moderator
Jörg R. schrieb: > Arne R. schrieb: >> zur Fertigstellung meiner Relais-Uhr.. > > Klingt interessant, gibt es da schon etwas zu sehen? Noch habe ich nichts online. Geplant ist ein Synchronmotor als Zeitbasis, Dezimalzähler (20 Relais für 10 Ausgänge) und selbstgebaute Edge-Lit-Anzeigen. Bislang habe ich nur einen Demo-Prototypen mit Motor, einer Zählerstufe und Display fertig. > Ich kenne den Typ von Relais nicht, aber es wird doch vermutlich ein > Kammrelais sein. Kommen da keine anderen in Frage? Ja, ist ein Kammrelais. Ein anderer Typ ginge auch, mir ist aber keiner bekannt, der auf das gleiche Footprint passt. Die Ost-Relais hatte ich vor allem aufgrund des guenstigen Preises gewählt. Jörg W. schrieb: > Für ein Stück halte ich den Preis allerdings für komplett unsinnig. Ja, für viel Geld findet man die Relais auch manchmal bei Ebay, aber das wird mir dann zu teuer. Bei Oppermann haben 10 Stück 2.25 Eur gekostet, also ~0.23 pro Stück. Ich habe jetzt auch das Angebot dort wiedergefunden: https://www.oppermann-electronic.de/html/platinen.html ("RPK 10"). Leider bekomme ich dort aber keine Reaktion auf E-Mail mehr, und die Website macht auch einen verwaisten Eindruck.
Arne R. schrieb: > Leider bekomme ich dort aber keine Reaktion auf E-Mail mehr, Dann versuche es doc hmal altmodisch mit Telefon, webseite sagt es doch: Tel. 05764-2149 mobil 0176-96021923 Achtung neu ! Bürozeiten Montag-Freitag von 10.00 -13.00 und von 13.30-15.30
Wenn ich mich recht erinnere, waren noch Anzeigen im letzten FA. Lebt noch.
Andrew T. schrieb: > Achtung neu ! > Bürozeiten Montag-Freitag von 10.00 -13.00 und von 13.30-15.30 Das steht schon seit 10 Jahren so drin.
H. H. schrieb: > Andrew T. schrieb: >> Achtung neu ! >> Bürozeiten Montag-Freitag von 10.00 -13.00 und von 13.30-15.30 > > Das steht schon seit 10 Jahren so drin. Gähn, Wieder mal der Hinz. Die Kontaktdaten sind auch unter oppermann neuer Auftritt https://vintage-elektronik.de/ gleiche Adresse, 2022. Also, anrufen -- oder es lassen.
Jörg W. schrieb: > Für ein Stück halte ich den Preis allerdings für komplett unsinnig. > > Für einen Karton voll wäre er vielleicht noch akzeptabel … Ist halt Deine Auffassung, ich sehe das eigentlich genau so, aber hier bestimmen aber Angebot und Nachfrage den Preis. Am Ende wird es wohl billiger sein eine neue Leiterplatte zu machen und auf verfügbares Material zurück zu greifen.
Andrew T. schrieb: > Die Kontaktdaten sind auch unter oppermann neuer Auftritt > https://vintage-elektronik.de/ Wow, und viel moderner...
Hans schrieb: > Am Ende wird es wohl billiger sein eine neue Leiterplatte zu machen und > auf verfügbares Material zurück zu greifen. Oder Adapterplatinen und verfügbare Relais drauf
Angehängte Dateien:
-
180 KB -
150 KB

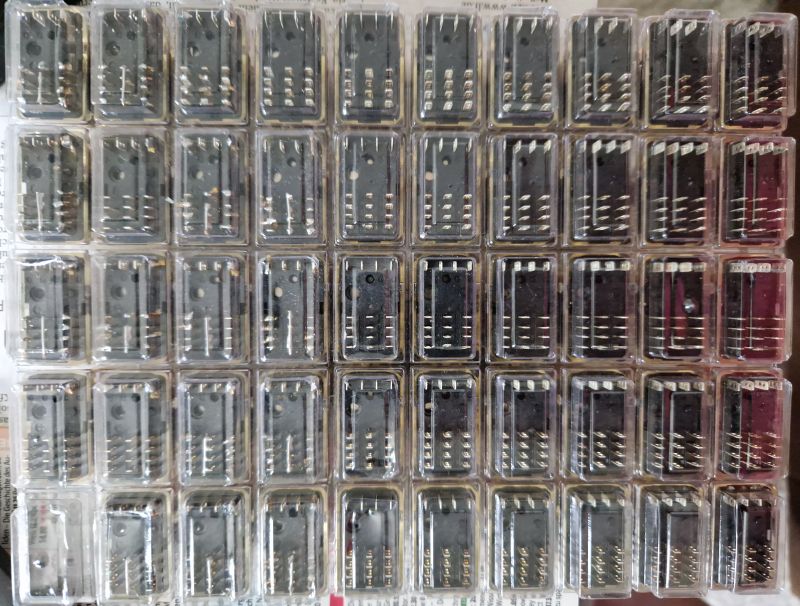

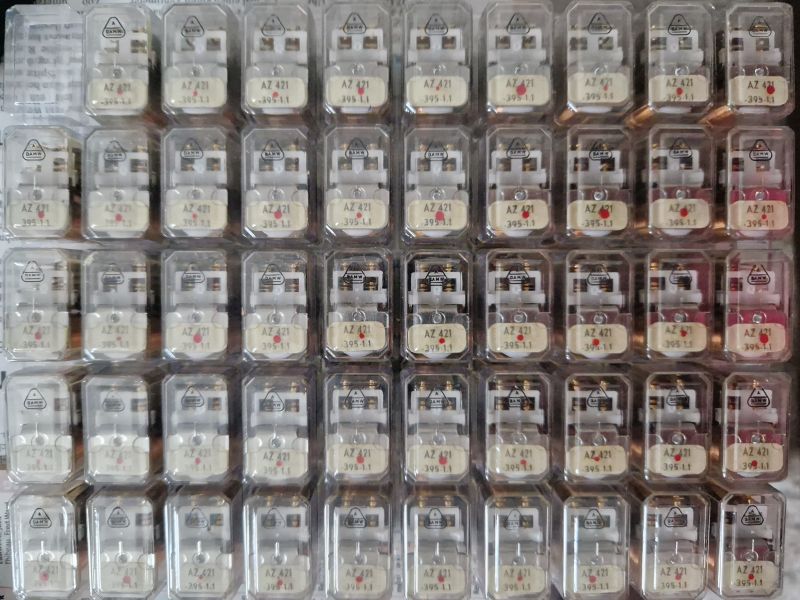

Passen die auch? Hier 49 Stück Zettler AZ421-395, weitgehend kompatibel, 4 UM Goldkontakte, in Originalverpackung. Grüße
Angehängte Dateien:
-
93 KB

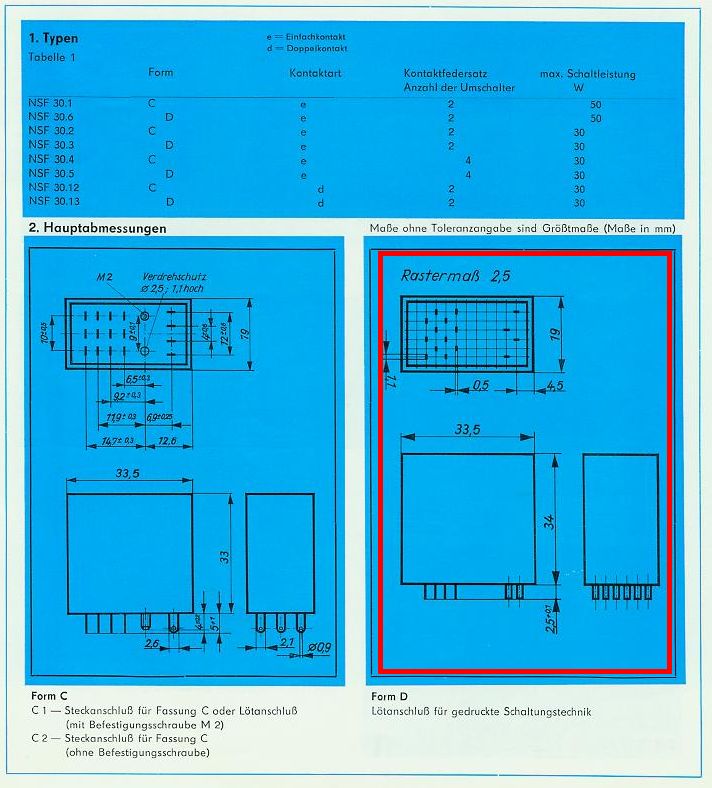

T. K. schrieb: > Passen die auch? Leider nicht, die 30.5 haben das andere Footprint, siehe Bild. > Hier 49 Stück Zettler AZ421-395, weitgehend kompatibel, 4 UM > Goldkontakte, in Originalverpackung. Falls ich keine passenden Relais finde und sowieso neue Platinen machen muss, komme ich vielleicht darauf zurück. Danke für das Angebot.
T. K. schrieb: > Passen die auch? > ... Nein. Die Arbeits-Kontakte bei den TGL-Teilen sind versetzt angeordnet. Und die Spule hat nur zwei Anschlüsse.
:
Bearbeitet durch User
Jörg W. schrieb: > Keine Ahnung, für wie viele die 84 Lewa sein sollen, einen bulgarischen > Shop habe ich noch gefunden: Der hat die Beerdigung noch nicht mitbekommen: https://www.bundesbank.de/de/aufgaben/themen/bulgarien-fuehrt-den-euro-ein-974352
Angehängte Dateien:
-
270 KB -
100 KB -
230 KB -
160 KB -
230 KB -
230 KB -
230 KB -
190 KB -
220 KB -
240 KB -
250 KB
Arne R. schrieb: > Jörg R. schrieb: >> Arne R. schrieb: >>> zur Fertigstellung meiner Relais-Uhr.. >> >> Klingt interessant, gibt es da schon etwas zu sehen? >> Ich kenne den Typ von Relais nicht, aber es wird doch vermutlich ein >> Kammrelais sein. Kommen da keine anderen in Frage? > > Ja, ist ein Kammrelais. Ein anderer Typ ginge auch, mir ist aber keiner > bekannt, der auf das gleiche Footprint passt. Die Ost-Relais hatte ich > vor allem aufgrund des guenstigen Preises gewählt. H. H. schrieb: > Jörg R. schrieb: >> Ich kenne den Typ von Relais nicht, aber es wird doch vermutlich ein >> Kammrelais sein. Kommen da keine anderen in Frage? > > Ungewöhnlicher Footprint, und 60V Spulen sind auch seltener. Ich möchte den Thread nochmal aufgreifen, weil ich das Projekt interessant finde. Die von Arne ausgewählten Relais haben tatsächlich einen anderen Footprint als ich ihn bisher von Kammrelais kannte. Ich anstelle von Arne würde mich aber von diesen Relais verabschieden und andere Relais verwenden, vor allem welche die noch einigermaßen gut erhältlich sind. Ich würde dann auch Relais mit einer geringeren Nennspannung als 60 Volt nehmen. Das die Platine schon fertig ist sollte nicht das Hindernis sein, dafür sind PCBs Heutzutage viel zu günstig und in guter Qualität zu bekommen. Sollte Arne bei seiner PCB-Lösung bleiben könnte er trotzdem andere Relais nehmen..und die auf Sockel setzen. Das ist mir aufgefallen als ich meinen Bestand mal in Augenschein genommen habe. Vor einiger Zeit habe ich mit Sockeln bestückte Platinen gekauft, für Kammrelais die ich schon hatte. Die haben denselben Footprint wie die Relais von Arne. Die Sockel lassen sich übrigens problemlos mit einem Heißluftfön aus dem Baumarkt auslöten. Problem ist allerdings solche Sockel zu bekommen..und wenn sind sie leider recht teuer. Es wäre aber eine Alternative um andere Relais zu verwenden. Eine weitere Möglichkeit wäre es Relais zu nehmen und doch eine neue Platine zu erstellen. Die Frage ist ob es Kammrelais sein müssen? Anbei einige Fotos von Relais und den erwähnten Sockeln. Dann noch ein ganz anderer Relaistyp, auch 4*UM. Zum das Relais von Arne habe ich noch einen ganz interessanten Link gefunden: https://www.ddr-rft-elektronik.de/relais/kammrelais-tgl-200-3796-klappanker-relais/ Ich hoffe und würde mich freuen wenn der Thread und das Projekt nicht im Sande verläuft;-)
:
Bearbeitet durch User
