[V] K+H TELEWATT M126 Verstärker

Das ist ein sehr robuster Verstärker, den man auch gut für Experimente verwenden kann.

Falls jemand den Schaltplan möchte, hier vom 60W Modell -- das 120W Gerät von Ulrich unterscheidet sich nur derart, das jeweils 2 weitere Transistoren mit Emitterwiderständen in der Endstufe parallel geschaltet sind.

Wer die Siemens Schaltbeispiele (bzw. deren Veröffentlichung in der FUNKSCHAU) aus den 70ern kennt, sieht sofort: Das ist die Basis, leicht modifiziert von KH Telewatt.

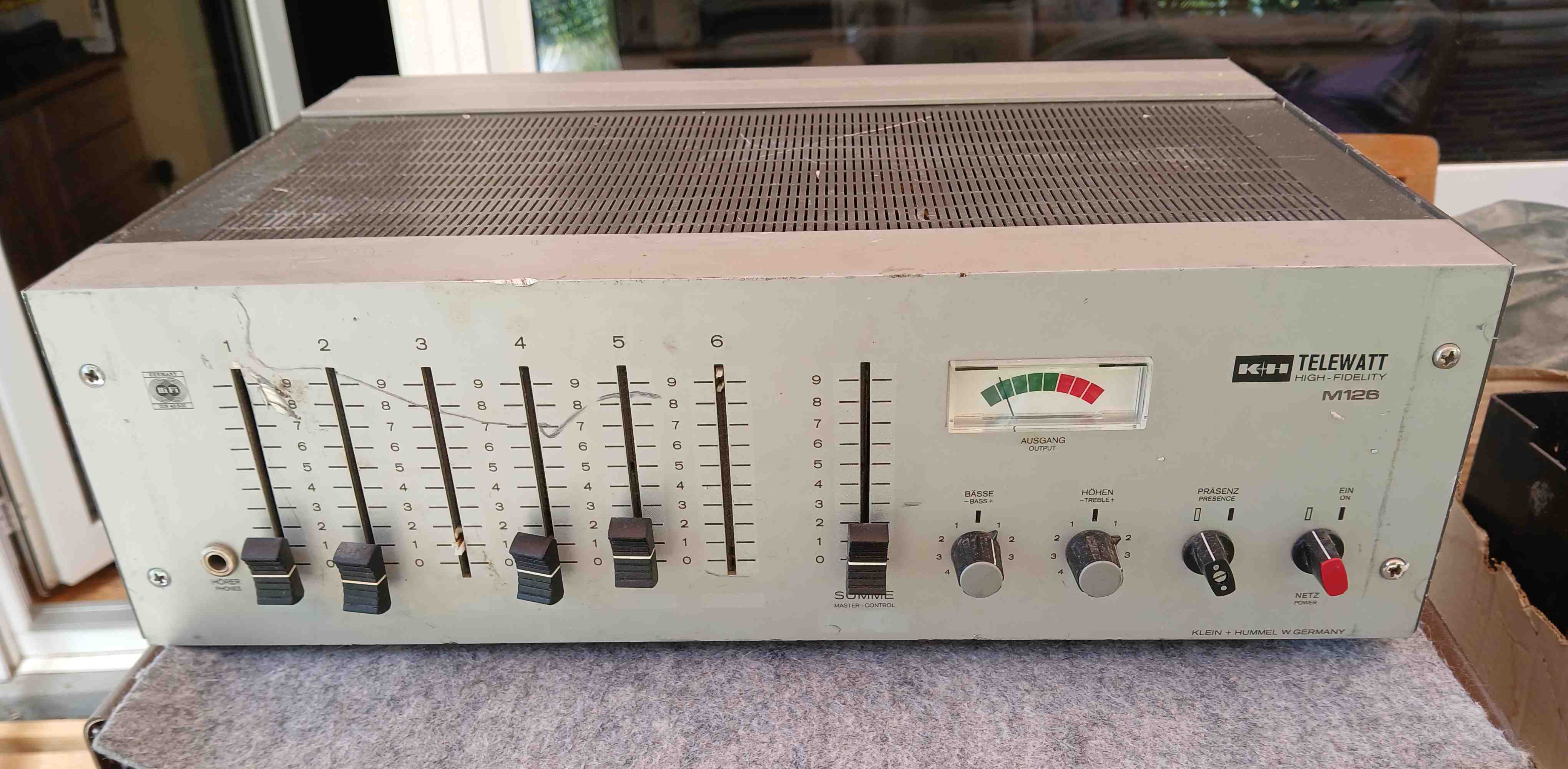

So brutal vermackt. wie die Frontplatte aussieht, ist das wohl ein Containerfund...

Hallo Thorsten,

fast richtig, aus der Gitterbox bei meinem Schrotthändler zum Kilopreis. Nutzen wollte ich eigentlich die Endstufe mit dem Ausgangstrafo. Mittlerweile bin ich in der Realität angekommen und beerdige altersbedingt alle geplanten Projekte und trenne mich von den dafür gesammelten Teilen.

Hier noch ein Blick ins Gehäuse.

Gruß Ulrich
