Suche gut lesbaren Schaltlplan von Hameg HM605 Oszilloskop

Frag mal den Kollegen hier:

Beitrag "Re: Schaltungstechnik Oszilloskop-Y-Eingangsverstärker (Hameg)"

T. schrieb:

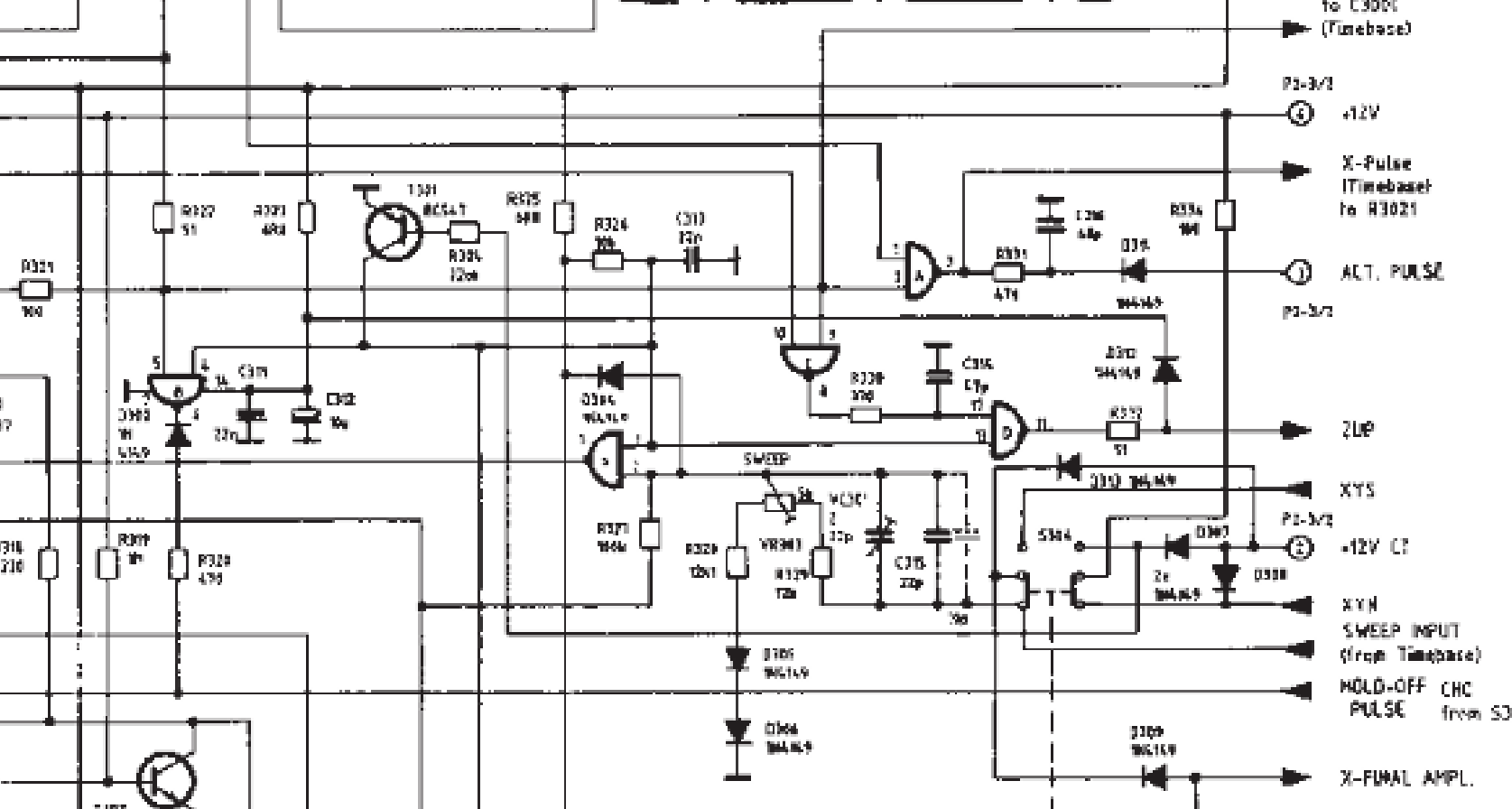

aber sie sind stellenweise zu schlecht aufgelöst, um wirklich damit arbeiten zu können.

Es gibt Leute, die aus irgendwelchen Gründen glauben, daß es "besser" ist, wenn sie Papiervorlagen nicht mit mehreren Graustufen, sondern in s/w mit nur 1 Bit Farbtiefe scannen. Die Dateien werden dadurch natürlich kleiner, der Informationsgehalt aber auch.

Zwar auch nicht berauschend, aber schon besser.

Arno

Hier sind die Bauteilewerte gut lesbar, dafür sind die Platinenpläne nicht so gut.

Wird eine bestimmte Seite gesucht?

wenn ein Teil reicht, kann ich ein Foto machen - hab die Papierunterlagen da

Danke soweit erstmal. Die Schaltpläne von Wolf17 sind gut lesbar. Ich versuche jetzt die besten Seiten in das vorhandene PDF zu integrieren. Bei Erfolg lade sie hier hoch.

Peter K. schrieb:

wenn ein Teil reicht, kann ich ein Foto machen - hab die Papierunterlagen da

Welche Version hast Du denn?

Was steht als Seitenzahl unten auf den Schaltbildseiten (nicht Blockschaltbild)? Das Format müßte etwa so aussehen: D7-1.84-605

Ausgabe 11/83 - 605 entsprechend D7-11.83-605

Peter K. schrieb:

entsprechend D7-11.83-605

Habe gerade bemerkt, daß bei meinen beiden verfügbaren Schaltplänen die mit D1-11.83-605 anfangen, ab Seite D5 D5-1.84-605, D6-1.84-605, D7-1.84-605 etc. steht (also 1/84 statt 11/83).

Steht da bei deinem Manual wirklich D7-11.83-605 auf der Seite D7?

ja, alles 11.83

Eigentlich hätte ich gerne die Layout-Seiten

D5-1.84-605 D9-1.84-605 D11-11.83-605 (Z-Board genügt)

aber...

Peter K. schrieb:

ja, alles 11.83

damit interessiert alles ab Seite D5-11.83-605 (inkl.).

Natürlich nur, wenn es dir nicht zu aufwändig wird.

schreib mir deine email-adr per PN (Dateien sind zu groß)

Peter K. schrieb:

Dateien sind zu groß

Es verbietet dir hier niemand, große Dateien hochzuladen, insbesondere natürlich, wenn sie auch für andere von Nutzen sein könnten. Die automatische Größenreduktion der Forensoftware lässt sich genau für solche Zwecke abschalten.

Kritischer als die Dateigröße wäre die Frage nach den Nutzungs- und Vervielfältigungsrechten.

ja, auch wegen der Rechte möchte ich die nicht hochladen

Jörg W. schrieb:

Peter K. schrieb:

Dateien sind zu groß

... Kritischer als die Dateigröße wäre die Frage nach den Nutzungs- und Vervielfältigungsrechten.

Zwei Versionen gibt es unter https://www.mikrocontroller.net bereits: https://www.mikrocontroller.net/attachment/242081/hameg_hm605_oscilloscope_service_manual_deutsch.pdf https://www.mikrocontroller.net/attachment/701732/HM605_deutsch.pdf Hameg hatte das Service-Manual selbst unter http://www.hameg.com/downloads/man/HM605_deutsch.pdf zum Herunterladen ins Internet gestellt. Unter web.archive.org ist es auch noch zu bekommen: https://web.archive.org/web/20070424191803/http://www.hameg.com/downloads/man/HM605_deutsch.pdf Im pdf gibt es nur den Vermerk "Änderungen vorbehalten" und keine Untersagung der Kopie. Und bei sky-messtechnik gibt es das Manual ja auch. https://www.sky-messtechnik.de/images/PDFs/HM605.pdf

Bin aber kein Experte in Nutzungs- und Vervielfältigungsrechten.

die sind alle genauso schlecht wie im Anfangspost gezeigt

Peter K. schrieb:

die sind alle genauso schlecht wie im Anfangspost gezeigt

Es geht um die "Nutzungs- und Vervielfältigungsrechte". Nicht um die Lesbarkeit.

den TO interessiert die Lesbarkeit

Alexander S. schrieb:

Im pdf gibt es nur den Vermerk "Änderungen vorbehalten" und keine Untersagung der Kopie.

"kein Vermerk" heißt implizit erstmal "nichts gestattet".

Beim Urheberrechtsschutz muss (sofern Schöpfungshöhe erreicht ist, aber davon kann man bei so einem Schaltplan gut ausgehen) eine Verbreitung explizit gestattet werden.
