Forum: Markt [V] Platinen ätzen


Autor: hubert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich kann Platinen ätzen, falls jemand nicht die Möglichkeit hat, selbst
eine Platine zu ätzen.


Angebot:

Europlatine 160x100mm einseitig, gebohrt + Lötlack ca. 12 Euro
Material ist vorhanden.

min. Leiterbahnbreite 0,3mm
min. Leiterbahnabstand 0,3mm

bei Bedarf bitte eine kurze Email an die Adressen im Anhang

...

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du vielleicht mal ein Beispielbild einstellen?

Autor: Dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und welche Vorlagen kannst du verwenden?

Autor: hubert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

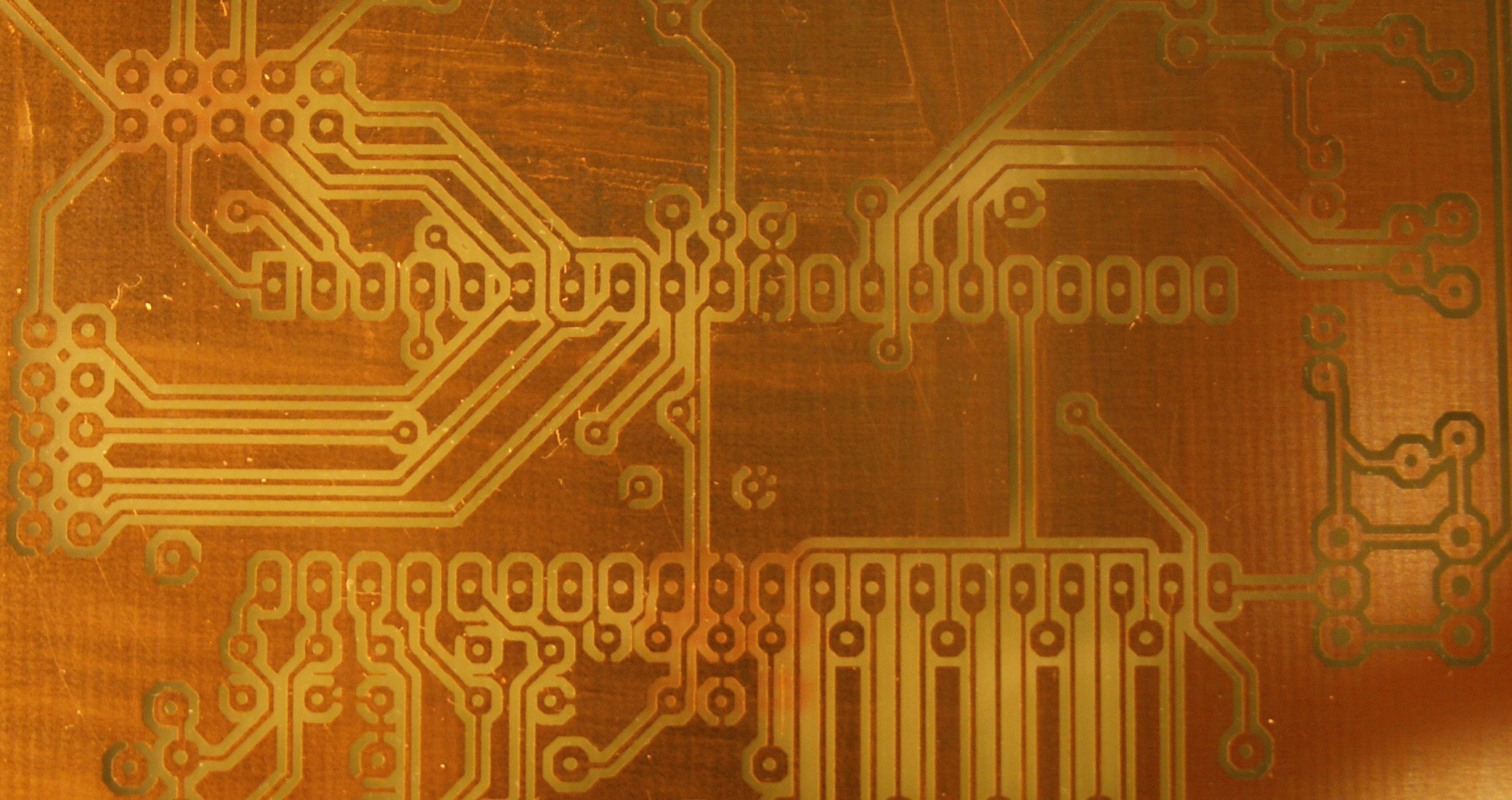

Hier ein Ausschnitt einer Platine...


@ Dieter
>und welche Vorlagen kannst du verwenden?

Naja PDFs wären nicht schlecht, außerdem .T3001 (Targetdateien) und
hochauflösende PNGs bzw TIFs. (Da brauche ich allerdings eine
DPI-Angabe)


...

Autor: hubert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

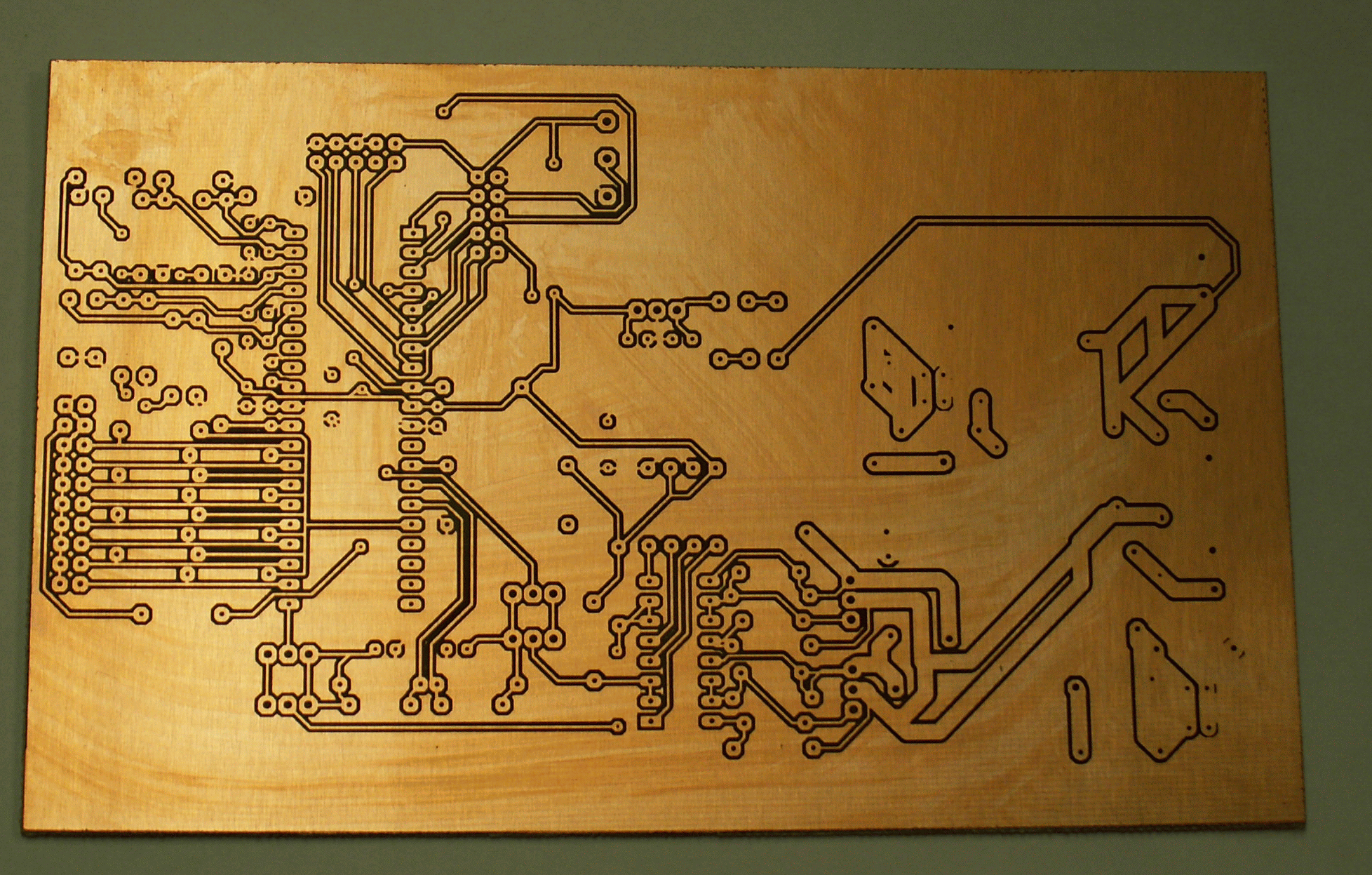

noch ein Bild

...

Autor: Robin Tönniges (rotoe) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entweder ist die Platte nicht gebohrt oder meine Augen sind mit 16
Jungen Jahren schon so schlecht :)

Falls Ersteres, könntest du mal ne gebohrte Platte zeigen?

Gruß

Robin T:

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, diese Platine ist nicht gebohrt, tut mir Leid.

Ich habe gerade keine gebohrte Platine da.


Kommt noch
...

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den Lötlack würde ich auch gern mal sehen.

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

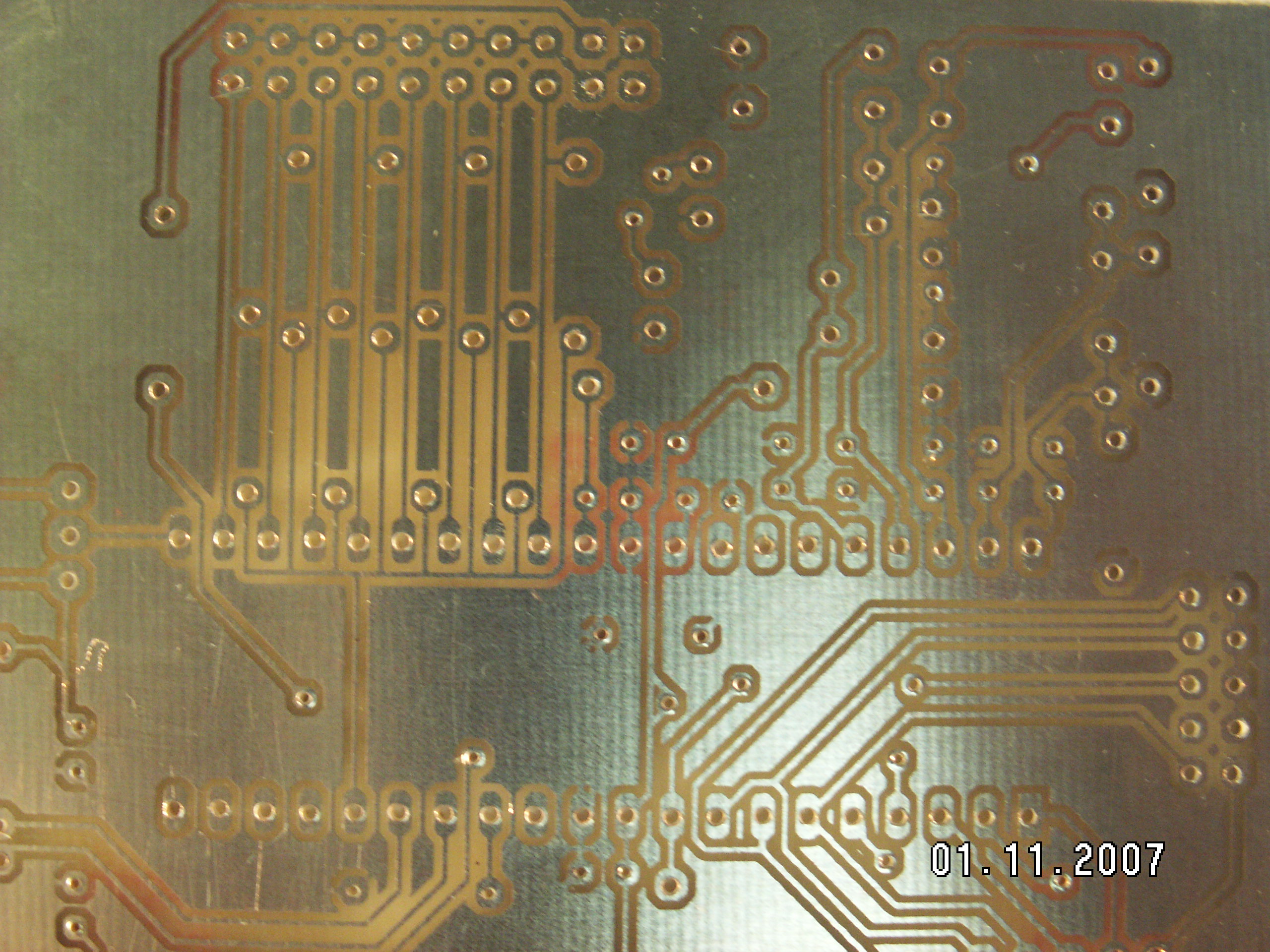

so nun hab ich hier auch nen bild von einer geborten...


diese Platiene habe ich verzinnt, statt lötlack...

...

Autor: hubert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
ups.....habs vergessen hochzuladen....jetzt aber...


sry...

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ups...neuer Bohrer wäre sinnvoll!

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, sry, diese ist auch nur eine Platine um etwas auszuprobieren, daher
wollte ich mal ein bisschen Geld sparen, wenn ich "richtige" Platinen
herstelle, dann nehme ich immer neue Bohrer......

...

Autor: Thomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du möchtest wohl unheimlich gern ein wenig geld verdienen, gell?

Dann versuch es in ein paar Monaten unter anderen Namen vielleicht
nochmal -> und vorher ein wenig nachdenken!

Autor: Balint Bakfark (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum denn nicht ?

Ok, das ist noch nicht ganz so perfekt - aber für den, der nur mal
(privat!) eine Platine braucht und nicht mit der ganzen Chemie anfangen
möchte....(und die nervige Bohrerei wird auch noch gemacht)

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und machst du auch Durchkontaktierungen?

Autor: Ephi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wäre doppelseitig auh machbar?

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also die Platine im zweiten Bild is ja wohl nich geaetzt sondern
gefraest...

Autor: Kunde (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Also die Platine im zweiten Bild is ja wohl nich geaetzt sondern
>gefraest...

Definitiv nicht, denn man sieht an manchen Stellen nicht weggeätzte
Stege.

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich habe mich bisher mit doppelseitigen noch nicht beschäftigt, will
dies aber bald machen, Durchkontaktierungen daher wenn schon nur mit
einem Draht gelötet.....

Autor: Micha R. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie siehts mit den Zahlungsbedingungen aus?
Wartezeiten? Versand?

Autor: NurAbSal (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hubert,

so etwas wäre doch ein guter Einstieg - da haben bestimmt einige hier
Interesse dran...

Beitrag "[S] Platine für Webserver ATmega32/644DIP ENC28J60"

Autor: Timo B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hubert,

für den Fall, dass Du die Webserverplatine hier anbietest, würde ich dir
eine abnehmen .

Autor: Torsten E. (samson2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
NurAbSal wrote:
> so etwas wäre doch ein guter Einstieg - da haben bestimmt einige hier
> Interesse dran...
> Beitrag "[S] Platine für Webserver ATmega32/644DIP ENC28J60"

Na da melde ich doch gleich mal Interesse an!

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Prob an der Webserver-Platine ist leider, dass das Layout nur als
Pixelgrafik zur Verfuegung steht... das heisst konkret: Begrenzte
Aufloesung und Skalierungsprobleme. Ich hoffe mal Hubert bekommt das in
den Griff.

Hubert: Das Problem an doppelseitig ohne Durchkontaktierung ist
vielmehr, dass Pads gerne als Vias missbraucht werden und dies hat zur
Konsequenz dass man beidseitig anloeten muss und bei vielen Bauteilen
ist das nur sehr schlecht oder garnicht moeglich.

Gruss,
Michael

Autor: Michael Schneider (snickers)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael G. wrote:
> Das Prob an der Webserver-Platine ist leider, dass das Layout nur als
> Pixelgrafik zur Verfuegung steht...

Öhh, auf der Homepage von Ulrich gibts das Layout doch auch als eagle
.brd Datei ...

Wenn Du es damit dann doch kannst, melde ich auch mein Interesse an ;-)
!

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dort hab ich lediglich die Version mit ISA-Bus und mit dem Mega103 (SMD)
gefunden... vielleicht schau ich auch an der falschen Stelle. Dann: Link
posten ich hab da jetzt lange genug gesucht.

Michael

Autor: Michael Schneider (snickers)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ah OK
Is im Prinzip kein Problem - da sind halt nur noch nen paar
Leiterbahnenartefakte drauf... und was seh ich da, eine unverbundene
Luftlinie.

Ulrich: Du hast das Design schon getestet, oder?

Edit: OK das alles nur Masse... egal dann.

Und das kannste nich selber aetzen? Ich bin hier fei nich der OP ;)

Autor: Michael Schneider (snickers)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habs mir gerade mal angeschaut. Die offenen Leiterbahnen sollen auf die
fehlende Massenflächen laufen ( siehe Grafik des Layouts).  Getestet
wird er es bestimmt haben, sonst hätte er keine Fotos von der fertigen
Platine.

Könnte ich natürlich selber ätzen, wenn ich denn ein Ätzbad und
Belichter hätte ;-)

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das heisst nun? Ich soll Dir so ne Platine aetzen?

Autor: Michael Schneider (snickers)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael G. wrote:
> Das heisst nun? Ich soll Dir so ne Platine aetzen?

Nö, der Hubert

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK dann... isses nur nen bissel unlogisch dass Du Dich mit mir darueber
unterhaeltst, was?

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Wenn ich da richtig sehe, dann ist doch diese Platiene nur einseitig.
Also da denke ich wäre das kein Problem. Jedoch bräuchte ich die genauen
Größen-Angaben.

gruß

hubert

Autor: Michael Schneider (snickers)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael G. wrote:
> OK dann... isses nur nen bissel unlogisch dass Du Dich mit mir darueber
> unterhaeltst, was?

Ja ja, hast recht.
War schon etwas spät und nicht mehr ganz bei der Sache....

Autor: Michael Schneider (snickers)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hubert wrote:
> Hi
>
> Wenn ich da richtig sehe, dann ist doch diese Platiene nur einseitig.
> Also da denke ich wäre das kein Problem. Jedoch bräuchte ich die genauen
> Größen-Angaben.
>
> gruß
>
> hubert

?? Wenn man den Dienst anbietet, sollte man die Sache doch auch ein
bischen können.

Da gibt es ein Foto und ein Eagle Layout. Was brauch man da noch ?

Ich glaube ich werde mir die Platine woanders fertigen lassen oder auf
Lochraster aufbauen.

Bis dann

Gruß

Snickers

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Ich bin mir sehr sicha dieser Sache, nur das ich normalerwiese mit
Target arbeite, und ncht mit Eagle.

gruß

hubert

Autor: Omega G. (omega) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieviel wäre euch denn so eine Platine wert?

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

dafür müsste ich wissen, wie groß die Platiene ist. und weil ich mich
mit eagle nicht so gut auskenne, weiß ich isher noch nicht, wie man
daraus die Daten bekommt. Kann mir vil. einer sagen, wie groß die
Platine ist.

Gruß

Hubert

Autor: Michi Müller CNC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Installiere doch mal eagle, und dann kann man damit das Layout
ausdrucken.

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

so ja jetzt ist alles klar!

sry

Wie viele hätten denn vom Prinzip her Interesse?

Ich würde dass dann heute und morgen machen, also Montag loschicken.


Gruß

Hubert

Autor: Sascha Focus (sascha_focus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, kommt auf den Preis an. Würde dann wohl 1-2 nehmen.

Gruß Sascha

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Also ich würde die Platiene für 9€ inklusive Versand nach Deutschland
hersellen.

Gruß

Axel

Autor: Thomas H. (pcexperte) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@hubert

Was würde die Platine kosten wenn sie wie oben gezeigt verzinnt ist?

Würde auf jeden Fall mal 2 Stück nehmen wenn der Preis, verzinnt, stimmt
;)

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Verzinnt und Gebort ist da selbstverständlich schon drin.

Gruß

Hubert

Autor: Thomas H. (pcexperte) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@hubert

Jetzt wäre es Zeit das Du dich vielleicht mal hier im Forum anmeldest,
dann könnte man dir einfach eine PN senden ;)

Schick mir doch bitte mal eine PN mit Angabe was ich für die 9,- EUR
alles bekomme, also was in der Leistung inbegriffen ist, inkl.
Lieferzeit, Zahlungsabwicklung etc.

Als Antwort bekommst Du dann wenn alles O.K. ist die Bestellung.

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

kann ich dir das auch per e-mail schicken?


Gruß

Hubert

Autor: Thomas H. (pcexperte) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@hubert

Ja geht auch thomas[at]heldt-web[punkt]de .

Autor: Torsten E. (samson2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wenn du schon mal dabei bist: CC an t [punkt] enkelmann [at] web
[punkt] de.

Danke

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich habe euch jetzt eine email geschickt, falls noch wer anders
Interesse hat, kann er mich unter axel[.]Internet[at]gmx[.]de erreichen.


Gruß

Hubert

Autor: Thomas H. (pcexperte) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo alle zusammen,

ich habe gestern die Platine von Hubert bekommen, verzinnt und Lötlack
für faire 10EUR. Für den Preis ist die Qualität O.K., einige Löcher sind
etwas aus der Mitte und an einer Stelle ist die Verzinnung etwas sehr
dünn.

Für den Hobbybereich aber gut zu gebrauchen und das zu einem fairen
Preis.

Ich habe auch schon angefangen zu löten und es geht sehr gut auf der
Platine, ich löte bleifrei und die Lötstellen sind gut.

Leider habe ich gerade keine Cam um ein Bild ein zu stellen, aber es
lohnt sich mal bei Hubert zu ordern.

Schönes WE alle zusammen ;)

Gruß
Thomas Heldt

Autor: Michi Müller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich kann mich dem nur anschließen.
Die Platine ist einwandfrei.

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Besteht vieleicht noch weiteres Intresse an Platinen , auch andere,
nicht nur die von dem Webserver?



bei bedarf einfach an :

axel.internet [at] gmx.de

Autor: Karoly Kovacs (koka55)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Was kostet eine (andere - also nicht der Webserver) Platine in
Euro-Platinengrösse (160x100mm) nach österreich geliefert?

Danke,
Karoly

Autor: hubert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Karoly Kovacs

Kannst du mir vieleicht noch mal eine e-mail mit den Spezifikationen
schicken (Gebohrt...etc)?

axel.internet[at]gmx.de

...

Autor: Axel M. (92axel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Inzwischen habe ich mich angemeldet!

Ich mache noch mal ein Angebot:


Eine Euro-Karte bis 200 Löcher einseitig inklusive Versand
für *15€*



Pro angefangenen weiteren 100 Löchern 2,00€!!

Versand innerhalb 3 Tage!!!


Einfach e-mail an axel.internet [at] gmx.de

Gruß und Frohe Weihnachten

hubert

Autor: Wilfried (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Axel,
kommen die Platinen mit Rechnung, oder am Finanzamt vorbei?.
Ist ja wohl schon ein richtiger Verdienst bei dem Preis, für
den man bei BILEX schon richtige zweiseitige durchkontaktierte
+ Lötstop bekommt.
Gruß Wilfried

Autor: Axel M. (92axel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Also wenn ich das bei BILEX richtig verstehe, dann kostet eine
einseitige unbelegte Platine innerhalb von 3 Tagen:
9,44€/dm²*1,6dm²=15,67€
Sind insgesamt: 15,67€ + 2€ Folie + 4€ Versand = 21,67€ Bei mir wären
das nur 15€. Das ist immer hin eine Preisdifferenz von 6,67€.

Gruß

Axel

Autor: Axel M. (92axel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Und wenn man das mit dem Kalkulator macht, ich habe es so anhand der
Tabellen ausgerechnet, dann komme ich auf 20,12€ + Versand.

Das ist auch mehr als bei mir!

Gruß

Axel

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
