Diagramm für Datenübertragungen erstellen
von Schmandleader (Gast)

Lesenswert?
• ▲
▼
Wie erstellt ihr Diagramme für Bitübertragungen?
In Datenblättern sieht das immer gut aus.
Aber ich finde kein Programm dafür.

: Verschoben durch Moderator
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von Jojo (Gast)

Lesenswert?
• ▲
▼
Plantuml oder wavedrome

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von Schmandleader (Gast)

Lesenswert?
• ▲
▼
Jojo schrieb:
> Plantuml oder wavedrome

cool danke

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von c-hater (Gast)

Lesenswert?
• ▲
▼
Schmandleader schrieb:

> Wie erstellt ihr Diagramme für Bitübertragungen?

Mit einem Texteditor und einem für den Zweck geeigneten Font. So ein
Font läßt sich mit dem Suchbegriff "xwave font" finden. Allerdings
erstaunlich schwer.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von Falk B. (falk)

Angehängte Dateien:
Lesenswert?
• ▲
▼

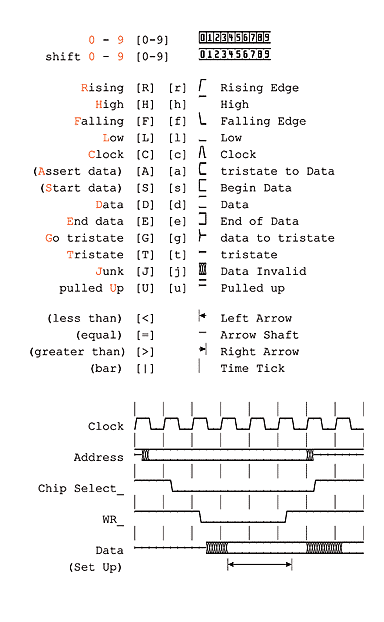

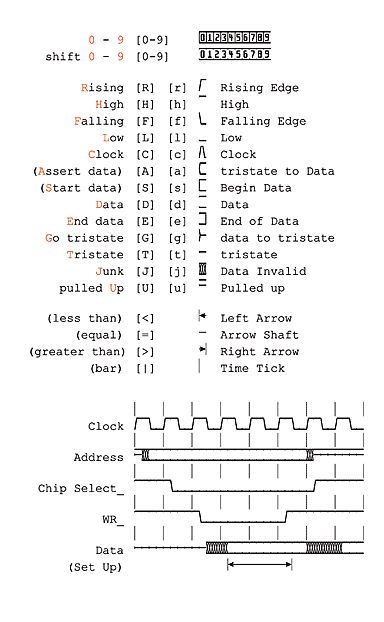

Siehe Anhang.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von W.A. (Gast)

Lesenswert?
• ▲
▼
Drawtiming - erlaubt auch Eingabe von Beziehungen zwischen den Signalen
http://drawtiming.sourceforge.net/

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von Markus F. (mfro)

Lesenswert?
• ▲
▼
LaTeX: https://nathantypanski.com/blog/2014-10-29-tikz-timing.html

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Diagramm für Datenübertragungen erstellen
von HildeK (Gast)

Lesenswert?
• ▲
▼
Falk B. schrieb:
> Siehe Anhang.

Gefällt mir gut. Nur: Bei Zahlen kommt nur die Variante Shift-[0-9], die
andere gibt es nicht (bei mir hier).
Macht nichts, danke fürs Anhängen, könnte mal nützlich sein. 😀

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
