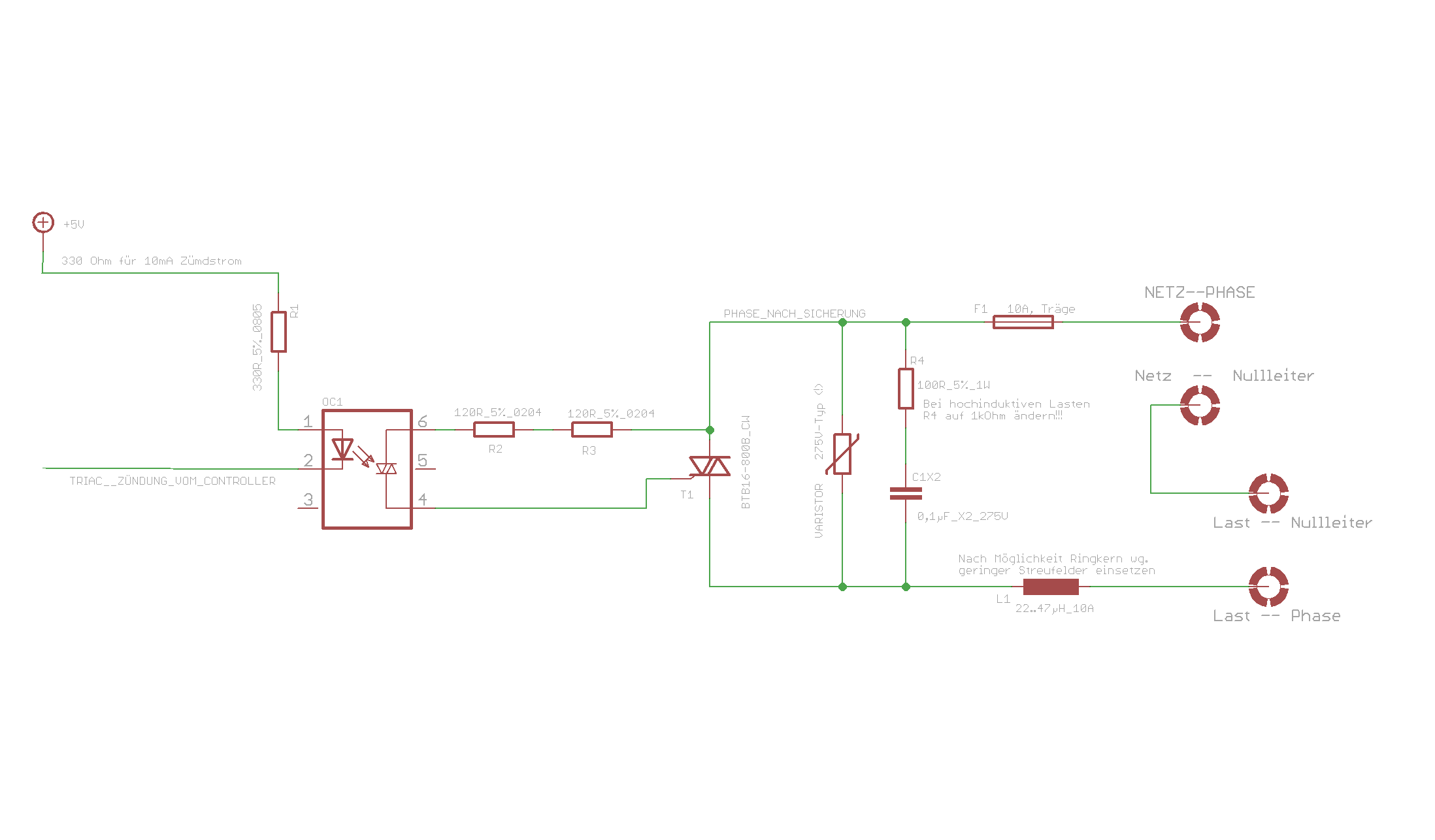

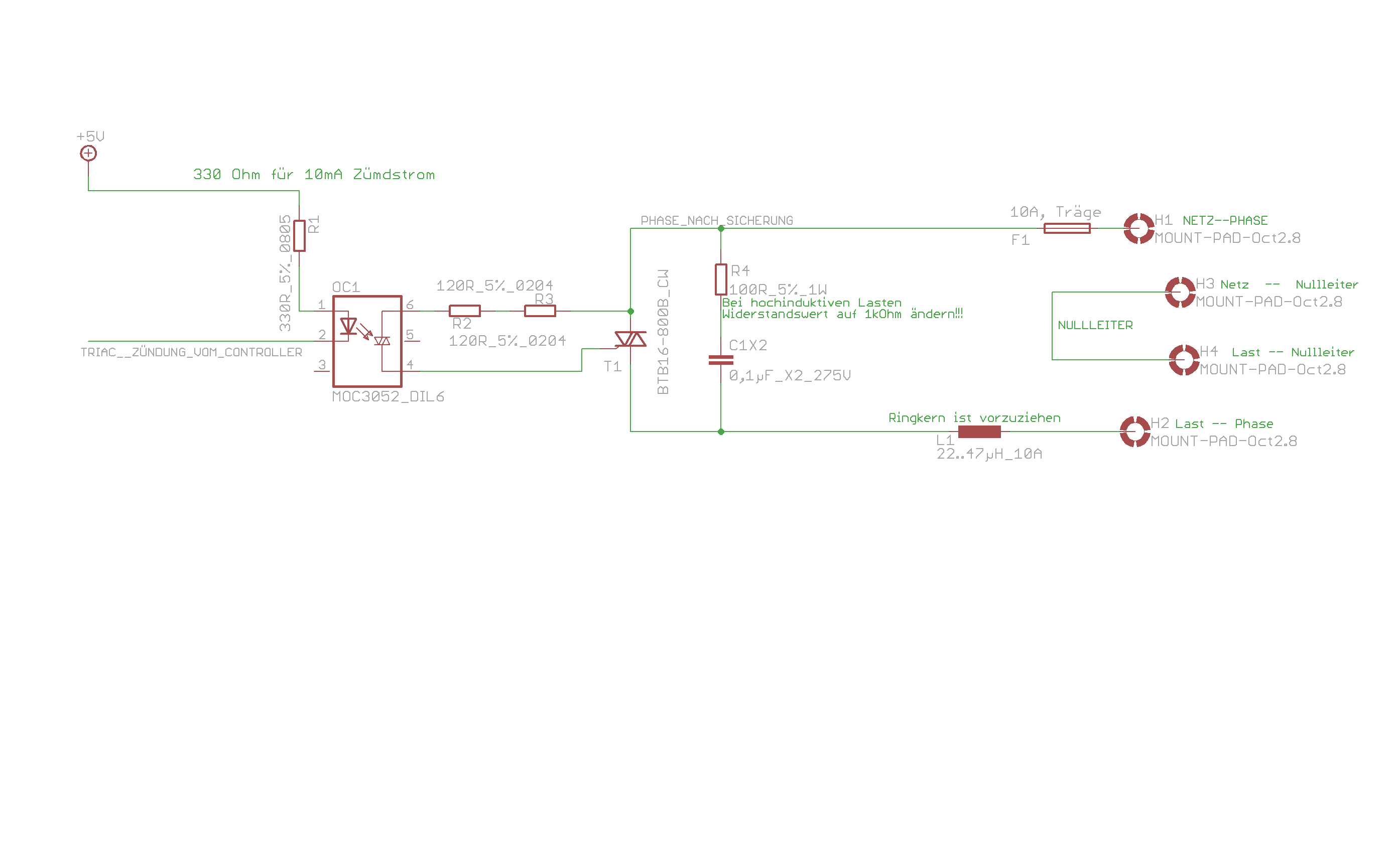

Beispiel für eine 10A Phasenanschnittsteuerung mit einem Optotriac zur Potentialtrennung zum µC sowie eines weiteren Leistungstriacs inclusive Snubber und Filterdrossel.
