ATxmega-Experimentierplatine in Gold/Schwarz ab 12.04.10 eventuell Bausatz

OP Persönliche Seite #1650549
Lesenswert?

Hallo Forum,

ab dem 12.04.10 ist die neue Auflage der Atxmega-Platine bei mir und ich
kann Sie an interessierte verteilen. Ich werde Euch die Platine dann
fuer EUR13+Versand (2EUR im Inland) anbieten koennen. Kurz zu den
Eckdaten:

Groesse:     140x100mm FR4
Loetstopp:   vorhanden, Farbe: schwarz
B-Druck:     beidseitig vorhanden (weiss)
Strukturen:  6mil Leiterbahnen, 12mil Vias
Oberflaeche: chemisch Nickel-Gold

Sollten sich genug Interessenten fuer einen Komplettbausatz einfinden,
waere ich dazu ebenfalls bereit (ab und bis zu einem gewissen Umfang).
Dort koennte ich aber die Kosten nicht vorfinanzieren und die Bestellung
erst nach Eurem Zahlungseingang absenden. Die Platine selbst ist ab dem
12.04 "auf Lager" und kann dann sofort an Euch versendet werden. Versand
ins Ausland ist kein Problem, Versandkosten (Porto+Verpackung) gebe ich
an Euch weiter.

Wer es noch nicht mitbekommen hat hier noch ein paar Projekt-Infos:
---
- Platine basiert auf ATxmega128A1 (TQFP 100, 3V3)
- 48 I/Os, 2.56mm-Raster, pro Port benutzbar
- Hauptquarz, trimmbarer Uhrenquarz
- DAC mit Verstaerkerstufe (OpAMP TS912)
- Mit bis zu 16MB SDRAM bestueckbar, EBI-Port vorhanden
- 8 Taster und LEDs
- USB, bus-powered bis 500mA (konform, unterstuetzt also USB-suspend)
  auf Basis des FT232
- IrDA Empfangsmodul, Sendediode
- microSD-Slot
- RGB-LED (Reichelt)
- Dreh-Encoder
- Darlington-Array
- Optokoppler

Bisher sind dem Projekt >80 Leute angeschlossen, die per Mailingliste
erreichbar sind. Wer bestellt, kommt dort ebenfalls drauf. Die aktuelle
Platine hat keine bekannten Probleme mehr, das USB-Power-Problem ist auf
dieser Platine behoben worden. Den Rest kann man als "gut getestet"
betrachten. Ich habe nur Fehler behoben, keine weiteren Aenderungen
vorgenommen.

Weitere Infos hier:
Platine:
http://svn.coremelt.net/atxmega128a1_board/trunk/pcb/

Code-Beispiele (USB, SDRAM/EBI, SDCard, Encoder):
http://svn.coremelt.net/atxmega128a1_board/trunk/sources/

Doku und Datenblaetter:
http://svn.coremelt.net/atxmega128a1_board/trunk/doc/

Infos zur Bauteilbeschaffung:
http://svn.coremelt.net/atxmega128a1_board/trunk/pcb/where_to_get_parts.txt

Wer Interesse hat schreibt mir bitte PN oder mailt an linuxgeek at
freenet punkt de.

Greets,
Michael

P.S. Bitte diesen Thread nicht wieder dazu benutzen, um esotherische
Diskussionen zu fuehren. Danke.

P.S.S. Zahlung erfolgt (wie ueblich) per Vorkasse auf ein deutsches
Bankkonto.
Angehängte Dateien:
OP Persönliche Seite #1650692
Lesenswert?

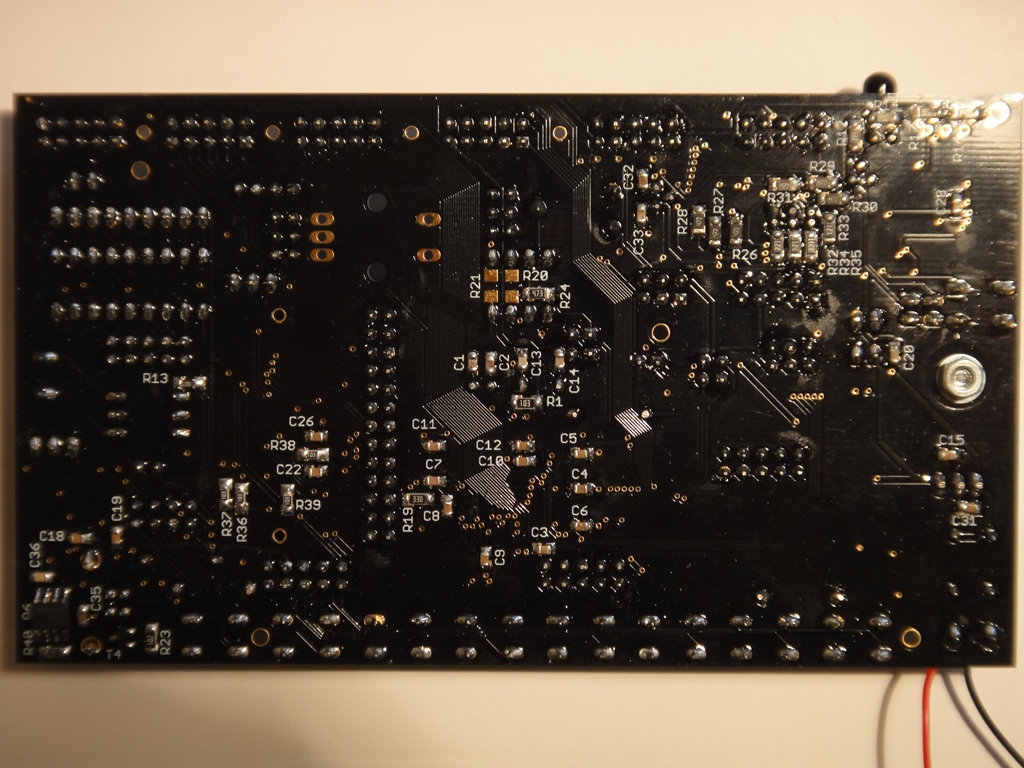

Zuer Ergaenzung: Aufgebaut koennte das ganze in etwa so aussehen wie im
Bild gezeigt (die neue Platine 1.1 wird schwarz).

Um noch ein paar Fragen gleich im Vornherein zu beantworten:
(siehe auch http://svn.coremelt.net/atxmega128a1_board/trunk/README)

Programmiert kann der Xmega werden ueber PDI oder JTAG. Als Programmer
kann verwendet werden:
 - neue Version des AVR ISP mkII (mit interner LED) per PDI
   (duerfte am guenstigsten sein)
 - STK600 per PDI und JTAG
 - JTAG ICE mkII per PDI und JTAG

Windows-User bitte auf jeden Fall die aktuellste Version des AVR-Studios
verwenden, da gab es bis vor kurzem noch Probleme, die mir viel Nerven
gekostet haben. Dann auch FW-Update fuer Eure Programmer durchfuehren.

Linux-User: Die aktuelle Version von avrdude (5.9) kann problemlos mit
dem Xmega umgehen. Wer eine Toolchain braucht, die den Xmega
unterstuetzt, kann z.B. dieses build script verwenden:
http://svn.coremelt.net/atxmega128a1_board/trunk/tools/toolchain/build-avr-gcc-4.3.3-libc-1.6.7-insight6.8.zip

Bootloader-Support: Ein Mitmacher hat berichtet, dass er den
chip45boot2-Bootloader erfolgreich mit dem Board am Laufen hat. Infos
hier:
http://svn.coremelt.net/atxmega128a1_board/trunk/sources/chip45boot2/
Das heisst: Wer keinen Programmer hat, der den Xmega unterstuetzt,
laesst sich diesen einmal programmieren und kann ihn dann per USB ueber
die Bootloader-GUI (leider prop. und Windows) flashen.

Wer noch nicht so erfahren im Loeten ist, kann sich folgende Hinweise zu
Gemuete fuehren:
http://svn.coremelt.net/atxmega128a1_board/trunk/doc/manual/precompiled/xmega128a1_board_manual.pdf

Alles, was Ihr braucht, ist im Repository zusammengetragen:
http://svn.coremelt.net/atxmega128a1_board/trunk/

Unter Linux auschecken mit:
$ svn co http://svn.coremelt.net/atxmega128a1_board/trunk/

Wer keinen SVN-Client hat, kann sich das komplette Paket auch direkt
herunterladen:
http://coremelt.net/files/software/repository-tarballs/atxmega128a1_board.tar.gz

oder online etwas schoener browsen mit:
http://viewvc.coremelt.net/viewvc/atxmega128a1_board/trunk/

Greets,
Michael
Angehängte Dateien:
OP Persönliche Seite #1653966
Lesenswert?

Persönliche Seite #1660648
Lesenswert?

Michael G. schrieb:
> Ich bin gerade noch dabei ein kompaktes Netzwerkmodul auf Basis es
> ENC28J60 und der MagicJack zu routen, welches sich zur Eigenherstellung
> eignet. Man kann es dann direkt an einen der Ports des Boards
> anschliessen, so dass das SPI-Modul korrekt verbunden wird und die
> Betriebsspannung ebenfalls ueber den Port-Header bezogen werden kann.

Hattest du nicht noch einen Stecker, der an den Speicherbus geht? Wenn
ja, kannst du da ja auch einen Realtek Netzwerkchip dranmachen. Oder
einen CP2200 (den es neben dem Übertrager bei CSD gibt).
OP Persönliche Seite #1663593
Lesenswert?

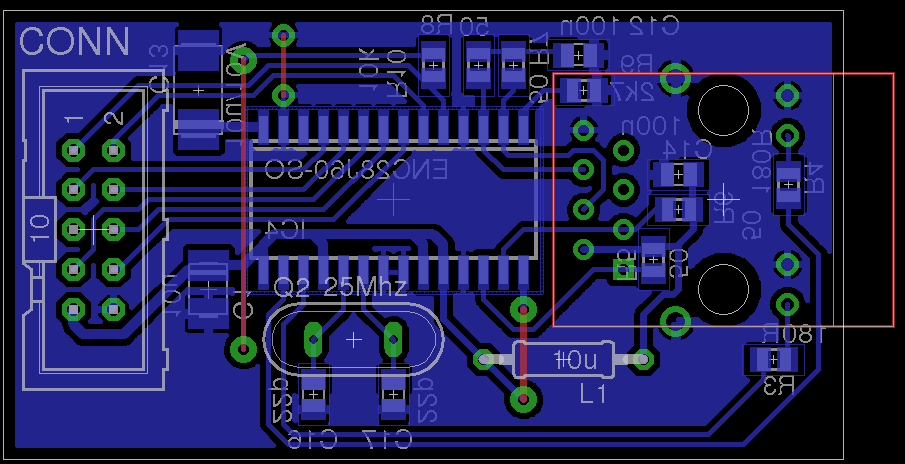

Momentan wohl eher nicht, aber ich habe das Design so gehalten, dass man
es problemlos selber herstellen kann (einseitig 12mil mit grossen Vias).
Siehe Anhang. Vielleicht kommen noch ein paar andere Layouts in dieser
Richtung, mal sehen. Die Platinen koennte ich in kleiner Stueckzahl auch
selber fertigen, falls es jemand gar nicht beherrscht.
Angehängte Dateien:
#1667065
Lesenswert?

Michael G. schrieb:
> Die Platinen werden voraussichtlich naechsten Montag bei mir eintreffen.

Na toll. Ich habe die Überweisung für den 9. eingegeben. :-} Dann ist
das Geld voraussichtlich am Dienstag da. Na jedenfalls will ich immer
noch die Platine. Bitte nicht anderweitig weggeben.

Magst Du bitte auch ein PDF-Export von Schaltplan und Layout der
Ethernet-Platine in's SVN stellen? Das wäre nett.

Übrigens: Die lange Brücke links vom ENC scheint mir an dem Ende neben
dem Quarz in der Luft zu hängen. Kann das sein?
OP Persönliche Seite #1668160
Lesenswert?

Michael D. schrieb:
> Michael G. schrieb:
>> Die Platinen werden voraussichtlich naechsten Montag bei mir eintreffen.
>
> Na toll. Ich habe die Überweisung für den 9. eingegeben. :-} Dann ist
> das Geld voraussichtlich am Dienstag da. Na jedenfalls will ich immer
> noch die Platine. Bitte nicht anderweitig weggeben.

Keine Angst, es sind mehr als genug vorhanden :P

> Magst Du bitte auch ein PDF-Export von Schaltplan und Layout der
> Ethernet-Platine in's SVN stellen? Das wäre nett.

Alles muss man selber machen oO"

> Übrigens: Die lange Brücke links vom ENC scheint mir an dem Ende neben
> dem Quarz in der Luft zu hängen. Kann das sein?

Nein, das sieht nur so aus.
Die Platinen waeren heute schon hier gewesen aber damit hab ich nicht
gerechnet, es bleibt also bei Mo.

An alle anderen: Bitte kaufen ;)

Michael
OP Persönliche Seite #1674846
Lesenswert?

Aus gegebenen Anlass nochmal einen Hinweis auf die Doku:

http://svn.coremelt.net/atxmega128a1_board/trunk/doc/manual/precompiled/

Die bezieht sich zwar noch auf die erste Auflage, da hat sich aber nun
nicht soviel geaendert, dass sie nicht mehr gueltig waere, vor allem
sind dort noch ein paar Hinweise zum Aufbau der Platine.

Die (aktuelle) Stueckliste ist hier:
http://svn.coremelt.net/atxmega128a1_board/trunk/pcb/atxmega128_board.bom

Alles fuer Eagle 5.x:
http://svn.coremelt.net/atxmega128a1_board/trunk/pcb/v1.1/

Schaltplan usw. als PDF:
http://svn.coremelt.net/atxmega128a1_board/trunk/pcb/export/

Schaut Euch das Zeug bitte an, um unnoetige Fragen/Fallen zu vermeiden.
Wer sich dann noch unsicher ist, kann gerne auf die Mailingliste posten,
dort sollte jeder eine Willkommensmail mit weiteren Hinweisen erhalten.
Diese Mail ist sozusagen als Zahlungsbestaetigung zu sehen.

Noch kurz zum SDRAM: Nicht jeder beliebige kann verwendet werden,
sondern 4- und 8-bittige SDRAMs bis 128MBit. Fuer 8-Bitter sind
entsprechende Pullups vorgesehen, so dass die Datenleitungen nicht
flattern. Wer den SDRAM bestueckt, sollte aus EMV-Gruenden die
EBI-Stiftleiste nicht bestuecken.

Es wurde damals auch hitzig auf der Mailingsliste mit
Erfahrungsberichten diskutiert, das Archiv findet sich hier:
http://lists.coremelt.net/pipermail/atxmega-sammelbestellung/
(Sep-Okt 2009 hauptsaechlich).

Sollten sich noch Leute finden, die Code-Beispiele oder sonstiges
beisteuern wollen, waere das natuerlich schoen. Dann auf die Liste
posten oder auch mir direkt zukommen lassen. Ich werde es nach Pruefung
dann einchecken.

Greets,
Michael
OP Persönliche Seite #1679384
Lesenswert?

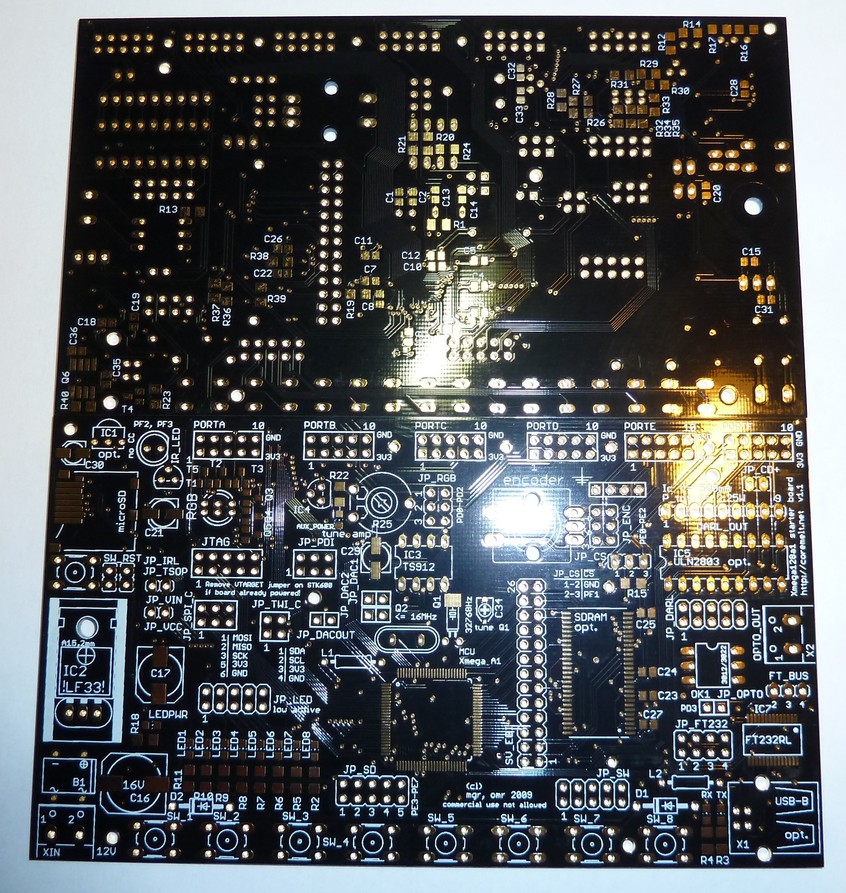

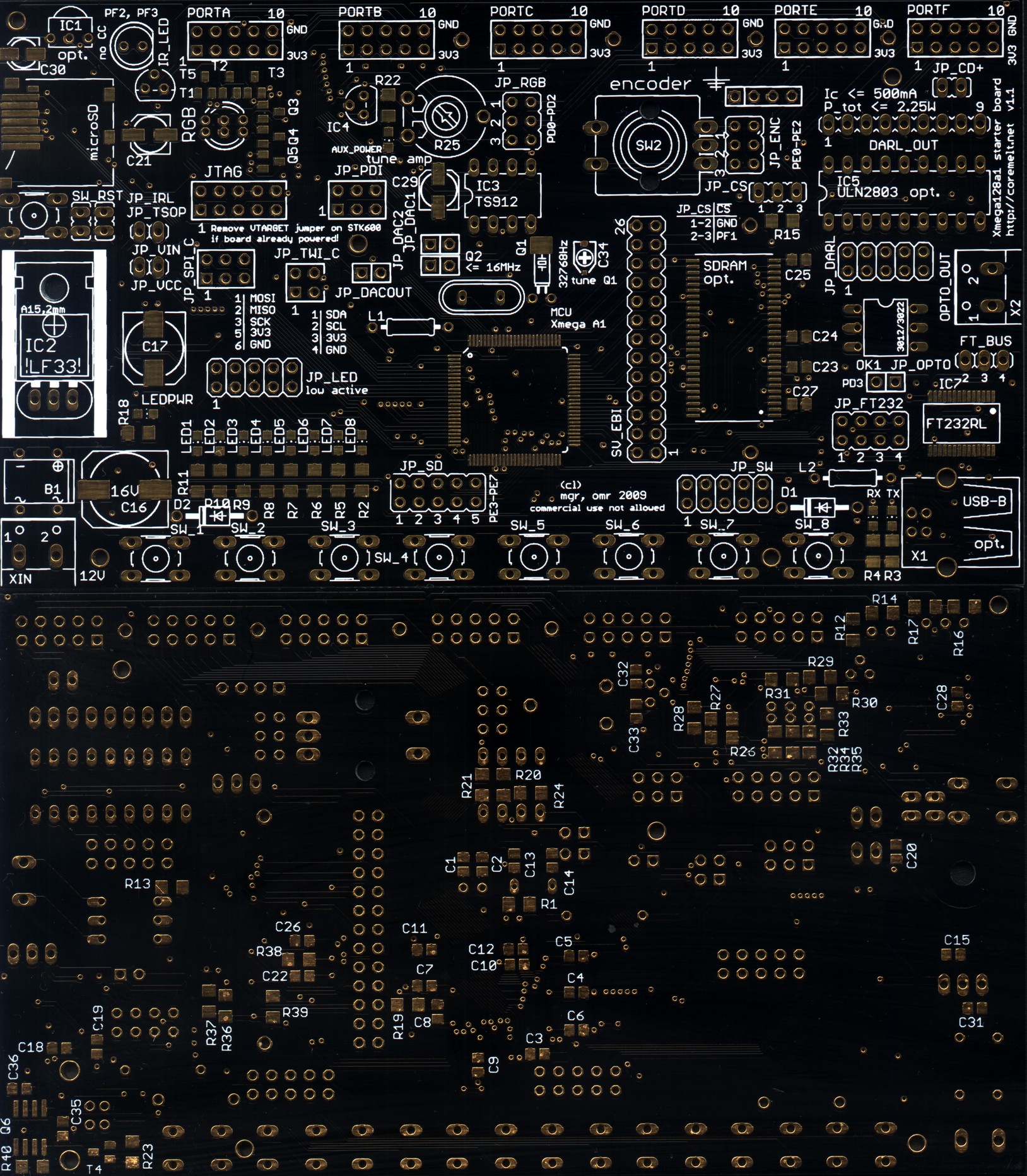

Ich hab die Platine mal gescanned. Kommt sie gar nicht wirklich zur
Geltung damit ;) Aber man kann sich die Details ansehen. Siehe auch
http://www.mikrocontroller.net/attachment/74998/xmega_v11.jpg

Hier nochmal die Preise:
1 Platine: 13EUR
2 Platinen: 11EUR/Stueck
Versand: Deutschland EUR2, benachbartes Ausland EUR4

Danke an alle, die noch eine kaufen.

Michael

P.S. Falk: Hab erst spaeter gesehen dass das File so gross ist :P
Angehängte Dateien:
Gast #1686813
Lesenswert?

Interesse hätte ich schon, aber leider keine Zeit und Lust das
SMDgezuppel zulöten. Evtl. bekommst Du die Platinen los, wenn Du sie
fertig oder zumindest die SMD Sachen bestückt hier oder bei ibäääh
anbietest.
OP Persönliche Seite #1689932
Lesenswert?

Thomas R. schrieb:
> Wenn du wirklich eth brauchst und damit auch irklich umgehen kannst dann
> kauf/bau dir ein modul und steck es draf. Sollte nicht so schwer sein.

Diese hier z.B.:
http://svn.coremelt.net/atxmega128a1_board/trunk/pcb/addons/ethernet_module/

laesst sich direkt mit einem Port verbinden.
Aber Leute, die staendig nur zu maulen haben, haben sowieso kein echtes
Interesse an der Sache, das hat sich hier hundertfach bewiesen.

Michael
OP Persönliche Seite #1692645
Lesenswert?

Goodie ich geh hier auch nochmal mit dem Preis runter: Fuer
55EUR+Versand koennte die Platine aus
Beitrag "Re: ATxmega-Experimentierplatine in Gold/Schwarz ab 12.04.10 eventuell Bausatz" ihren Besitzer
wechseln. Wenn ich bedenke dass die Teile alleine schon bestimmt 40EUR
wert sind halte ich das fuer sehr fair. Ist einiges an Arbeit, das
aufzubauen. Auf dieser Platine hab ich das USB-Problem mit einem
schnieken Patch behoben, es funktioniert also alles wie vorgesehen, auch
der USB-Suspend. Ausserdem ist noch einer der raren 4-Bit-SDRAMs drauf.
Einzig und allein der RGB-Teil ist unbestueckt.

Greets,
Michael
#1694381
Lesenswert?

Hallo,

ich habe mir für das Board von IT-WNS den oben empfohlenen SDRAM-Chip
besorgt (MT48LC16M8A2P), weiss aber noch nicht so richtig, ob ich den
einlöten soll.

Welche Nachteile gibt es bei Verwendung des oben empfohlenen 8Bit-SDRAMs
gegenüber dem 4Bit-SDRAM-Chip?

Habt ihr eine Typenbezeichnung für den 4Bit-SDRAM-Chip? Kann ich ihn mir
evtl. von einem alten RAM-Riegel ablöten?


Gruß,
Thomas T.
Gast #1695334
Lesenswert?

Wo liegt denn der aktuelle Preis für die Leerplatine?

Habe eben gerade auf youtube mal die videos angesehen; gut gemacht!! war
nur erschrocken über dein Riesenpaket mit den Platinen. Dies müssen ja
gut 200 Stück gewesen sein.

Sind diese Platinen eigentlich fehlerfrei und haste auch mal einen
EMV-Test durchgeführt wie sich das Board dann verhält? Denke mal da
gerade an die SDRam Anbindung.
OP Persönliche Seite #1695350
Lesenswert?

Eine Platine EUR13, zwei Platinen EUR11/Stueck.
EMV-Test nein, aber die Funktion des RAMs wurde vielfach getestet.
E-Test wurde durchgefuehrt. Bekannte Fehler gibt es momentan nicht.

Michael

P.S. Ganz so viele sind es nicht, aber es sind einige, ja. Sonst haetten
sich auch die ganzen Extras nicht gelohnt bzw. waeren nicht moeglich
gewesen. Da ich davon kaum alle verkaufen werde sollte auch der Preis
einleuchtend sein, der ist sowieso gering fuer eine Platine solcher
Qualitaet und mit diesen Extras.
OP Persönliche Seite #1695406
Lesenswert?

Noch kurz ein Hinweis zur Netzwerk-Platine. Ich waere bereit, zwei von
diesen Platinen voll aufgebaut anzubieten fuer EUR25/Stueck. Die Teile
sind teilweise etwas mistig zu beschaffen, vor allem der vermaledeite
25MHz-Quarz, den muesste ich erst noch besorgen und dafuer mal ne extra
Tour reiten (CSD hat den ENC28J60 aber keinen passenden Quarz...) Dann
muss auch die Platine hergestellt, gebohrt und bestueckt werden.

Wer also daran interessiert ist, soll sich bei mir melden.
Koennte ein paar Tage dauern, da ich die Platinen ja noch herstellen
muss.

Gruss,
Michael
Gast #1697232
Lesenswert?

Hallo Michael,

Schaut gut aus das Board! Ich habe hier ein XPLAIN, das hat aber nur 2
Header bzw sind je ein Port sinnlos mit LEDs und Tastern verbunden...
Wie kann ich das Board bei dir bestellen? Hab nach ner E-Mailadresse von
dir gesucht aber nicht gefunden.

Guesse,
Jan
Gast #1697244
Lesenswert?

Moin,

Jan schrieb:
> Schaut gut aus das Board! Ich habe hier ein XPLAIN, das hat aber nur 2
> Header bzw sind je ein Port sinnlos mit LEDs und Tastern verbunden...

Das XPLAIN ist auch keine Experimentierplatine. Es wurde für
Schulungszwecke rund um Interna, sowie Programmierung derselben, für die
xMegas entworfen.

MfG
OP Persönliche Seite #1697609
Lesenswert?

Jan schrieb:
> Hallo Michael,
>
> Schaut gut aus das Board! Ich habe hier ein XPLAIN, das hat aber nur 2
> Header bzw sind je ein Port sinnlos mit LEDs und Tastern verbunden...
> Wie kann ich das Board bei dir bestellen? Hab nach ner E-Mailadresse von
> dir gesucht aber nicht gefunden.
>
> Guesse,
> Jan

Entweder Benutzernachricht oder Mail an linuxgeek -at- freenet -dot- de.
Hatte ich aber weiter oben auch mal geschrieben.
#1703583
Lesenswert?

Hallo,

ich habe die Pinbelegung natürlich nicht nochmal vorher geprüft, sondern
meine RGB-LED von Reichelt gleich eingelötet, um sie dann kurz danach
wieder auszulöten... :-(

Gibt es tatsächlich Pinbelegungen der RGB-LEDs, die von der Reichelt-LED
abweichen? Ich hab' mal etwas im Netz gesucht, bin aber bei den
6-Pin-LEDs immer auf dieselbe Belegung gestossen...

Naja, das angehängte Foto zeigt meine Behelfslösung: Mittlere Pins
normal einlöten, "obere" Pins kürzen und flexiblen Draht anlöten,
"untere" Pins in "obere" Löcher verlöten. Drahtenden dann in den
"unteren" Löchern verlöten. Sieht eigentlich ganz annehmbar aus.

Wenn ich die LED diesmal nur richtig herum eingelötet hätte... :-( Sind
ja aber nur Rot und Grün vertauscht. Damit kann ich leben. Die LED kommt
jedenfalls nicht mehr raus!

Gruß,
Thomas
Angehängte Dateien:
OP Persönliche Seite #1703593
Lesenswert?

Thomas T. schrieb:

> Wenn ich die LED diesmal nur richtig herum eingelötet hätte... :-( Sind
> ja aber nur Rot und Grün vertauscht. Damit kann ich leben. Die LED kommt
> jedenfalls nicht mehr raus!

OK Du hast sie zusaetzlich noch falsch herum eingeloetet, da die flache
Seite nach rechts zeigt, nicht nach links. Das haett ich vllt. auf dem
B-Druck nochmal extra klar machen muessen, sieht man aber auch wenn man
mal auf den Bestueckungsplan bzw. ins Board guckt. Ich glaub langsam
Olli hat das Ding damals falsch gezeichnet aber ich hab's mal akribisch
nachkontrolliert und es war trotzdem falsch...
#1703636
Lesenswert?

Hallo Michael,

der B-Druck ist schon ok, ich hatte ja auch zusätzlich das PDF mit dem
B-Druck auf dem Monitor (zum vergleichen).

Ich habe jedoch die LED bearbeitet, sprich die Drähte angelötet, bevor
ich sie eingebaut habe. Da hab' ich es einfach verschlafen, auf die
abgeflachte Seite zu achten.

Thomas
OP Persönliche Seite #1703694
Lesenswert?

Zu der IR-LED auch gleich noch ne Anmerkung: Wer den kleinen 1R
Widerstand einloetet muss sich klar sein, dass er die LED nur pulsen
darf (wie man das mit IR-LEDs ueblicherweise so macht), wer mit dem
1R-Widerstand dauerhaft einen aktiven Pegel anlegt, killt die LED
natuerlich. Ist aber so verschaltet dass man das HW-Modul vom Xmega
damit verwenden kann. Code waere auch mal ganz nett an der Stelle ;)

Michael

P.S. Das sind aber Sachen, die alle schon in der Aufbauanleitung stehen.
Wollt es trotzdem nochmal erwaehnen.
OP Persönliche Seite #1707746
Lesenswert?

Kleiner Hinweis zu den Widerstaenden R20 und R21: Die haben keinen Wert,
weil das der Spannungsteiler fuer den zweiten OpAmp ist, den kann man
sich selber so einstellen, wie man ihn braucht.

Um wiederkehrende Fragen zu vermeiden, schaut Euch mal das hier an:
http://svn.coremelt.net/atxmega128a1_board/trunk/doc/manual/precompiled/xmega128a1_board_manual.pdf

Michael
Gast #1718027
Lesenswert?

Ist ja schon wie auf dem türkischen Basar ....

Sehe halt endlich ein, deine Platine will niemand mehr haben. Die
Schieberei von Dir geht einem langsam auf die ....


Ethernet fehlt halt oder die entsprechende Software für eine besonderes
Projekt, kannste die ja mal was überlegen wozu deine Platine alles
taugt.
Persönliche Seite #1718034
Lesenswert?

Ethernet-fan schrieb:
> Sehe halt endlich ein, deine Platine will niemand mehr haben. Die
> Schieberei von Dir geht einem langsam auf die ....

Da macht sich jemand die Mühe eine Platine zu entwerfen und zu layouten.
Dann das Ganze zu bestellen und zu weiterzugeben.
Das alles für einen minimalen "Gewinn" von ein paar Euro pro Platine,
der sicher nicht mal den Stundenlohn abdeckt.
Und dann kommt jemand wie du, der selbst sowas nicht zuwege bringt, nur
um sich zu beschweren.
Nicht mal in der Lage eine Ethernet-Extension zu entwerfen bist du,
ansonsten hättest du es schon längst gemacht anstatt hier rumzumaulen.
#1740561
Lesenswert?

So, habe heute auch eine Platine bestellt.
Ich kann es gar nicht mehr erwarten diese zu bestücken und
rumzuexperimentieren. :)


Eine Frage hab ich allerdings noch:
Warum wurde bei der SD-Karteneinheit auf ein Pullup-Widerstand am
Ausgang der SD-Karte (DO) und an der CS Leistung verzichtet?


Ich möchte mich bei allen bedanken, die sich bei diesem Projekt
beteiligt haben/beteiligen und ein besonderer Dank an Michael G., der
das Projekt aus dem Boden gestampft hat, die Platine
entworfen/entwickelt hat, diese Platine herstellen ließ und jetzt für
sehr kleines Geld verkauft.

@ Alexander Schmidt
Kann dir da vollkommen zustimmen. Ich finde, dass macht doch gerade den
Reiz aus so ein Board mit eigenen Modulen zu erweitern.
OP Persönliche Seite #1744164
Lesenswert?

Julius F. schrieb:
> Eine Frage hab ich allerdings noch:
> Warum wurde bei der SD-Karteneinheit auf ein Pullup-Widerstand am
> Ausgang der SD-Karte (DO) und an der CS Leistung verzichtet?

Ich denke nicht, dass man die braucht. Vermisst hat sie bisher auch
keiner, sollte also kein Problem sein.

Da mich die letzten Besteller immer gefragt haben, ob es noch Platinen
gibt: Ich habe mehr, als ich verkaufen kann und bei Interesse kann jeder
eine haben, der noch eine haben will.

Eine Platine kostet 10EUR+2EUR Versand. Auslandssendungen moeglich und
auch wenn jemand mehr als eine Platine haben will ist es kein Problem.

Gruss,
Michael
OP Persönliche Seite #1764671
Lesenswert?

Hallo an alle,

hat von Euch noch jemand Interesse an einem Komplettbausatz bzw. ein
einem "Bestueckungsservice" fuer die Platine? Falls jemand die
Bauteilbeschaffung oder die Bestueckung scheut, soll er sich mal bei mir
melden bzw. auch hier Interesse kund tun, dann koennen wir da vielleicht
etwas organisieren, wenn sich genuegend Leute melden (mind. eine Hand
voll, vielleicht 5+ Leute).

Gruss,
Michael
#1768234
Lesenswert?

Hi,

ich habe die Platine nun größtenteils bestückt und kann den ATXMega auch
via JTAG programmieren wenn ich die Schaltung direkt versorge. Per USB
gibt es allerdings Probleme:

Stecke ich USB ein, wird die Schaltung versorgt und LEDPWR leuchtet auf.
Sobald aber der FTDI Chip erkannt wurde und ein Comport erstellt wurde
(beim ersten Anschluss einige Sekunden, danach innerhal von 1-2
Sekunden) wird die Versorgungsspannung wieder abgestellt. Stecke ich den
USB Stecker halb ein (ohne Datenverbindung) wird die Platine versorgt.
Sobals der Chip erkannt wird duster.

Woran kann dies liegen? Fehler/Lötbrücke irgendwo auf der Platine?
Mosfet falsch aufgelötet? An sich arbeitet der FTDI, ich habe den
Erwartungsstromwert von 90mA auch mal auf 200 oder 500mA programmiert,
keine Änderung.

Gruß,

Sascha
OP Persönliche Seite #1768301
Lesenswert?

Hi Jungs,

Michael: Oki das sind eigentlich nur noch der 3V3 TSOP, der Kartenslot
und... gruebelt (den Xmega gibbet auch bei Reichelt jetzt, wenn auch
nicht eben besonders preisguenstig) und das war's eigentlich. 1MB SDRAM
gibbet wahrscheinlich nicht (mehr...) auf dem Markt, auch die 4-Bitter
sind sehr schwer zu bekommen leider.

Sascha: Du musst den FT232 korrekt konfigurieren, die Leitung is AFAIR
invertiert, das EEPROM-Image fuer den FT232 gibt es im Archiv:
http://svn.coremelt.net/atxmega128a1_board/trunk/sources/ft232/

lg,
Michael
#1768322
Lesenswert?

Soweit bin ich nun auch gerade gekommen, leider kann ich bei MPROG nur
die RS232 Kanäle invertieren, nicht aber die I/O Control und PWRON# im
Speziellen. Auch das EEProm file ändert da nix. Meine Abhilfe ist nun
lediglich den Port C3 auch auf SLEEP# zu setzen wie Port C4. Damit ist
zwar USB Suspend gegeben, aber der Softstart ist somit leider hinfällig.

Mal davon ab, ist die Mailinglist tot? Meine Anfrage gehört ja nicht
hier in den Markt und ich habe nur diesen Thread, den alten im Archiv
von der Entwicklung und die noch recht spärlichen Dokus von Dir. Fehlt
mir eine Info-Quelle, hat kaum einer die Platine gekauft oder bin ich
der einzige Dussel der das nicht alles auf Anhieb durchschaut?
OP Persönliche Seite #1768326
Lesenswert?

Hm ich weiss etz nich ob das wirklich nen Prob ist das muesst ich mir
nochmal en Detail reinziehen... naja sperrlich. Danke. Ich weiss, aber
immerhin gibt es etwas, was fast niemand liest selbst wenn man immer
darauf hinweist: RTFM. Wie es halt so ist.

Ja auf der Mailingliste is nimmer so viel los fuerchte ich, vllt. sind
Bastler im Sommer sehr inaktiv, wie ich auch immo? oO"

lg
#1768353
Lesenswert?

Entschuldige, die generelle Doku was die Schaltpläne, etc. angeht ist
natürlich vorbildlich. Ich bezog mich auf das tex file und die (noch)
fehlende Beschreibung der einzelnen Funktionsblöcke. Aber da komme ich
auch allein mit Hilfe des Schaltplans zurecht.

Was das FTDI Prob anging dachte ich nur ich hätte etwas übersehen, aber
es scheint wiklich invertiert zu sein. Da ich aber keine großen
Verbraucher auf meiner Platine habe derzeit, ist es mir vorerst egal,
dass er den Mosfet nun direkt durchschaltet. Zum Glück ist das SLEEP#
Signal gegenüber PWRON# invertiert.

Weitere Kleinigkeit, aber nix schlimmes: Die AUX_PWR LED ist laut
Bestückungsdruck falsch herum oder zumindest nicht eindeutig.

Wenn Du nochmal nen SD-Slot, SDRAM, Drehencoder und TSOP übrig hast bzw.
für jemanden bestellst hätte ich auch Interesse.
Gast #1838966
Lesenswert?

Servus Michael G.,

Ethernet-Fan schrieb:
> schieb ... schieb ... schieb  wird doch langsam langweilig

deine Platinen sind einfach Spitze, mach nur ein bisschen Werbung!
Ich verwende deine Platinen in einer professionellen Anwendung. Ich muss
sagen "Hut ab".
Lass dich von solchen Quälgeistern nicht stören.

Gruß XMEGA
Gast #1840492
Lesenswert?

ja klar, ...

eine professionellen Anwendung mit solch einer Leiterplatte ... da wird
mir Angst und Bange.

Alleine die Anbindung des RAMS ist aus EMV-Sicht gesehen extrem
kritisch. Ebenso das gesamte Routing der Platine ist doch mehr als
dürftig.

Na ja, und Ethernet fehlt halt völlig ....
Gast #1840572
Lesenswert?

Ethernet-Fan schrieb:
> ja klar, ...
>
> eine professionellen Anwendung mit solch einer Leiterplatte ... da wird
> mir Angst und Bange.
>
> Alleine die Anbindung des RAMS ist aus EMV-Sicht gesehen extrem
> kritisch. Ebenso das gesamte Routing der Platine ist doch mehr als
> dürftig.
>
> Na ja, und Ethernet fehlt halt völlig ....

>     Beitrag melden | Bearbeiten | Löschen |

Bla und Blub. Ich habe keine XMega Platine aber ich finde es trotzdem
toll das dieses Projekt sich durchsetzen konnte und nicht mitten drin
baden gegangen ist. Wenn die Platine kein Ethernet hat dann mach dir
doch einfach selber eine mit Ethernet. -.-
Gast #1858801
Lesenswert?

Hier mal meine Kandidaten, die ich rausgesucht habe:

Kühlkörper
V 5074A oder V PR18/25

Drehimpulsgeber
STEC12E07 oder STEC12E08

Hier ist halt die Frage, ob mit oder ohne Taster, oder geht das layout
für beide Varianten?
Gast #1859122
Lesenswert?

Laut Datenblatt Seite 79 Punkt 7.4.2.1 ist nur ein Quarz von 0.4..16MHz
zulässig. Die 32MHz Systemtakt kannst Du mittels PLL generieren. Das
Kapitel 7 - System Clock and Clock options solltest Du Dir zu Gemüte
führen.
#1860898
Lesenswert?

Paule schrieb:
> Was lesen?
Ja... was nur...
Die (ausführliche) Doku zum Projekt zum Beispiel?
Die Schaltpläne?
Den anderen Thread zu dieser Platine?

ja... was solltest du nur lesen... echt ne harte Nuss.

> Bei Reichelt steht nciht, welcher Kühlkörper "klicklos" ist,
> und zum Drehimpulsgeber habe ich noch keine Antwort bekommen.
Sag mal...
Klickst du bei nem Drehgeber mit Taster oder bei nem Kühlkörper?
Ja, klicken ist vllt etwas wenig intuitiv, aber im Kontext sonnenklar.
So viel Assoziationsvermögen ist das echt nicht.
Gast #1866399
Lesenswert?

Hat eigentlich schon wer diese Platine aufgebaut ?

Wie sieht es denn mit der Anbindung des SDRAM aus? Kann mir gar nicht
vorstellen, dass diese ohne Lese- und Schreibfehler bei dieser
Layoutgestaltung geht.

@linuxgeek
Ist zukünftig auch eine Ethernetanbindung in Planung oder sollte ich
doch noch den Umweg mit einer Add-On Platine gehen?
#1884429
Lesenswert?

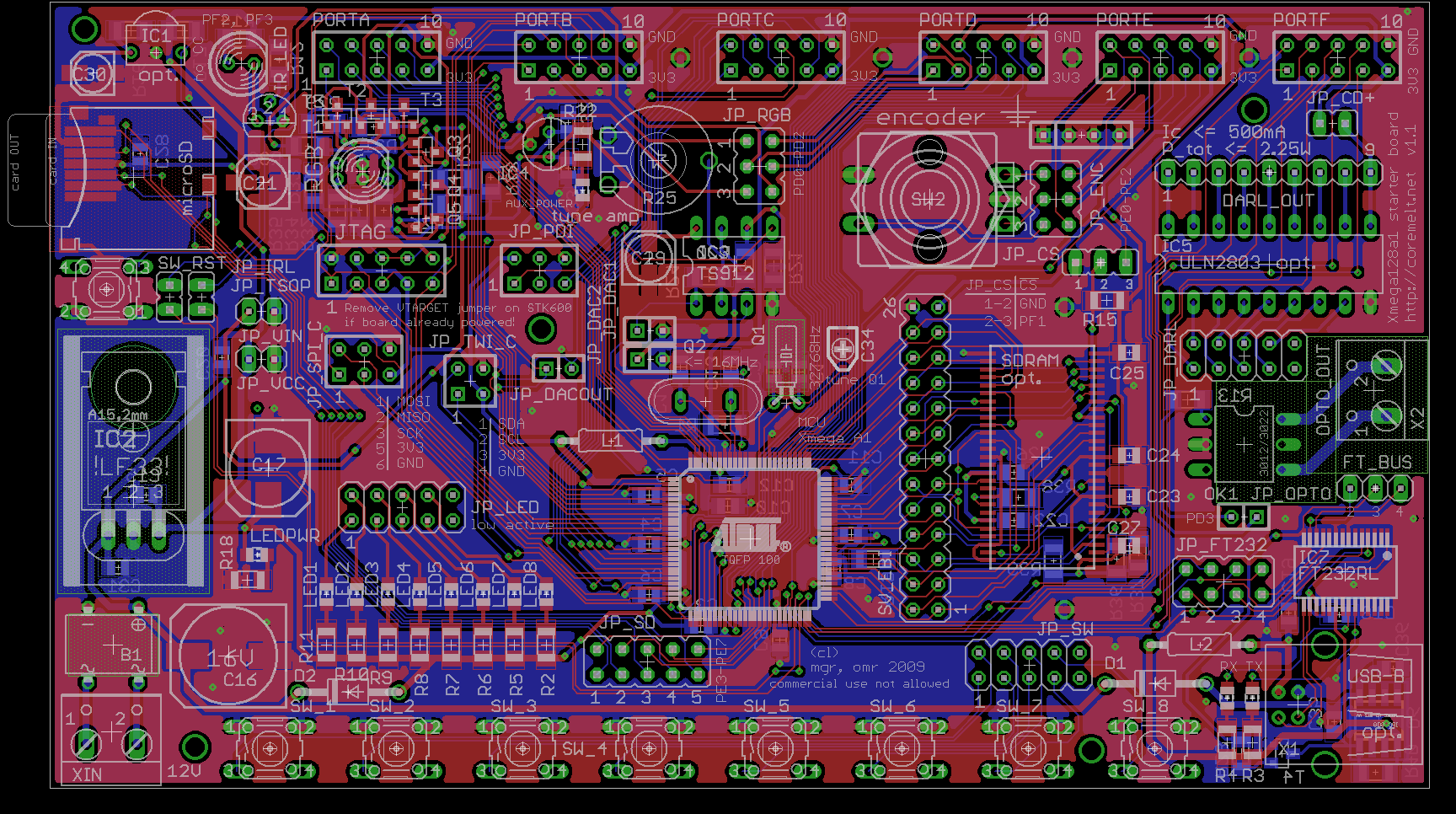

Hier mein Aufbau bisher. Leider noch keine Zeit gefunden diese zu
nutzen...

PS: Die Löstellen sehen original besser aus, insbesondere am FTDI, sieht
im Bild ja aus wie gebrückt. Perfekt ist es aber wie man sieht auch
nicht, habe ohne Lupe, etc. gearbeitet.

Außerdem warte ich noch auf mein Atmel Dragon Programmer, bestellt bei
EEPRO-Student am 29.06, angeblich vorgestern raus gegangen^^
Angehängte Dateien:
OP Persönliche Seite #1886156
Lesenswert?

XMEGA schrieb:
> Servus Michael G.,
>
> Ethernet-Fan schrieb:
>> schieb ... schieb ... schieb  wird doch langsam langweilig
>
> deine Platinen sind einfach Spitze, mach nur ein bisschen Werbung!
> Ich verwende deine Platinen in einer professionellen Anwendung. Ich muss
> sagen "Hut ab".
> Lass dich von solchen Quälgeistern nicht stören.

Hei ;)
Welche Anwendung ist das denn? Hab den Beitrag urspruenglich wohl total
ueberlesen. Wuerde mich freuen wenn nen bissel mehr Feedback kommt.

lg,
Michael
OP Persönliche Seite #1886157
Lesenswert?

Ethernet-Fan schrieb:
> @linuxgeek
> Ist zukünftig auch eine Ethernetanbindung in Planung oder sollte ich
> doch noch den Umweg mit einer Add-On Platine gehen?

Ich find Dich schnuffig (=
Zumal: Haettest Du mal bissel gelesen wuesstest Du unlaegst, dass es
besagte Etherneterweiterung laengst gibt. Und ich das sogar bissel wegen
Dir gemacht hab.

lg,
Michael
OP Persönliche Seite #1939623
Lesenswert?

Gute Nachricht an alle Linux-User, wir haben jetzt einen Bootloader
(http://code.google.com/p/avr-xboot/) angepasst dass er mit dem Board
funktioniert. Damit braucht man nicht mehr zwangslaeufig Zugriff auf ein
echtes AVR ISP mkII sondern muss nur den BL ein mal flashen.

Waere nett mal zu erfahren, was Ihr mit den Boards alles so angestellt
habt, sind ja immerhin ein paar im Umlauf ;)

Greets,
Michael

Antwort schreiben

Bitte melde dich an, um einen Beitrag zu schreiben.

oder

Mit Google-Account einloggen

Die Registrierung ist kostenlos und dauert nur eine Minute.

Jetzt registrieren
