DOGM162 Display

Hans Gast 27.09.2012 11:42 #2849635

Lesenswert?

•

Hallo, ich bin neu im Bereich uC und wollte erstmal ein Display
ansteuern. Nun habe ich mir das DOGM162 zugelegt und scheitere bereits

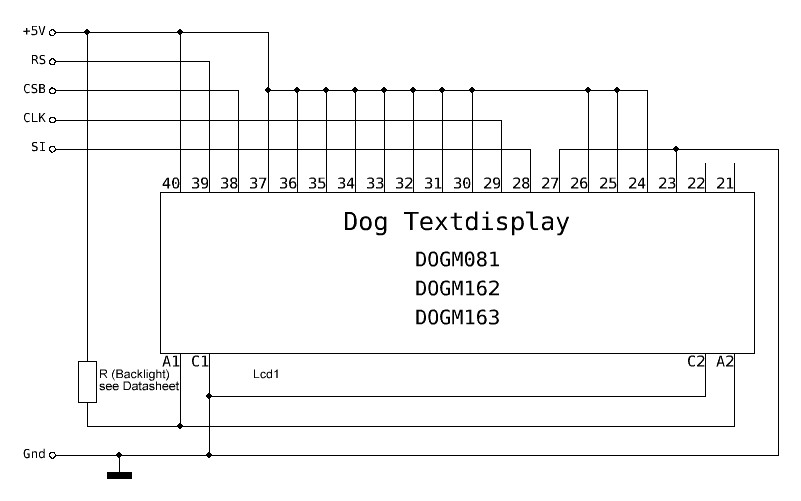

an der verdrahtung. ich habe im Internet diese Anschlussbelegung für 5V
und SPI gefunden. Doch wie ist das zu lesen? Ist das Draufsicht (also
wenn man etwas vom Display ablesen könnte) oder Sicht auf die
Unterseite, sprich Pins?

Danke für Antworten.

mfg Bernd Glatz

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Hans Gast 27.09.2012 11:43 #2849638

Lesenswert?

•

▲
▼

Sorry, vorhin schlechtes Bild

mfg

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thosch Gast 27.09.2012 11:56 #2849658

Lesenswert?

•

▲
▼

1. Nur Fotos und Scans als JPEG (steht übrigens im
Beitrag-schreiben-Dialog)
-> http://www.mikrocontroller.net/articles/Bildformate

2. Wie wär's denn mal, das Datenblatt des Displays zu lesen?
-> http://www.lcd-module.de/deu/pdf/doma/dog-m.pdf
auf Seite 8 ist die Numerierung der Pins dokumentiert.

Gruß,
Thosch

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Gerhard G. (g_g) 27.09.2012 17:18 #2850313

Lesenswert?

•

▲
▼

Hallo,


Hans schrieb:
> Doch wie ist das zu lesen? Ist das Draufsicht (also
> wenn man etwas vom Display ablesen könnte) oder Sicht auf die
> Unterseite, sprich Pins?

Draufsicht, also Display lesen.

Links  unten (1)
rechts unten (20)

Links  oben  (40)
rechts oben  (21)
