Thread
Ersa RDS80 Display defekt - Austausch
Back to topic. Das PDF von 01.01.2026 11:00 mit nur dem Schaltplan ist eine andere Version: dort ist IC1 der 80-polige ELV9890 (Samsung S3P72N5??), davon sind 22 not connected, bleiben 58. Der Programmierstecker fehlt.[code] Pinbelegung IC1
:P2.2/CLO, 24:P2.3/BUZ, 15: XTOUT[/code]
-
Schaltplan mit Transistoren und MOSFETs
R2 680 R4 200 Q4 PNP R3 200 Q3 PNP R1 680 Q2 NPN Q1 NPN Q6 BUZ11 R6 1k R8 470m Q5 BUZ11 R5 1k R7 470m
-
Thread
Verständnisfrage Drehstromtechnik
mir aus vier Stück CD40XX einen 32Hz Dreiphasendrehfeldgenerator gebastelt und damit über drei Stück BUZ11 drei um jeweils 120° versetzt positionierte Elektromagnete aus einem Elektromechanikbaukasten aus den 50ern angesteuert, so dass der zentral drehbar gelagerte Eisenstab in Rotation gebracht werden
-
Zwei ST Leistungshalbleiter auf Lochrasterplatine
ST A335 MALAYSIA BUZ1J ST 99222 BUZ11
-
Safe Operating Area Diagramm eines MOSFETs
FIGURE 3. MAXIMUM TRANSIENT THERMA 10³ 60 OPERATION IN THIS AREA MAY BE LIMITED BY RDS(ON) 10² 2.5µs 50 10µs ID, DRAIN CURRENT (A) 10¹ 100µs 40 TC = 25°C 100µs 30 TJ = MAX RATED 1ms 20 SINGLE PULSE 10ms 10 10⁰ 100ms 0 DC 0 10⁰ 10¹ 10² VDs, DRAIN TO SOURCE VOLTAGE (V) FIGURE 4. FORWARD BIAS SAFE OPERATING AREA www.onsemi.com 3
-
Thread
MOSFET als Stromregler
welcher fließen kann, ist 15 A. Die Schaltung, gefunden im Netz, besteht aus einem N-Kanal MOSFET BUZ11, welcher mit einem OPV angesteuert wird. Sie funktioniert im Prinzip, nur der BUZ11 hält nicht lange durch. Nach meinem momentanen Verständnis kann der das auch nicht, weil er vermutlich, bei hohen
Christian S. schrieb im Beitrag #7910298: > Ein BUZ11 sowie die allermeisten Typen, die man findet, sind für > Schaltbetrieb gedacht. Nun, immerhin KANN der BUZ11 linearen Betrieb UND es gibt sogar eine solides SOA für DC Belastung spezifiziert.
-
Artikel
MOSFET-Übersicht
Rei,csd,Bü 0,18 BSS83P SOT-23 Inf 2,0 60 0,33 0,36 2000 nicht mit BSS83 (ohne P) verwechseln Rei 0,11 BSS84 SOT-23 Fairchild,NXP 2,0 50 0,13 0,35 10000 - Fa 0,28 BSS110 TO-97, SOT-23 Phi 3,0 50 0,17 0,35 10000 - - - PMV65XP SOT-23 Phi 1,4 20 3,9 ? 76 grosser ID für Bauform Spo, RS 0,10 IRF4905S D2Pack
Rei, CBo 0,45 IRF7403 SO-8 irf 4,85 30 8,5 2,5 22 4,5V LL Rei 0,42 IRF7413 SO-8 irf 3,0 30 13,0 2,5 11 4,5V LL Rei,Kes 0,41 BUZ11 TO-220 ST 4,0 50 33,0 90,0 30 LIN, SOA-Grenzen herstellerabhängig! Rei 0,50 BSS83 SOT143 NXP 2,0 10 0,05 0,23 45000 nicht mit BSS83P verwechseln, Substratanschluss herausgeführt
-
Thread
Synchronous StepDown: Regler-IC oder gutes Design gesucht
heutigen Möglichkeiten zur Hand gehabt zu haben. Damals wurde das tatsächlich noch mit diesen UCC3843(?), BUZ11 und TL431 usw. gelöst. Uwe S. schrieb im Beitrag #7878319: > Nein, ich will andere davor warnen, wieder ihre Zeit zu vergeuden. Es > geht nämlich genau wie letztes Mal los...100% Theorie,
-
Elektronischer Schaltplan mit Operationsverstärkern und MOSFETs
4020, 4001, IC1, IC2, IC3, IC4, IC5, IC6, IC8, IC10, IC11, IC12, IC13, IC28, IC30, LM324, LM34, BC548B, BC547, BUZ21ST, FET1, FET2, FET3, FET4, FET5, FET6, 1000uF, 100nF, 10uF, 1uF, 47k, 10k, 1k, 220k, 4.7k, 22k, 100R, 10k, 470R, 2.2k, 4093, 4011, 4049, LF347
-
Pinbelegung des SH79F1611U Mikrocontrollers
SH79F1611U P4.0/AN6 P4.1/AN7 P4.2/AN11 P4.4 P4.5/T2EX P4.6/T3 P4.7/T2 P5.0/MOSI P5.1/MISO P5.2/SCK P5.3/SS P2.7/T1 P2.6/T0/FLT P2.5/PWM21 P2.4/PWM11 P2.3/PWM01 P2.2/PWM2 P2.1/PWM1 P2.0/PWM0 P3.0/PWM3 P3.1/INT40/RXD P3.2/INT41/TXD P3.3/INT42 XTAL2/INT43/P3.4 XTAL1/INT44/P3.5 NC NC GND VDD NC OP2P/P3.6 OP2N/P3.7 AN10/P1.7 TCK/RST/P1.5 TDI/BUZ/P1.4 TMS/AN9/INT1/P1.3 TDO/AN8/INT0/P1.2 C1P/P1.6 OP1N/P1.0 OP1OUT/P0.0 C1N/P0.1 C2P0/AN0/INT46/P0.2 C2P1/AN1/INT47/P0.3 C2P2/AN2/INT47/P0.4 VREF/AN3/P0.5 AN5/P0.7 C2N/AN4/P0.6
-
Thread
Warum find Smart Meter in Deutschland so teuer?
einen Selbsttest machen. _Messen_ ist etwas aufwendiger, deshalb ändert sich da nix. https://www.buzer.de/Anlage_7_MessEV.htm
Erdgas-Strom-DurchschnittsPreise/_inhalt.html Preise für die privaten Haushalte 1. Halbjahr 2024: Durchschnitt 11,87 Cent je Kilowattstunde Erdgas. Strom kostete durchschnittlich 41,02 Cent je Kilowattstunde. ----> Wer mit "strombetriebener" Wärmepumpe heizt und aus einem kWh(el.) ~ 4 kWh Wärme erzeugt. Zahlt
-
Thread
Netzteil EA-PS 7150-04A brummt - Fehler?
Sind sie nicht. Von Pin11 zu beiden Kathoden von V35 und V59 => 0 Ohm
= Dicker Draht R20-24 = unbestückt R25 = 6,8k/6W R26 = 6,8k/6W R48 = 560k R73 = 150k V7,V9,V11 = BUZ 338 V8,V10,V12 = unbestückt V13,V14 = S2020L V15 = FEP30GP --- R34 = 1.5k Bin am editieren/ergänzen, bitte jetzt nichts posten!
-
Artikel
FET
zuverlässig nutzbar. Es gibt auch Typen mit noch geringerer Spannung für Vollaussteuerung. Wer einen BUZ11 ( 4V max.) mit 5V ansteuert riskiert ein Abfackeln des MOSFETs, denn je nach Toleranz kann er bereit ganz gut aufgesteuert sein oder auch nicht. Das soll in den nachfolgenden Diagrammen dargestellt
verschoben), so kann dieser bei 6V nur 8A leiten, für 17A braucht er 7V. Der günstige Fall, daß der BUZ11 schon bei 2V anfängt zu leiten sieht man in der linken, roten Kurve. Wenn man die drei Fälle (min, typ, max) mit 5V ansteuert, erhält man die Arbeitspunkte 1-3 mit einem maximal schaltbaren Drainstrom
-
Nahaufnahme einer Leiterplatte mit Leistungshalbleitern und Spule
ST A514 MALAYSIA BUZ11A G D S BUZ11A 11DQ10 4x 50SQ100
-
Schaltplan eines Inverters/Boost-Converters
+ 9V Gleichspannung R1 1k R2 10k R3 10k R4 1k C1 C2 T1 & T2 = BC377 BUZ 11 21kHz D S BUZ 11 21kHz D S Ringkern Durchmesser ca. 30mm Ausgang
-
ESR-Messgerät auf Schaltplan
R42 R15, R25 R45 LED, 5mm, rot BZ06-56B IN4146 IN4145 BC546 ...R20 ...R21 ...R31 ...R48 7905 7805 BUZ272 IC1 IC2 IC3 IC4 IC5 ...D1 D2 D8-D11 D12-D15 ...14, 75
-
Thread
Voltcraft Labornetzgerät TNG 40
Wenn ich die Schaltung so sehe, wird wohl der Schaltregler etwas überlastet worden sein. Den BUZ272 sollte man auch genauer ansehen. Wahrscheinlich hat er geschwitzt?
Der BUZ272 ist ein P-Kanal, im Schaltbild ist ein N-Kanal eingezeichnet. Verifiziere das am Objekt bitte, sollte ein P-Typ sein. Arno
-
Thread
PWM BUZ11 Vorwiderstand
Muss es denn der Oldtimer BUZ11 sein? Was für eine Lampe ist das? Woher kommt das Steuersignal.
Jens hat Recht, du brauchst keinen Kühlkörper. Ich hatte den BUZ11 schlechter in Erinnerung.
-
Schaltplan mit Arduino Nano, Transistoren und Leistungsteil
Servo, R1 220Ω, R2 220Ω, R3 220Ω, R4 220Ω, R5 220Ω, R6 220Ω, R7 220Ω, R8 220Ω, R9 220Ω, R10 220Ω, R11 3.9kΩ, R12 5.6kΩ, C1 100µF, HC-05, J1, J2, IC1, Voltage Regulator 5V, Q6 IRF5305, Q7 IRF5305, Q8 BUZ11, Q9 BUZ11, D1 SB550, D2 SB550, D3 SB550, D4 SB550, M1, C2 100µF, U1
-
Thread
Transistorausgänge gegen Kurzschluss und Überlast absichern
Mosfets für Linearbetrieb zu finden, ist dagegen schon eine Challenge. Habe auf die Schnelle nur den BUZ11 gefunden. Einen P-Channel-Typ habe ich vergebens gesucht. Jens G. schrieb im Beitrag #7635165: > Nach dem SOA-Diagramm. Danke U. M. schrieb im Beitrag #7635854: > - AC oder DC geht,
-
Thread
Welches ist euer Lieblingstransistor?
/246 oder (etwas kleiner) BD441/442. Und dann natürlich als Schalttransistor den N-Kanal Mosfet BUZ11. Wirklich "nachtrauern" tu ich allerdings einem BF245, der war so herrlich gut für "automatic gain controll" in Operationsverstärkerschaltungen. Und Transistoren heute? Die Faszination ist gewichen
ich habe ein Uni 12e, gekauft 1986, "Handbuch" trägt das Jahr 1984. Da das wohl der Nachfolger des 11e war, wird das 11e wohl eher Anfang der 80er Jahre erschienen sein, oder gar Ende der 70er, wie Jörg schrieb. Und wie das 11e hatte es auch 470,-M gekostet - es gab also keine Inflation ... ;-)
-
Artikel
Mini-Jakobsleiter
der Induktivität des Trafos einen Parallelschwingkreis und transformiert die Netzspannung zu etwa 11 kV Hochspannung. Der Ladewiderstand hängt an 325V und hat keinen Einfluss auf den Schwingkreis. Dass der Ladewiderstand mit dem Kondensator direkt gegen Masse geschaltet wird, vereinfacht den Aufbau
Kondensatoraufladen LED mit 10mA Nennstrom in Reihe zu einem der Ladewiderstände als Funktionsanzeige FET (BUZ90, BUZ91, IRF730 o.ä) Zündspule (ZS 1052, Conrad/Voelkner) und passenden Kondensator mit 47 nF/X2 für Schwingkreis Brückengleichrichter (B250C800 o.ä.) Siebkondensator ≈ 4,7µF/350V Entladewiderstand
-
Schaltplan einer Spannungsversorgung
T1 BUZ50B R10 10R IC3 LM317S VI ADJ VO R22 953R R32 5R11 C15 68P/630V R20 22R1 D7 1N4148 D11 ZPD9.1 C17 1N D12 1N4001 R16 1M/2W R36 100K R32 5R11 R30 1K D8 1N4148 R43 750K R44 750K R26 75K +VMON GNDHP C22
-
Thread
Abschaltverzögerung an Relais mit MOSFET im Linearbetrieb
Hysterese. ABER: wieso kommt es hier immer zu solchen Schaltungen mit solchen Steinzeitbauteilen, BUZ11 kommt aus einer Zeit da war ich noch nicht mal geboren. Sind das unerschöpfliche Rentnervorräte oder hat euch Opa all seine Elektronikbücher hinterlassen. Und: warum muss es immer unbedingt die
Grüße Michael B. BUZ11: Weil ich den schon was anderes benutze und hier lokal im Laden bekomme. Ist halt praktischer wenn man nur einen Transistortyp in der Schaltung hat und man nicht 41 Wochen auf die Lieferung aus Fernost
-
Thread
zwei MOSFET als Relaistreiber
Hauke S. schrieb im Beitrag #7573282: > Von den BUZ hatte ich halt schon gehört. > Bei den IRF wusste ich nicht welchen ich hätte nehmen sollen. Macht ja nix, du kannst den alten BUZ11 schon nehmen. Tim schrieb im Beitrag #7573303: > Ich würde
Relaisstrom, zwei BC237 oder BC141 reinschrauben. Matthias S. schrieb im Beitrag #7573312: >> Von den BUZ hatte ich halt schon gehört. >> Bei den IRF wusste ich nicht welchen ich hätte nehmen sollen. > Macht ja nix, du kannst den alten BUZ11 schon nehmen. Wenn man BUZ oder sonstwas vorrätig hat, nimmt
-
Thread
Fragebogen Sperrzeit bei Kündigung
hiesigen Kulturkreis zählt Bakschisch - بخشش - unter "Bestechungsversuch" - keine gute Idee.https://www.buzer.de/334_StGB.htm
Übrigens den Satz: von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite 17.12.2023 11:13, Beleidigt euch bitte per PN. hatten schon Personen als Freibrief gesehen das auch zu machen um jemanden herauszudrängen.
-
Thread
DIY 10kW/20kWh eta=99% Insel ESS Projektvorstellung
- BUZ11 kann max 30A / 50V hat außerdem 40mOhm. Das passt nicht zu Deiner Rechnung. Falscher Typ? - Wie kommst Du auf Deine Rechnung mit den Verlusten im Kabel? Mal davon abgesehen 25² echt jetzt? schonmal
nem Staubsauger aus? Und 0.45 Ohm? Wie gemessen? Wenn das hauptsächlich resistiv ist dann landest @11kW bei nur 90% Wirkungsgrad.
-
Handgezeichneter Schaltplan mit LED und MOSFET
+6V, LED gelb, 330 R, 470k, 1µF, T1, H, T2, H, 1M, D, G, BUZ 11, S
-
Schaltplan eines Schaltreglers
J1 L1 30 µH D1 BYU79 20..30V R3 J1 IC1 TL497A 14 13 12 7 6 10 8 1 P1 10k C2 470M/35 C3 470M/35 T1 BUZ10 R4 18k R5 1k2 4 2 3 5 11 R1 1k C1 680p C4 1G/16 GND GND
-

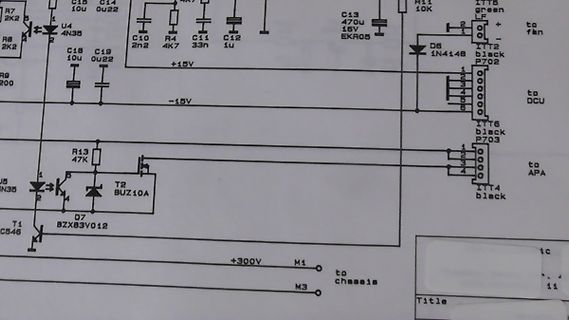

Ausschnitt eines Schaltplans
R7 2K2, U4 4N35, C10 10u, C13 470u 16V EKRA05, R4 4K7, C11 33n, C12 1u, R8 200, C18 10u, C19 22u, +15V, -15V, R13 47K, T2 BUZ10A, D7 BZX83V012, U5 4N35, T1 C546, +300V, M1, M3, to chassis, H11 10K, ITT5 green, to fan, D6 1N4148, ITT2 black P702, ITT6 black P703
-

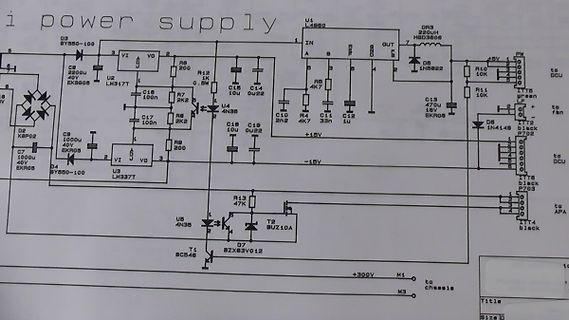

Schaltplan eines Netzteils
LM317 C16 100n R7 2K2 C17 100n R8 2K2 U3 LM337 C7 1000u 40V D4 BY550-100 VI C18 10u U4 4N35 R13 47K T2 BUZ10A D7 BZX83V012 T1 BC546 R12 1K 0.5W C14 10u U22 D5 1N5822 R9 4K7 C10 2n2 R4 4K7 C11 33n C12 1u C13 470u 16V R10 10K R11 10K D6 1N4148 ITT5 green fan ITT2 black P702 ITT6 black P703 ITT4 black APA +
-
Schaltplan mit Mikrocontroller und Leistungsteil
U_PicAxe1, PicAxe, VDD, GP0, GP1, GP2, GP3, GP4, GP5, VSS, R1, 10k, GNDPWR, R2, R, SW_Push_Open, SW_Push, BUZ11, Q1, R3, 10K, R4, 2,2k, IRF5305, Qgespiegelt1, PWR_FLAG, L78L05_T09, U1, VI, VO, GND, C1, CP, R5, R, R7, D1, LED, RTRI M, R6, Conn_01x02_Male
-
Thread
ESP 32 (Mikrokontroller) Mittels FlipFlop oder Transistor nur bei Tastendruck an- bzw ausschalten
dazuführt das der PicAxe(Mikrokontroller) Strom bekommt vom L7805. PicAxe wacht auf und zieht den BUZ11 an der das „Schalter drücken“ simuliert, dadurch bleibt der PNP durchgeschaltet. Jetzt kann ich entweder durch den 2. Schalter den PNP wieder ausschalten oder mein PicAxe schaltet den BUZ11. Im Programm
T_picaxe schrieb im Beitrag #7452713: > Screenshot_2023-07-11_095947.png Und wie kommt da der ESP32 ins Spiel? Das Urgestein von BUZ11 wird man dafür durch einen angemessenen LL-Typ ersetzen müssen.
-
Thread
[Tipp] für Linearbetrieb gut geeigneter MOSFET
schlecht, aber Richtung höherer Uds trotzdem nicht wirklich über den gesamten Bereich Ptot-fähig wie der BUZ11 (zumindest lt. ST).
linearen Applikationen eingesetzt wurden bzw. werden (z.B. IRFP250 [Elektronische Lasten von Maynuo] oder BUZ11 zu Siemens-Zeiten) sind nicht speziell für den Linearbetrieb spezifiziert. K. H. schrieb im Beitrag #7965911: > https://www.littelfuse.com/products/power-semiconductors-control-ics/mosfets-si-sic
