Thread
Welche Elkos taugen was?
nochmal auseinander rupfen müssen. Low-ESR muss sein. Bei Nichicon fand ich einen (3300µF/50V (D25, H30, RM10) LGU1H332MELA), kann aber im Datenblatt keine Angaben zum ESR finden. Hat jemand eine andere Empfehlung? Gustav
-
Thread
Datenlogger Pendeluhr
Bernd F. schrieb im Beitrag #8089220: > 1 sek/ 100d waren schon beim alten Harrison machbar. "mit". Damals konnte man das noch nicht bauen, nur erfinden. Er war schon über 1s/d froh.
Jens M. schrieb im Beitrag #8089251: > Bernd F. schrieb: >> 1 sek/ 100d waren schon beim alten Harrison machbar. > > "mit". > Damals konnte man das noch nicht bauen, nur erfinden. > Er war schon über 1s/d froh. Der war schon deutlich besser: https://
-
Dashboard einer Smart Home Anwendung
Internal Temperature (°C) Internal Air Quality (mOhm) Internal Humidity Internal Air Quality (mOhm) 15D 7D 1H LIVE 15D 7D 1H LIVE 15D 7D 1H LIVE 15D 7D 1H LIVE 9:41 Smart Home Red Light Blue Light 23.3 23.3 Monitor Humidity 56% OFF Internal Temperature (°C) Internal Humidity 15D 7D 1H LIVE 15D 7D 1H LIVE Internal Air Quality (mOhm) 15D 7D 1H LIVE Overview
-
Schaltplan einer elektronischen Schaltung
Supply +12V 2 1 GND J3 Gangschalter 3 2 1 D1 D2 D3 1N414B R1 R2 R3 R4 GND Q4 PMOS_NCE60P04R 5 D 6 D5 MBR0540 1 Start_out1 2 Neutral R6 2k2 Q3 BC817 1 2 GND
-
Schaltplan einer elektronischen Schaltung
Supply +12V 2 1 GND KI15 R1 4k7 R2 4k7 R3 4k7 J3 Gangschalter 3 2 1 D1 D2 D3 1N414B Q1 BC817 R4 4k7 Q2 BC817 GND Q4 PMOS_NCE60P04R 5 D R5 4k7 D5 MBR0540 1 Start_out1 Neutral 2 R6 2k2 D4 MBR0540 1 Q3 BC817 GND
-

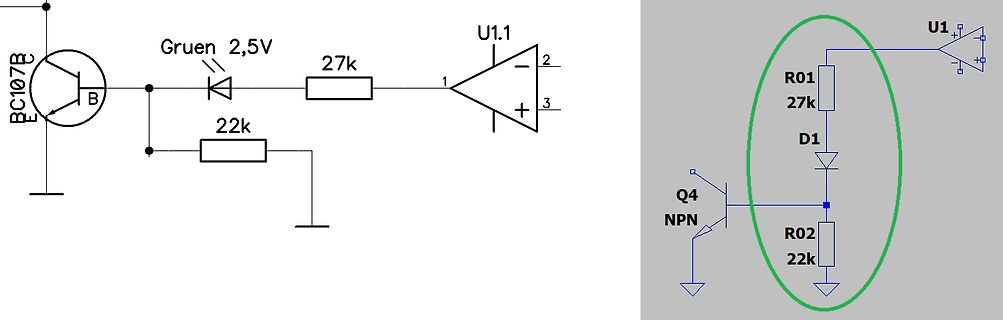

Schaltplan eines Transistor-Referenzschaltkreises
BC107B B E Gruen 2,5V 27k 22k 1 U1.1 2 3 R01 27k D1 Q4 NPN R02 22k U1
-

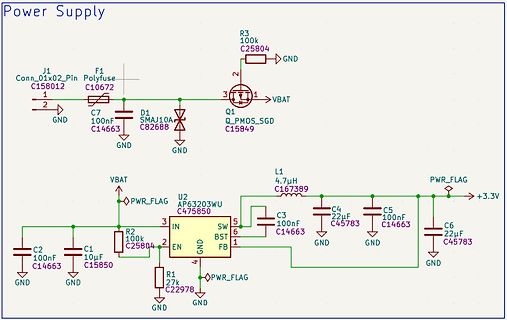

Schaltplan einer Stromversorgung
Power Supply J1 Conn_01x02_Pin F1 Polyfuse C158012 C10672 1 2 GND C7 100nF C14663 GND D1 SMAJ10A C82688 GND R3 100k C25804 2 3 Q1 PMOS_SGD C15849 1 VBAT VBAT U2 AP63203WU C475850 3 IN 5 SW 6 BST 1 FB 4 PWR_FLAG GND R2 100k C25804 2 EN GND C2 100nF C14663 GND C1 10uF C15850 GND L1 4.7uH C167389 C3 100nF C14663 C4 22uF C45783 GND C5 100nF C14663 GND C6 22uF C45783 GND R1 27k C22978 GND PWR_FLAG +3.3V
-

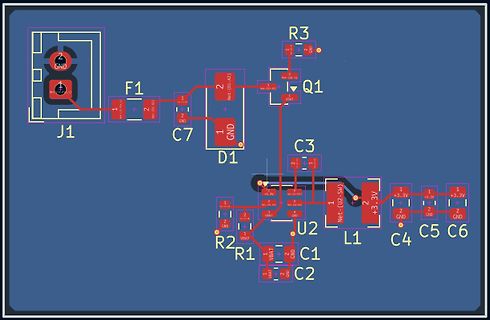

Schaltplan einer Schaltung mit Spannungsregler
GND, J1, F1, Net-(01-A2), R3, Q1, VBAT, C7, D1, C3, Net-(U2-SW), U2, +3.3V, L1, C4, C5, C6, GND, R2, R1, VBAT, C1, C2
-
Mehrere Umschläge der Elektronica Amateurreihe
amateurreihe electronica Otthermann Kronjäger 158 Meßtechnik für Amateure, Teil 1 Otthermann Kronjäger 159 Günter Pitz 189 amateurreihe electronica Andreas Hertzsch 191 Elektronische Zähler Teil 1 Andreas Hertzsch 192 Elektronische Zähler Teil 2 Harro Kühne 207 Applikationsbeispiele mit dem Schwellkreis A 302 D
-
Thread
Wasserstandserkennung Zisterne
5rYicdMAKbLt-&crid=275N3ZDD6MDCS&qid=1787578223&sprefix=f%C3%BCllstandssteuerung%2Caps%2C110&ref=sr_pg_1
23555774122_193822277715&cv=12000045322012523&dp=EAIaIQobChMI7r6hotS8lgMVlAuiAx15bxILEAQYAyABEgLhL_D_BwE.Cj4KCAjw16_UBhBaEi4A-iOL9T-Ci6Q3CQ5Zqtkzva1qw0PcG0jwI8g4tInKPiAuzSTekKcLjqL0dtV4GgLxlw.0AAAAAqSLCK_HlV6_TMmuUW5XTxkpXD2T7&rd=10458077197807589715&gad_source=1&gad_campaignid=23555774122&gbraid=0AAAAAqSLCK_HlV6
-

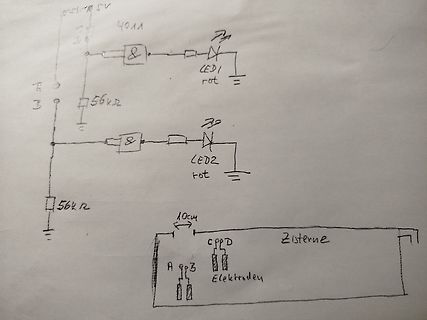

Handgezeichneter Schaltplan einer Wasserstandsanzeige
40V LED1 rot 56k LED2 rot 56k 10cm Zisterne Elektroden A B C D
-
Schaltplan einer Akku-Ladeschaltung mit USB-C
X101 VBUS A9*2 CC1 CC2 GND A12*2 SHIELD Type C Power R101 10R GND R102 5k1 GND C101 100n/50V GND C102 10u/10V GND U101 VDD VBAT STAT PROG GND MCP73831T R105 10k GND GND C103 10u/10V S101 GND L101 4R7 D103 B5819W +5V U102
-
Schaltplan eines Mikrocontrollers mit ESP8266-Bezug
+3V3, R7, 10k, R8, 10k, C5, 100n, RST, GND, U1, RESET, ADC, CH_PD, GPIO16, GPIO14, GPIO12, GPIO13, VCC, TX, RX, GPIO5, GPIO4, GPIO0, GPIO2, GPIO15, GND, TX, RX, SCL, SDA, GPIO0, 10k, R11, GND, CS0, MISO, *GPIO9, *GPIO10, MOSI, SCLK, C6, 1u, GND, * Can only be used on the ESP12-D (Untested. Info from esp8266 wiki)
-

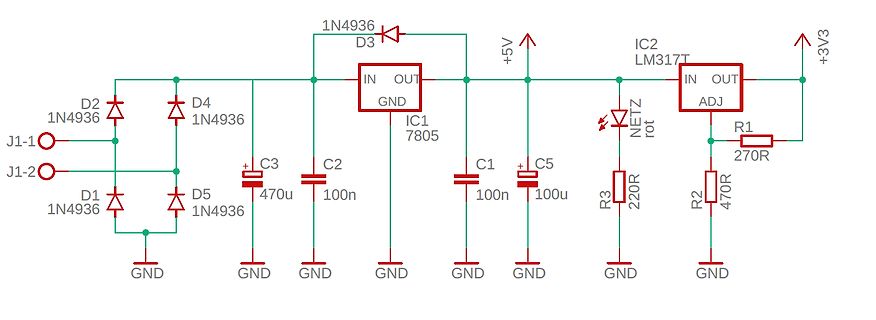

Schaltplan eines Netzteils mit Spannungsreglern
D2 1N4936, D4 1N4936, D5 1N4936, D1 1N4936, D3 1N4936, C3 470u, C2 100n, C1 100n, C5 100u, IC1 7805, IN, OUT, GND, +5V, NETZ rot, R3 220R, IC2 LM317T, IN, OUT, ADJ, R1 270R, R2 470R, +3V3, GND, J1-1, J1
-
Thread
Prüfung Schaltplan Flight Controller
Beitrag #8089019: > PCB-Design Ich sag's mal diplomatisch: Da ist auch noch ordentlich Potential! :D Für 1.1MHz Schaltfrequenz muss man sich schon ein bisschen Gedanken machen. Im Datenblatt ist auch ein Layout-Vorschlag angegeben, an den kann man sich für wahrscheinlichen Erfolg halten. Ein paar
> Also am Enable (?) Pin EN ist ein Pull-Up und ein Pull-Down, da scheint > mir der Pull-Down R1 zuviel (außer das Datenblatt verlangt das so). Ist zur Unterspannungsabschaltung, der Enable hat eine ziemlich genaue Komparator-Spannung genau dafür.
-
Schaltplan mit Logikgattern und Operationsverstärkern
IC3 2 A1 B1 18 IC1 1D 1Q 19 R1 R9 2 A2 B2 17 2D 2Q 18 R2 R10 3 A3 B3 16 3D 3Q 16 R3 C1 4 A4 B4 15 4D 4Q 15 R5 5 A5 B5 14 5D 5Q 14 R6 6 A6 B6 13 6D 6Q 13 R14 7 A7 B7 12 7D 7Q 12 R15 8 A8 B8 11 8D 8Q 11 R16 9 DIR GND 74AC245N 19 +5V/1 11 C 1 GND OC 74AC573N R7 R8 R14 R15 R16 GND IC5B 11 + IC4 A0 A1 A2 1 A 2 B 3 C 12 Y3 13 Y4 14 Y5 15 Y0 16 Y6 10 6 G1 7 5V 101 G2A G2B 74AC138N IC5C 9 + IC2 2 1D 1Q 19 R18 R26 3 2D 2Q 18 R19 R20 4 3D
-
Thread
Frage zu einem Husqvarna Rasenmäher-Akku BLi20
Was haltet Ihr davon? Oder lieber einen Original-Akku für ca. 135€ kaufen? Viele Grüße Igel1
nehmen? (siehe Eingangspost - ist deutlich billiger als das für Husqvarna). Viele Grüße Igel1
-
Thread
RCD löst aus bei Arbeiten an spannungslosem Endstromkreis
Rainer D. schrieb im Beitrag #8088797: > Dann müssen die Schaltbilder wohl alle falsch sein: > https://i.imgur.com/xwvc81r.jpg > Der N wird verzögert abgeschaltet, nach den Aussenleitern. Rainer D. schrieb
ausreichen, damit der RCD > auslöst. es ist keine gleichmäßige Aufteilung, hier 50cm 10mm² dort 20m 1,5mm² - ganz so einfach ist die Rechnung nicht
-
Thread
Programmer für INTEL D8751H gesucht
TU Student 1. schrieb im Beitrag #8088959: > /EA auf Low setzen, um Code aus dem externen EPROM auszuführen. Geht mit gesetztem Security-Bit nicht mehr.
Soul E. schrieb im Beitrag #8089065: > TU Student 1. schrieb: > Jetzt ist aber ein Reset erforderlich, damit /EA neu eingelesen wird. > Der Pin wird gelatcht und spätere Änderungen ignoriert. Schade, ich sehe gerade im Datenblatt dass der NMOS D8751H
-
Grüne Leiterplatte in Gehäuse zerlegt
R22 R23 L10 D18 R72 D2 C13 L3 R10 R6 R24 OPTI1 94V-0 E349474 1749
-
Elektronikplatine mit Kabeln und Relais
CN116, CN100, SV6215A TOP, D10, K102, K101, K104, K105, TAKAMISAWA, 250V~ 5A, 100V~ 10A, 230V~ 5A, 230V~ 10A, OUT 230V~ 1X, B215-558.101
-
Thread
24 V Lötkolben (Station) Leistung ermitteln (899D-II mit 907I Lötkolben)
Hersteller YIHUA gelistet gefunden (meine ist ein Eigenlabel des Verkäufers): https://yihua-soldering.com/1-4-wep-899d-ii-hot-air-rework-station.html Dort wird sie mit 60 W für den Lötkolben aufgeführt. Die Stromaufnahme >= 700 W (auf meiner steht hinten 750 W). Nun ja nach allem gehe ich davon aus das
aufheizen werden 3,6 A bis > runter zu 1,4 A gezogen (abfallend je nach Grad der Aufheizung, Wären an 24 Volt x 3,6 = 86 Watt bis herunter zu 33 Watt warm. > blau/blau Klabel am Trafo). Im Mittel um 2,5-2,3 A. Sagt natürlich alles
-
Thread
Könnt ihr mir sagen was das ist.

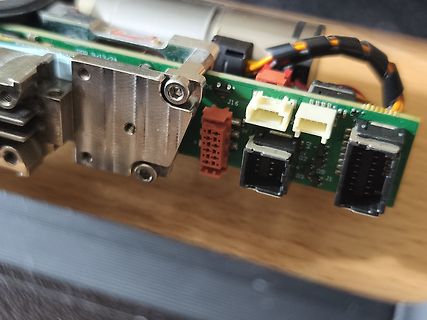

Hmm, der Plastik-Rahmen ist offenbar 3D gedruckt, also kein Massenprodukt. Die Alu-Rahmen der Motoren scheinen mehrere Dehnungs-Messtreifen zu enthalten. Damit werden womöglich Kräfte gemessen. Vielleicht war das Teil eines Experimentes
Lange nicht zu passen. Exorbitanter Preis aber 100W angebliche Dauerleistung. Dadran ist ein 30:1 Planetengetriebe, und das hat ein Messingzahnrad dran. Wahrend einer hier meint zu erkennen dass das Plastikteil 3d-gedruckt ist, sieht das Alu CNC gefräst aus, also auch nach geringer Stückzahl.
-
Nahaufnahme einer Leiterplatte mit Steckverbindern und Metallgehäuse
J16 D4 D2 D5 D3 J1
-
Thread
Sirius Dunstabzug – Glaslift fährt kurz hoch und sofort wieder runter
einen entsprechenden Betrieb in der Steiermark gefunden, und dort wäre ich laut Auskunft bei rund 1.000 € oder eventuell noch mehr. Fotos von Mechanik, Endschaltern, Motor und Platinen kann ich gerne ergänzen. Vielen Dank im Voraus für eure Hilfe! Liebe Grüße Hadi
Dieter D. schrieb im Beitrag #8089242: > Oder der Filter ist voll und faehrt wieder runter. Lief ja 7 Jahre lang. Alle 30 Betriebsstunden haben die Leds geleuchtet und ich konnte es nach dem Reinigen einfach
-
Artikel
UHF-Modulator ALPS MDLP3W104A
unten). Datenblätter. Modulator Datenblatt inkl. Schaltplan: ALPS_MDLP3W104A_Datasheet_1997_Pollin_D605067-D.pdf Anschlussbelegung: ALPS_MDLP3W104A_Pinout_2022_Pollin_D605067-B.pdf PLL-IC Motorola MC44353 Anschlüsse. Achtung: Der Masseanschluss ist nur über das Abschirmgehäuse herausgeführt! Es gibt
ACK-Signal beschränkt wird. So "rutscht" der SDA-Pin beim Senken von 15 mA bereits an die Grenze von 1,5 V hoch für den maximal zulässigen Low-Pegel. Bei 3 mA kann diese Spannung immer noch bis 1 V betragen! Hinzu kommt, dass das ALPS-Modul zusätzliche Serienwiderstände von 270 Ohm (R11; R12) in den I2C-Datenleitungen
-
Nahaufnahme einer geätzten Leiterplatte mit integrierten Schaltkreisen
BU50 BU51 BU52 BU53 BU54 1B 1B 1B 1A D1 D2 D3 D4 NEC/REIAND D8/25AC-2 9503X8040 MAXIM D8/25AC-2 9503X8040 C2 C3 C4 BU56 BU57
-
Thread
[S] einzelne Mutter M3,5
passende Schrauben in 6, 10 und 13 mm Gewindelänge da (Kreuzschlitz). Schreib mir ggf. eine PN, Porto 1,10 am besten als PDF-Marke
deutlich kleiner als M3. Nur mal auf die Schnelle mit einem einfachen Lineal nach gemessen, würde ich M1,5 oder M2 sagen.
-
Thread
Private LCSC Bestellungen nur noch mit EU- oder Versanddienstleister-Strafgebühren? Gesperrt
Jochen D. schrieb im Beitrag #8088764: > Sheeva P. schrieb: >> Jochen D. schrieb: >>> EU-Bastler-Strafgebühr >> >> Ah, so einer. Da kann man sich den Rest ja sparen. > > Richtig, ich gehöre keiner der
Jochen D. schrieb im Beitrag #8088764: > Sheeva P. schrieb im Beitrag #8088312: >> Jochen D. schrieb: >>> EU-Bastler-Strafgebühr >> >> Ah, so einer. Da kann man sich den Rest ja sparen. > > Richtig, ich
-
Thread
[V] Konvolut (83) SMD Leistungsinduktivitäten, Würth, Fastron, Coilcraft (35€)
Inductor 100 uH 2A 0.202 ohms https://www.mouser.de/de/ProductDetail/Wurth-Elektronik/7445720?qs=yfIbTn1BQ2Cg1hZMCwIbgQ%3D%3D 3x Würth 7447709006 Leistungsinduktivitäten – SMD WE-PD 6.8uH 8.4A DCR=14mOhms AEC-Q200 https://www.mouser.de/de/ProductDetail/Wurth-Elektronik/7447709006?qs=E%2F%2FhvbtCqpMUFyHqV5H76w
%3D%3D 3x Würth 7447709471 Leistungsinduktivitäten – SMD WE-PD 470uH 1.4A DCR=560mOhms AEC-Q200 https://www.mouser.de/de/ProductDetail/Wurth-Elektronik/7447709471?qs=E%2F%2FhvbtCqpPDFF5ZuHB1Jw%3D
-
Verpackungen von Coilcraft SMD Speicherdrosseln
WÜRTH ELEKTRONIK Art.Nr. D033/6-103 Stück/Menge 5 COILCRAFT • SMD SPEICHERDROSSELN Art. Nr. 744 7701334F Ind. L/µH 1.03 Stück/Meter/Satz 30 Referenz: D033/6-103 Ihre Sach.-Nr.: MSA Electronic Systeme GmbH Tel. +49 (0) 2722 2610
-

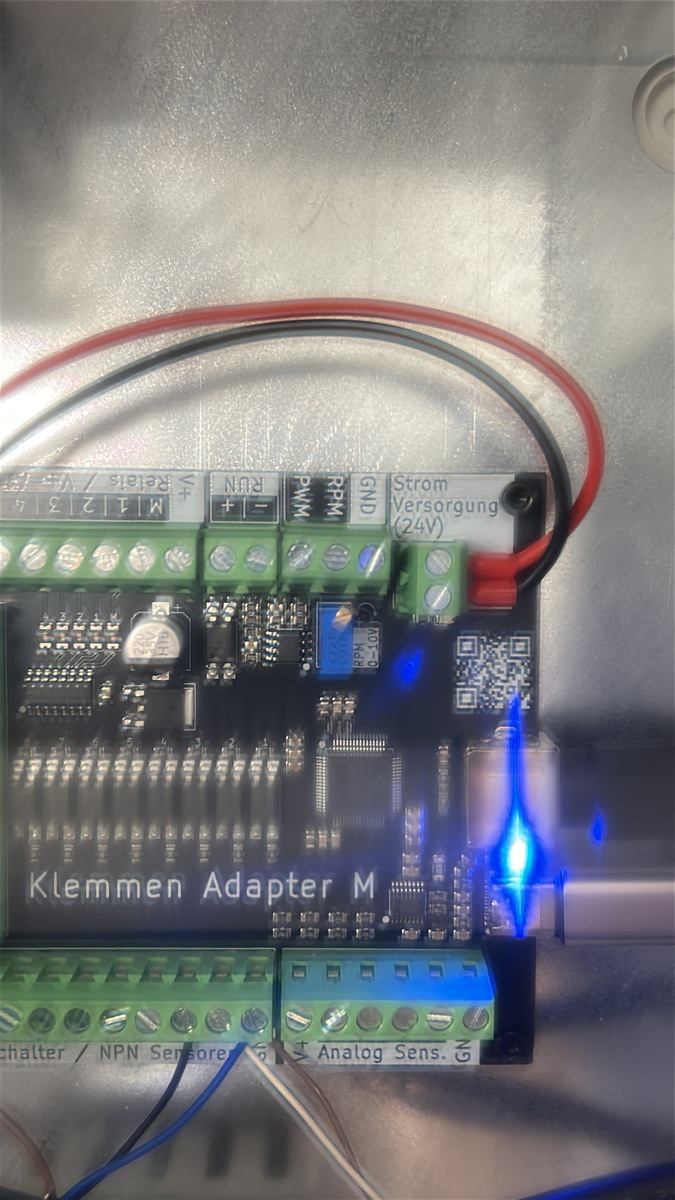

Leiterplatte mit Klemmenadapter und Verkabelung
V+ RUN PWM GND Strom Versorgung (24V) M 1 2 3 4 Klemmen Adapter M Schalter / NPN Sensoren Analog Sens.
-
Thread
Linux auf dem ESP32
jemand helfen mag, vielleicht gar > der Verursacher selbst, wäre ich dankbar. dito Dieter D. schrieb im Beitrag #8088373: > Es gibt so ein ähnlichen Beispiel mit das und dass. Vielleicht findet > das jemand noch. Komm, wir essen Opa. Komm wir essen, Opa.
ESP32S31 läuft hat wohl 16MB externen RAM. https://github.com/espressif/linux/blob/b0c63aaeda3cb0ee9d792b7df10bd60fa641a64b/arch/riscv/boot/dts/espressif/esp32s31.dts#L60 und 4MB ROM https://github.com/espressif/linux/blob/b0c63aaeda3cb0ee9d792b7df10bd60fa641a64b/arch/riscv/boot/dts/espressif/esp32s31
-
Nahaufnahme einer Leiterplatte mit elektronischen Bauteilen
Bare - board BD137 2765 A 9169 TAA R9 C5 68+ C4 R1 D7 270K R2 R5 R3 P1 P2 P3
-
Artikel
Fehlersuche
und Arrays Gerade die sporadischen Fehler sollte man vermeiden, indem man möglichst solide arbeitet. D.h. Hardware gutes Konzept, d.h. die Schaltung sollte möglichst unempfindlich gegenüber Bauteiltoleranzen und Störungen sein sauber löten Bauteilkennwerte nicht überschreiten, Reserven einplanen Toleranzen
des Oszillators sinkt auf unter 1pF. "Hello World!" Minimaltest für Mikrocontroller. Eine LED im 1s Rhytmus blinken lassen. Damit kann man viele einfache Dinge erstmal prüfen, das sollte man am Anfang immer erst einmal machen. Compiler
-
Thread
MCE21 sensor defekt wie reparieren?
Hallo, habe einen Adapter für den E27 Sockel erworben, der nach 1 Jahr kaputt ging. Bevor er kaputt wurde, gab es ein Problem, das mich aber nicht störte. Bei Glühlampen (ich habe reihenweise alter Lampen verwendet, zu schade zum Wegschmeißen) gab es einen klar erkennbaren Fehler. Die Lampe war für ein paar Sekunden an, war dann plötzlich für 1 Sekunde aus und wieder für ein paar Sekunden an. Das wiederholte ich die ganze Nacht. Im Haus sind mehr LEDs. Der Händler meinte, die Glühlampen verursachen so viel Wärme, dass der Sensor verrückt spielt
-
Thread
Preiswerte LoraWAN / Lora dual stack Lösung mit Pi Pico
Preis ist unschlagbar günstig. https://www.seeedstudio.com/XIAO-ESP32S3-for-Meshtastic-LoRa-with-3D-Printed-Enclosure-p-6314.html
Firmware gibt. Wenn es um Solar+Batterie und sparsam geht, wäre vielleicht der SenseCAP Solar Node P1 noch ein Option: https://www.seeedstudio.com/SenseCAP-Solar-Node-P1-for-Meshtastic-LoRa-p-6425.html Da ist gleich alles fertig in einem Paket, wasserdicht etc. Kostet dafür natürlich etwas mehr,
-
Grüne Leiterplatte mit elektronischen Bauteilen
R11-1 R11-2 R11-3 R11-5 R11-6 R1- R19 C18 R20 C12 R14 C13 R12 C9 R13 R8 C4 R21 R12 C10 R13 R10 R7 R2 R17 R16 R9-3 R9-2 R9-1 R18 C15 C3 C7 U1 U4 24C02 253091H R3 Z1 8D
-
Thread
KiCad Workflow Footprints zuweisen
die Filter limitiert wird, die beim Symbol hinterlegt sind. Außerdem wird rechts standardmäßig die 2D-Ansicht gezeigt, mit dem Button unten links kannst du außerdem noch die 3D-Ansicht einblenden.
Hallo Wulf D. Wulf D. schrieb im Beitrag #8088005: > Ok danke. Hatte mich dem Tutorial folgend aus der Device-Lib für > meine ersten Versuche bedient. Nun, man sollte schon wissen, wie es grundsätzlich
-
Thread
ESP 32 oder Nano
kompensieren sich Abweichungen Bloss ist dummerweise die Auflösung des ADC schon zu gering, um bei 1.1/1024V ausreichend zu sein, erst recht wird die Messung komplett ungenau wenn man nur 5/1024V hat, denn dann ist die Schrittgrösse 5 x so gross. Und erst die 5V im Vergleich der 1.1V Referenz messen um dann die 1.1V zu nutzen während der 1k/Pt100 Spannungsteiler an 5V hängt wird ruiniert durch kurzfristige Schwankungen von VCC am 100nF Kondensator weil der uC je nach Programmbefehl unterschiedlich viel Strom
-
Blockschaltbild des PLL-Frequenzsynthesers TBB 146
TBB 146 ST A1 A0 A2 D3 D1 D0 12 9 10 11 20 1 2 Latch Control Logik UDD 6 USS 4 OSCIN 7 OSCAUS 8 Latches 5 bis 7 Teiler N 12 bit Phasendetektor B Phasendetektor A PD AUS Lock-Detektor LD 13 Latches 0 bis 1 Modulus Control Logik Latches 2 bis 4 Sinus 3 1 in Rechteck Teiler A 7 bit Teiler N 12 bit 14 15 MOD Bild 2: Blockschaltbild des PLL-Frequenzsynthesers TBB 146
-
Thread
Gummiring mit rechteckigem Querschnitt gesucht (60x40x10mm)
Je nach Anwendungszweck und Materialeigenschaft könnte auch ein 3D Druck in Frage kommen.
Elastomer-Scheiben / URWS / Polyurethan wählbar / Shore A30-A95 / mit Durchgangsbohrung / d 2-40mm / D 6-60mm / Dicke 1-10mm (URWM60-40-10) https://de.misumi-ec.com/vona2/detail/110300271450/?HissuCode=URWM60-40-10
