Hallo Leute,

trotz Suche komme ich leider zu kein Ergebnis. Ich kenne mich sogut wie
gar nicht aus mit DAC-Wandler und schon gar nicht mit der Aufgabe die
ich zugeteilt bekommen habe.

Folgendes: Ich soll über einen µC-Programm (8051) ein DAC (AD5339) so
steuern, dass die die Spannung einstellbar sein soll. Schön und gut, ich
hab mir als erstes überlegt einen Potentiometer zu verwenden, jedoch
darf ich nicht. Die Einstellung der Spannung soll über das Programm
laufen. Und ich habe kein Plan wie ich sowas machen soll. Aber bevor ich
überhaupt mit dem Programmierteil beginne muss ich die Platine mit dem
DAC anfertigen. Pin 16 und 17 sollen vom DAC als I2C-Bus angewendet
werden (????).

Ich habe nur den DAC in der Hand gedrückt bekommen und nur folgendes
wurde mir bisher gesagt:
Es soll eine einstellbare Spannungsquelle entworfen/programmiert werden:
.) Referenzspannung=Eingangsspannung
.) Pin 16 und 17 vom DAC als I2C-Bus anwenden

Könnt ihr mir bitte helfen bei der Entwerfung des Prints, ich stehe
leider ahnungslos da und kriege keine Hilfe hier, trotz den Fragen.

LG
Adnan

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja, wie konnte es denn passieren dass man dir so eine Aufgabe zugeteilt
hat, ohne dass du eine Ahnung hast? In der Schule nicht aufgepasst oder
einen auf dicke Hose gemacht?

Autor: David (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist eigentlich auch für einen Anfänger alles andere als schwirig...

als erstes würde ich dir mal empfehlen, die entsprechenden Datenblätter
zu studieren...
dann zeichne den schaltplan und das layout so wie du dir das vorstellst,
poste ihn hier...

Autor: Thomas Müller (thomas1123) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das mit pin 16 und 17 wird sehr schwirig werden des da wandler hat nur 8
pins
http://www.datasheetcatalog.org/datasheet2/6/0ewrr...

Autor: Adnan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

danke erstmals für eure schnellen Antworten!

@Hannes Jaeger: Theorie und Praxis wird nicht von dem selben Lehrer
unterrichtet. Somit finde ich keinen Zusammenhang zwischen Theorie und
Praxis. Ausserdem lernen wir nicht wie man eine Platine entwickelt, das
ist auch so ein Problem.

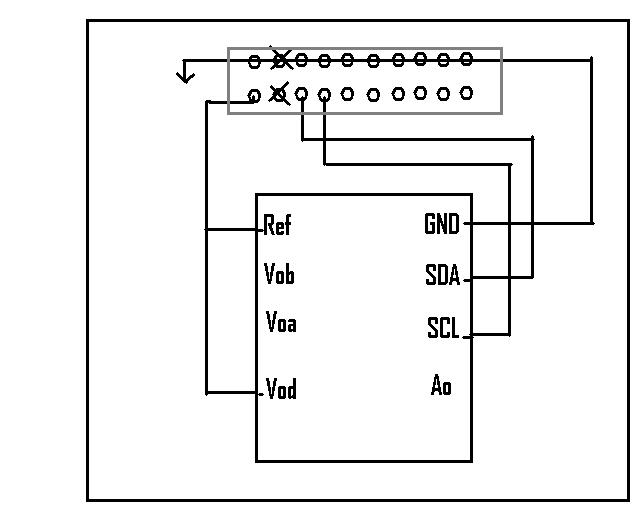

Also ich hab jetzt laut Datenblatt so verbunden wie ich denke dass es
richtig gehört. Da die Versorgungsspannung = Ref. Spannung ist habe ich
gleich die beiden Pins zusammen verbunden (an Port 1).

Der Stecker oben führt zu einem Kit der mit dem PC verbunden ist.
Ist es so richtig?

Gruß,
Adnan

Autor: Michael H* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
studier was andres ^^
