Hi mal wieder!
Ich würde gerne ein paar Daten erhalten (Tacho) und würde diese darum
gern ins EEprom schreiben. Ich kann natürlich nicht alle paar Sekunden
schreiben, da dann die Schreibzyklen schnell ausgeschöpft wären.
Nun ist mir aufgefallen, dass meine Schaltung (durch Kondensatoren etc
vermutlich) immer noch ein bisschen anbleibt, nachdem die Netzspannung
entfällt (locker ne halbe bis eine Sekunde, und zwar samt Display). Gibt
es irgendeine Möglichkeit diesen Event zu nutzen um die Daten zu
speichern?
Grüße & Dank!

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Gibt
> es irgendeine Möglichkeit diesen Event zu nutzen um die Daten zu
> speichern?
Da es sich offensichtlich um einen AVR handelt (und das gehört in den
Betreff und nicht irgendwo versteckt in den Text!), sollte das mit dem
Analog-Komparator machbar sein.

> Wie schreibt man überhaupt ins EEprom? (AVR Studio, C)?
AVRStudio kann kein C. Wenn Du was in C programmieren willst, musst Du
WINAVR installieren. Und in der dazugehörigen Dokumentation, die
automatisch mitinstalliert wird, sind die Funktionen zum Zugriff auf
EEPROM usw. beschrieben.

> Und noch etwas: angenommen, ich messe alle halbe Sekunde die Frequenz
> des Rades und generiere daraus meine Geschwindigkeit. Wie errechne ich
> daraus am besten die Distanz? Einfach ne Variable und jedes Mal
> hochrechnen, oder?!
Naja, was ist denn die zurückgelegte Strecke? Umfang des Rades mal
Anzahl der Umdrehungen...

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:

> Nun ist mir aufgefallen, dass meine Schaltung (durch Kondensatoren etc
> vermutlich) immer noch ein bisschen anbleibt, nachdem die Netzspannung
> entfällt (locker ne halbe bis eine Sekunde, und zwar samt Display). Gibt
> es irgendeine Möglichkeit diesen Event zu nutzen um die Daten zu
> speichern?

Sicher.
Zwischen Gleichrichter und Siebelko hängst du noch eine kleinen
Kondi und eien Diode rein, so dass du nach dem Gleichrichter die
eigentliche Versorgungsspannung abnehmen kannst. An dieser Stelle
ist die Spannung dann weg, während der große Siebelko deine
Schaltung noch mit Strom versorgt.
Diese Spannung überwachst du und wenn sie einbricht, weiß
dein Programm, dass in Kürze mit einem Spannungsausfall zu
rechnen sein wird.

> Wie schreibt man überhaupt ins EEprom? (AVR Studio, C)?

http://www.mikrocontroller.net/articles/AVR-GCC-Tu...

> Und noch etwas: angenommen, ich messe alle halbe Sekunde die Frequenz
> des Rades und generiere daraus meine Geschwindigkeit. Wie errechne ich
> daraus am besten die Distanz?

 Delta_s = v * Delta_t

 Delta_s aufsummieren.

Autor: Fred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
---> Brown-out Detection

löst ein Int. bei 2 verschiedenen Beriebsspannungen aus.

Gruß fred

Autor: Sven Stefan (stepp64) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na dann schau mal in meinen Thread "Wie lange hält die Spannung nach
Stromausfall?". Dort behandle ich dieses Thema gerade (allerdings mit
einem PIC).

Ich werde das Stromausfallsignal an einen Komparatoreingang schalten und
die Referenzspannung auf ca. 4V festlegen. Wenn nun die Spannung vor der
Diode ausfällt, löst der Komparator einen Interrupt aus und ich kann
noch ein paar Bytes ins EEPROM sichern, da der große Elko hinter der
Diode die Spannung noch ca. 1 Sekunde hält.

@Fred: Ja aber dann ist es schon zu spät, da die Spannung schon weg ist.

Sven

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Da es sich offensichtlich um einen AVR handelt (und das gehört in den
> Betreff und nicht irgendwo versteckt in den Text!), sollte das mit dem
> Analog-Komparator machbar sein.

Sorry, stimmt.

>> Wie schreibt man überhaupt ins EEprom? (AVR Studio, C)?
> AVRStudio kann kein C.

Komisch. Ich entwickle schon ein bisschen in C. Und zwar im Studio.


Aber vielen Dank Euch allen. Ich checke mal das mit der Brown out etc...
Gürße!

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
>>> Wie schreibt man überhaupt ins EEprom? (AVR Studio, C)?
>> AVRStudio kann kein C.
>
> Komisch. Ich entwickle schon ein bisschen in C. Und zwar im Studio.
Dann hast Du aber vermutlich auch den WINAVR bereits installiert...

Autor: Fred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Johannes M.

die Ausgangsfrage ist ein bißchen verdreht. Aber mit eimem
bißchen gutem Willen kann mans verstehen.

Gruß Fred

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm... ich finde zu brown out nicht so viel. Es geht da immer nur um
einen reset. Wie kann ich denn ne Interruptroutine anhängen bzw. dem
Reset vorschieben?
Oder über A/D: muss ich da immer wieder die Spannung messen oder kann
ich nen Interrupt für Spannungsabfall basteln?
Nen negierer davor, der nen Pin high setzt, wenn die Spannung abfällt?
Quasi so:


+ ---- Spannungsregler etc. --- VCC

VCC ---| Wenn + einbricht wird über VCC aus dem Kondensator | PIN
+   ---| high gesetzt                                       |


Welche Pins am Atmega32 taugen denn dafür ne Interruptroutine
auszulösen, wenn sie high gesetzt werden?

Danke Euch!

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Hmm... ich finde zu brown out nicht so viel. Es geht da immer nur um
> einen reset. Wie kann ich denn ne Interruptroutine anhängen bzw. dem
> Reset vorschieben?

Vergiss den Brown Out. Der hilft dir nichts.
Wenn der Brown Out anspricht, ist die Versorgungsspannung des
Prozessors selbst schon am Einbrechen -> du hast kaum noch
Zeitreserven bis die Spannung komplett weg ist.

> Oder über A/D: muss ich da immer wieder die Spannung messen oder kann
> ich nen Interrupt für Spannungsabfall basteln?

Du musst keine Spannung messen.
Deine entkoppelte Versorgunsspannung begrenzt du wieder auf Vcc
(zb. mit einer Zenerdiode) und legst sie auf einen normalen Pin.

> Welche Pins am Atmega32 taugen denn dafür ne Interruptroutine
> auszulösen, wenn sie high gesetzt werden?

Datenblatt studieren.

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Hmm... ich finde zu brown out nicht so viel. Es geht da immer nur um
> einen reset. Wie kann ich denn ne Interruptroutine anhängen bzw. dem
> Reset vorschieben?
Gar nicht.

> Oder über A/D: muss ich da immer wieder die Spannung messen oder kann
> ich nen Interrupt für Spannungsabfall basteln?
Wieso denn ADC? Ich habe oben doch schon den Analog-Komparator erwähnt.
Und ein Blick ins Datenblatt sollte Dir sofort verraten, mit welchen
Pins der arbeitet.

> Nen negierer davor, der nen Pin high setzt, wenn die Spannung abfällt?
Auweia... Auch noch High...

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl heinz Buchegger wrote:
> Du musst keine Spannung messen.
> Deine entkoppelte Versorgunsspannung begrenzt du wieder auf Vcc
> (zb. mit einer Zenerdiode) und legst sie auf einen normalen Pin.
Oder so...

Autor: Sven Stefan (stepp64) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum machst du es nicht so, wie einige hier schon geschrieben haben.
Komparator oder Z-Diode. ADC ist quatsch, da du ständig messen müsstest
und der Stromausfall eventuell genau dann kommt, wenn der ADC gerade
beschäftigt ist. Brown-Out ist auch Quatsch (warum hab ich schon
erwähnt). Also les dich in die benannten Themen ein und frag wenn du
etwas nicht verstehst konkret nach.

Und PIC oder AVR ist eigentlich egal, da beide auf benannte Weise
gesteuert werden können. Es sind halt nur andere Pins und andere
Register zu verwenden.

Sven

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaub, ich habs schon. Ich habe ohnehine ne entkoppelte
Spannungsversorgung. Von da aus gehe ich Richtung Komparator und setze
die Register so, dass bei fallender Flanke ein Interrupt ausgelöst wird.
Werde mich daran nachher mal versuchen. Bei Fragen, frag ich.
Grüße!

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich noch mal.
Kann mir jemand was zu dieser Fehlermeldung sagen?

error: static declaration of '__vector_18' follows non-static
declaration

Der Aufruf sieht so aus:
ISR(ANA_COMP_vect)
{
  //save to eeprom
}

Danke!

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Ich noch mal.
> Kann mir jemand was zu dieser Fehlermeldung sagen?
>
> error: static declaration of '__vector_18' follows non-static
> declaration
>

Hört sich so an als ob du versuchst eine ISR in einer anderen
ISR zu definieren. Überprüf mal deine { - } Hierarchien.
Wahrscheinlich hast du sowas

ISR( xxxxx )
{
  ....
  if( ... )
  {
     ...
}

ISR( yyyy )
{
}

Also irgendwo eine } vergessen.
Ansonsten poste mal den relevanten Abschnitt. Daran denken, dass
in dem Fall der Fehler wahrscheinlich vor der angemäkelten
Funktion liegen wird.

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tatsächlich. Hab nen Klammerfehler übersehen. Peinlich peinlich. Aber
danke!

Autor: Fred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Karl heinz Buchegger

> Vergiss den Brown Out

Wenn mann den bei 4V auslöst, hatt mann genügend Zeit
ca 500 Byte im EE zu speichern. (Mega8 1Mhz Tackt intern!)
Bis die Spannung auf 2,7V zusammenbricht (4,7µF Stütz und nichts
anderes drann!!!) vergehen mehrere ms. Das ist für ein µC eine EWIGKEIT.

ist getestet!

Gruß Fred1

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred wrote:
> @ Karl heinz Buchegger
>
>> Vergiss den Brown Out
>
> Wenn mann den bei 4V auslöst, hatt mann genügend Zeit
> ca 500 Byte im EE zu speichern.
Aber leider nicht sehr sicher.

> Bis die Spannung auf 2,7V zusammenbricht (4,7µF Stütz und nichts
> anderes drann!!!) vergehen mehrere ms. Das ist für ein µC eine EWIGKEIT.
Für ein EEPROM ist das gewiss keine Ewigkeit, zumindest beim schreiben.

Autor: Fred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Für ein EEPROM ist das gewiss keine Ewigkeit, zumindest beim schreiben.

testes mal! 512 Byte sicher 1024 Byte keine Garantie
obacht: keine aktiven ISR's im Hintergrund!

Gruß Fred

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist ja nun schon alles am Komparator und läuft.
Nun schlage ich mich mit dem EEPROM-Kram rum. Die Beispiele aus dem Tut
wolln nicht.
Mal weiter suchen. Ich will nur eine variable lesen und schreiben aber
syntaktisch gibts da wohl fehler. Bekomme zumindest Copilerfehler. Das
section attribute könne für lokale Variablen...
Such mir mal ne andere Anleitung...

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Das section attribute könne für lokale Variablen...
Musst beachten, dass EEMEM-Variablen immer global sind und auch global
deklariert werden müssen.

Autor: Fred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und wieder einer aus dem C-Lager.

Johannes M.

der nicht weiß wie lange es dauert?!

Fred

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jup, schon dahinter gekommen ;)
Danke

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was mir gerade zu schaffen macht ist, dass ich nur uint16_t schreiben
kann.
Die Variable, die ich abspeichern will muss aber 5(besser noch 6)
Zeichen vorm Komma und 2(besser noch 3) dahinter packen. Wahlweise wäre
auch ein ausreichend großer Zahlenbereich schick. Das Komma kann ich mir
dann ja immer noch verschieben wie ich lustig bin.
Aus den tuts werd ich nicht so richtig klug. Ich les mal noch was...

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred wrote:
> und wieder einer aus dem C-Lager.
>
> Johannes M.
>
> der nicht weiß wie lange es dauert?!
>
> Fred

ATMega8 10/06 Datenblatt Seite 21:
EEPROM Programming Time (Write from CPU): 8,5ms bei 1MHz clock.
512 Bytes würden meiner Meinung nach fast 4,5 Sekunden dauern. Na dann.

PS: Was hat eigentlich C damit zu tun?

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. wrote:
> PS: Was hat eigentlich C damit zu tun?
...und v.a.: Was habe ich damit zu tun? Ich habe zu dem Thema
keinerlei Äußerung abgegeben...

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm...
Wenn ich das Ereignis absichtlich triggere, dann funktioniert alles
prima.
Leider reicht die Zeit im echten Leben anscheinend doch nicht für den
Interrupt und das Speichern.
Irgendwie geht auch doch alles ziemlich schnell aus, wenn das Netzteil
ab ist. Das weiterlaufen hatte ich wohl in einer anderen Umgebung
beobachtet.
Ich habe schon zwei 10uF-Kondensatoren zusätzlich eingelötet - ohne
Erfolg.
Sollte ich da nen noch dickeren nehmen oder gibt es irgendeine
brauchbarere Pufferschaltung?
Danke & Grüße!

Autor: Sven Stefan (stepp64) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das hängt auch von deiner Schaltung ab. Einfach nur nen Elko in die
Zuleitung hängen hilft nicht. Du musst in deine Spannungsversorgung noch
ein Diode hängen. Vor der Diode greifst du das Signal für den
Spannungsausfall ab und nach der Diode kommt der Elko. Damit erreichst
du, das die Spannung vor der Diode sofort ausfällt durch den Elko der µC
aber noch eine Weile versorgt wird. Ohne diese Diode misst du nur die
Spannung am Elko, welche aber genau die gleiche ist wie die am µC.

Also so

     ---------------- Messsignal µC
     |
+5V --- A Diode K --- Versorgung µC
                   |
                  ---
                  --- Elko
                   |
                  ---

Sven

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das schon klar. Die Diode existiert. Problematisch könnte sein, dass
außer dem Mega noch ne Reihe anderer Verbraucher HINTER der Diode
hängen. Die ziehen dann vielleicht einfach alles an Saft ab.
Ich versuchs mal anders. Derzeit hab ich eh das Problem, dass a) der
7805 immer tierisch heiss wird, sobald die Hintergrundbeleuchtung des
LCD an ist und b) bei Betrieb am Netzteil nur die obere Zeile des LCD
angezeigt wird (kommt der Saft übern ISP ist das Problem nicht da)

Autor: He Gr (dare)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

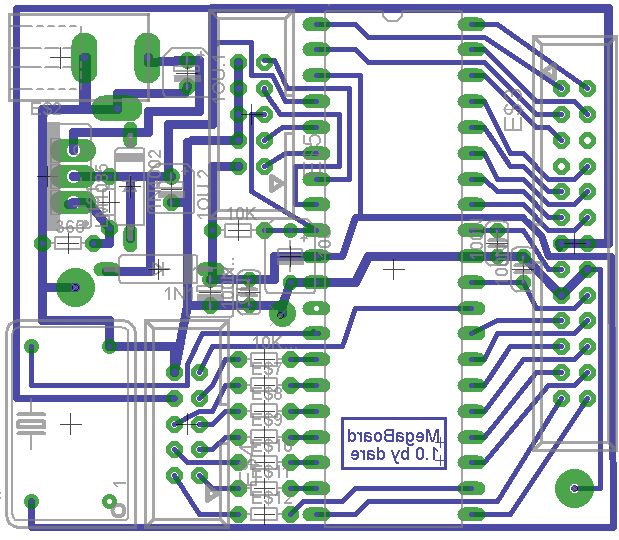

Hab den Schaltplan mal geändert.
In dieser Version hängen die anderen Verbraucher VOR der Diode. So
funktioniert zwar das LCD nicht, wenn nur der ISP angeschlossen ist aber
was solls.
Bevor ich das alles umlöte - müsste das theoretisch so funktionieren?
Macht vielleicht ein größerer Kondensator hinter der Diode Sinn (derzeit
10u)?
Achtung: hab den 7805 gegen nen Lowdrop getauscht. Die Pinbelegung ist

Vin
Vout
GND/adj

Fällt sonst noch was auf?

Grüße!

Autor: Andreas K. (a-k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:

> Fällt sonst noch was auf?

Dass der Anhang kein Schaltplan ist, sondern ein Layout.

Und Bildformate

Autor: Sven Stefan (stepp64) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm, weiß nicht. Du steuerst ja sicher die anderen Verbraucher über den
µC. Damit bekommen die anderen Verbraucher 5V Betriebsspannung der µC
aber nur ca. 4,3 (wegen der Diode). Normalerweise mögen µC keine
Spannungen an ihren Eingängen welche mehr wie 0,5V über der
Betriebsspannung liegen. Das könnte aber nun passieren. Denk da noch mal
drüber nach. Und nein, auch ich werde mir nicht die Platine antun. Ein
Schaltplan wär schon besser.

Sven

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Controller könnte die anderen Verbraucher auch mit einem
p-Kanal-FET abschalten, sowie er einen Ausfall der Primärversorgung
entdeckt hat.  Dann hat er die restliche Kondensatorladung für sich,
und am Rdson des FET fallen nur 100...200 mV ab, wenn man ihn
passend dimensioniert.

Ein 7805 ist natürlich an sich schon ein Übel, wenn man mit Energie
sparen will. ;-)

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Derzeit hab ich eh das Problem, dass a) der
> 7805 immer tierisch heiss wird, sobald die Hintergrundbeleuchtung des
> LCD an ist

Naja, wieviel Watt muss der Linearregler denn verbraten?
Was hast du für eine Eingangsspannung? Hängt das Ding im Auto an 14
Volt?
Falls ja ist das normal das der heizt, musst du eben gut kühlen.

> und b) bei Betrieb am Netzteil nur die obere Zeile des LCD
> angezeigt wird (kommt der Saft übern ISP ist das Problem nicht da)

Das klingt aber eher nach einer unsauberen Initialisierung.
Kannst du schon Text anzeigen oder zeigt es nur den schwarzen Balken an?

Sven Stefan wrote:
> Hm, weiß nicht. Du steuerst ja sicher die anderen Verbraucher über den
> µC. Damit bekommen die anderen Verbraucher 5V Betriebsspannung der µC
> aber nur ca. 4,3 (wegen der Diode). Normalerweise mögen µC keine
> Spannungen an ihren Eingängen welche mehr wie 0,5V über der
> Betriebsspannung liegen.

Mit einer Schottky-Diode sollte es funktionieren oder?

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab einfach noch ne Diode vor die VCC der angeschlossenen Schaltungen
gehängt. Mach ich mir wann anders nen Kopf drüber obs schicker geht.
Das mit dem LCD passt alles, wenn es über ISP versorgt wird. Bei Betrieb
über Netzteil kann ich nur die obere Zeile nutzen. Unten bleibts LEER.
Keine schwarzen Balken oder so.
Was ist denn mit den 10u? Reicht das um ein paar 16 bit Vars ins EEprom
zu schreiben?
Soll ich den größer Dimensionieren.
Danke & Grüße.

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
He Gr wrote:
> Das mit dem LCD passt alles, wenn es über ISP versorgt wird. Bei Betrieb
> über Netzteil kann ich nur die obere Zeile nutzen. Unten bleibts LEER.
> Keine schwarzen Balken oder so.

Klingt trotzdem nach einem Softwareproblem.
Eventuell sind die Wartezeiten falsch gesetzt.
Die externe Spannung wird vielleicht langsamer steigen als die
ISP-Spannung.
Möglicherweise sendet der Controller da schon die init-Sequenz, obwohl
das Display noch nicht bereit ist.

Oder anders:
Der ISP Adapter steckt, du programmierst, der Programmer führt einen
Reset aus.
Die Versorgungsspannung wird dadurch nicht unterbrochen, daher ist das
Display weiterhin bereit.
Sobald der Controller resettet wurde kann (und darf) er dem Display
sofort Signale senden und das Display reagiert wie gewünscht.

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm.. ich versuchs mal mit ein paar Delays...
Was anderes: die Daten im EEPROM: gibts ne Möglichkeit, diese zu
erhalten, wenn ich den Atmega neu programmiere ohne sie gleichzeitig zu
sperren?
Also so, dass die Anwendung die Daten überschreiben können, diese aber
nach nem Update des Atmega erhalten bleiben.
Hab schon was gegoogled aber irgendwie werd ich nicht richtig klug
draus...

Autor: Johannes M. (johnny-m)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
EESAVE-Fuse programmieren...

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, hatte das falsch verstanden. Dachte, das würde den Inhalt des
EEPROM dauerhaft schützen (er könnte auch aus dem Programm nicht mehr
manipuliert werden). Hab gerade eine passendere Beschreibung gefunden.
Danke!

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So. Ich bin ein ganzes Stück weiter aber noch nicht am Ziel.
Folgende Beschaltung:

+5V
|
10uF---Diode---470uF---Atmega VCC,Atmega Pin3 (AIN0)
|
Diode
|
10uF
|
Display, Messschaltungen, Atmega Pin4 (AIN1)

Im Quelltext:

ACSR = (1 << ACIE); //eigentlich nur fallende Flanke auswerten aber zu
testzwecken...

ISR ( ANA_COMP_vect )
{4 Mal eeprom_write_word(...

Der Interrupt wird manchmal ungewollt ausgelöst und macht dann auch was
er soll. Wenn ich den Saft wegnehme, dann klappt das allerdings nicht.
Reichen 470u nicht aus oder liegt der Fehler woanders? Die
Displaybeleuchtung wird über einen Transistor geschaltet. Wenn die
Netzspannung weg ist (ISP hängt mit am Verbrauchernetz, da kann man das
gut beobachten), dann bleibt das Display leer (erhält ja keinen Saft),
die Beleuchtung geht aber. Der Saft muss irgendwie über den Pin am Mega
kommen. Das ist ja ein ziemliches Desaster, weil der Pin überhaupt nicht
so stark belastet werden darf. Kanns daran liegen? Das die Beleuchtung
den 470u C leersaugt, bevor der Mega speichern kann? Die Schaltung ist
überhaupt nur so aufgebaut um diese Funktion nutzen zu können. Ich
meine, ich kann ja nicht jede Sekunde ins EEPROM schreiben (dann ist das
Ding ja ruckzuck kaputt) und manuelles Speichern fällt auch weg. Wie
kann man das lösen?

Autor: Sven Stefan (stepp64) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eigentlich sollte das gehen. Du musst allerdings die Spannung für den
Eingang, welcher die Spannung misst vor den Dioden abgreifen. Sonst
misst du ja die Spannung an dem 470µ und der Elko hat sich schon halb
entladen, wenn du merkst, dass die Spannung weg ist. Desshalb baut man
ja die Dioden ein. Wenn die Spannung vor den Dioden weg ist, merkst du
es sofort, da kein Strom durch die Dioden zurück fliesen kann. Der µC
hat aber noch Saft bis der Elko leer ist.

Ich hatte bei mir auch bemerkt, das der Interrupt mehrmals ausgelöst
wird, wenn die Spannung verschwindet. Sowohl bei steigender als auch bei
fallender Flanke. Liegt wohl daran, dass der Komparator am Schwellwert
mehrmals hin und her flattert und jedesmal einen Interrupt auslöst. Das
musst du SW-technisch abfangen.

Sven

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So hatte ich das schon. War aber zu nervös. Bei der jetzigen Schaltung
ist es doch so, dass die Spannungsversorgung und der Sollwert 470u zur
Verfügung haben (alles hinter der Diode) und der Istwert nur 10u hinter
seiner Diode. Will sagen, der 10u C sollte doch ruckzuck leer sein und
die Spannung am Ist-Pin weg.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ He Gr (dare)

>ist es doch so, dass die Spannungsversorgung und der Sollwert 470u zur
>Verfügung haben (alles hinter der Diode) und der Istwert nur 10u hinter
>seiner Diode.

Wozu?

> Will sagen, der 10u C sollte doch ruckzuck leer sein und
>die Spannung am Ist-Pin weg.

Rechung? Welche Last hängt an den 470uF und welche an den 10uF?

C = I *t / U (Kondensatorkapazität)

t = C * U / t

MFG
Falk

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Immer dieser Falk. Hilft an alles Fronten.
Der 10u Kondensator sollte ein bisschen abfedern damit nicht bei jedem
kleinen Holperer der Interrupt ausgelöst wird. 470 hatte ich rumliegen
und passte von der Bauform her noch auf die Platine ;)
An dem Zweig der Ist-Spannung hängen drei Messchaltungen mit recht
geringem Verbrauch und ein LCD-Display samt Beleuchtung mit etwa 200+
mA. An der Soll-Spannung (470u) hängt nur der Mega und ein Quarzoszi.
Grüße!

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hatte gerade ne Idee bezüglich eines Fehlers in der
Transistor-Beschaltung. Obs was damit zu tun hat, weiss ich nicht aber
ich werds auf jeden Fall morgen als ersten gerade rücken.

Autor: dreg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Zitat
Autor: Sven Stefan (stepp64)
Datum: 05.08.2008 16:40
...
Ich hatte bei mir auch bemerkt, das der Interrupt mehrmals ausgelöst
wird, wenn die Spannung verschwindet. Sowohl bei steigender als auch bei
fallender Flanke. Liegt wohl daran, dass der Komparator am Schwellwert
mehrmals hin und her flattert und jedesmal einen Interrupt auslöst. Das
musst du SW-technisch abfangen.
Zitat ende

Aus diesem Grund habe ich innerhalb des nicht-maskierbaren-Interrupts
(automatisch höchste Priorität), am Ende der Abspeicherung der paar Byte
ins EEPROM (bei mir ist es ein Betriebsstundenzähler) eine
Endlosschleife. Da kann der COntroller auch keinen anderen Unsinn
anstellen, da kein Austritt aus der ISR sattfindet und durch nichts
anderes unterbrochen werden kann.

Gruss

dreg

Autor: He Gr (dare)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mannmannmannmannmann... Man sollte sich die Bauteile schon noch mal
ansehen bevor man sie verbaut. Reichelt hatte mir die falschen
Transistoren geschickt und ich habe sie einfach verbaut. Ich hab die
Schaltung dem Bauteil angepasst und nun gehts. Echt nervig. Die haben
mir echt jede Menge falsche Teile geschickt. Nicht nur die Transistoren
- auch noch Quarzoszis in 16 statt 4Mhz und Dioden 1N4004 statt wie
bestellt 1N4001. Die 4004er können aber doch nur mehr ab und tun hier
sowieso, was sie sollen, oder?
Jedenfalls tut jetzt alles, was es soll und ich bin happy.
Grüße!

Autor: Sven Stefan (stepp64) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dreg wrote:
> Aus diesem Grund habe ich innerhalb des nicht-maskierbaren-Interrupts
> (automatisch höchste Priorität), am Ende der Abspeicherung der paar Byte
> ins EEPROM (bei mir ist es ein Betriebsstundenzähler) eine
> Endlosschleife. Da kann der COntroller auch keinen anderen Unsinn
> anstellen, da kein Austritt aus der ISR sattfindet und durch nichts
> anderes unterbrochen werden kann.
>
So hatte ich das Anfangs auch. Mir gefiel aber nicht, dass der µC sich
aufhängt, wenn die Spannung nur mal kurz den Messwert unterschreitet,
ohne dass sich der Elko komplett entlädt. Ich habe nun in die ISR ein 2
sekündige Warteschleife eingebaut. Der Elko hat sich nach ca. 1 Sekunde
komplett entladen. Wenn der Strom also nur mal kurz weg ist, bleibt der
Proc zwar zwei Sekunden stehen, macht aber danach normal weiter.

@ He Gr: Ist mir bei R bis jetzt noch nicht passiert. Nur das falsche
Datenblatt zu einem bei R gekauften Transistor hatte ich letztens bei R
mal gefunden. Da waren doch tatsächlich die Anschlüsse vertauscht (BC338
und BC328). Die Dioden sollten passen. Sind halt für 400V und nicht nur
für 100V.

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe ein ähnliches Problem wie der OP, allerdings mit erschwerten
Bedingungen. Vielleicht hat jemand einen Tip aus eigener Erfahrung.

Zur Situation:
Ein Tiny2313 wird über einen Schaltregler (24 Volt Eingangsspannung,
MC34063 beschaltet wie in der Artikelsammlung) mit 5 Volt versorgt und
bedient eine gemultiplexte LED-Ziffernanzeige, durchschnittlicher
Strombedarf etwa 60 mA. Über den Komparator soll ein Interrupt ausgelöst
werden, um ein einziges Datenbyte zuverlässig im EEPROM zu speichern,
wenn die Betriebsspanung abfällt. Aber: Das Display verbraucht viel
Strom, und würde einen Puffer-Elko (oder den am Ausgang des
Schaltreglers) sehr schnell entladen.
Kann jemand abschätzen - da ich noch keinen aufgebauten Prototypen habe,
um das auszuprobieren - ob es möglich ist, über Spannungsteiler ein
Einbrechen der 24 Volt zu erkennen, in der ISR sofort das Display
abzuschalten (was nicht wirklich sofort geht, schlimmstenfalls befindet
sich der Tiny gerade in einer anderen ISR, um das Display zu
aktualisieren) und mit der Restladung des 5V/100uF Elkos ein Byte
sicher in den Speicher zu schreiben?
Das Display hardwaremäßig zu entkoppeln ist problematisch, da gemeinsame
Kathode.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Sebastian (Gast)

>werden, um ein einziges Datenbyte zuverlässig im EEPROM zu speichern,
>wenn die Betriebsspanung abfällt. Aber: Das Display verbraucht viel
>Strom, und würde einen Puffer-Elko (oder den am Ausgang des
>Schaltreglers) sehr schnell entladen

http://www.mikrocontroller.net/articles/Speicher#E...

MFG
Falk

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke! Die Formel habe ich gesucht, wußte aber nicht, wie ich das als
Suchbegriff nennen sollte.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
