Hallo,
ich möchte ein digitale Filer auslegen, welches ein Jittersignal glätten
soll. Leider habe ich hier wenig Erfahrung
Es muß ein langsames Filter (ich denke an IIR) sein, welches träge
eagiert. Welche Parameter muß ich ermitteln um das Filter auslegen zu
können. Wird allein über die Grenzfrequenz die Geschwindigkeit des
Filters bestimmt? Wie ermittle ich die ntwendigen Konstanten z.B.
grenzfrequenz, die zur Berechnung der Koeffizienten notwendig sind
Danke für eure Hilfe
Gruß
Samuel

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit Scilab kann man IIR-Filter berechnen. Die Übertragungsfunktion
liefert "iir"
http://www.scilab.org/product/man/index.php?module...

für kaskadierte Filter zweiter Ordnung ist "eqiir" zuständig:
http://www.scilab.org/product/man/index.php?module...
diese Kaskadenfilter sind weniger schwingfreudig.

Alle Frequenzen beziehen sich auf die Abtastfrequenz des AD-Wandlers.

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

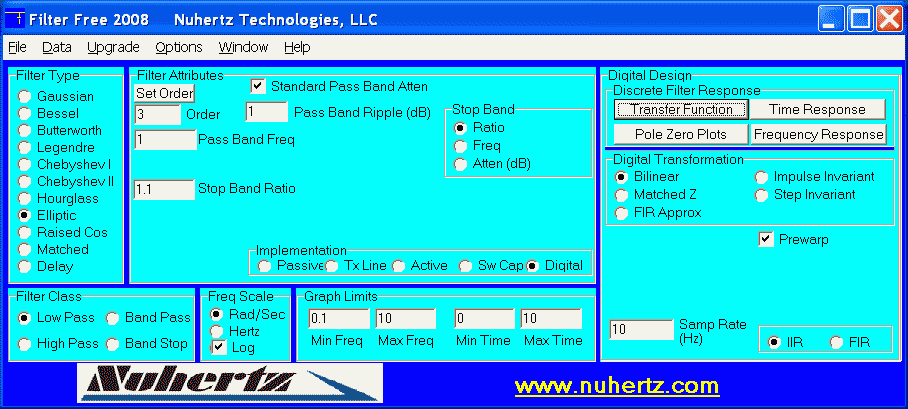

Es gibt auch noch die kostenlose Software FilterFree (11,3 MHz
exe-File)
"Free software.  No license required."
http://www.nuhertz.com/download.html
http://www.nuhertz.com/filter/
