Hallo,

ich habe in einem Kinoverstärker aus DDR-Zeiten (Präcitron 12 K)
Hybridschaltungen, wo ich gern wüsste, was die Bausteine machen.
Vielleicht hat jemand Daten / Anschlußbelegung zu den Teilen. Es handelt
sich um die Bezeichnungen 21-32311 und 21-32211. Schonmal im Voraus
vielen Dank!

Tschööö Sven

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Alu-Büchsen mit Beine an einer Längsseite?
Klingt zumindest nach KME-Bausteinen (hießen die so???).
Hat wohl keramische Werke Hermsdorf hergestellt, war eine Logikserie, es
gab aber auch Analog-Sachen, die man als Vorverstärker o.ä. nutzen
konnte.

Ob da noch jemand die Liste hat???
In irgendeinem ElJaBu (Elektronisches Jahrbuch...) war das mal mit
Innenschaltungen drin, habe ich aber nicht mehr.

Gruß aus Berlin
Michael

Autor: Sven H. (reiter111)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

ja genau, Alugehäuse und auf einer Längsseite hochkant stehend
aufgelötet. Es sind mit Sicherheit analoge Funktionen, ist wiegesagt in
einem Verstärker (Vorverstärker) eingesetzt.

Tschööö Sven

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier ist ein Link dazu:
http://www.radiomuseum.org/forum/integrierte_schal...

Im Elektronischen Jahrbuch von 1967 und 1971 sind sie drin.

MfG Paul

Autor: crazy horse (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
i.a. kein Thema, die nachzubauen, wenn die Innenschaltung bekannt.
Original kaum zu bekommen.

Autor: Holger Krull (krulli) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von den KME3-Bausteinen war im Elektronischen Jahrbuch 1981 die
Innenschaltungen abgedruckt. Buch hab ich da, aber jetzt keine Zeit zum
scannen...

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

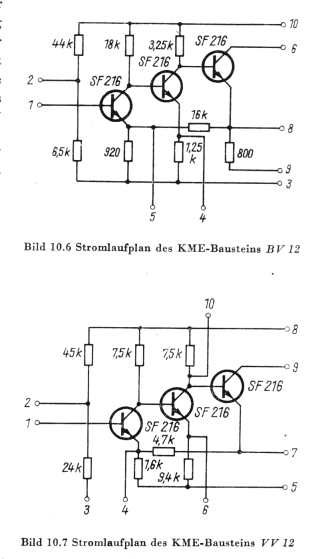

Laut Klaus K. Streng, abc von Elektronenröhre und Halbleiterbauelement,
führt der Bezeichnungsschlüssel auf einen 3-stufigen Verstärker der
Gruppe A2.

Damit könnte es der BV12 oder der VV12 sein (oder jeweils einer dieser
beiden).  Die dort gezeigten Innenschaltungen habe ich dir mal
angehängt.

Autor: Sven H. (reiter111)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die Antworten!

Ich gehe davon aus, daß diese Teile noch ok sind, mich hat es einfach
nur interessiert, was unter der Haube ist ;)
Ich bekomme sogar noch eine Schaltung zum Verstärker, da sollte der Rest
dann kein Problem mehr sein.

Danke und einen schönen Abend!

Tschööö Sven
