High-Side Überstromschutz

Gast Gast 02.08.2008 18:19 #944580

Hallo,

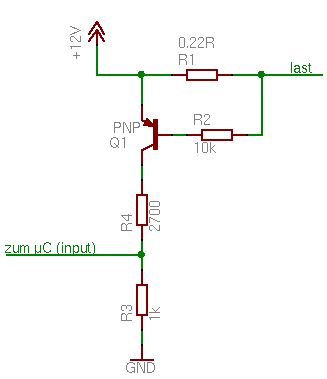

anbei eine Schaltung, die einem µC signalisieren soll, wenn der
Laststrom auf >3.5A (ungefähr) steigt.

Kann das jemand beurteilen, ob das so funktioniert?

Vielen Dank im Voraus

lg
Gast

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

HildeK Gast 02.08.2008 18:36 #944597

Sieht ganz gut aus. Du solltest aber auf einen Schmitt-Triggereingang
gehen bzw. einen solchen dazwischen schalten um eine saubere
Schaltflanke bei der Auswertung zu erhalten.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Lothar M. (lkmiller) Moderator (Firma: Titel) 03.08.2008 21:16 #945431

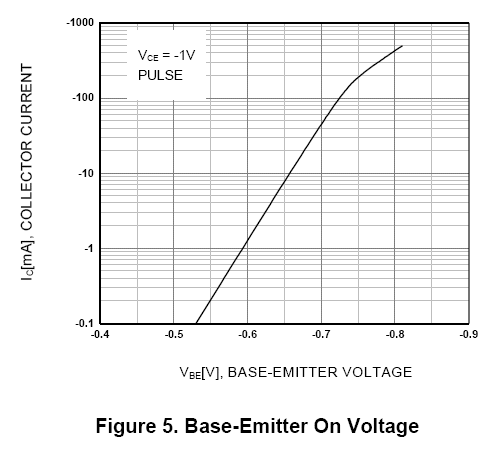

Ein Transistor vom Schlage z.B. BC327 wird schon bei etwa 2,5A
(Ube=0,55V) anfangen zu leiten. Das ist dir aber wahrscheinlich noch zu
niedrig (soll=3,5A) ...

Aber kauf dir lieber mal ein paar niederohmige Lastwiderstände zum
Ausprobieren des besten Wertes ;-)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

fat.wombat Gast 04.08.2008 09:52 #945698

....und die Temperaturabhängigkeit deltaUbe = -2mV/K nicht vergessen ;-)

Antwort Zitieren Bearbeiten Löschen Melden Danke

HildeK Gast 04.08.2008 12:19 #945845

>Aber kauf dir lieber mal ein paar niederohmige Lastwiderstände zum
>Ausprobieren des besten Wertes ;-)
Schalte parallel zu R1 ein 1k-Poti und schließe R2 an den Schleifer an.
Dann hast du noch eine Einstellmöglichkeit und brauchst kein Set von
niederohmigen Lastwiderständen.

Antwort Zitieren Bearbeiten Löschen Melden Danke
