Hallo ,

ich bin leider noch neu auf diesem Gebiet und versuch schon seit Tagen
eine normales Graupner Servo C577 mit dem Attiny 13 zu steuern.

1,2 MHz

Habe schon viel in den Foren gelesen, doch leider tauchen immer neue
Fragen.

Habe ein Problem die funktion der Register mir vorzustellen.

Um eine Rudermaschine mit einem PWM Signal von 20 ms und dann noch ein
Signal von 1 bis 2 ms zu bekommen.


Gibt es Register in die man high und low schreibt ?

TCCR0A,A   ;für high ?
TCCR0B,A   ;für low ?

Oder müssen ich Warteschleifen schreiben die auf den Takt des
Controllers abgestimmt werden ?

Wie bekomme ich beim Attiny 13 den Modus CTC hin.

Besteht die Möglichkeit das ich einen Quellcode bekomme.
An dem ich die Funktion ausprobieren kann.

Vielen Dank für Eure Hilfe!!!!!!

Autor: Kachel-Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuche es mal mit Timer, das ist besser und genauer als
Warteschleifen.

Codebeispiele habe ich mal bei www.hanneslux.de gesehen, war aber glaube
nicht für Tiny13.

KH

Autor: Joachim H. (husky)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Danke für den Tipp mit dem Timer,

doch leider komme ich immer noch an meine Grenzen.

Das Servo dreht voll auf Anschlag.

Kennst Du Dich Assembler aus ?

Könntest Du bitte eine Blick auf meinen Code werfen.

Habe den CTC Modus genommen mit den Pin 0 zur Ausgabe

Mein Attiny13 ist mit 1,2 MHz getacktet.

Bin mir nicht sicher mit der Umsetzung der Schleifen für die 20ms und
1,5ms für die Mitte. Ob es überhaupt so funktionieren kann ,wenn ich die
richtigen Werte einsetze.

Auch mit dem Teiler stehe ich noch auf dem Schlauch, ob das alles so
richtig ist ;)

1,2MHz

(255/1200000) = 0,0002125µs = 0,2125 milli sec.

dann müssten 20ms = 94
und 1,5ms         = 7


Danke im Voraus

Joachim

Autor: Kachel-Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, der Tiny13 hat nur einen 8-Bit-Timer, da passen beide Zeiten (20
ms und 1-2 ms) nicht bei erträglicher Auflösung rein. Daher ist
Hardware-PWM kein guter Ansatz. CTC ist erst recht keine gute Idee.

Beim Tiny15 bietet sich an, Timer1 mit Vorteiler 16 laufen zu lassen,
das macht bei 16 MHz eine Auflösung von 10 µs, also Zahlenwerte von 100
bis 200 für 1 bis 2 ms.

Der Tiny13 hat aber keinen feinstufigen Vorteiler, er hat nur Vorteiler
durch 1, 8, 64, 256 oder 1024. Dafür kann man mittels CLKPR die
Taktfrequenz in feineren Schritten verändern. Um nun in einer
Timer-Runde (256 Schritte) die Zeiten von 1-2 ms abbilden zu können,
bietet sich eine Taktfrequenz von 4,8 MHz und ein Vorteiler von 64 an.
Eine Timer-Runde dauert demnach 3,4 ms, was Zahlenwerte von 75 und 150
für die beiden Endwerte (1 ms, 2 ms) ergibt und 112 für die Mitte (1,5
ms). Das ist zwar nicht so schön wie beim Tiny15, aber besser als gar
nichts. Somit wäre also geklärt, wie die Impulsbreite erzeugt (bemessen)
werden kann. Nun zur Impulspause. Die 20 ms passen in dieser Einstellung
nicht in den Timer rein. Man könnte jetzt den Vorteiler umschalten und
wechselweise beide Zeiten messen, es geht aber auch einfacher.

Im Overflow-Interrupt des Timers wird eine Variable heruntergezählt,
diese bestimmt die Impuls-Pause von etwa 20 ms. Als Startwert wird 6
festgelegt (6 x 3,4 ms = 20,4 ms), bei Erreichen von 0 wird sie wieder
auf Startwert gesetzt, der Impulspin auf H geschaltet und die gewünschte
Impulsbreite in das OCR0A-Register geschrieben, sozusagen als Termin für
den Compare0A-Interrupt.

Im Compare0A-Interrupt wird dann lediglich der Impuls-Portpin wieder auf
L gesetzt. Bis zum nächsten Ablauf des Impulspausenzählers tritt der
COM0A-Interrupt zwar öfters auf, aber ein bereits auf L gesetzter
Portpin bleibt beim weiteren Setzen auf L auch nur L, es lohnt sich also
nicht, diese Interrupts zu unterdrücken. Wenn es sein muss, kann der
COM0A-Interrupt auch mehrere verschiedene Servoimpulse an mehreren
Port-Pins erzeugen, die, wie bei einer RC-Fernsteuerung, nacheinander
erfolgen.

Das Hauptprogramm kann dann die Impulsbreite(n) als Zahlenwert
bereitstellen, also die Servoposition, die angefahren werden soll. Dies
kann z.B. durch Einlesen eines Potis per ADC erfolgen, oder durch
Auswahl aus einer Liste mittels Up/Down-Taster, dann wäre aber noch eine
Tastenentprellung einzubinden bzw. die ADC-Abfrage. Bisher hast Du Dich
ja noch nicht dazu geäußert, wo der Sollwert (Stellposition) herkommen
soll.

KH

Autor: STK500-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Beim Tiny15 bietet sich an, Timer1 mit Vorteiler 16 laufen zu lassen,
>das macht bei 16 MHz eine Auflösung von 10 µs, also Zahlenwerte von 100
>bis 200 für 1 bis 2 ms.

Bei mir ergibt 16MHz durch 16 geteilt 1MHz, was eine Periodendauer von
1µs darstellt...

Autor: Kachel-Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R..., Du hast (wie immer) recht, da fehlt ein Komma. Ich meinte
natürlich 1,6 MHz. Ich danke Dir für diesen Hinweis.

Beste Grüße in den hohen Norden,
KH

Autor: Joachim H. (husky)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Heinz,

möchte mich bei Dir bei Dir für die ausfühlichen Zeilen bedanken.

Habe versuch die Interrupts wie in Deinen Zeilen umzusetzen.
bis auf die neue Taktfrequenz . Dieses hat den Grund weil ich den
Uploader von meinem Franzis Lernpacket benutze möchte.

Auf die Stellgenauigkeit kommt es in meinem Anwendungsfall nicht so sehr
an.
Möchte auf meinem Geburtstag Dia´s vorführen, doch mein Projektor hat
keinen Timer. Diesen wollte ich gerne mit der Rudermaschine machen die
in ca 20 sec auf die Fernbedienung drückt und somit das nächste Dia
aufruft.

Das erste Geburtstagsgeschenk wäre schon mal wenn die Rudermaschine
nicht immer auf Anschlag fahren würde und zuckt.

Du hattest geschrieben das ich keine Impulsbreite (n) angegeben hätte.
Wie ist der Name von dem Register ,das ich mit der Impulsbreite laden
muß ?

Ist der normale PWM Modus geeignet ?

Dürfte ich Dich nochmal bitten, meinen Code anzusehen.

Vielleicht könntest Du mir noch einmal einen guten Tipp geben.

vielen Dank vom Anfänger
Joachim

Autor: Kachel-Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Taktfrequenz...
Ich hatte nicht von den Fuses gesprochen, sondern vom Clock-Vorteiler
CLKPR (siehe Datenblatt Seite 25). Dieser lässt sich vom Programm, also
per Software einstellen. Damit wird die Einstellung erst wirksam, wenn
das Programm gestartet wird, Dein Bootloader (oder was immer Du mit
Franzis-Uploader meinst) findet also den normalen Takt vor. Das ist also
kein Problem.

Stellgenauigkeit...
Nunja, etwas Auflösung bzw. Wiederholgenauigkeit brauchst Du schon, auch
wenn Du nur eine Taste der Fernbedienung betätigen willst. Denn sonst
presst das Servo unter Umständen das Mohnöl aus der Fernbedienung... ;-)

Alle 20 Sekunden...
Das heißt also, Du brauchst noch eine Uhr, zumindest eine halbwegs
genaue Zeitzählung. Der Tiny13 hat nur einen Timer, es geht aber
trotzdem einzubauen. Mit CompareB lässt sich alle 1 oder 2 Millisekunden
ein weiterer Interrupt erzeugen, in dem die Zeit hochgezählt werden
kann. Es geht auch mit dem Overflow-Interrupt, aber das werden recht
krumme Werte.

Impulsbreite...
Du möchtest das Servo zwischen zwei Positionen hin und her fahren.
Demnach musst Du 2 Impulsbreiten als Konstanten definieren, für jede
Position eine. Die Uhr schaltet dann nach jeweils 19 Sekunden auf
Position 2 und nach 1 Sekunde wieder auf Position 1 zurück.

Register-Name für Impulsbreitenwert...
Das kommt darauf an, welchen Interrupt man verwendet. Ich sprach von
CompareA des Timer0, also heißt das Register OCR0A (Datenblatt Seite
72).

PWM-Modus...
Der Timer läuft nicht im PWM-Modus, da die PWM-Modi des 8-Bit-Timers
dazu ungeeignet sind. Der Timer läuft einfach nur frei durch, er wird
nirgends angehalten und auch nirgends manipuliert. Also weder auf 0
gesetzt, noch auf irgend einen Startwert.

Der Timer zählt einfach nur aufwärts und läuft bei 255 -> 256 über, also
256 ist schon wieder 0.

Nun nochmal zum logischen Aufbau des Programms. Der Timer rennt durch
und löst drei verschiedene Interrupts aus:

- Overflow-Interrupt (beim Überlauf von 255 auf 0) alle 3,4 ms
  In diesem Interrupt wird die Impulspause herab gezählt (6...0).
  Ist die Impulspause abgelaufen (0), wird der Impulspin per Programm
  ( also durch die Anweisung *sbi portb,servopin* ) auf H-Pegel gesetzt
  und der Impulspausenzähler wieder auf 6 gesetzt. Weiterhin wird der
  gerade gültige (von der Zeitzählung bereitgestellte) Impulsbreitenwert
  in das Vergleichsregister OCR0A geschrieben, damit COM0A-Interrupt
  exakt zu dem Termin ausgelöst wird, wenn der Impuls abgeschaltet
  werden soll.

- Compare-Interrupt A (Timer hat denselben Zählerstand erreicht, wie
  in OCR0A steht)
  In diesem Interrupt wird lediglich der Impuls-Ausgang wieder auf
  L-Pegel geschaltet ( *cbi portb,sercopin* ).

- Compare-Interrupt B (Timer erreicht den Wert von OCR0B)
  Hier wird die Zeit gezählt. Damit der nächste COM0B-Int. in einem
  fest definierten Zeitabstand (Intervall) erfolgt, muss der Vergleichs-
  Wert bei jedem Interrupt aktualisiert werden. Dazu liest man OCR0B
ein,
  addiert das Intervall (150 für 2 ms) dazu, und schreibt das Ergebnis
  nach OCR0B zurück. Nun weiß der Timer den nächsten Termin zum
  Auslösen eines COM0B-Interruptes. Jetzt muss aber noch die eigentliche
  Arbeit gemacht werden, das Zählen der Zeit. Dazu erhöht man einen
  Zähler (ein Register) in jedem Durchlauf um 1. Alle 256 Durchläufe hat
  das Register den Wert 0. 256 mal 2 ms ergibt 512 ms, also eine gute
  halbe Sekunde, wobei die 6 Runden zuviel nachher noch korregiert
  werden. Der Zählerstand 0 ist also der Indikator, dass eine
  halbe Sekunde vergangen ist. Die Auswertung wird das Hauptprogramm
  übernehmen, damit die Interrupt-Service-Routinen (ISRs) sehr kurz
  bleiben und sich nicht gegenseitig blockieren.

- Es soll noch erwähnt werden, dass jede ISR noch das SREG sichern muss,
  damit sie dem Hauptprogramm nicht die Flags unterm Hintern verändert.
  Denn das hätte böse Folgen (logisch falsches Rechnen und springen).

- Hauptprogramm (Hauptschleife)
  Die Mainloop muss nun die Zeit (in Schritten zu 0,5 s) zählen. Dazu
  wird ständig der Zeitvorteiler auf 0 geprüft (TST zvt). Ist er 0,
  wird zu einer Routine gesprungen, die folgendes tut:
  - Zeitvorteiler um 6 erhöhen, das korregiert den Fehler 256 / 250 und
    sorgt dafür, dass diese Routine nicht nochmal aufgerufen wird, denn
    zvt ist ja nun nicht mehr 0.
  - Zeitzähler herunterzählen und auf 2 Werte (Konstanten) prüfen:
    - bei Zählerstand 2 wird Position 2 in das Positionsregister geladen
    - bei Zählerstand 0 wird wieder Position 1 geladen und der Zähler
      auf den Startwert (40 für 20 Sekunden) gesetzt.

- Reset-Routine:
  Hier wird der Controllertakt auf 4,8 MHz eingestellt (CLKPR), es
  werden alle I/Os initialisiert, es wird der Timer mit Vorteiler 64
  gestartet, es werden die Interrupts für Ovf, ComA und ComB freigegeben
  und die Startwerte für alle Zähler (und OCR0x-Register) eingestellt.

Deinen Quelltext habe ich mir aus Zeitgründen noch nicht angesehen, mal
sehen, ob ich nachher noch Zeit dazu finde.

KH

Autor: juppi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
push

Autor: Hannes Lux (hannes)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Husky:

Probiere mal das Programm im Anhang. Das Servo kommt an Pin 5 (PB0).

...

Autor: juppi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wiso hex?

Autor: Joachim H. (husky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Hannes,

habe dein Programm auf den Chip aufgespielt und es hat leider nicht
funktioniert. Das Servo ist in die Endlage gefahren und hat immer
gezuckt.

Ich möchte mich bei allen bedanken die viel Zeit aufgebracht haben um
mir beim umsetzen dieses Problemes zu helfen.

Mein Wissen ist leider zur Zeit noch nicht so weit, das ich alle Euren
guten Tipps umsetzen kann. (ich arbeite daran)

Ich werde das Problem aus Zeitgründen "mechanisch" lösen.
Und möchte Eure Zeit nicht unnötig in anspruch nehmen.

@KH,

danke für den lehrreichen Text.
Wenn ich wieder mehr Zeit habe , werde ich mit Hilfe Deiner Zeilen
versuchen es doch noch umzusetzen. Danke!

Autor: Hannes Lux (hannes)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Joachim H. wrote:
> @Hannes,
>
> habe dein Programm auf den Chip aufgespielt und es hat leider nicht
> funktioniert. Das Servo ist in die Endlage gefahren und hat immer
> gezuckt.

Also bei mir hat das Servo (0815-Billig-Servo) wunderbar funktioniert.
Wenn es bei Dir nicht funktioniert, dann läuft Dein Tiny13 vermutlich
nicht mit der Werkseinstellung (9,6 MHz, CKDIV8 aktiv). Überprüfe mal
Deine Fusebits, vielleicht ist er ja auf 4,8 MHz Takt eingestellt.

Noch besserer Vorschlag: Klemme mal das Servo ab, lege Spannung an den
Tiny13 und miss mal die Frequenz an Pin 5 (PB0). Diese muss etwa 50 Hz
betragen.

Falls Du keine Frequenz messen kannst, könntest Du im Quelltext mal den
Taktvorteiler mit anderen Werten füttern.

Lass das Servo aber nicht zu oft und zu lange auf Anschlag fahren, es
geht davon irgendwann kaputt.

Als weitere Ursache kommt in Frage, dass Du vielleicht den
Abblock-Kondensator (100 nF Keramik) am AVR vergessen hast und Servo und
AVR aus der gleichen Betriebsspannung ohne Entkopplung betreibst. Dann
löst jeder Störimpuls einen Reset im AVR aus.

>
> Ich möchte mich bei allen bedanken die viel Zeit aufgebracht haben um
> mir beim umsetzen dieses Problemes zu helfen.
>
> Mein Wissen ist leider zur Zeit noch nicht so weit, das ich alle Euren
> guten Tipps umsetzen kann. (ich arbeite daran)

Jou, mach, wir haben alle mal angefangen.

>
> Ich werde das Problem aus Zeitgründen "mechanisch" lösen.

Ich glaube, dass ist nicht nötig. Mit einem Tiny13 im (ATMEL-)
Auslieferungszustand und einem Standard-Servo funktioniert das Programm
bestens.

> Und möchte Eure Zeit nicht unnötig in anspruch nehmen.
>
> @KH,
>
> danke für den lehrreichen Text.
> Wenn ich wieder mehr Zeit habe , werde ich mit Hilfe Deiner Zeilen
> versuchen es doch noch umzusetzen. Danke!

Mein Programm ist eine Umsetzung dieser Gedanken.

...

Autor: Joachim H. (husky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hannes,

an welcher Schraube in Deinem Programm muß ich drehen damit es mit
1,2 MHz arbeitet.

In dem Heft vom Lernpaket steht.

Das Bootprogramm und das Interface Programm verwenden die serielle
Schnittstelle mit einer definierten Übertragungsrate von 9600Baud.
Dazu ist es erfordelich ,das der Controller mit einer definierten
Taktfrequenz arbeitet. Der ATiny13 besitzt drei interne RC Oszillatoren
mit 128 kHz, 4,8MHz und 9,6MHz.
Außerdem kann der Takt geachtelt werden.

Das Lernpaket arbeitet mit dem 9,6 MHz Oszillator und dem Teiler, sodass
der Prozessortakt 1,2 MHz beträgt.

Joachim

Autor: Hannes Lux (hannes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joachim H. wrote:
> Hallo Hannes,
>
> an welcher Schraube in Deinem Programm muß ich drehen damit es mit
> 1,2 MHz arbeitet.

Das Programm möchte den Tiny13 auf 9,6 MHz mit halbiertem Takt nutzen,
also mit 4,8 MHz.

>
> In dem Heft vom Lernpaket steht.
>
> Das Bootprogramm und das Interface Programm verwenden die serielle
> Schnittstelle mit einer definierten Übertragungsrate von 9600Baud.
> Dazu ist es erfordelich ,das der Controller mit einer definierten
> Taktfrequenz arbeitet. Der ATiny13 besitzt drei interne RC Oszillatoren
> mit 128 kHz, 4,8MHz und 9,6MHz.
> Außerdem kann der Takt geachtelt werden.

Das Programm geht davon aus, dass der Tiny13 mit dem RC-Oszillator mit
9,6MHz arbeitet und interessiert sich nicht dafür, ob der Takt geachtelt
wird. Es schaltet den Takt-Teiler CLKPR auf Halbieren (statt Achteln)
und erreicht damit einen Takt von 4,8 MHz. Eingestellt wird das mit dem
Wert:
.equ clk_val=1<<clkps0  ;Wert Taktvorteiler 1 zu 2 (4,8 MHz)

in der Reset-Routine:
 ldi wl,clk_ss              ;Konstanten für Taktumschaltung
 ldi wh,clk_val             ;vorladen
 out clkpr,wl               ;Schreibschutz der Taktumschaltung aufheben
 out clkpr,wh               ;Takt umschalten
 nop                        ;Zeit zum Einschwingen geben


>
> Das Lernpaket arbeitet mit dem 9,6 MHz Oszillator und dem Teiler, sodass
> der Prozessortakt 1,2 MHz beträgt.

Wenn dem so ist, dann muss das Programm auch funktionieren. Ich habe es
auf dem Steckbrett mit einem werksneuen Tiny13 (ohne Änderung der
Fusebits) und einem Conrad-Billig-Servo laufen.

Ich würde an Deiner Stelle trotzdem mal die Fusebits auslesen und
notieren und anhand des Datenblattes ermitteln, ob der Tiny13 noch
original gefust ist. Ich weiß z.B., dass die zum Lernpaket von myAVR
mitgelieferten Mega8 nicht dem ATMEL-Auslieferungszustand entsprechen.
Daher halte ich es für möglich, dass auch der Franzis-Tiny13 verstellt
sein kann.

Der einfachste Test ist das Messen der Frequenz an Pin5 ohne
angeschlossenem Servo. Diese muss etwa 50 Hz betragen. Aus dem
tatsächlichen Wert kann man dann ermitteln, ob der AVR schneller oder
langsamer läuft als er sollte.

>
> Joachim

...

Autor: Joachim H. (husky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hannes,

habe versucht Deinen Quellcode in das AVRStudie mit dem Modus für
ATtiny13 zu compelieren. Das Programm hat zwei Fehlermedlungen
angezeigt.

Vielleicht kannst Du etwas damit anfangen.

(Zeile 4)
.equ servopin=pb0       ;Pin, an dem das Servo angeschlossen ist

(Zeile 114)
subi xl,-h_sek             ;Intervall aufaddieren (n?ste Int-Termin)



Building project...
AVRASM: AVR macro assembler version 1.76.4 (Aug  6 2004 07:02:13)
Copyright (C) 1995-2004 ATMEL Corporation
Creating   'C:\zwischenablage\servo4.eep'
Creating   'C:\zwischenablage\servo4.hex'
Creating   'C:\zwischenablage\servo4.obj'
Creating   'C:\zwischenablage\servo4.map'
Assembling 'C:\zwischenablage\servo4.asm'
Including  'C:\Programme\Atmel\AVR
Tools\AvrAssembler\Appnotes\tn13def.inc'
C:\zwischenablage\servo4.asm(4) : warning : Undefined variable
referenced
C:\zwischenablage\servo4.asm(4) : error : Undefined variable referenced
C:\zwischenablage\servo4.asm(114) : warning: Immediate byte operand out
of range
Assembly complete with 1 error
Deleting   'C:\zwischenablage\servo4.eep'
Deleting   'C:\zwischenablage\servo4.obj'
Deleting   'C:\zwischenablage\servo4.hex'
Deleting   'C:\zwischenablage\servo4.map'


vielen Danke im Voraus
joachim

Autor: Hannes Lux (hannes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn Du mit relativ neuen AVRs arbeiten willst, solltest Du Dein
AVR-Studio schon mal auf AVR-Assembler 2 umschalten. Ich hoffe, Du
hast eine halbwegs aktuelle Version des AVR-Studios und wurschtelst
nicht mehr mit einer 3.5x er Version herum.

...

Autor: Joachim H. (husky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist AVR Studio 4.0 dann noch älter ?

Diese habe ich auf meinem Rechner.

Autor: Hannes Lux (hannes)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Also ich bekomme beim Assemblieren diese Meldung:
AVRASM: AVR macro assembler 2.1.9 (build 90 Jul  5 2006 11:06:16)
Copyright (C) 1995-2006 ATMEL Corporation

E:\AVR\FORUM\t13servo\t13serv1.asm(15): Including file 'C:\Programme\Atmel\AVR Tools\AvrAssembler2\Appnotes\tn13def.inc'
E:\AVR\FORUM\t13servo\t13serv1.asm(135): No EEPROM data, deleting E:\AVR\FORUM\t13servo\t13servo1.eep

ATtiny13 memory use summary [bytes]:
Segment   Begin    End      Code   Data   Used    Size   Use%
---------------------------------------------------------------
[.cseg] 0x000000 0x00007e    126      0    126    1024  12.3%
[.dseg] 0x000060 0x000060      0      0      0      64   0.0%
[.eseg] 0x000000 0x000000      0      0      0      64   0.0%

Assembly complete, 0 errors. 0 warnings

Zum Vergleich, Du nutzt Assembler Version 1:
AVRASM: AVR macro assembler version 1.76.4 (Aug  6 2004 07:02:13)
und ich Version 2:
AVRASM: AVR macro assembler 2.1.9 (build 90 Jul  5 2006 11:06:16)

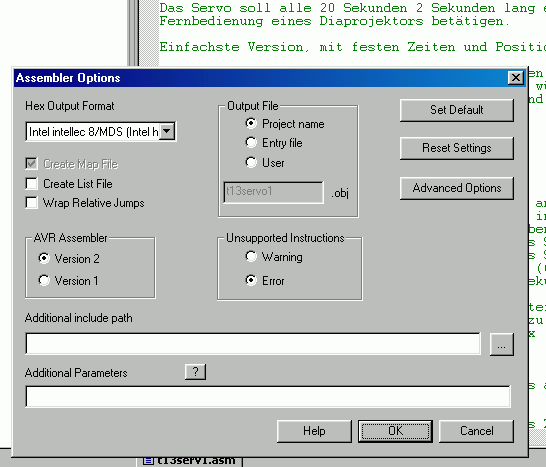

Die Version (1 oder 2) kann man per Menü auswählen:
Menü/Project/Assembler-versions (siehe Anhang)

Ich nutze AVR-Studio Version 4.12 mit Service-Pack 4 Build 498. Eine
Nachfolger-Version lief bei einem Bekannten nicht, ich hatte sie aber
nicht probiert, da ich auch nicht ohne zwingenden Grund hinter jeder
neuen Version hinterher bin wie der Teufel hinter der Seele.

Ich denke, es genügt, wenn Du per Menü die Assembler-Version 2
auswählst.

...

Autor: Joachim H. (husky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hannes,

entschuldige das ich erst jetzt schreibe.

War im Urlaub .

Vielen Dank, jetzt geht es !

schöne Grüße
Joachim

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
