Technische Daten von RGB LED

Mist, immer noch keine Antwort...

Habe da eine kleine Idee solche RGB-Led mit einem Mikrocontroller zu
verheiraten. Drei Poti's sollen dann 1.Farbton 2.Farbsättigung und
3.Helligkeit einstellen. Also eine kleine Endlosschleife: Die drei
Poti's einlesen und die hochauflösenden PWM-Werte für RGB daraus
berechnen.

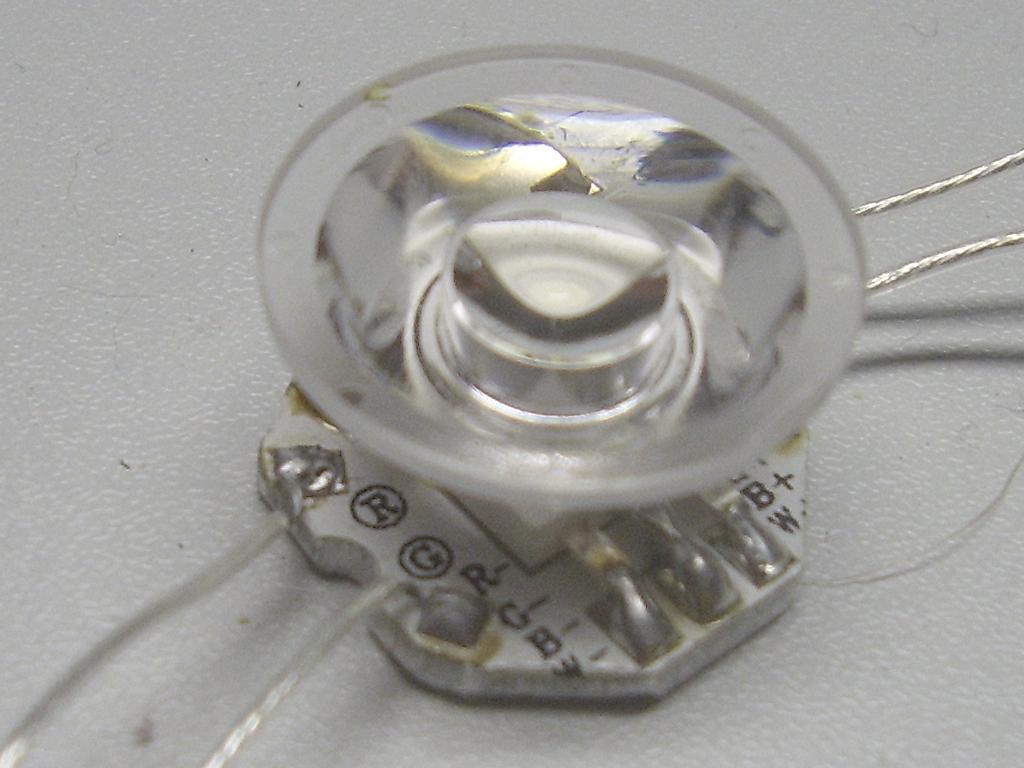

Mach doch mal ein Foto ohne Linse, damit man den Chip erkennen kann.

Arno

Peter,

von der grundsätzlichen Bauform her ist das eine kühlpflichtige LED,
wenn Du also zu Testzwecken längere Zeit mehr als 30-40mA je Kanal
fliessen lässt, muss die Unterseite des Carriers gekühlt werden.
Auf den ersten Blick halte ich das für eine 3x80mA Ausführung, aber wie
schon gesagt wurde wäre ein Bild ohne Linse hilfreich.

Jochen Müller

Jochen Müller wrote:
> Peter,
>
> von der grundsätzlichen Bauform her ist das eine kühlpflichtige LED,
> wenn Du also zu Testzwecken längere Zeit mehr als 30-40mA je Kanal
> fliessen lässt, muss die Unterseite des Carriers gekühlt werden.
> Auf den ersten Blick halte ich das für eine 3x80mA Ausführung, aber wie
> schon gesagt wurde wäre ein Bild ohne Linse hilfreich.
>
> Jochen Müller

Wollte das Ding sowieso auf einen mittleren Kühlkörper kleben.

Arno H. wrote:
> Mach doch mal ein Foto ohne Linse, damit man den Chip erkennen kann.
>
> Arno

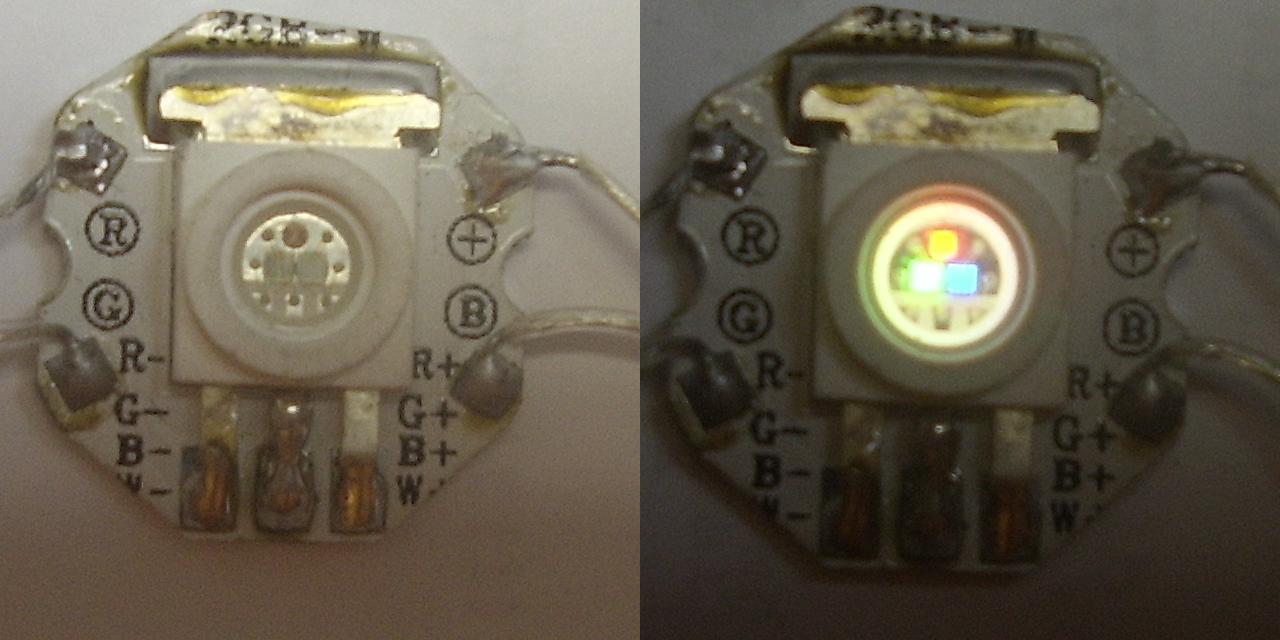

So, habe eben mal zwei Bilder gemacht, Chip's ohne Linse, einmal ohne,
einmal über 3*10k an 5V.

Die Bauform der LED sieht nach Avago aus, allerdings nicht auf einer
Platine von Avago.
Werbegeschenk von der "Light+Building"?

Arno

@Arno H. (arno_h)

>Werbegeschenk von der "Light+Building"?



Ne, die RGB-Led war in einem Teil drin, das ich aus dem Schrott geholt
habe. Muß wohl von Conrad sein. Anscheinend wird ein Wasserstrahl farbig
beleuchtet. Anschlüsse wie Gardena. Habe das alles aber bis auf die
RGB-Led wieder dem Schrott zugeführt...
