Forum: Mikrocontroller und Digitale Elektronik Manual Tektronix 2335 finden


Autor: Peter X. (vielfrass)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

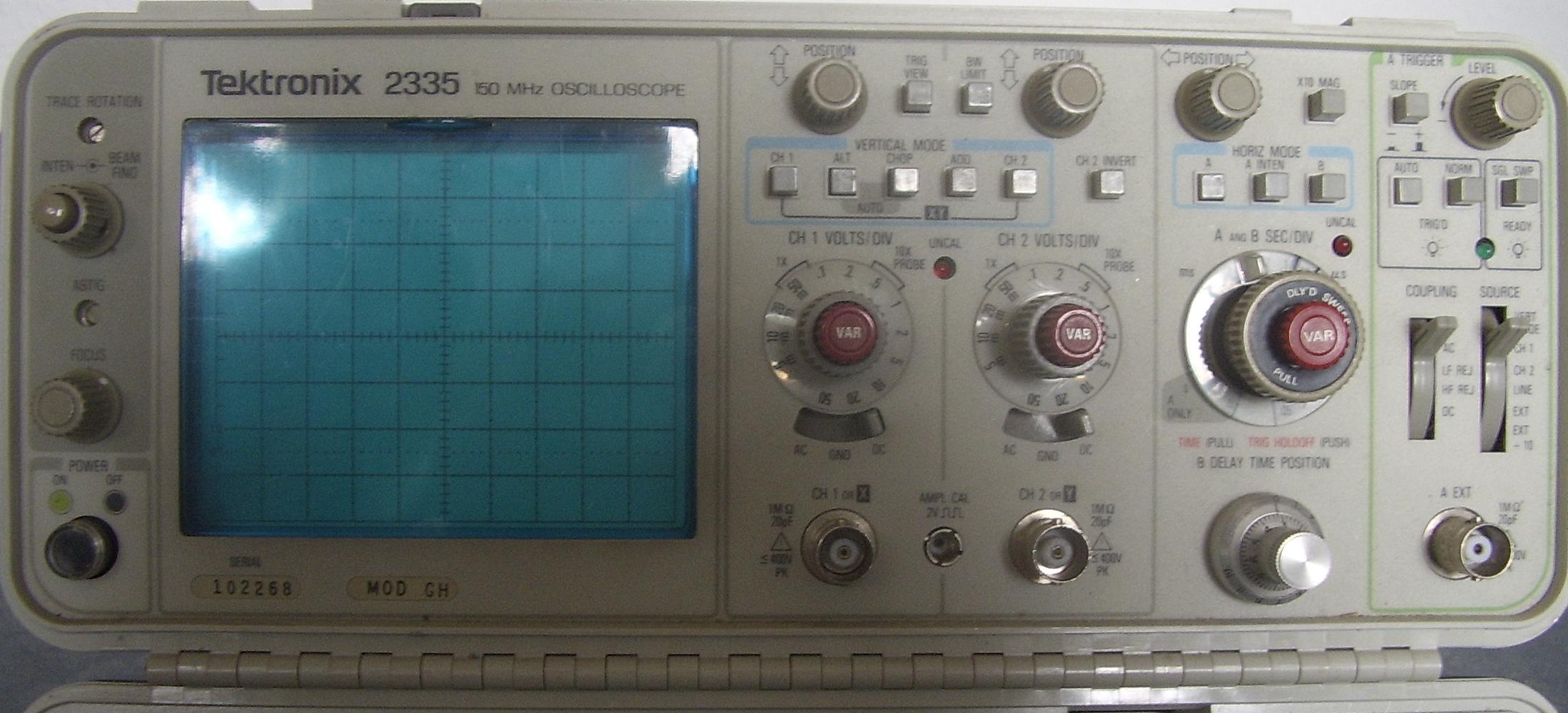

habe dieses schnullige Oszilloskop aus dem Müll gezogen.
Leider kein Manual und kein Schaltplan dabei.
Wo finde ich sowas, am besten kostenloser Download?
Gerät scheint aber soweit ok zu sein, jedoch habe ich noch nicht alle
Funktionen verstanden.

Autor: Peter X. (vielfrass)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mist, immer noch keine Antwort...

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit GOOGLE Suche nach  "Tektronix 2335" findet man ein Datenblatt (über
helmut-singer).

Reparaturmanual Ebay 320192475274 ; naja, schwierig.

Autor: Peter X. (vielfrass)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Besten Dank.
90$ = (ca. EUR 61,39) ist ja wirklich günstig ;-)
Aber irgendwas ist ja immer.

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schon traurig was heute alles in der Tonne landet.
Sieht recht übersichtlich aus, schon mal ein Signal rangehänt und
geschaut ob es was anzeigt?

Autor: Peter X. (vielfrass)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich wrote:
> Schon traurig was heute alles in der Tonne landet.
> Sieht recht übersichtlich aus, schon mal ein Signal rangehänt und
> geschaut ob es was anzeigt?

Klar, scheint ok zu sein. Nur mit der Zeitablenkung B weiss ich nicht
recht, wie's gemeint ist. Leider kein Manual im Müll...

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wo steht denn die Mülltonne? Dann schmeiß ich da mein altes 50 MHz OSzi
rein und angel mir auch ein 150 MHz Teil ....

Autor: Hannes Jaeger (pnuebergang)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter X. wrote:
> Klar, scheint ok zu sein. Nur mit der Zeitablenkung B weiss ich nicht
> recht, wie's gemeint ist.

Wie das nun mal mit einer zweiten Zeitbasis so gemeint ist. Die Jugend
von Heute hat auch von nichts eine Ahnung :-)

Das selbe Eingangssignal wird nochmal mit einer zweiten, schnelleren
Horizontalablenkung dargestellt. Das ergibt einen vergrößerten
Ausschnitt des Signals. Die Geschwindigkeit der zweiten Ablenkung
bestimmt die Größe des Ausschnitts. Der Start des zweiten Strahls
geschieht zeitlich relativ zum Triggerzeitpunkt (Start) des ersten
Strahls. Der relative Abstand, und damit der Teil des Ausschnitts aus
dem Signal den man sieht, ist einstellbar. Tektronix gönnt es sich dabei
noch den Ausschnitt, den man im zweiten Strahl sieht, im ersten Strahl
durch eine höhere Intensität zu markieren.

Im Ergebnis kann man so ein Signal, auf das man getriggert hat, im
Detail durchfahren und ansehen. Das ist nützlich, wenn man nicht auf ein
Detail eines Signals triggern kann, wenn dessen Amplitude klein
gegenüber dem Gesamtsignal ist. Zum Beispiel, wenn sich irgendeine
kleine Schwingung auf der Flanke eines Signals tummelt.

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich hätte noch Pläne für ein tektronix 535A anzubieten ... da hast du
wenigstens was richtig altes


http://www.g1jbg.co.uk/test16.htm

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine große Linkseite zu Gerätemanuals:
http://www.prc68.com/I/Man.shtml
die üblichen Verdächtigen haben aber kein 2335-Manual: KO4BB, BAMA und
bitsavers

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich kann dir ggf. Auszüge aus meinem 2235 Manual kopieren wenn du mir
sagst was du genau suchtst.

mfg Klaus

Autor: Alexander D. (alexander_d)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wegstaben Verbuchsler wrote:
> ich hätte noch Pläne für ein tektronix 535A anzubieten ... da hast du
> wenigstens was richtig altes

das steht bei mir auch noch im Labor mit einer Menge verschiedener
Einschübe und wird regelmäßig eingesetzt.
Bei den neuen Oszilloskopen musst du schon eine Weile suchen, wenn du
einen echten Differenzeingang brauchst oder eine Empfindlichkeit von
50µV pro Kästchen. Nicht zu verachten ist auch der Differential
Comparator, der die Spitze von Signalen messen kann ohne dabei
hoffnungslos übersteuert zu werden.
Außerdem kann man im Winter die Stube gut damit heizen :-)

Gruß,
Alexander
