hallo,
versuche diesen accelerometer in betrieb zu nehmen. doch ich stehe beim
spi interface an. wenn ich WHO_AM_I per USART an den PC schicke bekomme
ich immer 0xFF, sollte ja aber 0x3A geben. Erstaunlicherweise tut es
das, wenn ich den software teil für den Slave select pin weglasse, d.h
dass ich SS weder auf low noch auf high ziehe. irgendwie komisch. was
meint ihr?


#include "avr/io.h"
#include <util/delay.h>
//#include <avr/interrupt.h>


#define ON 0
#define OFF 1
#define TOGGLE 2
#define FOSC 8000000 // Clock Speed
#define BAUD 19200
#define MYUBRR FOSC/16/BAUD-1


////////////////// SPI ////////////////////

void SPI_MasterInit(void){
/* Set MOSI, SCK and SS output, all others input */
DDRB = (1<<PB2)|(1<<PB3)|(1<<PB5);
PORTB |= (1<<PB2);
/* Enable SPI, Master, set clock rate fck/16, SCK high in idle, sampling
at rising edge  */
SPCR = (1<<SPE)|(1<<MSTR)|(1<<SPR0)|(1<<CPOL);
}

unsigned char SPI_MasterTransmit(unsigned char cData){
PORTB &= ~(1<<PB2);
/* Start transmission */
SPDR = cData;
/* Wait for transmission complete */
while(!(SPSR & (1<<SPIF)));
PORTB |= (1<<PB2);
return SPDR;
}

unsigned char SPI_MasterReceive(void){
/* Wait for reception complete */
while(!(SPSR & (1<<SPIF)));
/* Return data register */
return SPDR;
}

///////////////ACCELEROMETER //////////////

void AccelerometerInit(void){
  writeRegister(0x20,0x47);  //Power on device, enable all axis, and
turn off self test - CTRL_REG1
}

unsigned char readRegister(unsigned char registerName){
  registerName |= 0x80;  // set D7 to 1 for read mode
  SPI_MasterTransmit(registerName);
  return SPI_MasterTransmit(0x00);  //send dummy byte
}

void writeRegister(unsigned char registerName, unsigned char
registerValue){
  registerName &= 0x7F; //Clear D7 to 0 for write mode
  SPI_MasterTransmit(registerName);
  SPI_MasterTransmit(registerValue);
}


//////////////// USART ///////////////////

void USART_Init( unsigned int ubrr){
/* Set baud rate */
UBRRH = (unsigned char)(ubrr>>8);
UBRRL = (unsigned char)ubrr;
/* Enable receiver and transmitter, enable interrupt */
UCSRB = (1<<RXEN)|(1<<TXEN)|(1<<RXCIE);
/* Set frame format: 8data, 1stop bit */
UCSRC = (1<<URSEL)|(3<<UCSZ0);
}


void USART_Transmit( unsigned char data ){
/* Wait for empty transmit buffer */
while ( !( UCSRA & (1<<UDRE)) );
/* Put data into buffer, sends the data */
UDR = data;
}

void USART_Transmit_String( unsigned char *string ){
  while (*string){
       USART_Transmit(*string);
        string++;
    }
}

unsigned char USART_Receive( void ){
/* Wait for data to be received */
while ( !(UCSRA & (1<<RXC)) );
/* Get and return received data from buffer */
return UDR;
}

/*ISR(USART_RXC_vect){
  USART_Transmit(UDR);
}*/



//////////////// LED ///////////////////

void LedInit(void){
  DDRC  |= (1<<PC5);
}

void setLed(unsigned char state){
  switch (state)
  {
    case 0:
      PORTC &= ~(1<<5);
      break;
    case 1:
      PORTC |= 1<<5;
      break;
    default:
      if (PORTC & 1<<5)
        PORTC &= ~(1<<5);
      else
        PORTC |= 1<<5;
  }

}

void blinkLed(unsigned int nrBlinks){
  unsigned int counter;
  volatile unsigned int i; //muss volatile sein, sonst optimiert
compiler for schleife weg
  for(counter=0;2*nrBlinks>counter;counter++){
  setLed(TOGGLE);
  for(i=0;i<60000;i++);
  }
}


//////////////// BUTTON ///////////////////

void ButtonInit(void){
  DDRD &= ~(1<<PD2);
}

int getButtonStatus(void){
  if (!(PIND & (1<<PD2))) {
    _delay_ms(50);
    _delay_ms(50);
    if (PIND & (1<<PD2)){
            _delay_ms(50);
            _delay_ms(50);
            return 1;
        }
    }
  return 0;

}

//////////////// MAIN ///////////////////

int main(void)
{
  //sei();
  LedInit();
  ButtonInit();
  USART_Init(MYUBRR);
  SPI_MasterInit();

  //AccelerometerInit(); // has to be placed after SPI_MasterInit()
  writeRegister(0x20,135);
  setLed(ON);
  //_delay_ms(50);
  USART_Transmit(readRegister(0x0F)); //WHO_AM_I
  //USART_Transmit(readRegister(0x29));


  //blinkLed(5);
  //while(1){
  //if(getButtonStatus())  /* -> noch per Intterrupt steuerbar machen!*/
  /*  setLed(TOGGLE);
  if(USART_Receive()=='s')
    setLed(TOGGLE);

  }
  */
  while(1);
  return 0;
}

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das ganze funktioniert wenn ich, d.h ich bekomme 0x3A zurück wenn ich
folgende Sachen auskommentiere:

PORTB |= (1<<PB2); in SPI_MasterInit
PORTB &= ~(1<<PB2); und PORTB |= (1<<PB2); in SPI_MasterTransmit
writeRegister(0x20,135); in main()

sobald ich writeRegister(0x20,135); wieder hinsetze oder etwas mit dem
PORTB machen will, dann gibt es mir immer 0x00 oder 0xFF.
irgendwie komisch das ganze. SPI auf aut dem ATmega8 ist doch so
konfiguriert, dass ich SS per software auf low oder high ziehen muss!

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ach ja das teil arebitet mit 1.8-3.6 oder so was. ich verwende aber TTL
levels, sollte eigetnlcih schon gehen oder?

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lustigerweise will ich die nächsten Tage/Wochen selber mit dem
LIS3LV02DL per SPI Interface etwas experimentieren. Habe vor ein paar
Tagen mein neues Controller Board fertig gebaut und den winzigen Sensor
auf eine Adapterplatine gelötet um ihn besser anschließen zu können. Ich
kann dir deshalb leider noch nichts zu deinem Problem sagen.

Aber grundsätzlich solltest du den Sensor nicht direkt mit 5V TTL Pegeln
betreiben, da er ja nur bis maximal 3,6V spezifiziert ist. Mein
Controller (LPC936) arbeitet mit 3,3V, weshalb ich diesbezüglich keine
Bedenken habe bei mir. Grundsätzlich kann es zwar sein, daß der Sensor
mit 5V Pegeln funktioniert, aber damit betreibst du ihn außerhalb der
Spezifikationen.

Hast du ein brauchbares Digitalspeicher-Oszi zur Verfügung?
Falls ja, dann schau dir mal das Verhalten zwischen SS, CLK und MiSO an,
vielleicht siehst du dann ja schon eine eventuelle Ursache.

Zum lesen musst du ja immer genau 2 Bytes schicken, wodrauf der Sensor
ein Byte parallel zum 2. Byte zurück schickt. Genau das machst du auch
in readRegister(unsigned char registerName). Aber in deinem Code ist mir
die Methode SPI_MasterReceive(void) etwas schleierhaft. Denn diese
wartet auf ein empfangenes Byte per SPI, was aber nie passieren kann,
ohne vorher einen Transfer zum Sensor zu initiieren. :)

An Adresse 0x20 den Wert 135 schreiben halte ich dem Datenblatt zufolge
schon für richtig. Zum testen würde ich aber mal 128 rein schreiben,
wodurch die 3 Axen erst mal deaktiviert bleiben, der Sensor ansich aber
aktiv bleibt.

Sobald ich mit meinen experimenten angefangen habe kann ich ja mal meine
Erfahrungen schreiben. Ich wäre auch an daran interessiert, falls du
neue Ergebnisse zu deinem Problem herausbekommst.

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo rainer,
danke für dein interesse. ich werde dich selbstverständlich auf dem
laufenden halten.
SPI_MasterReceive ist mittlerweilen überflüssig. Wenn du
SPI_MasterTransmit anschaust, siehst du dass ich das Empfangen auch
gleich in diese Funktion gepackt habe.
Oszi habe ich leider keines, muss wahrscheinlich mal was organisieren.
sind ja aber leider nicht ganz günstig...
software fehler hast du keine festgestellt,oder?

Autor: GG (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ist CS nicht low aktive?

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Software Fehler zu finden ist etwas schwer, wenn man den Code nur
anschaut und ihn nicht debuggen kann. Da ich eine andere Architektur als
du programmiere, habe ich auch keine Entwicklungstools für AVR auf
meinem Rechner. Ich habe den Code eigentlich nur mal so überflogen,
wobei mir das vorher genannte aufgefallen ist.

Ich finde vor allem die Bitmanipulationen bei AVR Controllern immer so
"aufwendig" und unlesbar geschrieben, weshalb ich mir diese nicht
angeschaut habe. Bei meiner Architektur gibt es direkt Befehle zur
Bitmanipulation. Aber das ist ein anderes Thema. ;)

Ich persönlich bin auch kein Fan von zu kompakt geschriebenem Code, weil
er dadurch nur unleserlich wird. Vor allem solche Konstrukte wie
USART_Transmit(readRegister(0x0F)) würde ich nicht in einer Zeile
machen, sondern lieber nacheinander in zwei Zeilen. Die heutigen
Compiler optimieren den Code sowieso, weshalb das keinen großen
Unterschied macht. Aber das ist natürlich auch nur Geschmackssache. :)

Ich werde vielleicht heute noch dazu kommen erste Tests mit dem Sensor
zu unternehmen. Ansonsten sollte ich spätestens am Wochenende dazu
kommen.

Ciao,
     Rainer

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe mittlerweile mal selber ein kleines Programm geschrieben,
welches das WHO_AM_I Register ausliest. Leider bin ich noch nicht dazu
gekommen, dieses mit dem Sensor zu testen.

Dabei ist mir nur eine Sache aufgefallen, die in deinem Programm nicht
ganz richtig ist. Ich habe sie Anfangs in meinem Programm auch übersehen
gehabt.

In dem SPI Protokoll ist angegeben, daß die Adresse aus 1+1+6 Bits
besteht. Dabei ist das MSB R/W, dann kommt M/S und dann eine 6 Bit lange
Adresse. Die Adressen stehen ja im Datenblatt drin, wobei WHO_AM_I 0x0F
ist. Aber da das Register ausgelesen und nicht beschrieben werden soll,
muss das Bit R/W eine 1 sein. Dadurch verändert sich das Byte, welches
du als Adresse senden musst von 0x0F auf 0x8F ab. Denn mit 0x0F als
Adresse würde man ja versuchen an diese Adresse ein Byte zu schreiben
und nicht lesen.
Ich habe dafür die Adresse in der Routine zum Senden einfach mit 0x80
verodert, wodurch das MSB gesetzt wird.

Ich hoffe ich komme morge dazu mein Programm mit dem Sensor zusammen zu
testen. Bin ja schon recht gespannt auf die Ergebnisse. :)

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Rainer,
Wenn du nochmals meine Funktion readRegister anschaust, dann wirst du
sehen, dass ich das ganze auch "verodert" (set D7 to 1 for read mode)
habe. Hier nochmals die Funktion. Ich komme im Moment einfach nicht
weiter, brauche unbedingt mal ein Oszi.

unsigned char readRegister(unsigned char registerName){
  registerName |= 0x80;  // set D7 to 1 for read mode
  SPI_MasterTransmit(registerName);
  return SPI_MasterTransmit(0x00);  //send dummy byte
}

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, du hast natürlich Recht. Da habe ich deinen Code nicht genau genug
durchgelesen gehabt. :)

Ich werde morgen mal meinen Code testen und eventuell auch mein Oszi
dranhängen, falls er nicht wie erwartet funktionieren sollte, was ich
natürlich nicht hoffe.

Ciao,
     Rainer

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ich habe heute mal den ersten Test mit dem Sensor gemacht. Ich habe
ebenfalls nur das WHO_AM_I Register ausgelesen, was bei mir ohne
Probleme funktioniert hat. Ich habe zum Test aber erst mal nur eine sehr
niedrige Taktrate benutzt, da ich das dann schön auf meinem Oszi
mitverfolgen kann. Ich habe aber kein Register vorher beschrieben, auch
nicht CTRL_REG1. Der Sensor sollte sich deshalb noch im Powerdown Modus
befinden.

Ich habe die Bilder vom Oszi auf meiner Seite online, da man hier leider
nur eine Datei an die Nachricht anhängen kann.
Du kannst die Bilder unter http://quakeman.homelinux.net/LIS3LV02DL/
einsehen.

Bild1: Timing zwischen CS und MOSI, Adressbyte(0x8F) und Dummybyte(0)
Bild2: Timing zwischen CLK und MOSI, Adressbyte(0x8F) und Dummybyte(0)
Bild3: Timing zwischen CLK und MOSI, nur Adressbyte(0x8F) im Detail
Bild4: Timing zwischen SS und MISO, WHO_AM_I(0x3A) im 2. Byte
Bild5: Timing zwischen SS und MISO, nur 2. Byte mit WHO_AM_I(0x3A) im
Detail

Ich werde jetzt mein Programm mal dahingehend erweitern, daß ich den
Sensor aus dem powerdown Modus aufwachen lassen und versuche die Werte
der verschiedenen Achsen auszulesen.

Ich werde weiterhin berichten, wie das Ganze verläuft. :)

Ciao,
     Rainer

Autor: Benedikt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey,
habe es jetzt auch endlich geschafft. das ding läuft und habe auch schon
werte ausgelesen.
zum einen habe ich die CS leitung vergessen gehabt zu setzen und zum
andern muss man (1<<CPHA) machen, damit das funktioniert. geht aber so
nicht aus dem Datenblatt hervor, oder?!
werde das prog bei gegebener zeit hier posten.

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
CPHA und CPOL werden nicht erwähnt, weil diese Begriffe eigentlich nur
bei Microcontrollern vorkommen und nicht bei der Peripherie.
Dort steht aber drin, daß idle CLK high ist und bei steigender Flanke
übernommen werden soll. Das entspricht CPHA=1 und CPOL=1, wenn man die
vier möglichen Modes berücksichtigt.

Ich ging eigentlich davon aus, daß du das schon richtig gehabt hättest,
weshalb ich auf diesen Fehler gar nicht gekommen bin. ;)

Ich habe heute mal ein kleines Programm geschrieben, mit wlechem ich per
RS232 jedes einzelne Register des Sensors beschreiben oder auslesen kann
im Ascii Mode.
Sequentielles lesen mehrerer Bytes hintereinander habe ich mit dem M/S
Bit realisiert. Ebenso habe ich einen Testmode eingebaut in welchem ich
alle 6 Achsenregister (High/Low) kontinuierlich hintereinander ausgebe.
So kann ich in dem Terminalprogramm schön sehen was passiert, wenn ich
den Sensor bewege. :)

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey rainer,
wie siehts aus so? habe mittlerweilen ein java programm geschrieben, das
mir per rs232 die beschleunigungswerte ausliest. jetzt will ich es noch
grafisch darstellen. braucht aber noch ne weile. was hast du überhaupt
für einen mikrocontroller? was soll es denn geben wenn dein projekt
fertig ist?

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich benutze einen P89LPC936 von Philips (8051er Architektur). Also mein
Programm im Controller funktioniert mittlerweile völlig problemlos und
gibt mir im Modus "fortlaufend" alle drei Achsen kontinuierlich als
ASCII-Hex Zahlen aus. Ein Freund ist gerade dabei ein kleines Programm
zu schreiben, um diese Daten graphisch anzuzeigen.

Wenn das alles soweit funktioniert wollen wir den Sensor in eine selbst
gebaute LED-Stirnlampe integrieren, um die Luxeon LED's, je nach
Kopfbewegung/-neigung zu dimmen oder umzuschalten. Sobald man den Kopf
senkt wird auf die rote weitläufige LED umgeschaltet, weil man dann
meistens lokal sich etwas anschauen will. Und rote LEDs ziehen Mücken
nicht so sehr an.
Wenn man geradeaus schaut wird auf die stärker fokusierte weiße LED
umgeschaltet mit der man besser in die Ferne leuchten kann. Bei
definierten Kopfbewegungen sollen die LEDs dann auch noch heller oder
dunkler gedimmt werden können per PWM.

Diese Idee ist uns bei etlichen Nachtcaches (Geocaching) gekommen, wenn
wir immer mit den Taschenlampen herumhantieren mussten. Auf das
integrieren der Beschleunigungssensoren kamen wir eher zufällig, als ich
die Beschreibung eines neuen Handys mit integrierten
Beschleunigungssensoren gelesen hatte. ;)

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tönt interessant, da musst du aber dann wahrscheinlich noch einen groben
Tiefpass dimensionieren, da du ja beim Gehen ja immer noch andere
Beschleunigungen hast als nur der g-Vektor.

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wir haben mittlerweile ein kleines Testprogramm, welches die drei Achsen
graphisch am PC anzeigt und die Werte in "g" umgerechnet daneben.

Ich habe auch mit den diversen Einstellungen des Sensors etwas
herumexperimentiert, wobei die Fülle der Möglichkeiten ja schon recht
groß ist. Aber vor allem der eingebaute Hochpass Filter ist sehr
interessant, weil dieser die Erdbeschleunigung aus den Werten
rausrechnet nach kurzer Zeit. Dadurch kann man dann anstatt absoulter
Werte relative Werte vom Sensor abfragen.

Es ist schon ziemlich interessant, was man so alles machen kann mit dem
Sensor. :)

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo rainer,

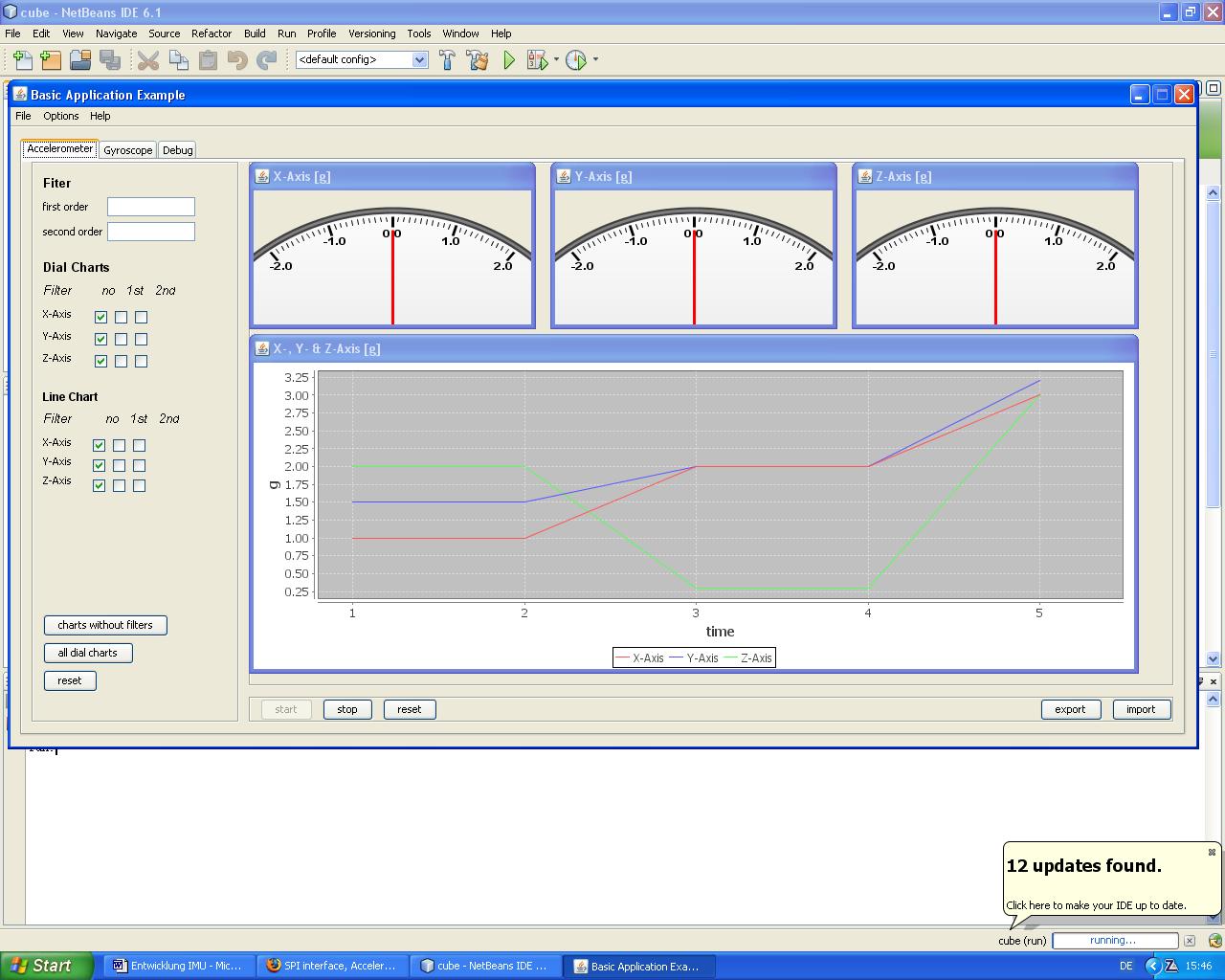

habe jetzt mal ein Java GUI erstellt. im Anhang findest du ein bild
davon.

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na ganz so schön und aufwendig ist unsere Anwendung nicht. Um ehrlich zu
sein ist sie eigentlich mickrig dagegen. :)
Mein Bekannter hat das Programm in C# geschrieben, was mir persönlich
nicht so recht gefällt, da ich eigentlich nur Java am PC programmiere.
Würde es dir etwas ausmachen, mir deine Java Version zukommen zu lassen?
Denn an Dieser könnte ich auch selber noch herumschrauben im Gegensatz
zu der C# Version.
Ich bin mehr der Programmierer für die reine Funktionalität und habe mit
GUIs deshalb nicht wirklich viel am Hut.

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja klar, ich kann sie dir gut mal schicken. nur ganmz fertig ist sie
noch nicht. wird wahrscheinlich noch eine woche oder so dauern. willst
du sie schon jetzt mal oder erst später. wo soll ich die das zeugs
hinschicken?

Autor: R. W. (quakeman)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Also ich habe es nicht eilig, komme selber nur hin und wieder dazu
weiterzumachen an meiner Hard-/Software. Deshalb eilt es nicht, wenn du
an deiner Software noch weiter schrauben willst.
Du kannst mir ja einfach irgend wann mal eine Version an
Quakeman1@gmx.net schicken, wenn du magst. :)
Ich habe mir mal eine kleine LCD Routine eingebaut, wodurch ich mir die
Werte etwas portabler anzeigen lassen kann, wenn ich z.B. mal unterwegs
bin.

Aber eine andere Frage hätte ich noch, und zwar wie du den Sensor
"verarbeitet" hast?

Deine Version ist ja im QFN28 Gehäuse, welches auch nicht besser ist als
meiner im LGA16 Gehäuse. Ich hatte wirklich kämpfen müssen um dieses
Gehäuse von Hand auf eine Adapter Platine zu bekommen. Da das LGA
Gehäuse vor allem keine seitlichen Anschlüsse mehr besitzt musste ich
den Sensor über Kopf festkleben und per Drähtchen jeden Pin auf die
Platine löten. An solchen Tagen wünschte ich mir einen Reflow Ofen.
Vielleicht hast du ja diesbezüglich eine bessere Möglichkeit gefunden
gehabt. Ich habe mal ein Foto meiner Adapterplatine mit angehängt.

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich habe mir einfach das breakoutboard bei sparkfun.com besorgt :-)
an der software werde ich noch ein wenig basteln und dir dann mal
schicken, vielleicht kannst du sie ja dann brauchen.
mit welcher methode ätzst du?

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich benutze die gute alte belichten->entwickeln->ätzen Methode. Damit
erreiche ich mittlerweile recht gute Ergebnisse. Das neue Verfahren per
aufbügeln halte ich für sehr unausgereift. Habe diesbezüglich sehr viele
Misserfolgsmeldungen gelesen, weshalb ich doch beim Altbewährten bleibe.
In hoffentlich nicht allzuferner Zukunft sollte meine 3D CNC Fräse auch
fertig werden, an der ich schon seit letztem Jahr baue. In erster Linie
baue ich mir die um Platinen dann zu fräsen anstatt zu ätzen da ich dann
weniger Sauerrei habe und nicht immer dabei sein muß. :)

Mit $43.95 ist das Board aber auch nicht unbedingt günstig. Über welchen
Distributor und zu welchem Preis hast du es denn bezogen in Deutschland?
Ich habe meine LIS3LV02DL über einen Bekannten als Samples bekommen.
Dafür musste ich mir eben die Arbeit machen ein Adapterboard selber zu
basteln.

Noch ne Frage zu deinem Programm. Ich habe von nem Bekannten diesen Link
zu einem vergleichbaren Programm bekommen gehabt:
http://www.skippari.net/projects/wp-content/upload...
Wenn ich das richtig sehe, gibt es wohl fertige GUI Elemente in Java die
man dafür benutzen kann. Ich vermute mal, du verwendest ebenfalls solche
GUI Bausteine für deine GUI.

Kannst du mir mal ein paar Pakete nennen, in welchen man solche schönen
GUI Elemente findet?

Ich habe nämlich schon das eine oder andere mal eine kleine GUI für
etwas schreiben wollen in Java, hatte aber nie so schöne Anzeigen
gefunden gehabt. Und selber die Anzeigen per Grafikbibliothek
zusammenbasteln wollte ich dann doch nicht. ;)

Ciao,
     Rainer

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe das board direkt bei sparkfun zu diesem preis dort gekauft.
lieferkosten sind da nicht unbedingt teurer als sonst irgendwo.
genau, verwende natürlich solche vorgefertigte gui elemente. andernfalls
kommt man nie zum ziel... habe sie von http://www.jfree.org/jfreechart/
die charts sind zwar gratis, den developer guide musst du dir aber dazu
kaufen oder als torrent runterladen ;-)

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich war eben mal auf der jfree Seite und die haben ja haufenweise schöne
Grafikbausteine in deren Paket drin. Und die Beispiele samt Javadoc
reichen mir völlig aus. Brauche da keinen weiteren developer guide.
Dafür arbeite ich schon lange genug mit Java. :)
Ich denke ich werde damit mal etwas herumspielen müssen.

Ciao,
     Rainer

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wohl zu früh gefreut.
Wie es aussieht gibt es auf der Homepage überhaupt keine Beispiele
sondern nur in diesem blöden Developer Guide.
Naja, das wird das Ganze dann natürlich etwas schwieriger machen, aber
das wird schon irgendwie klappen. :)

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also den Developer Guide habe ich gefunden, aber leider nicht den Java
Quellcode zu den vielen Beispielen. Vielleicht kannst du mir die Java
Dateien an quakeman1@gmx.net mal schicken. :)

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo,
was willst du genau? ich habe auch nur die library und den developer
guide.

Autor: R. W. (quakeman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achso, ok dann hat es sich erübrigt. Ich dachte, du hättest die Java
Quellcode Dateien zu den Beispielen, die man alle sich auf der Homepage
anschauen kann. Die sollten angeblich bei dem Developer Guide dabei
sein. Ich habe aber nur das PDF von dem Developer Guide gefunden. :)

Autor: John Twenty (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dann viel Spass beim programmieren...

Autor: Liang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

I have try you code, it does not work for me.

So i want to ask you what MCU you are using? Atmega 16 or something.

Thanks

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
