Guten Abend,

da ich es leid bin andauernd den Schalter in meiner PC-Steckdosenleiste
auszutauschen (Kontaktabbrand) dachte ich mir, ich könnte mit diesem
Schalter evtl. besser ein SSR schalten, welches dann die Aufgabe des
Schalters übernimmt.

Konkret dachte ich an Kondensatornetzteil + SSR eingeschaltet durch den
Schalter in der Steckdosenleiste, in der Hoffnung das der Schalter
diesmal länger überlebt.

Nun habe ich meinen Fundus durchsucht, und das vom Augenschein
leistungsfähigste herausgesucht. Der Rest waren alles entweder DC-Module
oder Module mit zu geringem maximalen Strom (PowerFin-Modul, AC aber mit
nur 1.5A).

Dummerweise habe ich zu gerade diesem Modul keinerlei Technische Daten,
und Datenblätter scheint es zu diesem Methusalem auch nirgends zu geben.

Das Modul stammt aus einer (ur-)alten Entlötstation von Phillips und saß
dort so weit ich mich noch erinnern kann an der Vakuumpumpe. Wie es dort
mit Stromaufnahme der Pumpe und derSteuerspannung aussah ist mir leider
nicht bekannt. Notitzen habe ich damals natürlich auch keine gemacht
:-(.

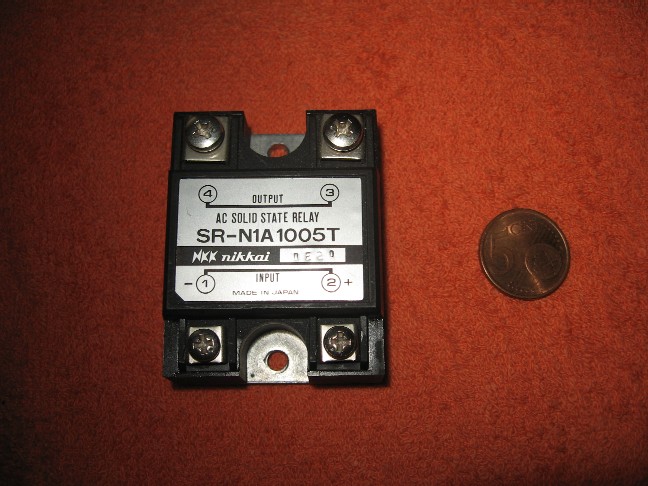

Von der Typenbezeichnung "SR-N1A 1005T" würde ich auf 10A bei 5V
Steuerspannung oder 5A bei 10V tippen, ehrlich gesagt ist das aber nur
Stochern im Nebel, und einfach so zerschießen möchte ich es auch ungern.
Andere Module in meiner Sammlung haben gar Steuerspannungen von 3-15V
(PowerFin) oder 24V (für SPS'en) womit sie recht Problemlos in der
Ansteuerung sind, aber dieses Modul hier ist nicht sehr
auskunftsfreudig.

Hat jemand eine ungefähre Ahnung, was dieses Modul zu leisten vermag und
welche Spannung es mögen könnte?
