Hallo, Mikrocontroller.net!

Ich habe letztens eine alte Memory-Card für die Playstation 1 zerpflückt
und dabei entdekt, dass diese über SPI gesteuert wird (entsprechende
Leitungen sind vorhanden). Ich habe daraufhin Im Internet gesucht und
bin auf eine interessante Seite gestoßen:
http://jledger.proboards19.com/index.cgi?board=dtv...

Hier wird auch über Die MemoryCard diskutiert, allerdings um sie an
einen DTV (Diesen C64-Joystick?) zu häkeln. Hat irgendjemand
Informationen über Betriebsdaten / Protokolle /etc. ? Ich wollte so eine
Karte an einen Atmega-AVR hängen, um Samples, Tabellen usw. zu schreiben
und zu lesen.

Was ich bis jetzt weiß:

-1 Mbit Speicher (128 KiloByte)
-3,3 Volt Versorgungsspannung
-SPI-Schnittstelle

Was ich gerne wissen möchte:

-Protokoll
-Dateisystem vorhanden?
-etc.

Ich hoffe, Ihr könnt mir helfen.

-=NrDesign=-

Autor: Magnus Müller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nils Rößner wrote:
> Ich habe letztens eine alte Memory-Card für die Playstation 1 zerpflückt
> und dabei entdekt, dass diese über SPI gesteuert wird (entsprechende

Platine fotografieren/einscannen (bitte scharfe Bilder!) und hier
posten.

Falls dir dies nicht möglich ist: bitte die Typen aller ICs auf der
Platine bekanntgeben.

Gruß,
Magnetus

Autor: Nils R. (nrdesign)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, Magnetus.

Die Platinen werde ich im Laufe des Tages einscannen; die eine Platine
hat zwei vergossene ICs, die andere eines von SONY (SONY CDX8769M /
9927). Ich muss erst mal zur Schule, deswegen hab ich jetzt keine Zeit
zum Scannen.

MemoryCard 1 ist eine No-Name-Karte (Gelbdurchsichtig, Aufschrift
"SUN!"), die andere eine Markenkarte Sony.

Bis dann,

-=NrDesign=-

Autor: Nils R. (nrdesign)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

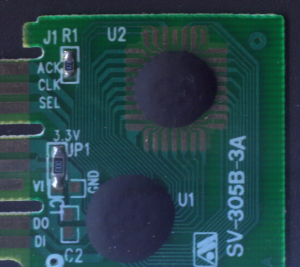

Hier erst einmal der Scan der "Billigkarte". Hier kann man ziemlich gut
die Pinbeschreibungen ablesen.

Autor: Nils R. (nrdesign)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier der Scan der SONY-Karte. Die Beschreibung des Modells ist:
SCPH-1020. Ist dies auch eine PlayStation 1 Karte? Ich bin mir da nicht
ganz so sicher, weil ich nur eine PS1 habe und einfach einen ganzen
Stapel Memorycards dazugekauft habe.

-=NrDesign=-

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schade, die in dem verlinkten Forumsbeitrag erwähnte Textdatei scheint
nicht mehr da zu sein. Vielleicht findet sie sich ja woanders im Netz.

Autor: Nils R. (nrdesign)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Worauf ich jetzt erst gekommen bin: Ich hab' einfach den genauen
Dateinamen der Textdatei eingegeben, gesucht und bin tatsächlich drauf
gestoßen. Hier:
http://aec.classicgaming.gamespy.com/css/pad_and_m...

Ich verstehe das mit dem SPI-Protokoll noch nicht so genau. Könnt Ihr
mir beim Re-Engineering helfen?

-=NrDesign=-
