Guten Abend, ich habe mir gerade LTspice heruntergeladen und möchte ein bisschen damit rumspielen. Demnächst werde ich eine Messchaltung aufbauen, für die ich ein Termoelement alla PT100 benötige. Woher bekomm ich weitere Bibliotheken für LTSpice und vorallem eine Bibliothek für den PT100 ? Bzw. kann ich die PT100-Charakteristik in LTSpice irgendwo "einstellen" ? Danke für eure Hilfe :)
Ob es fertige Bibliotheken für PT100 gibt, weiß ich nicht. Es ist allerdings auch nicht verkehrt, sich mal mit der Materie auseinander zu setzen. Dann kann man sich nämlich eigene Modelle selber basteln. Zur Einführung mal der spannungsgesteuerte Widerstand: http://www.ecircuitcenter.com/Circuits/vc_resistor1/vc_resistor1.htm

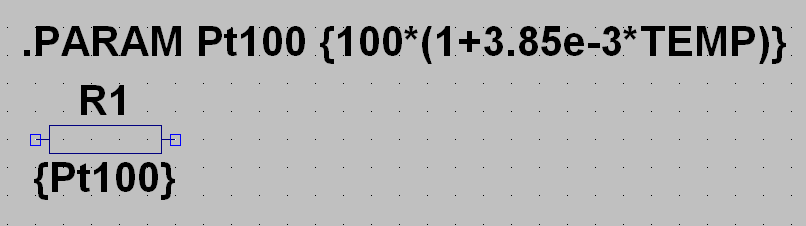

Nimm doch einfach einen ganz normalen Widerstand und gebe den Wert als Parameter ein (s. Anhang). Hier ist der Widerstand R1 das Pt100-Element. Dessen Wert ist ein Parameter. Deshalb Pt100 in geschweiften Klammern. In der obersten Anweisung .PARAM... wird sein Wert definiert, hier ist die Pt100-Formel (s. Wikipedia http://de.wikipedia.org/wiki/Pt100) hinterlegt. Die Variable TEMP ist die Temperartur. Hierfür mußt Du halt den gewünschten Wert angeben (z.B. .TEMP=100), oder du kannst die Simulation bspw. mit .STEP TEMP LIST 0 50 100 für verschiedene Werte "durchsteppen". Sowas ähnliches hab ich mal für ein Pt1000-Element gemacht und es hat ganz gut funktioniert.
Sorry dass ich den alten Thread ausgrabe, aber ich komme nicht weiter. Ich habe versucht das von Jürgen geschriebene umzusetzen. Datei ist im Anhang. Scheinbar akzeptiert er .step nicht als Kommando für eine Simulation. Wenn ich die Simulation starten will fragt er mich nach den Parametern. Ist vermutlich ein einfacher Fehler, aber ich finde ihn nicht.

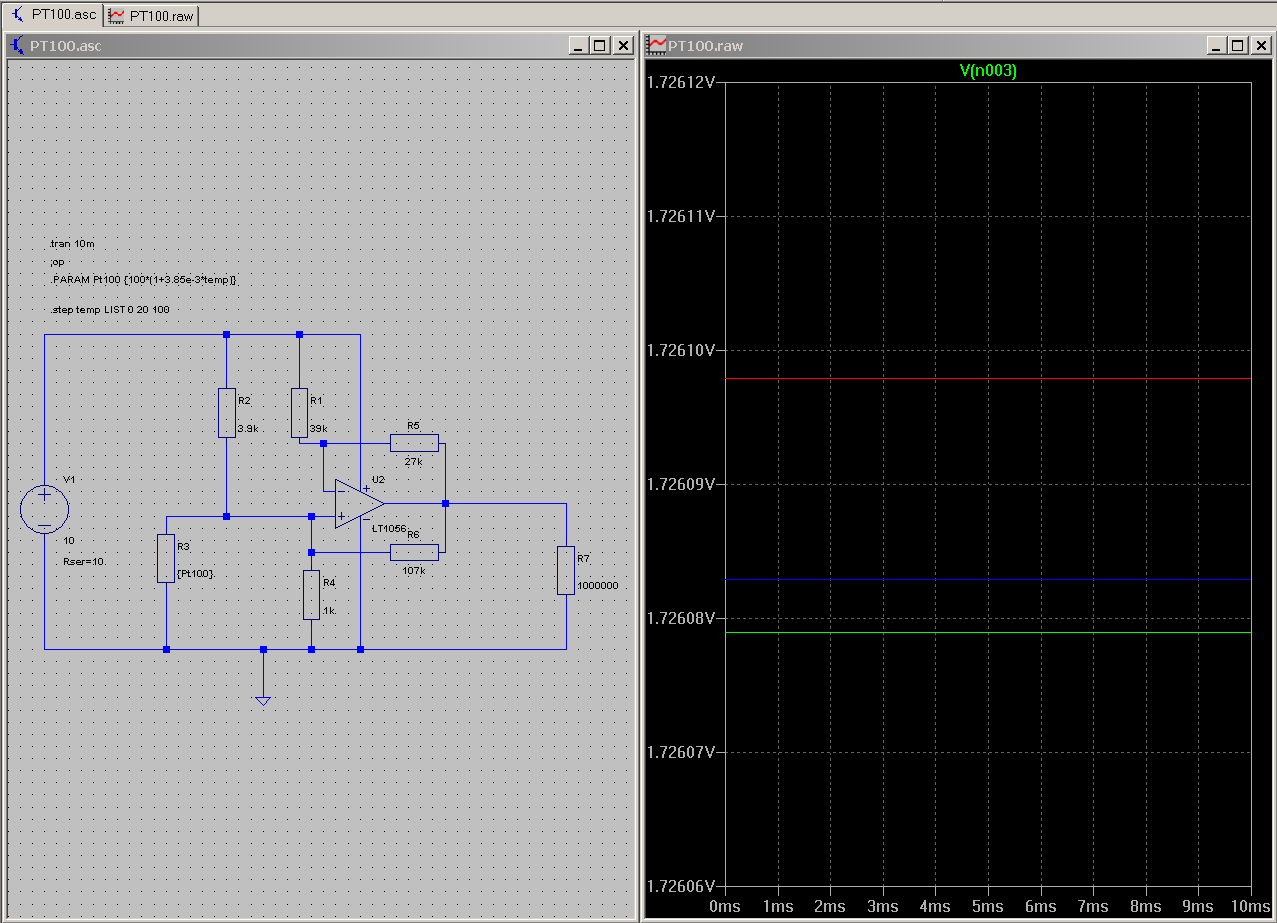

Du benötigst noch ein 'Simulation Command' d.h. welche Analyse ausgeführt werden soll. .op -> Arbeitspunkt (liefert in diesem Fall Spannung vs. Temperatur) .tran 10m -> Spannung vs. Zeit = drei Kurven für die Temperatur
Vielen Dank, jetzt klappts. Ich dachte .step würde zum simulieren genügen. Denken ist nicht immer gut.
