RC-Glied Realisierung

Gast #1088745
Hi Leute,
ich knabbere schon ewig an einer scheinbar einfachen Aufgabe (alte
Prüfungsaufgabe):

Ich soll ein RC-Netzwerk (passiv) realisieren mit der
übertragungsfunktion (p-a)/(p-b)
mit a>b.

(das ergibt sich aus einer Voraufgabe: PN-Diagramm: nullstelle bei a,
polstelle bei b; a,b>0)

Hab schon (durch überlegen und probieren) einiges angehäuft, aber nichts
trifft genau... am nächsten kam noch RC parallel zu einem R (abgriff an
R).
In Büchern bin ich auch nicht fündig geworden...

gruß
jürschen
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Ein RC Tiefpass hat eine Uebertragungsfunktion von iwC/(iwC+R). Jetzt
kann man da etwas rumspielen... Die Kreis-und Knotengleichungen sollte
man schon mal gehoert haben.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Die Aufgabe ist nicht lösbar, da der Pol positiv ist. Damit ist das
Teile instabil. Da passive RC-Gleider halt passiv sind, können sie nicht
instabil werden und damit ist eine Realisierung eines instabilen Systems
nicht möglich.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Es gibt auch negative Widerstände. Die realisert man mit einem
Negativimmittanzkonverter (NIK). Is ne standard OPV-Schaltung. Bei
negativen Kapazitäten wird's meiner Meinung nach schwieriger. Evtl. mal
das Schaltungstechnik-Skript Deines Vertrauens konsultieren.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
@ich: ja das dachte ich mir auch schon. aber ist ne original
Prüfungsaufgabe (Signaldarstellung und Systemtheorie). aber vielleicht

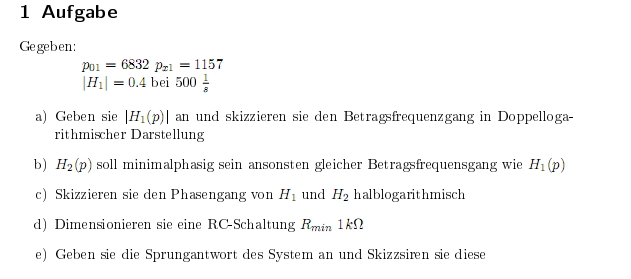

hab ich ja schon vorher nen Fehler gemacht, im Anhang mal die ganze
Aufgabe...
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Sry, das is nur ne Mitschrift die wir schnell nach der Prüfung
zusammengeschrieben haben ;)
Aufgabenstellung müsste aber stimmen, waren doch einige Leute die drüber
geschaut haben
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Für was soll eigentlich die RC-Schaltung dimensioniert werden? H1 oder
H2?

Ich schätze mal da ist eine stabiles nicht-minimal-phasiges System
gegeben und ihr solltet ein minimal-phasiges System berechnen und
realisieren.
Antwort Zitieren Bearbeiten Löschen Melden Danke
