Hallo,

ich möchte mit einem PIC-Prozessor die 3 Grundfarben (RGB) eines
LED-Strips separat ansteuern. Die Gesamtleistung des Strips beträgt 12W
bei 12V. Die Regelung der Helligkeit soll über Pulsweitenmodulation
erfolgen (ca. 100-200 Hz). Als Stromversorgung wollte ich eine
Konstantstromquelle mit eingeprägtem Strom verwenden (rund 20mA).

Ein einfacher ULN2805 zum Schalten wäre strommäßig überlastet. Gibt es
hier ähnliche Bausteine, die höhere Ströme zulassen würden (möglichst im
Array) und die Schaltfrequenz vertragen? Kennt jemand ein einfaches aber
bewährtes Konzept?

Gruß
Olaf

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die Regelung der Helligkeit soll über Pulsweitenmodulation
> erfolgen (ca. 100-200 Hz). Als Stromversorgung wollte ich eine
> Konstantstromquelle mit eingeprägtem Strom verwenden (rund 20mA).
Vergiss die Konstantstromquelle, wenn du sowieso PWM machst.
Denn wenn die Konstantstromquelle ihren Namen tatsächlich verdient,
versucht die, auch bei abgeschaltetem (PWM-, Streifen-) Transistor den
Strom konstant zu halten. Die wird also maximal weit aufregeln.
Und wenn du dann einschaltest ist der Strom erst mal auf "Maximal"
eingeregelt und es wird sofort zuviel Strom fliessen, der dann
schnellstmöglich von der Konstantstromquelle wieder ausgeregelt werden
müsste.

> Die Gesamtleistung des Strips beträgt 12W bei 12V.
>... (rund 20mA).
> Ein einfacher ULN2805 zum Schalten wäre strommäßig überlastet.
Hast du dich da in den Zehnerpotenzen vertan?
Da passt einiges nicht zusammen: 12W/12V = 1A
Woher kommen die 20mA?
Wieso soll ein 8 x 500mA Schalter nicht reichen?
Welche Versorgungsspannung willst du verwenden?

> Kennt jemand ein einfaches aber bewährtes Konzept?
Nimm einfach einen Vorwiderstand und einen normalen Transistor als
Schalter.


Oder schau dir mal die LED-Treiber der einschlägigen Hersteller an. Die
arbeiten als geschaltete Konstantstromquelle (also mit einer Spule als
Energiespeicher). Hier wird der Schalter beim Erreichen des
Maximalstroms ausgeschaltet, und bei Erreichen der Untergrenze wieder
eingeschaltet.

Autor: Jürgen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Gesamtleistung des Strips beträgt 12W
bei 12V.
(Wie macht man hier eigentlich Zitate ?)

Ich habe hier LED-Stripes von Osram, (allerdings 24V) die haben die
Vorwiderstände schon auf der Leiterfolie mit drauf.
Schau mal bei dir nach, ich glaube das dies üblich ist bei LED-Stripes.
ich möchte mit einem PIC-Prozessor die 3 Grundfarben (RGB) eines
LED-Strips separat ansteuern.

Ich habe das schon gemacht (allerdings mit einem Tiny). Als
Ausgangstreiber habe ich 3* BD241 benutzt (die hatte ich noch).

Wenn du willst such ich die Schaltung heraus und poste das hier.

Grüsse.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

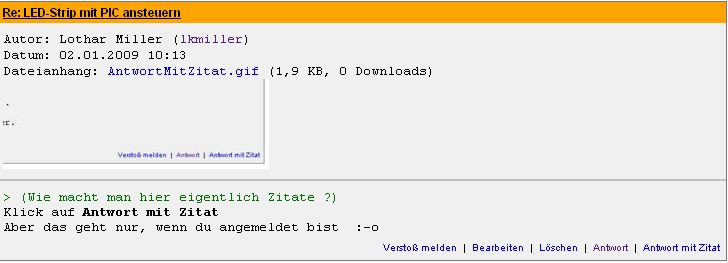

> (Wie macht man hier eigentlich Zitate ?)
Klick auf Antwort mit Zitat
Aber das geht nur, wenn du eingeloggt bist  :-o
Dann kannst du noch einiges mehr (Screenshot).

Autor: Jürgen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dank dir (schon das 2. mal heute) :)

Autor: STK500-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oder man macht ">" an den Anfang einer Zeile.

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Jürgen
> Dank dir (schon das 2. mal heute) :)
De nada ;-)

STK500-Besitzer wrote:
> oder man macht ">" an den Anfang einer Zeile.
>> oder zwei >
>>> oder drei >
>>>> oder vier >
Das gibt dann das zitierte Zitat vom Zitat des Zitats
