Forum: Mikrocontroller und Digitale Elektronik CANlogger Programmieren


Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, bin neu, und habe schon eine frage :)

Demnächst steht bei mir meine Diplomarbeit an, und dafür habe ich nun
ein angebot von einer firma: einen CANlogger zu programmieren (C/C++).

nun meine frage:
was haltet ihr von soetwas, ich kann mir noch nicht so recht vorstellen
wie aufwändig so etwas ist.
Die Hardware steht noch nicht fest, wird aber ein mikrocontroller,
geloggt soll auf einem externen (leicht austauschbaren) datenträger
(schätze mal USB stick).

Autor: Blob! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dürfte eigentlich "nicht viel" arbeit sein - im endeffekt programmierst
Du einen µC der den canbus abhört, den header auswertet und dann cob-ID
und Datenbytes in einem definierten Format ausgibt - ob Du dann auf
SD-card schreibst oder das ganze über usb als hdi ausgibtst ist dann
egal - ein evt. Problem sehe ich vlt. in der Geschwindigkeit der
Ausgabe. Wenn Dein CANbus schnell läuft (1mbit/s oder so), eine hohe
busauslastung vorhanden ist und Du dann noch ein langsammes
speichermedium hast könnte das Speichermedium die Protokolierung
ausbremsen.
Das könnte man jedoch umgehen wenn Du entsprechend große pakete
speicherst

Den CAN-Teil finde ich jetzt sehr einfach, der entsprechende Aufwand
wird wohl von der Art der Datenausgabe abhängen, also ubs-schnittstelle
zum pc, usb-stick ...

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Ich mache im Moment ein ähnliches Projekt. Ist wirklich machbar,
allerdings kannst Du gleich mal viel Zeit zum Testen einplanen ;-)

Viele Grüße und viel Erfolg!

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wow so schnelle antworten, bin beeindruckt :)
hmm nicht viel arbeit hört sich aber auch nicht so gut an, will ja nicht
schon nach 1-2 monaten fertig sein, sollte schließlich auch eine gewisse
herausforderung darstellen!
und an den herrn Gast: welche hardware verwendest du?, bzw. welche
würdest du empfehlen, es könnte sein das mir diese entscheidung selbst
überlasssen bleibt

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sowas ähnlichen gibt es schon im Internet.
Der R8C23 von Renesas hat schon CAN on Board.

Autor: ARM-Fan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Klassisch" wird das mit einem SJA1000 + Mikrocontroller der leistungs-
fähig genug ist, die Daten die anfallen zu puffern und wegzuspeichern,
gemacht.

Wenn du einen µC mit integriertem CAN nimmst, kann es sein dass du
dich zusätzlich noch mit dessen CAN-Errata herumschlagen mußt.

Der SJA1000 ist hingegen lange bekannt und bewährt.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man bei Vector auch fertig kaufen, komplette software und breakout
box. Seltsames Diplomarbeitsthema, etwas zu entwickeln, was es seit min.
5 Jahren gibt. Und dann auch noch fuer einen so "alten" bus. N Flexray
logger haett ich ja verstanden...

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Ich verwende dsPIC30F und SD-Karte als Speicher. Das Board kann am
Schluß 2x CAN, 1x LIN und übernimmt im Bedarfsfall auch noch die
Aufgaben eines einfachen Steuergeräts (2x PWM).

@Matthias
Solche Datenlogger gibt es auch von anderen Herstellern, z.B. Ixxat,
etc., aber diese sind für unseren Anwendungszweck "zu groß"
(Ausstattung) und vor allem ein gutes Stück zu teuer.

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gutes argument. Also wird kein genereller Logger, sondern ein
spezifischer. Sollte man evtl. in den Diplomarbeitstitel einfliessen
lassen :) Macht dann aber gleich wesentlich mehr Sinn

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der logger soll ca. 5x CAN und 4 zusätzliche Analoge eingänge loggen
können unter windows CE als betriebssystem.
Netzwerkprotokoll des CAN ist j1939.
"Auftraggeber" ist eine (verdammt) große firma (derren namen ich hier
mal nicht verrate :))

allerdings weis ich nicht was an dem logger jetzt anderst bzw.
spezieller sein sollte als an einem von Vector o.ä.
auser vielleicht dass ich nur im fehlerfall wirklich loggen soll, und
sonst nur zwischenspeichere, aber ich denke diese option sollten alle
bieten!

Autor: high-side (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>der logger soll ca. 5x CAN und 4 zusätzliche Analoge eingänge loggen
>können unter windows CE als betriebssystem.

5xCAN und 4 mal Analog klingt schon mal sportlich, auch Windows CE lässt
mindestens auf einer 32 Bitter schliessen.

Mit welcher Frequenz sollen die 4 analogen Eingänge abgetastet werden?
Welche Grenzfrequenz?

Mit welcher Geschwindigkeit kann der CAN Bus maximal betrieben werden?
LS CAN, HS CAN, SW CAN ?


Verdammte große Firma die wohl viel mit CAN macht und nicht Vector
heißt? ;-) Bosch! Siemens? Rohde&Schwarz? :-) Oder es ist tatsächlich
ein OEM in der Vorentwicklung: Daimler... :-) naja genug rum
gerätselt... :-)

Warum eigentlich Windows CE? Was für Benutzerschnittstellen sollen an
das Gerät? Tastatur? Knöpfe? Touchscreen?

Warum nicht RealTimeLinux... oder irgendein anderes
Echtzeitbetriebsystem?

Gruss:-)

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
alles gute fragen, aber auf keine kann ich eine antwort geben (naja die
mit mit der firma könnte ich beantworten, aber will ich jetzt nicht ;))

jemand hat mal gesagt das da schon so nen gigabyte pro stunde bei mir
durchkommen könnte, aber wie verlässlich dies ist weis ich nicht :(

Autor: ARM-Fan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Windows CE?

Na jetzt sieht der Umfang der Diplomarbeit schon ganz anders aus!

Was existiert denn da schon?
Gibts die Hardware denn schon, die 5 CAN-Controller besitzt
inklusive des Windows CE Treibers dafür?

Oder soll CE nur das Frontend sein?

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat diese "verdammt" große Firma niemanden, der dein Projekt betreut und
dir Starthilfe gibt bezüglich all dieser Fragen? Wenn nein: behalt den
Namen lieber für dich :)

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was die starthilfe betrifft, das gespräch kommt noch, ist bisher ja nur
eine idee, habe ja auch noch nichts unterschrieben.
wollte mich eben nur mal vorher bei leuten die sich mit sowas auskennen
darüber informieren, ob dies überhaupt als diplomarbeit machbar ist :)

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Machbar sicherlich. Je nach Ausstattung wirds mit der Zeit eng, von
daher bleib beim Umfang aufm Teppich. Diplomarbeit bedeutet nicht
zwingend, dass das Projekt fertig sein/werden muss. Manche Profs sehen
es sogar ganz gerne, wenn der Student sein Projekt nicht als die
Errungenschaft des Jahrtausends darstellt sogar klipp und klar sagt was
nicht geht, was gehen könnte wenn man zB mehr Zeit haette, was alles
drin wäre wenn die Firma ordentlich mitgespielt hätte, etc etc.

Bezüglich des CAN loggers würde ich zuerst sämtliche Hardware
zusammensammeln oder wenn nötig herstellen. Betriebssystem klarkriegen,
die verschiedenen interfaces lauffähig machen und dann den logging
algorithmus zusammenbasteln. Das ganze dann erst mit nur einem Interface
soweit zusammenschustern dass es verlässlich läuft, zB wie in deinem
Fall besonders auf Fehler reagiert und beginnt mitzuschneiden. Dann ein
zweites Interface dazuschalten um die multible Funktion darzustellen.
Wenn du es nicht zu allen 5en schaffst kannst du so immerhin einen
mehrfachen logger vorweisen und beweisen, dass deine Überlegungen
stimmen.
Generell ist es wichtiger, ein solides Konzept zu haben, das man
nachweisbar lauffähig machen kann. Die Fleißarbeit, x Interfaces soundso
darzustellen ist dabei bei der Bewertung weniger wichtig als die
Tatsache, dass das Prinzip funktioniert. Die 3 Monate Bearbeitungszeit
sind schnell vorbei, und geschrieben werden will die Arbeit ja auch
noch. Ich würd vorweg im Gespräch fragen, ob du Möglichkeit bekommen
kannst, ein (sagen wir mal) zu 80% fertiges Projekt auch nach Abgabe der
Arbeit fertigstellen zu können. Das nimmt einem eine Menge Druck ab.
Ich hatte während meiner Arbeit Ärger mit den Bauteil-Händlern und
konnte daher nicht alles fertig stellen, das Projekt habe ich nach
Abgabe weiter bearbeitet in der Firma.

Autor: high-side (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohje, als Diplomarbeit kann man sich so einiges vorstellen ;-)

Bei mir war es z.b. ein Konzept zur Redundanzsteuerung von
Fernsehsendern. Es gab eine Master-Einheit (die Steuerung), im Netz ein
CANopen Master und jeder Fernsehsender inklusive des Ersatzsenders war
als CANopen Slave in dem CAN Netz. Die Umschaltung der Antennen wurde
über dicke Schalter bewerkstelligt die über kleine Controller Baugruppen
gesteuert wurden.

Bei mir ging es da auch nicht drum Schalter zu entwickeln, oder ein
eigenes CAN Protokoll zusammen zu schustern. Die Idee dahinter bzw.
meine Leistung war "nur" zu konzepieren, welche Hardware/Software
Verteilung / Vernetzung etc. hier die günstigste / beste wäre.

Im Endeffekt hatte ich dann nur ein Konzept für eine Controller
Baugruppe mit Schnittstellen und die Vernetzung auf CANopen realisiert.
Was ich vorführen konnte war wie ich von meinem Master aus (PowerPC) den
Slave steuern konnte...

Nun zu deinem Thema:
Du kannst da ja auch viele verschiedene Ansätze reinbringen. Z.b.
brauchst du wirklich 5 CAN Controller oder realisiert du das ganze über
eine Art geschicktes Multiplexing... Oder lauscht du auf allen 5 Kanälen
parallel (polling) ? oder reagierst du ereignis gesteuert (flanken
getriggert)...

Vielleicht wäre es noch interessant was du studiert damit man den Fokus
besser einschätzen kann! Also mehr Hardware / Software... mehr Sensorik
oder mehr Softwarearchitektur? :-)

Ciao

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also ich studiere technische informatik. und von daher sollte der focus
im bereich software liegen!

und danke für die ausführlichen antworten, freue mich jetzt schon auf
weitere informationen von meinem betreuer (den ich noch nie gesehen bzw.
gesprochen habe), und habe auch einige ideen für fragen bekommen (macht
sich immer gut :p)

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so, jetzt habe ich noch eine frage!
ich sollte nun ein passendes board raussuchen, fange jetzt auch mal
damit an! habt ihr n par tips? also möglichst günstig aber es muss
sicher die aufgabe bewältigen können!

und es müssen nur 2 CAN busse geloggt werden! jeweils 512kbit, zu ca.
50% ausgelastet und zusätzlich 4 analoge eingänge! (win CE bleibt BS)

also ein onboard RAM von min 15MB würde ich sagen.
gibt es überhaupt boards mit 2 CAN controllern onboard und min 15MB RAM?
über tips würde ich mich sehr freuen :)

Autor: Robert Teufel (robertteufel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Holger,

WinCE ist der Killer :-( Es gibt Chips, die koennen das alles ganz toll,
z.B. ein LPC2468 aber WInCE braucht eine MMU, die gibts erst ab ARM926.
Also ich kennen keine MMU Teile mit integriertem CAN und ein paar ADCs
fuer die es WinCE geben wuerde, sorry!

Die CAN Welt und die WinCE Welt gehen (noch?) getrennte Wege. Es ist
natuerlich immer moeglich z.B. einen SAM926x Board und einen externen
CAN Controller herzunehmen oder einen LPC32xx ebenfalls mit externem
CAN. Boards gibts dafuer aber ich kenne wiederum keines mit CAN.

Zum Punkt Board mit 2CAN und >= 15MB RAM, schau mal das Board von
http://www.EmbeddedArtists.com mit dem LPC2468 oder LPC2478 an,
allerdings laeuft das unter uCLinux, nicht unter WinCE. Die Firma hoert
sich fuer mich so an als ob sie den Stammsitz in Muenchen haette, die
sind sehr stark an CE interessiert.

Gruss, Robert Teufel
Partner in Silicon Valley gesucht?
Ich stehe gerne zur Verfuegung.
-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-
Meine ARM/Cortex Webseite: http://www.lpc2000.com

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also mit WinCE ist das ein ganz anderes Kaliber, da kann ich mich meinen
Vorrednern nur anschließen. Da kann ich Dir auch keine Empfehlungen
aussprechen, da ich im Rahmen meiner Arbeit nix damit am Hut habe.

Auf dem von mir gebauten Logger läuft was Eigenes, die Daten werden mit
FAT-Filesystem auf SD-Karte geschrieben und können dann am PC
ausgewertet werden. Die ganze Anbindung an die "Außenwelt" gestaltet
sich also auf das Schreiben eines FAT-Treibers...

Trotzdem viel Erfolg.
Grüße.

Autor: DIL@Bert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mein Buch für CAN ,Grundlagen u. Praxis

Holger@Automotiv [2 * CAN,  Motorola Avionik HW] $$$$$$$
Holger@ ADC --->CAN->|OPTO-----Fiber Bus------OPTO-CAN-->@DAC -->ANALOG

Hochspannung 400KV Tesla-COIL PIPE

---@@@@@@------ *******

  OPTEC - FIBER
-----------------------------------------------------------------------
http://www.wuerz-elektronik.com/mpc555.html
-----------------------------------------------------------------------
Danke für den Tip mit dem Trenn-Messverstärker... CAN--OPTO

-----------------------------------------------------------------------

Gruss
DIL@Bert.

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Is die Stelle zufällig bei bei Jungheinrich?^^

Autor: Holger&DIL@Bert (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

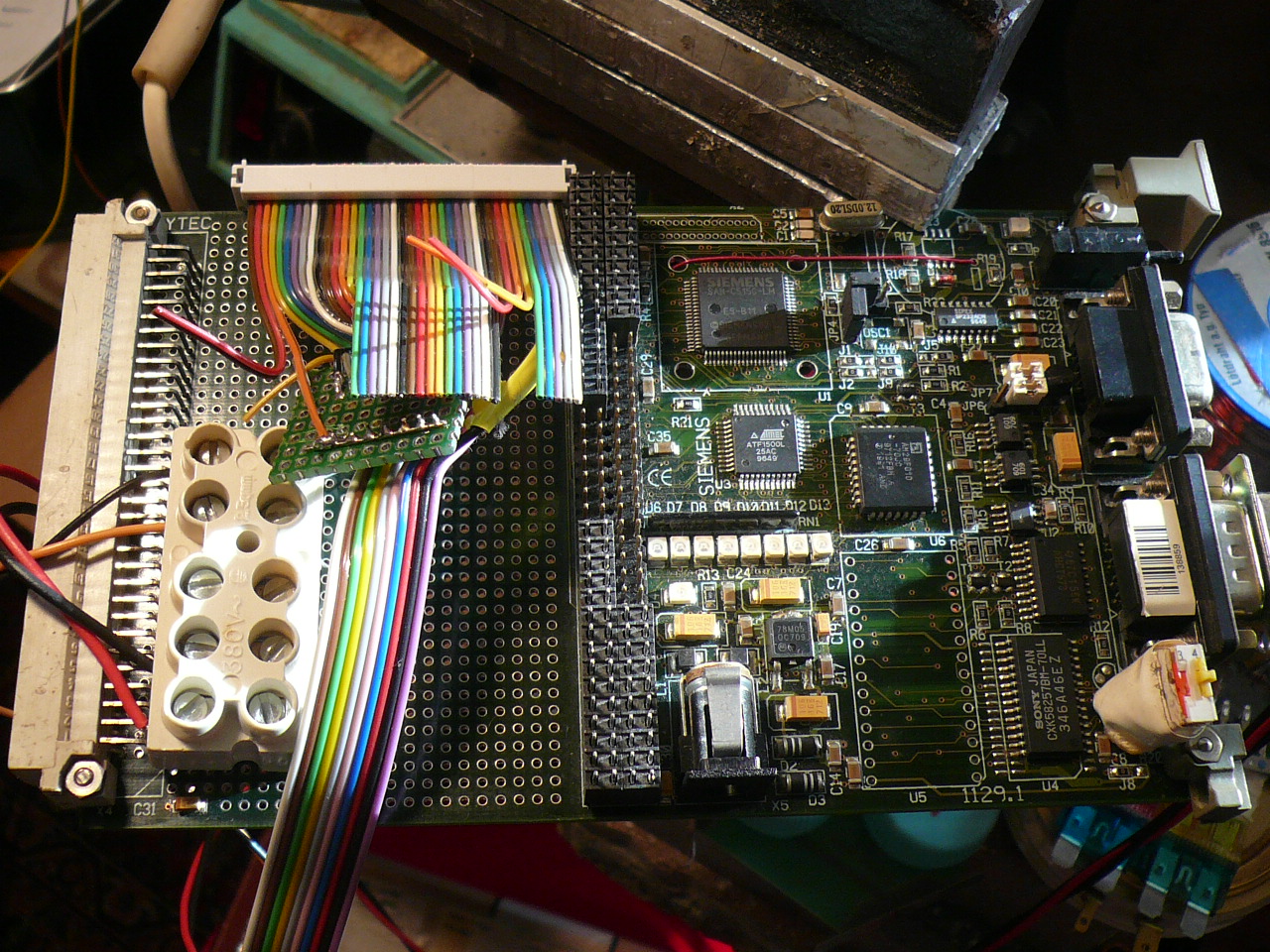

400 DM Starter [Kit-ttt] freu ::.
-------------------------------------------------------------------
Reset-Chip fehlt.. 2 Tage
--------------------------------------------------------------------
Can Chip angebohrt 10 Tage @Döösel.

Ich fummel jetz alles selber.
Fazit:
.( Meine Fehler kann ich auch selber machen )
--------------------------------------------------------------------
MINI-PC mit PCI-CAN CARD und auf die Festplatte 299Gig, Netware.
Transienten-Recorder  Box-Audi A6 Debugger = (Peitz-Elektronik)

Später auf FPGA.

Danke für den Input...
Gruss Holger.  &Bert...

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nachdem ich jetzt lange gesucht habe habe ich nur ein board gefunden,
bei dem ich denke es wäre ok... weis ich noch nicht so genau, was sagt
ihr??
http://www.phytec.de/de/produkte/module-nach-os/wi...

und ich habe auch in anderen threads gelesen man sollte einen
"parametric search bei den herstellern" machen... hmm aber bei z.b. TI
gibt es ja keine ganzen evaluation boards!

Autor: ARM-Fan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der i.MX35 ist brandneu und noch gar nicht auf dem Markt.
Ist zurzeit nur als Sample für ausgewählte Kunden verfügbar.

Autor: Robert Teufel (robertteufel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Holger,

bitte fasse das nicht destruktiv auf, wenn Du mit dieser Hardware was
machst und mit WinCE, dann kann Dir wahrscheinlich keiner mehr helfen.
Das Ding ist elend komplex, schon eher eine ganze Batterie von Kanonen
fuer diesen Anwendungsfall aber eben WinCE. Ansonsten liesse sich die
Anwendung LOCKER mit einem ARM7 erledigen, z.B. LPC2468 und dann noch
ein LPC2194 als 4-fach CAN Schnittstelle dazu. Es gibt ziemlich sicher
kein Board / Chip der WinCE Unterstuetzung und gleichzeitig 5! CAN
Schnittstellen anbietet. Die Bausteine mit mehr als 2 x CAN sind
normalerweisse Gateways und da gibts was von NEC, und eben der genannte
LPC2294 oder LPC2194.

Kann nur sagen, viel Erfolg!

Robert

Autor: Holger E. (shizar)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also das mit den 5 CAN hat sich schon erledigt, müssen nurnoch 2 sein :)
habe jetzt recht lange gesucht und nichts wirklich vernünftiges gefunden
:(
eine option wäre es natürlich ein board mit nur einer CAN-schnittstelle
zu verwenden und noch eine extern dranzumachen, ich habe nur leider
keine ahnung wie "schön" bzw. kompliziert soetwas ist.

Autor: Stefan Kunz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Holger

Wenn du etwas suchts mit 2xCAN dann würde ich den MPC5200 empfehlen.
Es gibt eine Firma so ein Modul im Hutschienenformat herstellt. Ob die
auch Windows CE dafür anbieten müßtest du selber erfragen, Angeboten
wird es nur mit Linux.
Eine alternative wäre ein ARM9 genauer der AT91SAM9263(nur 1 internen
CAN Controller, kannst aber eine SJA1000 an den Parallelport
anschließen), dafür kann ich dir auch den Namen einer Firma nennen und
die vertreibt das Board auch mit Windows CE. Inwieweit dafür Treiber
Angeboten werden kann ich dir leider nicht sagen.
Du könntest als alternatives Betriebssystem QNX Neutrino vorschlagen,
welches für die beiden oben genannten Boards auch vorhanden ist.

Wenn du die Namen der Firmen wissen möchtest schick eine E-Mail an
felianblood@aol.com

Mit freundlichen Grüßen
Stefan Kunz

Autor: Rico (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute

Leider bin ich hier nicht ganz so vom Fach wie ihr. Ich komme mehr von
der Fahrzeugtechnik her und würde sehr gerne mehr von dem ganzen
CAN-Bussystem kennenlernen. Wo ich auch suche werde ich mit endlosem
Fachchinesisch zugetextet. Wie ein CAN ungefähr arbeiten und wie es
aufgebaut ist, weiss ich. Wie kann ich jedoch damit arbeiten? Wie kann
ich Informationen vom CAN lesen und wie kann ich eine Information auf
den CAN-Bus legen? Gibt es Andwenderfreundliche Produkte auf dem Markt?
Einfach programmierbare Steuergeräte, die Informationen auf den Bus
lesen und schreiben können?

Freu mich auf euer Feedback!

Grüsse

Autor: Josef Balom (crunchix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

schau doch mal bei der A&D bei Siemens vorbei. Die haben wein Embedded
System was CAN kann und ich meine dass da WinCE als OS läuft. Auf jeden
Fall haben die bei den Touch Panels immer WinCE im Einsatz.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
