Hey Leute,
ich habe mir aus dem Tutorial die Stromversorgung nachgebaut:
http://www.mikrocontroller.net/articles/AVR-Tutori...

Jetzt habe ich jedoch das Problem, dass bei einem Eingang von 12V eine
Ausgansspannung von 10,8V anliegt?
Hatte es erst auf einem Testboard aufgebaut - da hats geklappt. Nun
wollte ich das ganze in klein auf eine Lochrasterplatine basteln und ich
bekomme immer dies 10,8V...
Kann aber in der Schaltung nrigendwo nen Fehler finden! Kann vll jemand
aufgrund der 10V sagen wo wahrscheinlich der Fehler liegt bzw ihn
irgendwo ausschließen?
Dankööö

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Den Masseanschluß des 7805 auf Verbindung mit der Schaltungsmaase
überprüfen.

Autor: Määx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
der ist ok -messgerät sagt 0 ohm wiederstand dazwischen

Autor: Rene Schir (gigastulle)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benutzt du auch den 7805 ??? poste doch mal deine schaltung

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann kann der 7805 auch defekt sein.

Autor: Määx (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

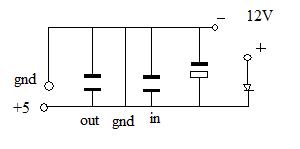

jo benutze den 7805... im anhang mein schaltplan

Autor: Määx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
zwischen out, gnd und in ist natürlich keine verbindung!

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oder beim einlöten in und out des Spannungsreglers verwechselt?

Autor: Markus F. (5volt) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schaue nochmal ob du den Regler auch wirklich richtig eingebaut hast.
Auf die "Vorderseite", also die Seite mit der Beschriftung, gesehen ist
die Belegung (von links nach rechts): Eingang-Masse-Ausgang.
Wenn hier kein Fehler ist, dürfte der Regler wohl defekt sein.

Autor: Gast Posti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

Hast Du eine Grundlast am 7805?
Ohne die (glaube) 5mA regelt der Mist.
Auch sollten vor und hinter dem 7805 sowohl Elko's wie Keramik-C's sein.
Eine Diode zwischen In und Out, falsch herum gepolt, schützt den Regler,
wenn die Eingangsspannung kleiner als die Ausgangsspannung wird.
Hab's noch nicht probiert, aber der 7805 soll einfach wegsterben, wenn
am Ausgang 'mehr' als am Eingang anliegt (z.B. durch entsprechende C's
in der 5V-Schaltung beim Abschalten der Versorgung).

Worun lag der Fehler?

MfG

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was ist denn das fuer ein Schaltplan Oo Kurzschluss zwischen VSS und GND
und einen Schaltregler sehe ich da auch nicht...

Autor: Määx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok habe mir einen neuen 7805 besorgt und nu klappt es einwandfrei!
Vielen Dank für die Hilfe!

Autor: kosmos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mir sind schon Spannungsregler von Reichelt untergekommen wo die Beine
Anschluße nicht einem Standart 7805 entsprochen haben. Erst ein
Datenblatt genau dieses Herstellers brachte Aufschluß.

Aber vielleicht hast du den 7805 auch aufgrund einer fehlenden Diode von
Out nach In gekillt.

Autor: Marcel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi

also die diode sollte eigentlich nur bei älternen 7805 nötig sein......
@Michael G. der 7805 ist nen linear regler ;)
naja wie auch immer jetzt tuts ja wohl......

mfg marcel
