Hallo Leute!

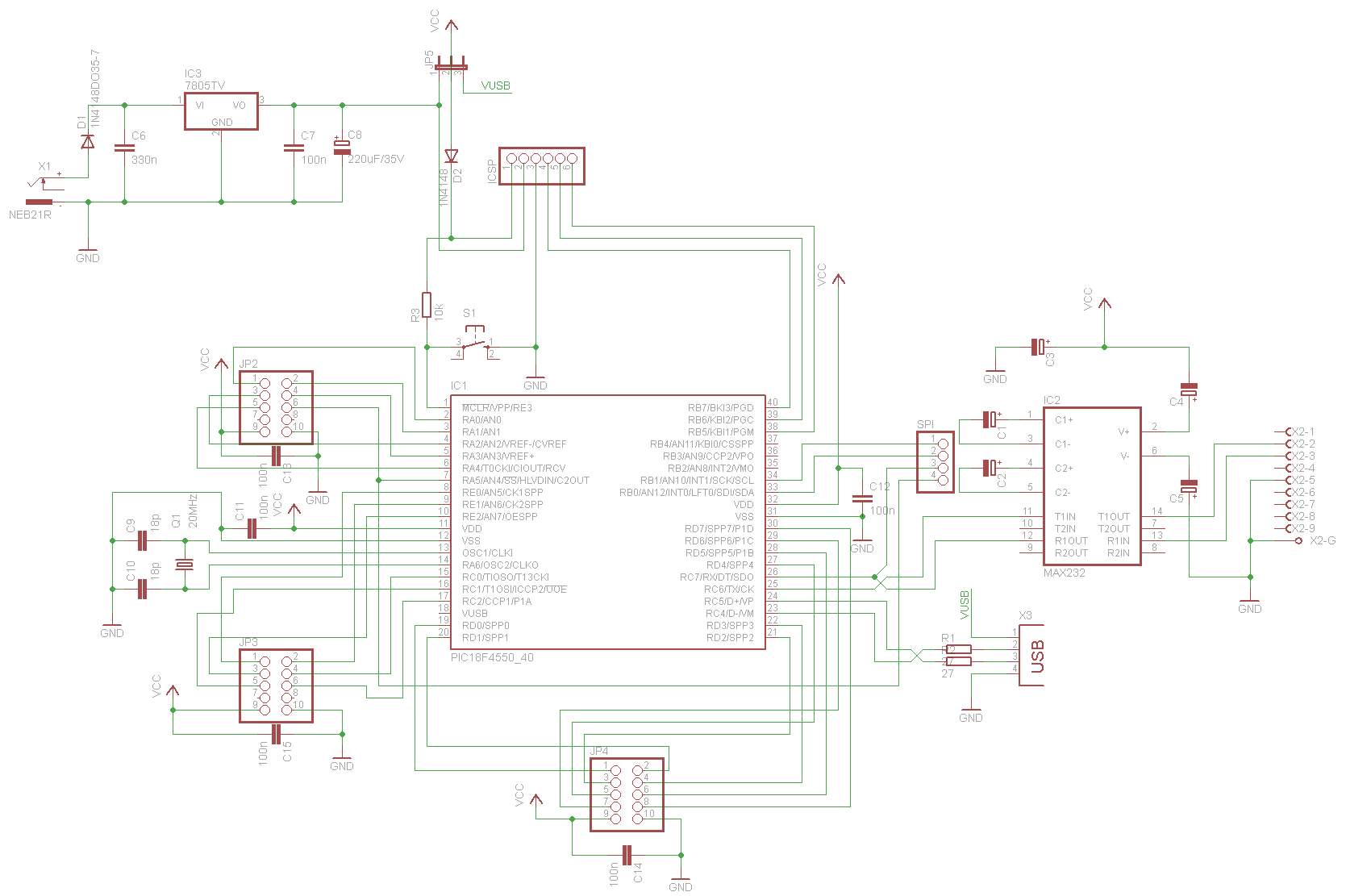

Kann mir bitte jemand mal bei meinem Schaltplan helfen?

Ich habe folgendes vor.

Die Schaltung soll mit USB an den PC Angeschlossen werden um zB. Daten
auszulesen. Dabei soll die Schaltung von USB her versorgt werden.

Wenn ich "Verbraucher" anschließe soll die Schaltung vielleicht
zusätzlich (wenn geht) mit einem externen Netzteil versorgt werden.

Was noch dazu kommt ist das der Chip in der Schaltung Programmiert
werden kann. Dazu schließe ich mein PICKIT 2 oder mein ICD2 an.

Mein Problem ist jetzt das ich also von 3 Stellen Spannung beziehen
kann. Kann mir jemand sagen wie ich das zusammenschließen soll? Die
momentane Schaltung sieht vor zu wählen zwischen USB Powered und ext.
Versorgung. Beides Parallel wäre mir sehr recht. Wie schließe ich jetzt
aber noch mein Programmiergerät an?

Hoffe ich wisst was ich meine sonst fragt einfach.

Danke
Andreas

Autor: Severino R. (severino)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schau mal bei Microchip, ob das Schema des ICD2 verfügbar ist. Der kann
nämlich auch über USB oder ext. Netzteil gespiesen werden. Ausserdem
kann die ext. Schaltung selber eine Stromversorgung haben.

Autor: K. J. (theborg0815) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi am pic fehlt bei vusb zu gnd noch nen 220p Kondensator der ist
wichtig für die interne spannungserzeugung.
