Hey,

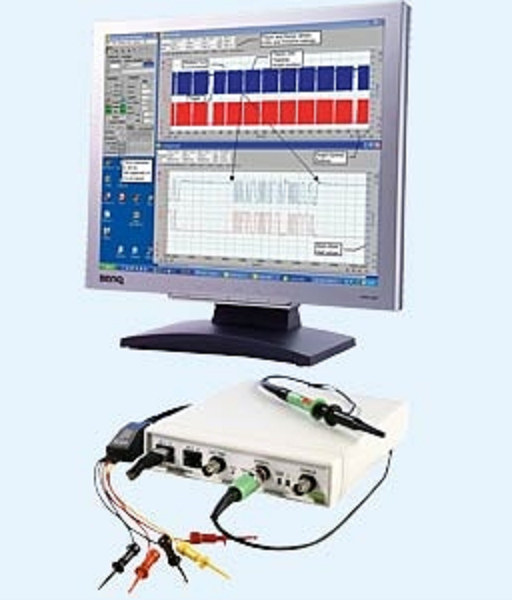

das wär's doch, Oszilloskop mit 19" TFT-Monitor...

So wie auf dem Bild. Das Bild verschweigt nur, das noch ein PC nötig
ist...

Autor: ohne ahnung (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
normal bei usb-scopes

Autor: Ahnungslos_0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ohne ahnung (Gast)
>normal bei usb-scopes

Warum, der USB-Anschluss könnte ja auch für einen Speicherstick gut
sein, damit man Schirmbilder speichern kann. Warum soll es kein
Oszilloskop geben, so wie auf dem Bild, wo man einfach einen billigen
TFT-Monitor anschließt, gibt's in 15" schon für 79€.

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht, weil ein TFT - Bildschirm etwas anders angesteuert sein
möchte als eine Katodenstrahlröhre?

Autor: Oliver Döring (odbs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weil alles, was einen großen TFT ansteuern kann, genau das ist, was man
im allgemeinen Sprachgebrauch als "PC" bezeichnet.

Ein Embedded System, ob ein Stapel aus PC-104-Platinen oder etwas selbst
entwickeltes mit einem entsprechenden Chipsatz, kostet nicht viel
weniger als ein einfacher Einsteiger-PC, kann aber viel weniger. Da es
nur kleiner ist und weniger Strom verbraucht, beides im Labor aber keine
große Rolle spielt, nimmt man halt den ohnehin meist vorhandenen PC.

Wenn du gerne ein Oszilloskop mit DVI-Anschluß entwickelt haben
möchtest, frag meinen Stundensatz an ;)

Autor: Uh Es Be (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgendwie kann man bestimmt eine Grafikkarte an einen µC frickeln.
Bzw. die entsprechenden Chips.
Das haben hier doch gerade welche mit nem kleinen Grafikdisplay getan
und einen Bausatz draus gemacht.

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahnungslos_0815 schrieb:

> So wie auf dem Bild. Das Bild verschweigt nur, das noch ein PC nötig
> ist...

Gibt's heute im Monitor integiert, dann fällt das garnicht auf.
Natürlich kein Quadcore-Gamer-PC, aber für's scopen sollte auch ein Atom
reichen.

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Normales feature bei Tektronix Scopes der Serien TDS3xx und TDS4xx.

Schon vor über 12 Jahren.


cnr,
Andrew

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Andrew Taylor schrieb:
> Normales feature bei Tektronix Scopes der Serien TDS3xx und TDS4xx.
>
> Schon vor über 12 Jahren.

Kostenpunkt?

Autor: Michael X. (Firma: vyuxc) (der-michl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oliver Döring schrieb:
> Weil alles, was einen großen TFT ansteuern kann, genau das ist, was man
> im allgemeinen Sprachgebrauch als "PC" bezeichnet.

Jo. Die Software macht aus dem Rechner ein Oszi. Egal ob jetzt Tek,
Agilent oder LeCroy, im innern werkeln Rechner. Auch wenn es manche
nicht wahrhaben wollen. Selbst der olle 16500 ist ein HP-PA, merkt man
wenn man sich mit FTP auf die Kiste einloggt.

Autor: Ahnungslos_0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Oliver Döring (odbs)

>Wenn du gerne ein Oszilloskop mit DVI-Anschluß entwickelt haben
>möchtest, frag meinen Stundensatz an ;)

wie ist dein Stundensatz?

------------------------------------------------------------------------
--
@ Hartmut Kraus (wodim)

>Vielleicht, weil ein TFT - Bildschirm etwas anders angesteuert sein
>möchte als eine Katodenstrahlröhre?

was genau ist bitte der Unterschied?

------------------------------------------------------------------------
--
@ Uh Es Be (Gast)

>Irgendwie kann man bestimmt eine Grafikkarte an einen µC frickeln.
>Bzw. die entsprechenden Chips.

seh ich auch so. Oder andere Idee:
Ein FPGA (CPLD) mit entsprechend Speicher für z.B. 640*480Pixel, 16
Farben wird an einen uC angeschlossen. Schnittstellen z.B. RS232-TTL
oder SPI.
Der uC gibt dann dem FPGA Kommandos in z.B. HPGL o.ä. was gezeichnet
werden soll. Wäre das nicht ne' Idee für ein Gemeinschafts-Projekt.

Das wäre doch eine Super-aufwertung für jede uC-Anwendung.
Ich selber habe an meinen uC-Projekten immer nur ein paar popelige
7-Segment-Anzeigen mit MAX7219 dran. Oder ein LCD mit HD44780
Controller. Oder wenn hoch kommt mit 240*128 Pixel LCD T6963-Controller.
Geht euch doch auch so oder?

Autor: P. S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ein FPGA (CPLD) mit entsprechend Speicher für z.B. 640*480Pixel, 16
> Farben wird an einen uC angeschlossen. Schnittstellen z.B. RS232-TTL
> oder SPI.

Du meinst sowas wie den VGA-Controller von 4D-Systems?

http://www.4dsystems.com.au/prod.php?id=15
http://www.4dsystems.com.au/prod.php?id=16

Autor: VGA-Gucker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie schnell ist denn eigentlich der Pixel- und Zeilentakt bei VGA?

Könnte man das direkt mit einem AVM machen? Vielleicht mit einem 2560?

Ggf. unter Zuhilfenahme von externem RAM und/oder Schieberegister?

Ggf. zunächst mal mit Abstrichen wie vergröberter Auflösung, 8 Farben?
Sogar nur 1 Farbe reicht für ein Ossi zunächst mal.

So schwer kann es doch nicht sein, zumindest schon mal irgendwie
Synchronsignale und ein Testbild an einer passenden Buchse zu
generieren, die über etwas Hühnerfutter direkt an ein paar AVR-Pins
gehängt wird.

Wer soweit schon mal gekommen ist, dem fällt der Rest dann auch schon
noch irgendwie ein.

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
VGA-Gucker schrieb:

> Könnte man das direkt mit einem AVM machen? Vielleicht mit einem 2560?

LCD monochrom ja, weil digital parallel, mit externem Speicher. Such mal
im Forum. Allerdings ist bei der Benedikt'schen Lösung der AVR damit
dann recht heftig beschäftigt. Mit externem VRAM dagegen nur
Grössenordnung 10% Last.

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahnungslos_0815 schrieb:

> @ Hartmut Kraus (wodim)
>
>>Vielleicht, weil ein TFT - Bildschirm etwas anders angesteuert sein
>>möchte als eine Katodenstrahlröhre?
>
> was genau ist bitte der Unterschied?

Na, dann ersetze doch mal an deinem PC den (TFT) - Monitor durch eine
Oszilloskopröhre oder in einem analogen Oszi die Röhre durch ein TFT -
Display. <:-)

Autor: Ahnungslos_0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter Stegemann (pst)

>> Ein FPGA (CPLD) mit entsprechend Speicher für z.B. 640*480Pixel, 16
>> Farben wird an einen uC angeschlossen. Schnittstellen z.B. RS232-TTL
>> oder SPI.
>
>Du meinst sowas wie den VGA-Controller von 4D-Systems?
>
>http://www.4dsystems.com.au/prod.php?id=15
>http://www.4dsystems.com.au/prod.php?id=16

Na, das ist ja der absolute Oberhammer!  :-)

Wollte sofort bestellen, Firma 4D systems leider in Australien.
Leider out of Stock.
www.Glyn.com hat μVGA PICASO MD1 leider nicht gelistet :-(

Autor: P. S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sparkfun hat den Controller, aber leider nicht das Basisboard mit dem
VGA-Anschluss.

Autor: Ahnungslos_0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter Stegemann (pst)

>Sparkfun hat den Controller, aber leider nicht das Basisboard mit dem
>VGA-Anschluss.

doch:

http://www.sparkfun.com/commerce/product_info.php?...
http://www.sparkfun.com/commerce/product_info.php?...

super :-) , hast du Erfahrung mit dem μVGA PICASO MD1 ?

Autor: Ahnungslos_0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Peter Stegemann (pst)

Gibt's bei http://elmicro.com/index.html

DEV-08540 PICASO Universal Base Board           35,10€
DEV-08541 PICASO VGA/SVGA Graphics Controller   61,70€

Autor: Ahnungslos_0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: P. S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahnungslos_0815 schrieb:

> super :-) , hast du Erfahrung mit dem μVGA PICASO MD1 ?

Nein, ich will mir schon laenger ein OLED-Board bestellen, bin aber
bisher nicht dazu gekommen.
