Hat jemand schonmal dieses Video angeschaut?
Youtube-Video "Amazing Lasers! - Laser Flashlight Hack!"

Mal ganz davon abgesehen, dass nicht davor gewarnt wird, dass in DVD
Brennern auch noch Infrarot LDs verbaut sind,
kann es doch nicht sein, dass die Laserdiode einfach so direkt in der
der Maglite betrieben wird?

Hat irgendjemand eine Erklärung, wie die LD das aushalten soll/kann?

Die AA-Batterien können ja durchaus mehrere A liefern (grad
nachgemessen),
die LED Version der MiniMaglite wird anscheinend auch nicht verwendet
(dort wäre ja wahrscheinlich ein StepUp mit Konstantstromausgang
verbaut)...

Mfg
Martin

Autor: Stanko T. (newie)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein schöner Fake aus dem DVD Brenner!

Im Spektrum stehen 532 nm für die Farbe Grün!

Bei einer solchen Laserdiode handelt es sich um einen Kantenemitter.
P_optisch (best Case) = 0,6 W/A, eher schlechter (0,3...0,4 W/A)

d.h. Ein Strom von 1A erzeugt eine optische leistung von 0,6W.
Für 10W braucht mann 16,66 A (und dass aus 2 AA Batterien)

Da die Laserdiode so klein ist, erwärmt sich diese sehr stark und die
optische Leistung geht nach kürzester Zeit in den Keller!

Habe selber mal mit VCSEL experementiert (im Pulsbetrieb und einem
Tastverhältniss von 1/1000 wurden ca. 6W optische Leistung erzeugt.
Entspricht im Mittel 6 mW. Dabei wurden die VCSEL ca. 70°C warm.

Ach ja dass mit dem Luftballon und dem Streichholz auch eine gute
Inszinierung.

Mit dem roten Laserpointer vorgetäuscht und mit einem UV Laser gezündet!


Gruss
Stanko

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Mit dem roten Laserpointer vorgetäuscht und mit einem UV Laser gezündet!
Richtig. Für das Auge unsichtbar, aber wenn man sich die RGB-Werte an
der Stelle im Video genauer ansieht, werden die Werte im unsichtbaren
Bereich offengelegt. Jämmerlich.

Autor: Martin Sch. (msch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von der Leistung (Streichholz anzünden usw.) mal abgesehen,
wo ist denn von 532nm die Rede?
Und das die Leistung von DVD Brenner LDs um einiges höher als von
billigen Laserpointern (<1mW) ist, steht ja außer Frage.

Mich wundert nur, dass die Laserdiode überhaupt betrieben werden kann,
bei knapp 3 V aus den 2AA Batterien sollte sie doch eigentlich schneller
durchbrennen, als dass man überhaupt etwas sieht (da ja angeblich keine
Stromregelung eingebaut ist).

mfg
martin

Autor: Ulrich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die 532 nm Wellenlänge und 10 W Leistung kommen von eingeblendeter
Werbung. Das hat nichts mit dem Video zu tun. Da hat Google (oder die
Software) halt gedacht das Werbung für so einen Laser zum Video paßt.

Die LDs auf DVD Brennern sind schon ziehmlich Leistungsstrark (etwa 100
mW nominal) und einige Exemplare werden auch noch etwas mehr aushalten.
Es kann auch zufällig hinkommen das die 3 V von 2 AA Batterien passen.
Den Strom in der Größenordnung 300 mA bis 1 A sollten die Batterien auch
noch schaffen.

Wenn die Fokussierung stimmt, kann auch ein schwächerer Laser einen
Streichholz entzünden oder ein Balon zum platzen bringen. Bei schreiben
von CD-RWs wird immerhin ein Glas geschmolzen. Nicht umsonst sind Laser
gefährlich fürs Auge.

Was etwas komisch ist, ist dass die Optik des "Laser Halters" ohne
Justierung paßt und eine palallel Strahl ausgiebt. Mit der Kühlung wird
man aber wohl bei längerem Betrieb Probleme kriegen.

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Bei schreiben von CD-RWs wird immerhin ein Glas geschmolzen.
Hoëcker, Sie sind raus!

Autor: Ulrich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zugegeben ist das kein normales Glas in den CD-RWs, aber es sind
immerhin über 500°C. Das Schreiben beruht aber auf Schmelzen und dann
unterschiedlich schnell abkühlen lassen.
Siehe:
http://de.wikipedia.org/wiki/CD-RW

Das funktioniert auch nur bei der sehr guten Fokussierung wie man es
durch die recht gute Optik mit großer Apertur hinkriegt. Auf größere
Entfernungen ist das natürlich bei weitem nicht möglich, oder nur mit
sehr großen und teuren Linsen.

Autor: Nicht_Ulrich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Ulrich
Danke, dass du erst Halbwahrheiten erzählst und nachträglich dann mit
Ergänzungen rausrückst!
Erst Denken, dann Schreiben!

Autor: icke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>d.h. Ein Strom von 1A erzeugt eine optische leistung von 0,6W.

dat will ick sehn

Autor: Stanko T. (newie)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ icke (Gast)

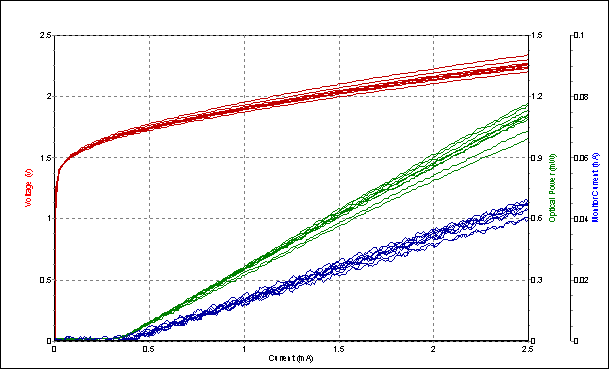

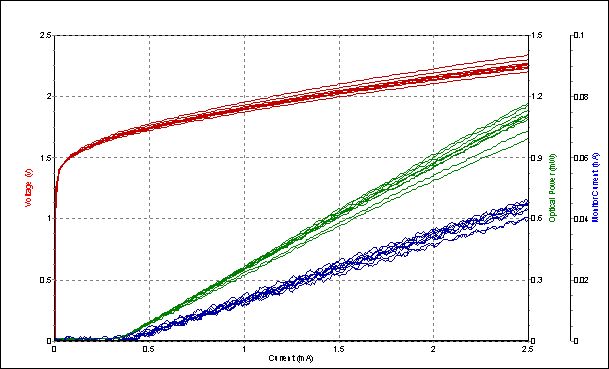

"Best Case" for (VCSEL)!

Guckst dik mal an der Kennlinie schlau.

Autor: Martin Sch. (msch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ulrich schrieb:

> Den Strom in der Größenordnung 300 mA bis 1 A sollten die Batterien auch
> noch schaffen.

Ich seh eher das Problem (darum gings mir eigentlich hier), dass die AA
Batterien 5-6A Schaffen können, und da ne LD ja wie eine Leuchtdiode
überhalb der Vorwärtsspannung einen sehr geringen Widerstand hat,
müsste ja ohne Vorwiderstand oder Konstantstromquelle ein sehr hoher
Strom fließen, der die LD sofort zerstört, oder täusche ich mich da?

mfg
martin
