Ich habe eine Sat-Kopfstation an der ein Datendongle (Dataguard) steckt.

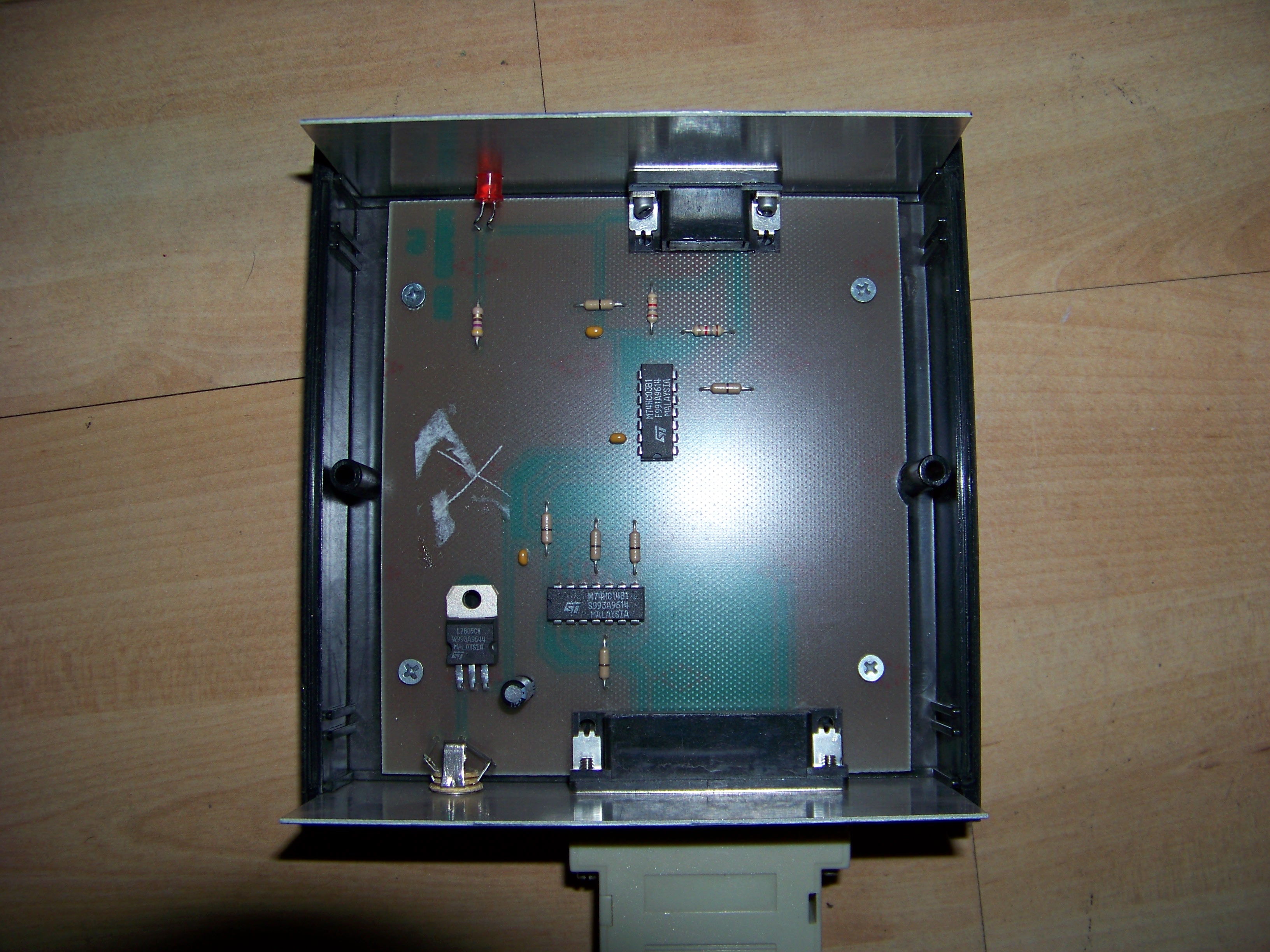

Dieses kann man über einen speziellen Adapter (siehe beigefügtes Bild)
programmieren. Der Adapter wird an den Parallelport angeschlossen und
das Dongle hat einen 9-poligen Anschluß.

Hat jemand einen Schaltplan, um den Programmieradapter nachzubauen?
Evtl. ist das ein handelsübliches Teil, daß Ihr auswendig kennt.

Autor: Dieter Wiedemann (diddi1968)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

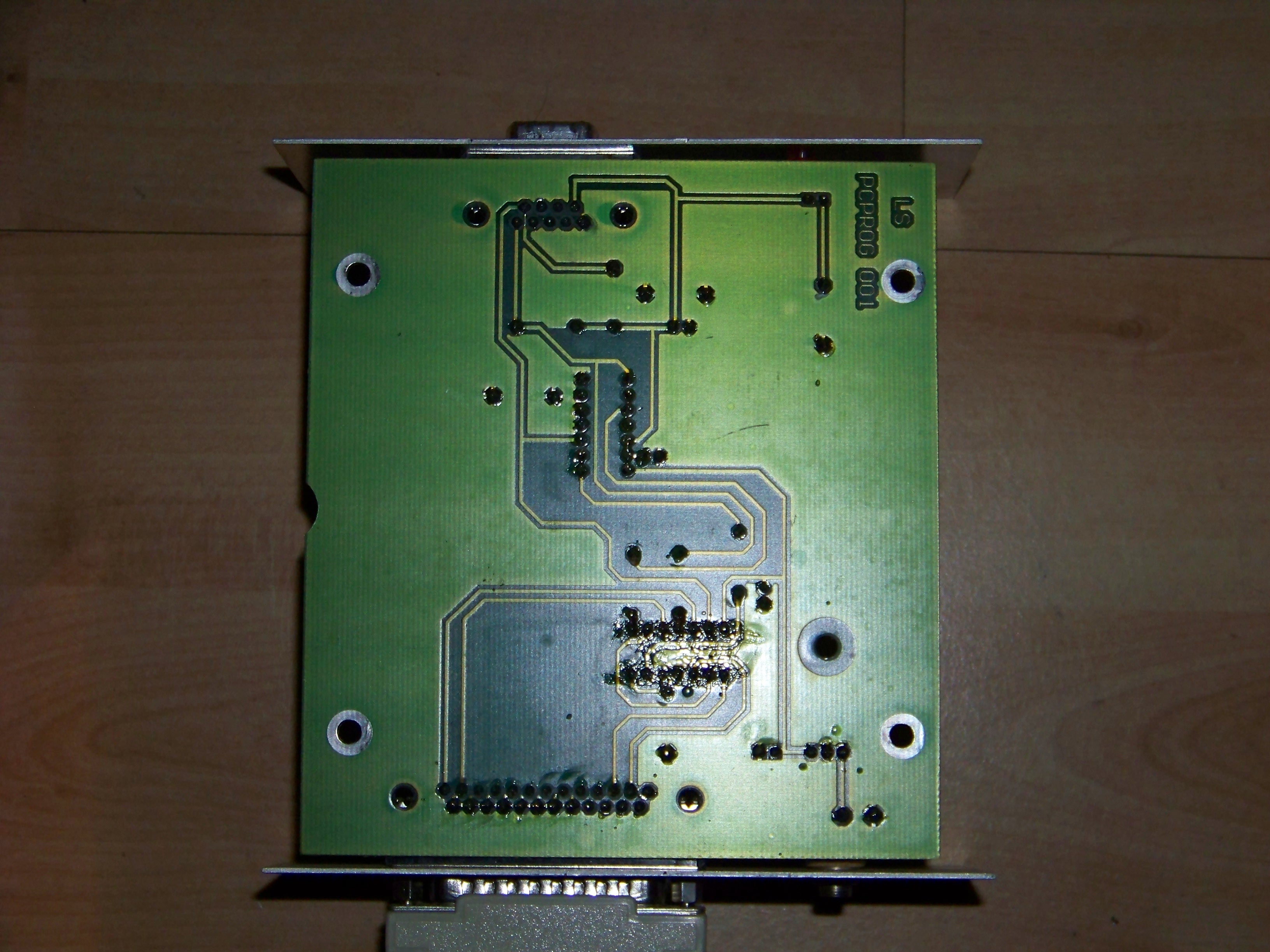

Hier noch das zweite Bild mit der Rückseite der Platine.

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
soll das ein witz sein ?

Das ist eine einseitige platinne mit paar bauteilen .. wieso machst du
selber keinen schaltplan davon ?????

Du hast dieseteil doch, und auch suuuper bilder - die würden auch schon
reichen ...

Autor: Dieter Wiedemann (diddi1968)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Bilder hat mir jemand gemacht, der so ein Teil besitzt. Ich hab
selber keines.

Autor: Christian H. (netzwanze) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Leiterbahnen sind auf den Fotos so gut zu erkennen, dass man einfach
auf die Schnelle einen Schaltplan abzeichnen kann (ich habe aber weder
Zeit noch Lust dazu).

Autor: Alexander Schmidt (esko) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Interessanter wäre ein Bild vom Datendongle, bzw. dessen Innenleben.

Hast du überhaupt die passenden Dateien und Programme auf dem PC um den
Dongle zu programmieren. Ansonsten ist es ja auch witzlos.
Dann kann man nur noch das Dongle direkt kopieren.

Autor: Das Nichts (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>ich habe aber weder Zeit noch Lust dazu

Unglaublich!

Autor: Das Nichts (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entschuldigung, habe dich mit dem TO verwechselt.
