Hallo Forum,

ich Versuche mich gerade an einer Matrix-Schaltung aus UDN 2981 und ULN
2803. Die Matrix soll, wenn sie mal funktioniert, bistabile Relais
ansteuern zum Routen von Audiosignalen, welche 2 Spulen mit gemeinsamer
Masse besitzen. Die Relais benötigen 5 VDC bei 40 mA. Die Relais hängen
zu 10 Stück mit dem einen Plus-Pol an einem Ausgang des UDN 2981 mit dem
zweiten am nächsten. Die Masse ist immer von 8 Relais zusammen am ULN
2803 angeschlossen, also eine 8 x 10 Matrix. interne Freilaufdioden sind
bei beiden IC`s aktiviert.

Jetzt mein Problem:

wenn ich die ganze Matrix ansteure schaltet mal ein Relais oder auch
zwei oder auch nichts!! Lege ich die zum Test die Masse der Relais
direkt an Masse ohne ULN 2803 schalten auch alle 10 einer Reihe sauber
durch. Da ich vermute das mein Problem durch den 2803 verursacht wird,
habe ich nun schon 3 Stück probiert, was aber auch nicht hilft. Kann es
sein das die Schaltung so nicht funktionieren kann? Müsste ich statt dem
2803 ein anderes Bauteil verwenden?

Danke Nico

Autor: Elektrikser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welche
Versorgungsspannung hast du?
An den beiden ICs fällt auch Spannung ab!

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau. Wenn Du mit 5V in die Matrix gehst, kommen am Relais etwa noch
2.7V an, der Rest verbleibt in den Darlington-Kaskaden der Treiber. Nimm
einfach 7V, dann geht´s.

Autor: nico (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Spannungsversorgung beträgt 5V max. 2A sollte hoffentlich reichen. Habe
jetzt alle Pluspole der Relais miteinander verbunden und nur versucht
die Masse über den 2803 zu schalten. Das geht aber auch nicht immer.
Wenn ich allerdings nur ein Relais anschließe geht alles wie es soll.
Sollte ich evtl. versuchen die  Masse-Seite über einen einzelnen
Transistor oder FET zu Schalten?

Nico

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Siehe oben.

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Äh, moment mal: Wenn Die Relais 2 Spulen haben, dann mußt Du alle Relais
mit dem Massepunkt der Spulen an Masse und die beiden offenen Enden
jeweils mit +5V durchschalten. Den 2803 brauchst Du doch dann gar nicht!

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Edit: Ach ja, Du hast ja ´ne Matrix. Na dann halt mit der Spannung
höher.

Autor: nico (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

das werd ich dann mal probieren, zur Not schalte ich die Masse-Seite
auch über Relais da die ganze Sache jetzt nicht so Zeitkritisch ist und
mir nur die 5V Versorgung zur Verfügung stehen. Oder gibt es auch
Bauteile die mir aus 5V die geforderten 7V machen mit dem entsprechenden
Strom ca 400mA.

Nico

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich überlege gerade, was die 80 Relais gekostet haben und ob das
Audiosignal nach der Matrix immer noch brauchbar ist... Inszwischen gibt
es auch einen ganzen Sack von aktiven und gepufferten
Kreuzschienen-Verteiler-ICs. Nur mal so als Anregung.

Für 5->7V gibt es Boost-Konverter wie Sand am Meer. Da auch nicht alle
Relais zu einer Zeit schalten und die Spannung nach dem Schalten der
Relais wegfallen kann, brauchst Du auch keine 400mA.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du kannst 7V aus 5V machen mit einem MC34063, so lange du nur 1 Relais
zu einer Zeit schalten musst, reicht der locker aus.

http://www.mikrocontroller.net/articles/MC34063

Autor: nico (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

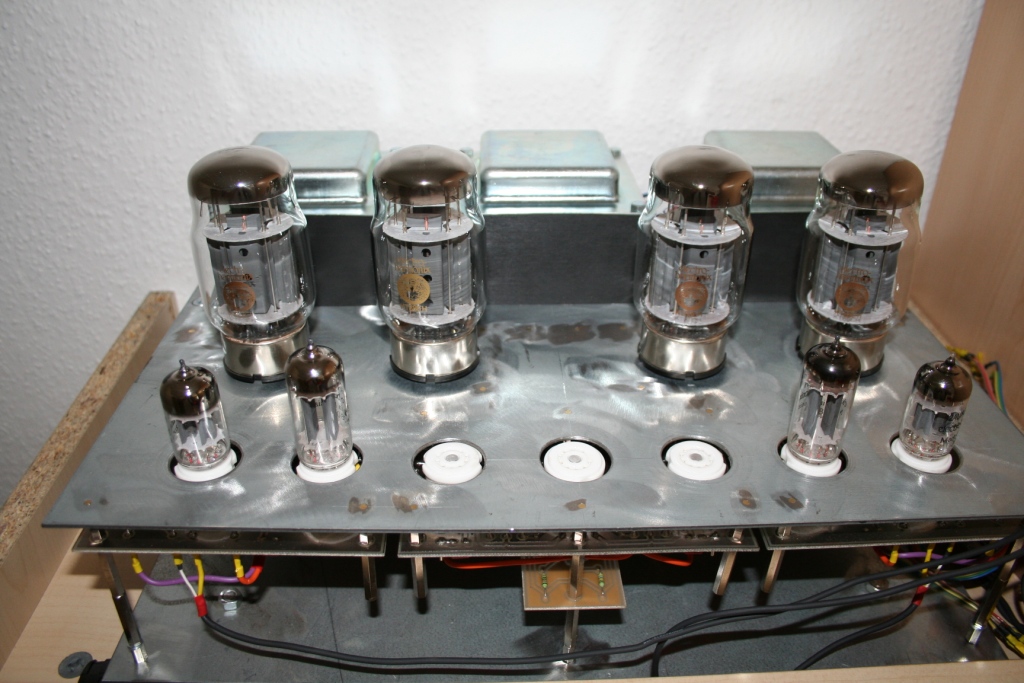

die Schaltung ist nicht nur zum routen gedacht, sondern es soll auch der
Lautstärke, Balance, Bass und Höhenregler für einen Röhrenverstärker
damit realisiert werden, welcher schon ohne Probleme funktioniert. Die
Idee dazu habe ich aus dem Analog-Forum wo ein Lautstärkesteller und
Quellenumschalter in Relaistechnik realisiert wurden. Die Relais waren
ein Schnäpchen in der Bucht 500 Stück für 23,80 €, leider Bi-stabil,
obwohl nach längerem überlegen, gar nicht mal so schlecht, da sie nicht
ständig "unter Strom" stehen müssen.

Nico

Autor: nico (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

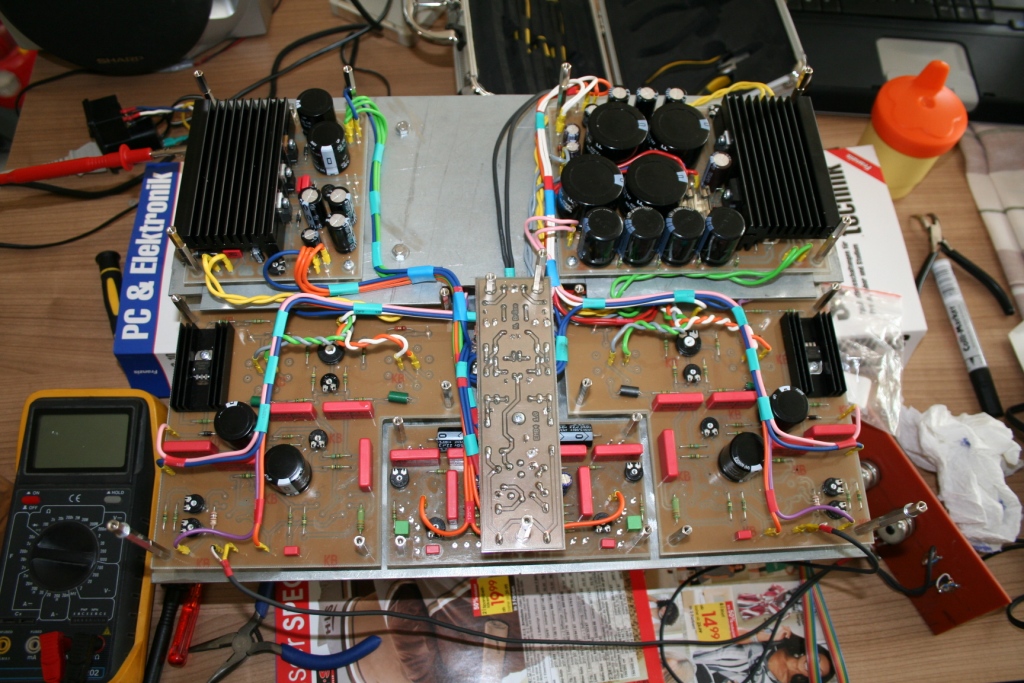

noch mehr bilder

Autor: nico (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
und eins noch

Autor: nico (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

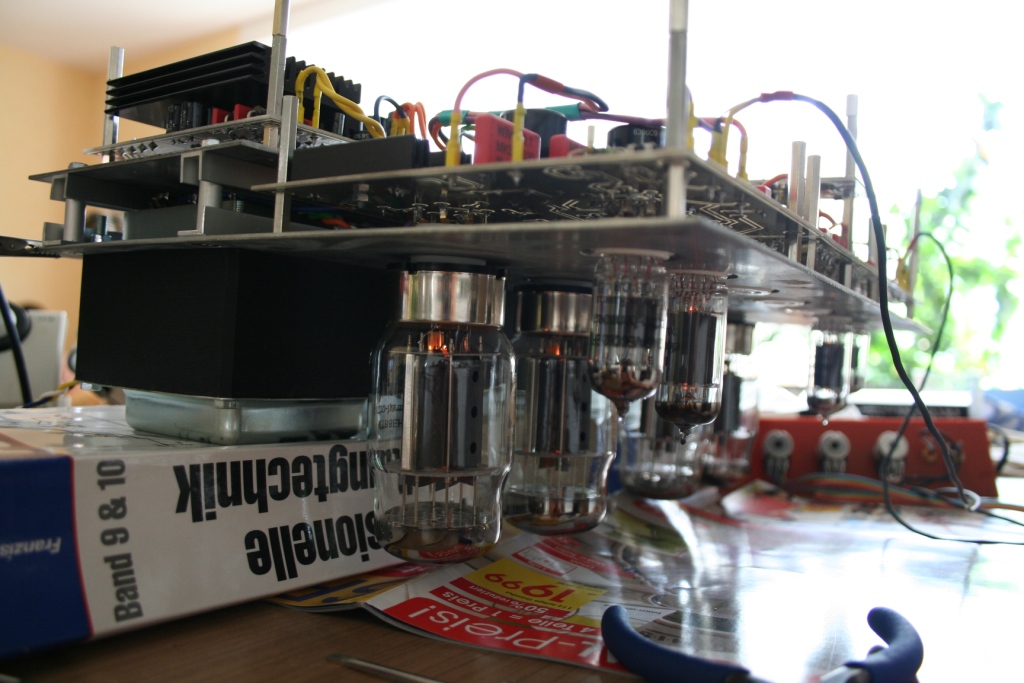

Das erste mal anheizen

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  nico (Gast)

>Sollte ich evtl. versuchen die  Masse-Seite über einen einzelnen
>Transistor oder FET zu Schalten?

Du musst bei de Seiten mit etwas besseren Schaltern schalten. Statt des
UDN2981 nimmst du P-Kanal MOSFETS, IRF7104 ist sehr gut geeinet dafür.
Die ULN2803 ersetzt du durch N-Kanal MOSFETS, IRF7103. Damit bleiben von
den 5V genug für die Relais übrig.

MfG
Falk

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Normale Transistoren der Serien BC847/BC857 sollten auch gehen, da deren
C/E-Sättigungsspannung bei etwa 0.3V liegt. In diesem Fall, wie auch bei
den FETs, müssen natürlich pro Relaisspule diskrete Freilaufdioden
angeschlossen werden. Und es dürfen zur gleichen Zeit nicht mehrere
Relais geschaltet werden.

Autor: nico (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

so, da hätte man ja wirklich selbst drauf kommen müssen, das die
Spannung einfach zu niedrig ist. Hab mal gemessen, bei 5V sind noch 2.54
V an den Relais angekommen, das ist woll wirklich zuwenig. Hab jetzt mal
mit 7V getestet und alles läuft ohne Probleme. Werde dann woll doch noch
eine 7V Spannungsversorgung einbauen, wird ja bei max 400 mA auch nicht
so riesig und da nur Relais geschaltet werden muß die auch nicht so
"glatt" sein.

Danke Nico

Autor: Peter Dannegger (peda)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diese Darlington-Treiber sind uralt Technik und haben nen riesen
Spannungsabfall. Daher bei 5V völlig ungeeignet.

Heutzutage nimmt man logiklevel P-,N-FETs und gut is.


Peter

Autor: nico (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich lass mich gerne davon überzeugen MOSFETS zu nehmen, allerdings hab
ich gesehen das es die IRF7104 und IRF7103 nur als SMD gibt und da will
ich nicht so wirklich ran. Hab mal was von BUZ11 und CO. gehört, ohne
jetzt das Datenblatt gelesen zu haben frage ich mal ob diese auch
geeignet sind oder ob es noch bessere Typen in nicht smd Gehäusen gibt.

Vielen Dank für eure Hilfe, hat mir sehr geholfen, super Forum. Hier
wird man wenigstens nicht gleich an Google und Kolegen verwiesen, da
könnte ich mich zwar auch belesen aber ich komme nicht so schnell ans
Ziel.....

MFG

Nico

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie gesagt: normale Transistoren tun´s auch, bedrahtet heißen sie
BC547/BC557.
