Forum: PC Hard- und Software gnuplot: Digitale Signale (Rechtecksignale) ausgeben


Autor: Matthias (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

kann man mit gnuplot digitale Signale bzw. Rechtecksignale ausgeben ?

Normalerweiße werden die einzelnen Punkte ja mit Linien verbunden.
D.h. aus einem Rechtecksignal werden immer Dreiecke.
Siehe Bild im Anhang ...

Oder gibt es ein ähnliches Programm mit dem man Rechtecksignale ausgeben
kann ?


Gruß

Matthias

Autor: Stefan B. (stefan) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das kommt auf deine Daten und dein Skript an.

rec.dat:
0 1
1 1
1 0
2 0
2 1
3 1
3 0
4 0
4 1
5 1
5 0

rec.dem:

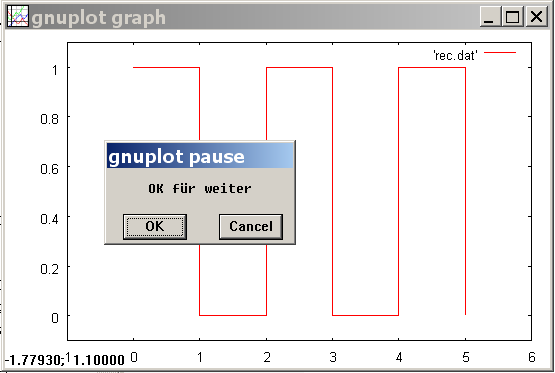

reset
set xrange [-1:6]
set yrange [-0.1:1.1]
plot 'rec.dat' with lines
pause -1 "OK für weiter"

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für Dein Beispiel !

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es eine Möglichkeit das Grafikfenster über einen Befehl in der
Skript-Datei o.ä. zu maximieren ?

Autor: Stefan B. (stefan) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias schrieb:

> Gibt es eine Möglichkeit das Grafikfenster über einen Befehl in der
> Skript-Datei o.ä. zu maximieren ?

Ob über Skript-Datei weiss ich nicht. Es geht aber (unter Windows) über
die wgnuplot.ini Datei mit den Voreinstellungen. Dort ist u.a. die
Fenstergröße gespeichert.

Wenn du eine Ausgabe (Fenster gnuplot graph) hast, vergrössere/maximiere
das Fenster. Dann Rechtsklick oben in die Titelzeile. Dann den Punkt
Options => und dann Update ...wgnuplot.ini anklicken. Bei den nächsten
Ausgaben werden dann die Daten des aktuellen Fensters benutzt.

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Plotten von Rechtecksignalen geht übrigens auch mit dem Stil
"steps":
plot 'daten' with steps

Autor: Stefan B. (stefan) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Au ja, das vereinfacht die Eingabedatei:

rec1.dat:
0 1
1 0
2 1
3 0
4 1
5 0

rec1.plt:
reset
set xrange [-1:6]
set yrange [-0.1:1.1]
plot 'rec1.dat' with steps
pause -1 "OK für weiter"

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super !
Nun benötige ich auch keine doppelten Zeilen mehr.

Nochmals Vielen Dank Euch beiden !!!
