Nach vielen gut funktionierenden 0815-Schaltungen mit nem AVR drauf bin
ich gerade dabei meine erste AVR-basierte Schaltung zu designen, die
gewisse  Zuverlässigkeitsanforderungen erfüllen sollte. Das Ziel ist ein
Betrieb von ca. 100 Exemplaren über 20-30 Jahre, bei denen möglichst
keine bis sehr wenige ausfallen sollten. Ausgefallene Exemplare sind
nicht mit vernünftigem Aufwand ersetzbar.

Die Schaltung besteht im Wesentlichen aus einem Linearregler, einem
ATTiny 44A, einem Quarz, ein paar Widerständen und Kondensatoren, einer
Spannungsreferenz und einem RFM02-Funkmodul. Letzeres wird wohl ganz
klar der Schwachpunkt sein, aufgrund von Kostenlimits (max 5-6 EUR fürs
Funkmodul) gibts aber keine mir bekannte Alternative.

Meine Fragen dazu:

1.) Eher ein SMD-Design oder lieber Through-Hole (werde wahrscheinlich
fertigen lassen)?

2.) Welche Arten von Kondensatoren (Stützelko am LDO,
Abblockkondensatoren an µC und Funkmodul) sind unter diesen Bedinungen
am zuverlässigsten?

3.) Machen Maßnamen wie Verguss Sinn, speziell in Hinblick auf das
Funkmodul?

4.) Irgendwelche sonstigen generellen Tips?

Autor: linux-frickeler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine nicht ganz unwichtige Info fehlt noch: Betrieb im Freien in einer
IP67-abgedichteten Anschlussdose unter unseren klimatischen Bedinungen.
Funktionieren sollte das Teil zwischen 0 und 40°C, überleben muss es
-30°C bis 60°C.

Autor: Daniel G. (daniel83)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es werden bei Bauteilen immer mindest Überlebenschancen angegeben.
D.H es wird angegeben, dass z.B. 95% der Bauteile 1000h halten, du must
einfach ausrechnen, wie lange deine Module laufen sollen, 30Jahre
Dauerbetrieb oder nur einmal 10min im Monat? Dir dann überlegen, ob du
mit 95% oder doch lieber 98% klar kommst, und dass dann mit deinen
Preisvorstellungen paaren.

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn keine sonderlichen enforderunegn an die optik bestehen ist
vergießen mit harz immer einegute methode vor feuchtigkeit zu schützen

ebenso bauteile wählen die weniger tempempfindlich sind


also keine elkos und solche scherze ^^

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Machen Maßnamen wie Verguss Sinn
Da kann es gut sein, dass du noch Lehrgeld zahlen mußt.
Mach ein dichtes Gehäuse drumrum. Das ist beherrschbar.

> RFM02-Funkmodul
Du machst dir Sorgen um die paar Bauteile drumrum, und weißt nicht, mit
welchen Zuverlässigkeitszahlen der Hersteller des Funkmoduls rechnet...

Zitat:
Das RFM02 ist ein kostengünstiges ISM-Band-Sendemodul.

Da würde ich nicht mal zu hoffen wagen, dass das Ding 30 Jahre ohne
Ausfall funktioniert...

Autor: APW (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rein aus Neugierde mal ein paar Fragen:
-Dauerbetrieb oder on /off Zyklen ?
-Scheint die Sonne aufs Gehäuse ?
-Kann da Feuchtigkeit reinkommen (-> dann z.B. Trockenpatrone) ?
-Ist die Spannungsversorgung sauber ?
-Schlägt da der Blitz rein ?

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

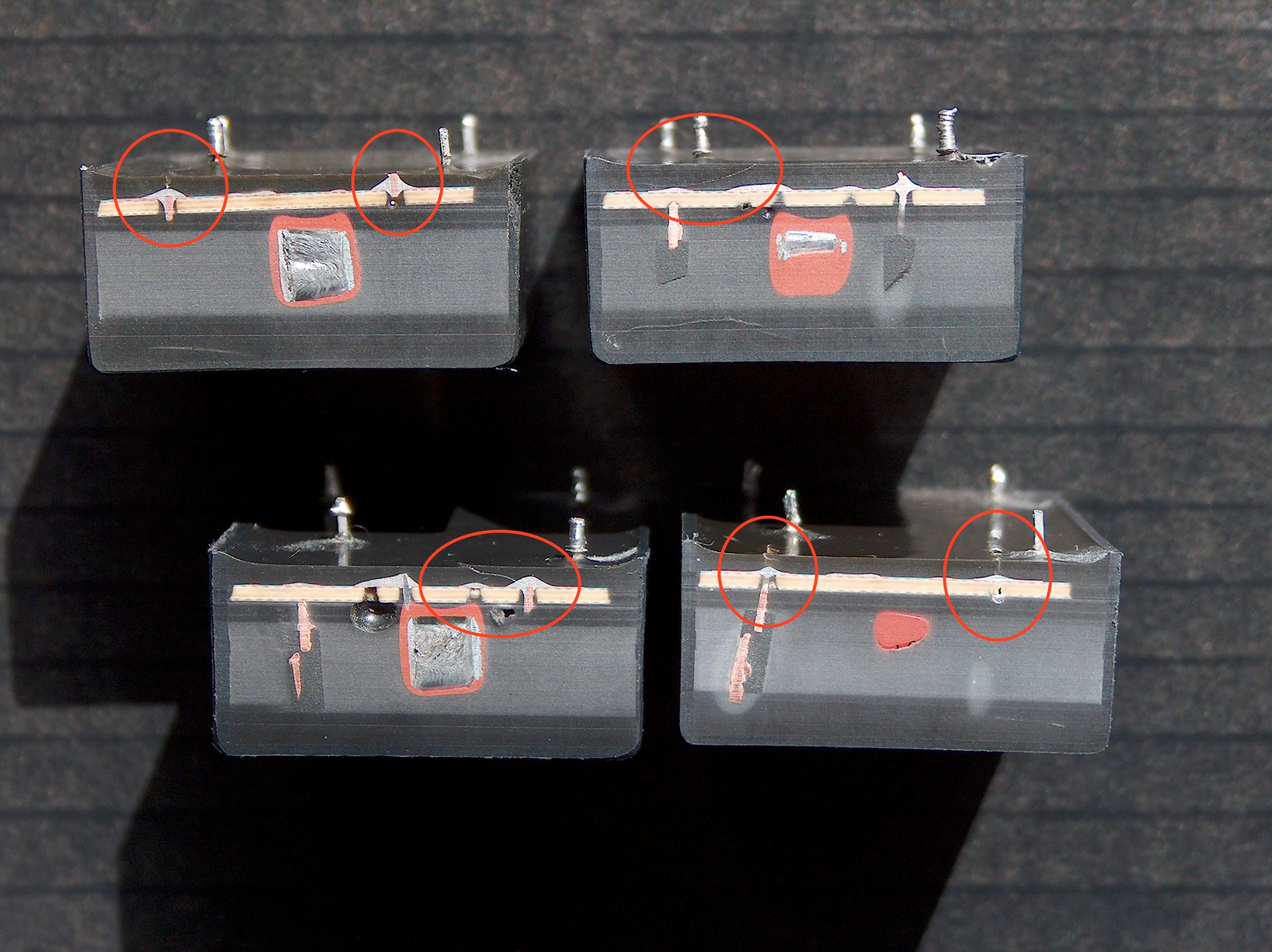

> vergießen mit harz immer einegute methode vor feuchtigkeit zu schützen
Ja, wie man im angehängten Foto sieht, sollte das aber jemand machen,
der sich mit sowas auskennt.

Autor: linux-frickeler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> -Dauerbetrieb oder on /off Zyklen ?
Zyklenbetrieb, Einschaltzeit < 1s pro 5min

> Scheint die Sonne aufs Gehäuse ?
Nein.

> Kann da Feuchtigkeit reinkommen (-> dann z.B. Trockenpatrone) ?
Im Prinzip nicht, aber eine Trockenpatrone wäre wohl eine gute
Vorsichtsmaßnahme.

> Ist die Spannungsversorgung sauber ?
Ja, Solarzelle.

> Schlägt da der Blitz rein ?
Wenn das passiert, hat die Schaltung meine offizielle Genehmigung zum
Abrauchen.


> Das RFM02 ist ein kostengünstiges ISM-Band-Sendemodul.
> Da würde ich nicht mal zu hoffen wagen, dass das Ding 30 Jahre ohne
> Ausfall funktioniert...
Wie oben geschrieben gibt es eine Preisschranke, da führt kein Weg
rundrum, selbst wenn das zum Scheitern des Projektes führt. Gleichzeitig
ist das Modul das teuerste Bauteil, also DER Kostentreiber.

Gibts alternative Sendemodule in dem Preisbereich? Bei genauer
Betrachtung des Moduls finde ich aber eigentlich wenige Bauteile auf dem
Modul, denen ich sofort misstrauen würde.

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie "offiziell" muss das sein? Wenn du es eh zertifizieren lassen
willst/musst könntest du auch über ein eigenes HF-Design mit nem Chip
von Nordic oder so nachdenken...könnte sich Preislich evtl. lohnen. Da
ist evtl. auch leichter an MTBF-Zahlen zu kommen...

Gruß
Fabian

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> 2.)
Keramische Vielschicht-Kondensatoren in SMD. Sind bis 50uF zu haben.

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eingiessen mit Harz ? Epoxy hat gigantische Wasseraufnahme und
-Transferraten. Da kannste das Teil gleich im Wasser laufenlassen

Zuverlaessig und billig sind schwierig zu paaren.

Autor: Marcus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Keramische Vielschicht-Kondensatoren in SMD. Sind bis 50uF zu haben.

Auch schon 100uf sind zu haben, allerdings haben die im allgemeinen bei
Nennspannung nur noch wenig Prozent(~20%) der Nennkapazität.
(Dies betrifft auch die kleineren dieser "großen" Kerkos, also vorsicht)

Autor: Daniel G. (daniel83)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei deiner Spezifikation hast du nur 876 Betriebsstunden, das ist mal
nicht viel in 30 Jahren aber 3,15 Mio. Ein- und Ausschaltungen, evtl
wirds dann da eng

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Bei deiner Spezifikation hast du nur 876 Betriebsstunden ..
.. wenn jemand kommt und das Ding manuell ein- und ausschaltet. Weil es
aber automatisch gehen muß, ist auch die Ruhezeit für irgendeine
Komponente Betriebszeit.

Autor: Thomas S. (tsalzer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Lothar Miller (lkmiller)

Links unten ist aber doch wohl ein elektrisches Problem. Leiterbahn
durchgebrannt, und Blase gebildet. Der Rest, mit Schrumpfung sollte ein
Modellbauer beherrschen.

guude
ts
