Schaltplan USB2241

Jochen M. (jochenmaier1973) OP 11.11.2009 12:42 #1478342

Lesenswert?

•

Hallo Leute,

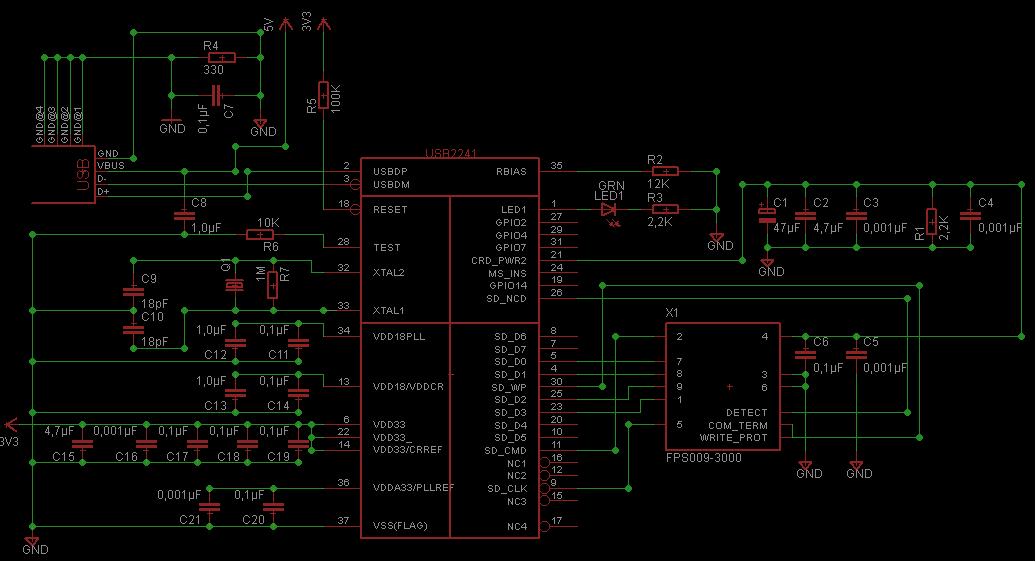

hab jetzt den USB2241 mit dem SD-Card Connector verbunden. Ist alles so
richtig? Alle Datenblätter und Application Notes sind im Anhang. Den
Eagle Schematic File hab ich auch dabei. Wäre über Vorschläge sehr
froh...
Vielen Dank...

p.s.: Welche Kondensatoren kann ich weglassen???

Angehängte Dateien:

2240_2241.pdf (658 KB)
2240_2241db.pdf (220 KB)
evb2240.pdf (60 KB)
evb2240user.pdf (608 KB)
usb-flashmedia.sch (259 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Jochen Gast 28.04.2010 21:15 #1691961

Lesenswert?

•

▲
▼

Hallo,

mich würde mal interessieren ob du mittlerweile mit deiner Schaltung
weiter gekommen bist?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jochen M. (jochenmaier1973) OP 28.09.2010 07:47 #1873724

Lesenswert?

•

▲
▼

Jochen schrieb:
> mich würde mal interessieren ob du mittlerweile mit deiner Schaltung
> weiter gekommen bist?

ne, net wirklich. hab die Schaltung aufgebaut, aber die funktioniert
nicht. vielleicht hast du ne Lösung?
