Hallo,

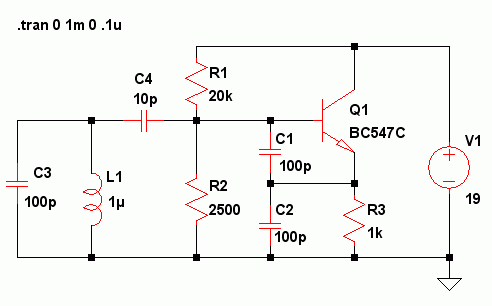

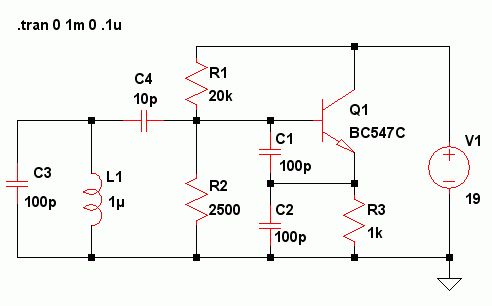

die im Anhang befindliche Datei wird in meinem LTSpice einen Oszillator
dar. Die Oszillation findet in der Simulation aber nicht statt, alle
statischen Pegel sind aber ohe Auffälligkeiten (zumindest fällt mir
nichts auf).

Die Schaltung soll aber oszillieren. Ich würde gerne Hinweise bekommen,
die diese Oszillation herbeiführen.

Gruss

Robert

: Verschoben durch Admin
Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du bist mit den Werten 10pF schon sehr an der Leistungsgrenze des
Modells. Mach mal alle Kondensatoren 100pF. Dann schwingt das Ding.

Autor: Valentin Buck (nitnelav) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also mit den 100pF schwingt da Ding bei mir ganz gut an.
Du musst nur sehen, dass du dein Simulation cmd auf klein genuge Werte
setzt, sonst siehst du nur einen grünen Balken.
Valentin

Autor: R. Freitag (rfr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, wo stellt man da ein, und welchen Wert nimmt man da am besten?

Gruss

Robert

Autor: Valentin Buck (nitnelav) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Weiße Stelle des Schaltplans ->Rechtsklick->Edit Simulation Cmd und als
Werte nimmst du welche im Bereich von 0.001 bis 0.002 Sec, also 1-2
Milisekunden. Sonst rechnest der Computer ja erstmal 'ne halbe Stunde...
VAlentin

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Oder das Kommando .tran 1s mit einem Rechtsklick auf .tran 100us ändern.

Im Anhang zwei Versionen, die schwingen...

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Die Cs am Emitter müssen größer werden.

Autor: R. Freitag (rfr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So,

nachdem ich die Feedbackkondensatoren vergrössert habe, schwingt der
Oszillator auch.

Gibt es eine Formel zur Berechnung dieser Kondensatoren?

Gruss

Robert
