Forum: Markt [S] RFM12D Adapter (2mm -> 2.54mm)


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Bernhard B. (schluchti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich suche jemanden, der 2 Stk Adapterplatinen (Rastermaß 2mm auf
Rastermaß 2.54mm) hat, die er nicht mehr braucht.
Die Buchsenleisten (2mm auf 2.54mm) beim Conrad (Artikelnummer: 741606 -
62) wären auch eine Möglichkeit.
Wegen der relativ hohen Versandkosten bei den Elektronikshops wär es mir
lieber, wenn mir die Teile jemand aus dem Forum in einem Briefkuvert
schicken könnte.

Danke!

PS: Hab schon versucht die RFM12D Module mit Drähten steckbretttauglich
zu machen, aber das ist mir persönlich zu fummelig.

Autor: Bernhard B. (schluchti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Angeblich solls die Buchsenleiste (2mm -> 2.54mm) auch bei Samtec geben.
Hab aber leider in meinem Katalog nichts finden können. Falls jemand so
ein Teil schon mal dort gefunden hat, dann bitte sagt mir Bescheid.

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

fürs Steckbrett reichte mir bisher immer:

passendes Stück Lochraster, Lötaugen nach oben.
2 Stiftleisten an den Seiten fürs Steckbrett eingelötet.
RFM-Modul rauf, wenn nötig Iso-Folie, Tesafilm o.ä. dazwischen.
Modul und Stiftleisten mit dünnen Drähten verbinden.
Als Drähte z.B. Einzeldrähte der Litzen aus üblichem Netzkabeln o.ä.

Dauert keine Viertelstunde.

Gruß aus Berlin
Michael

Autor: Bernhard B. (schluchti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Lösung, die du ansprichst hab ich hier im Board auch schon gefunden
- jedoch nur bei der SMD Version des RFM12.
Klappt das bei der DIP Version auch so gut?

Autor: David P. (chavotronic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bernhard,

Ich kann dir so eine Platine fräsen. Hast du denn ein Layout?

Gruß,

David

Autor: Bernhard B. (schluchti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo David,

Layout hab ich noch keines - sollte aber kein Problem sein, eins zu
machen.
Was hast du dir denn preislich vorgestellt?

Bernhard

Autor: David P. (chavotronic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Bernhard,

Wenn du mir Transportkosten erstattest ists ok  :)

Autor: Bernhard B. (schluchti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo David,

das wär echt super!
Ich meld mich dann in den nächsten Tagen mit dem Layout bei dir.

Lg Bernhard

PS: Die Materialkosten bekommste dann selbstverstänlich auch erstattet
:)

Autor: Bernhard B. (schluchti)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo David,

hab mich heute hingesetzt und das Layout für den Adapter gebastelt. Wie
soll ich dir das am besten zukommen lassen bzw. welches Format hättest
du gerne?
Das Layout hab ich mit dem Altium Designer 6.9 erstellt - wird dir
wahrscheinlich nichts bringen, wenn ich dir das Project-File schicke?
Da du gesagt hast, du fräst die Platine - da wird dir ein PDF mit dem
Layout wohl nichts bringen, oder?

Viele Grüße
Bernhard

PS: Meine E-Mail Adresse: schluchti [ÄT] gmail [DOT] com

Autor: David P. (chavotronic)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
HIer das Ergebnis.

Autor: Andre P. (stax)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kram mal diesen alten Thread hier raus.

Ich bin auch auf der Suche nach einer (einfachen) Möglichkeit die RFM
Module irgendwie auf das Rastermaß 2,54mm zu bekommen.
Buchsenleisten habe ich nicht gefunden...

chavotronic, stellst diese Platinen immer noch her?

Autor: Adrian J. (adrianjunker)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Andre / Hallo Community,

letztes Jahr hatten wir im Rahmen einer Prototyp-Entwicklung genau das
selbe Problem und konnten keine schnell verfügbare fertige Lösung
finden. Ich habe mich daher dieses Jahr dazu entschieden, eine
entsprechende Adapter-Platine "Pitch Adapter" zu entwickeln und bei
Amazon anzubieten. Bei uns war die Zeit ein entscheidender Faktor. Eine
solche Platine selber zu ätzen oder extra fertigen zu lassen, stand in
keinem Verhältnis. Durch Amazon Prime kann diese Platine ohne
zusätzliche Versandkosten am nächsten Tag geliefert werden. Ich hoffe,
dass dieser Beitrag nicht als Werbung sondern als Lösung für ein Problem
verstanden wird und anderen in der gleichen Situation helfen wird.

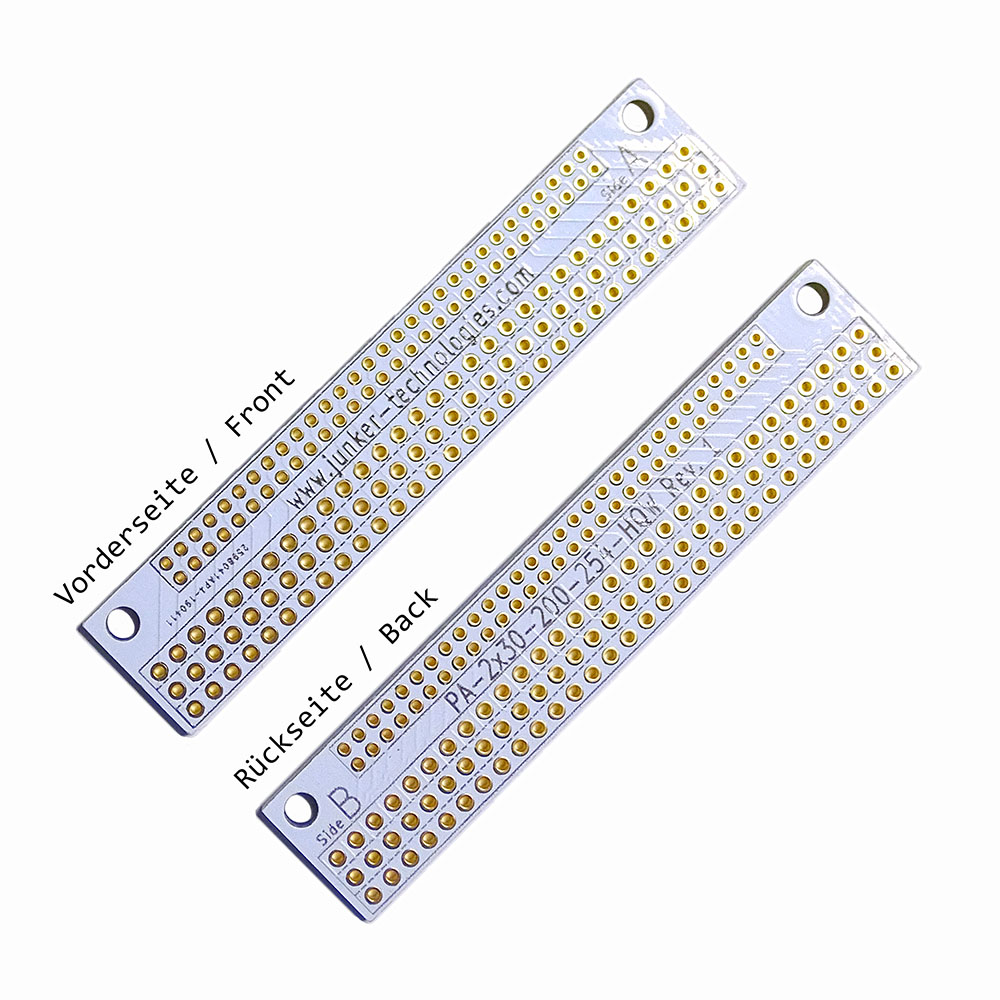

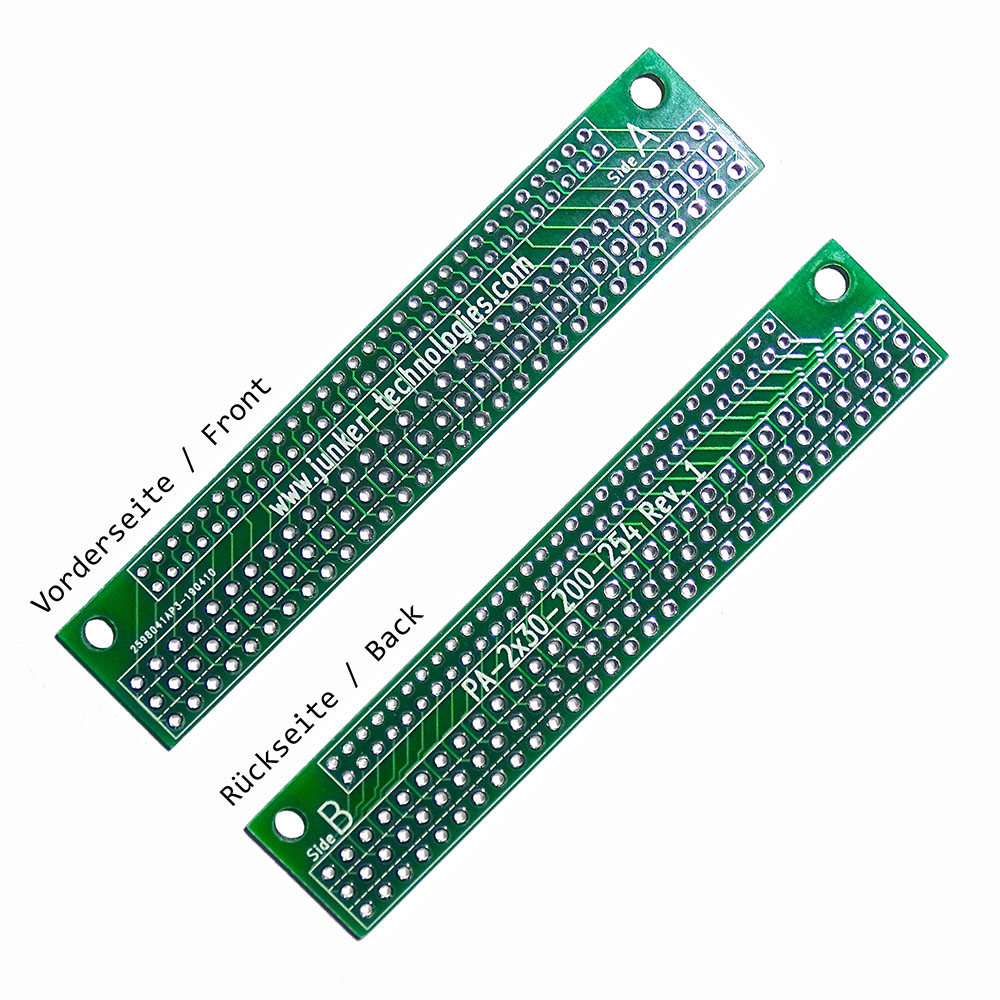

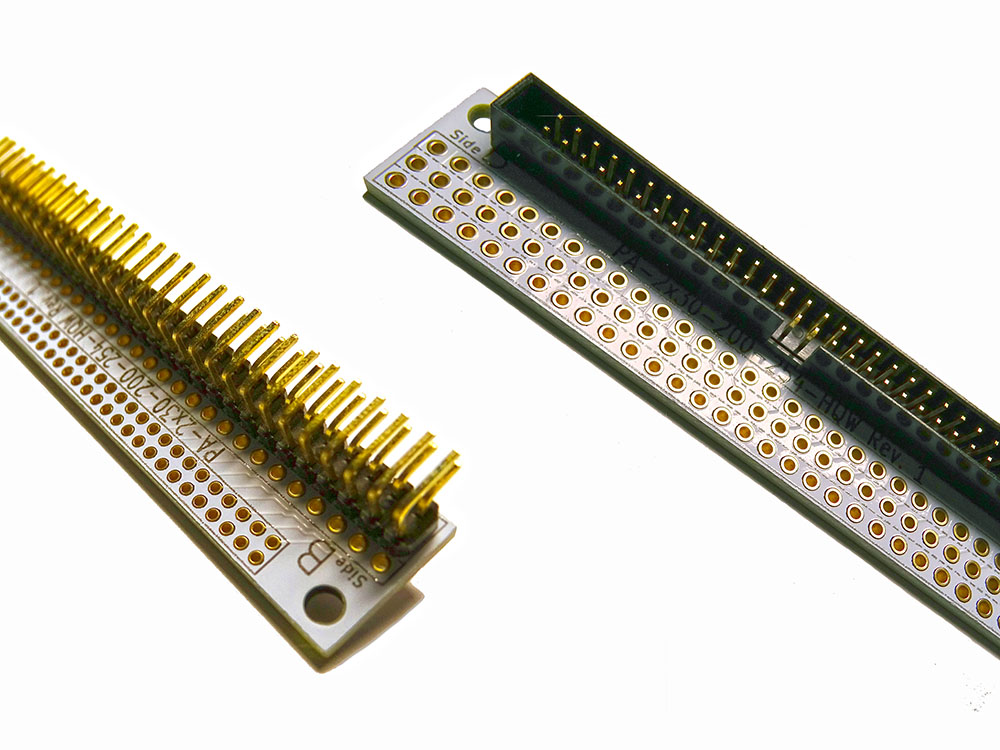

Pitch Adapter 2x30 Pin [2.00 mm | 2.54 mm]
https://www.amazon.de/dp/B07R7PF8BL

Pitch Adapter Premium 2x30 Pin [2.00 mm | 2.54 mm]
https://www.amazon.de/dp/B07R6LLFQM

Viele Grüße
Adrian Junker
