Q: Resetschaltung Olicom vs. Tutorial

Pan Gast #118176
Hi

Ich möchte ein Testboard für ATM16 auf Lochrasterplatte 2,54 bauen.
Spass am Basteln/Löten ist vorrangig.
Dazu habe ich mir

http://www.olimex.com/dev/images/avr-p40b-8535-sch.gif

angeschaut und entdecke einen "Resetchip" (U3 = ZM33064).

Ist das auch -abweichend vom genannten link- so wie im Tutorial

http://www.mikrocontroller.net/tutorial/equipment.htm

beschrieben für den ATM16 anschliessbar ?

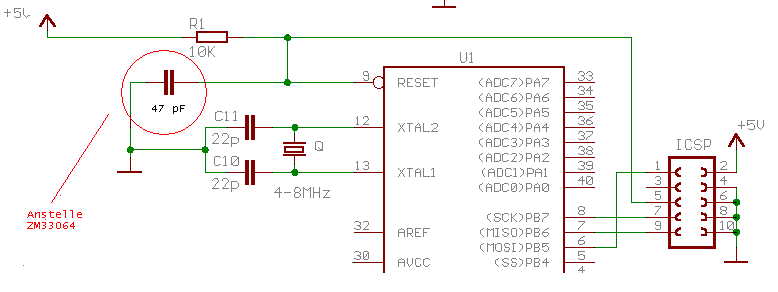

-> siehe Anhang: r_tutor.jpg

Danke
Thomas
Angehängte Dateien:
