[V] Labornetzgeräte

Thorsten S. OP #1642068
Lesenswert?
• ▲
▼
Hi zusammen,

ich miste gerade meine Werkstatt aus. Hobby wird langsam weniger. Heute
sind meine beiden Labornetzgeräte dran.

Es handelt sich dabei um Selbstbauten. Aluminiumgehäuse, E Kern Trafo.

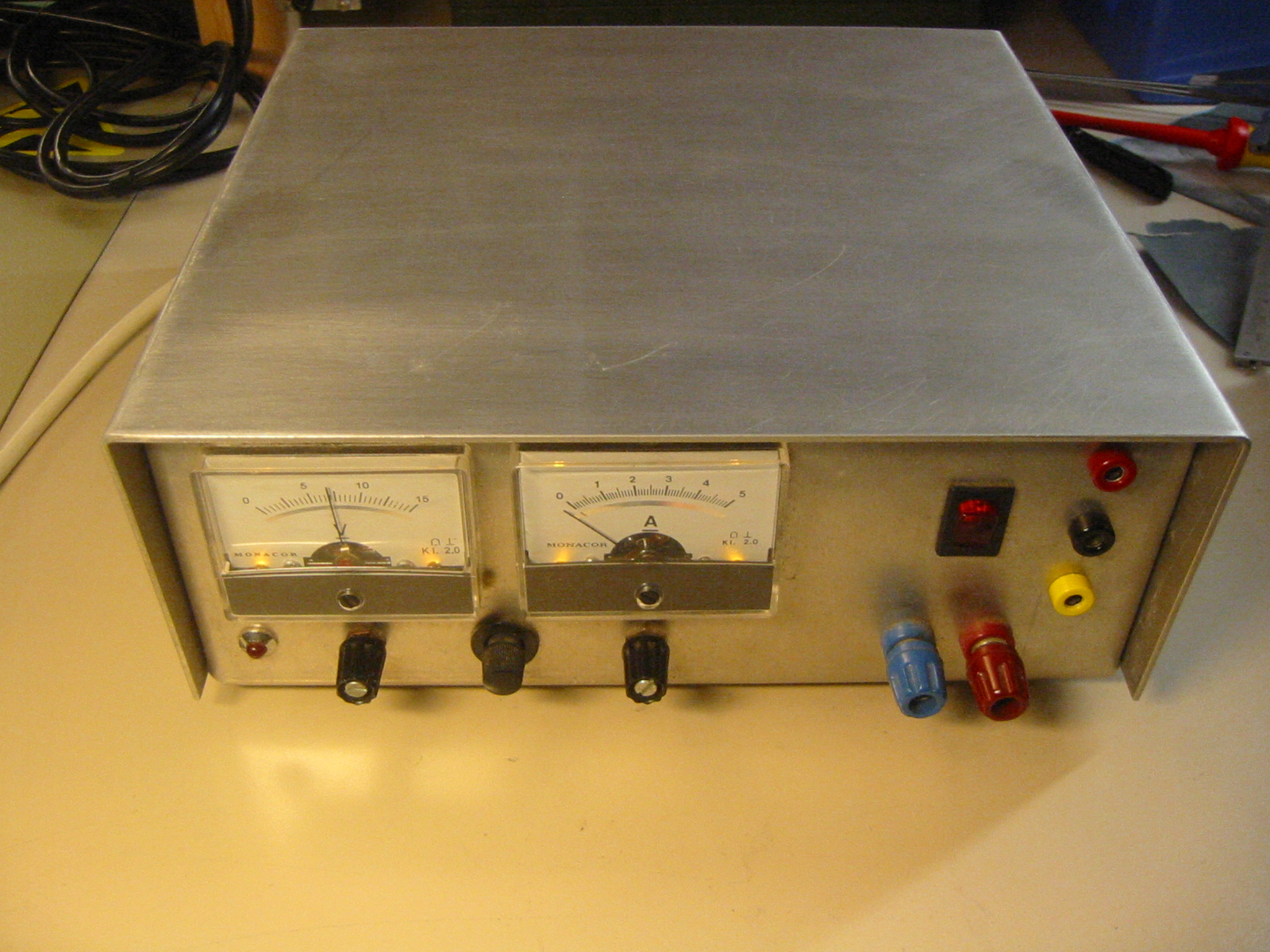

1)
Spannungsbereich 0-20V (Anzeige bis 15V)
Strombereich 0-5A
In dem Labornetzgerät sind 3 Festspannungsausgänge vorgesehen, 2 sind
bestückt (12V  1A Fest - 5V  1A Fest9 die Regler sind intern steckbar,
sind Linearregler(7805/7812), es kann ohne Probleme noch eine
Wunschspannung "Nachgesteckt" werden.
Preisvorstellung 45€ plus 4,90€ Versand

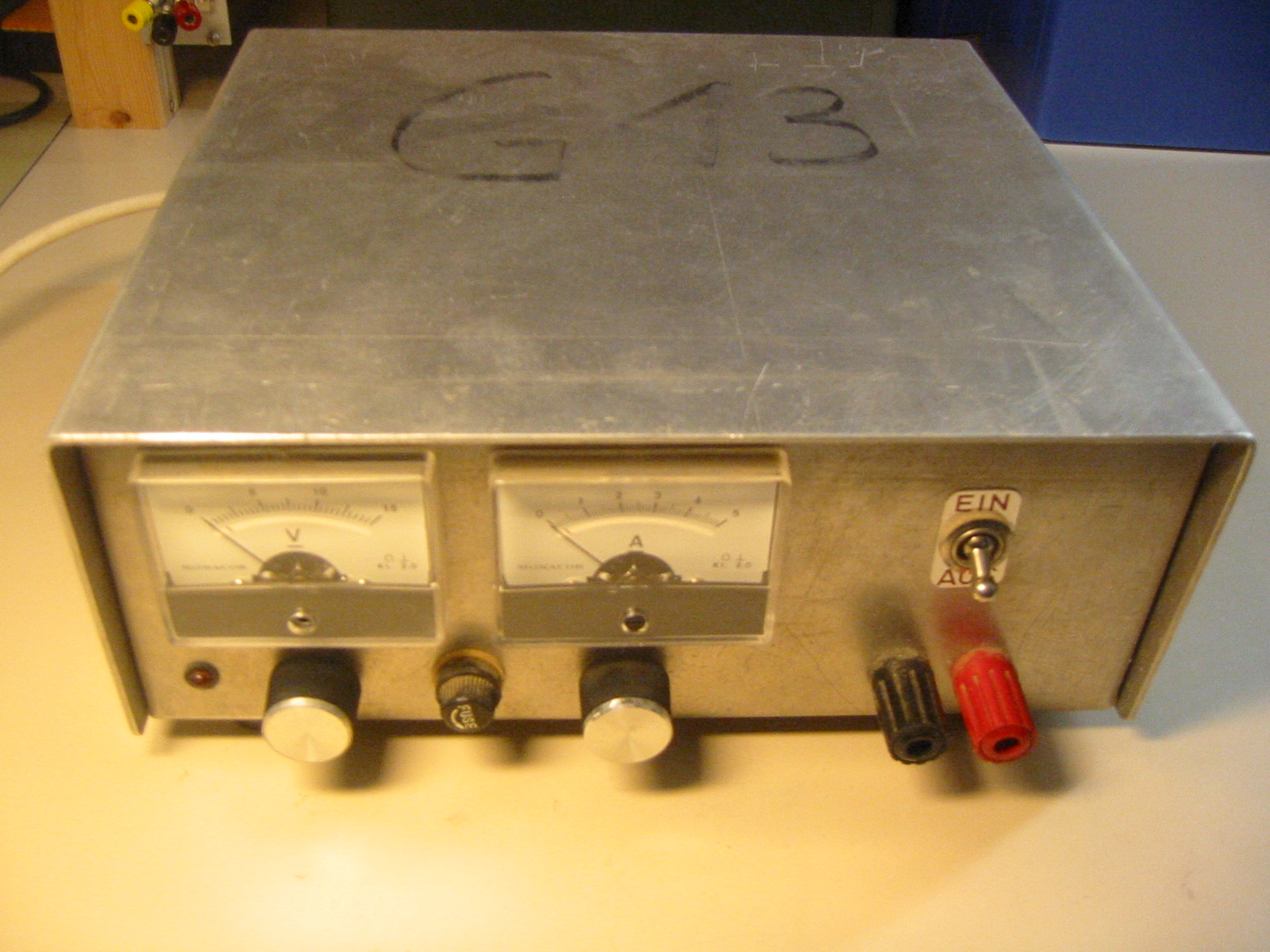

2)
Spannungsbereich 0-14V (Anzeige bis 15V)
Strombereich 0-5A
Ist etwas älter als 1, und nicht ganz so Spannungsstark.
Preisvorstellung 25€ plus 4,90€ Versand

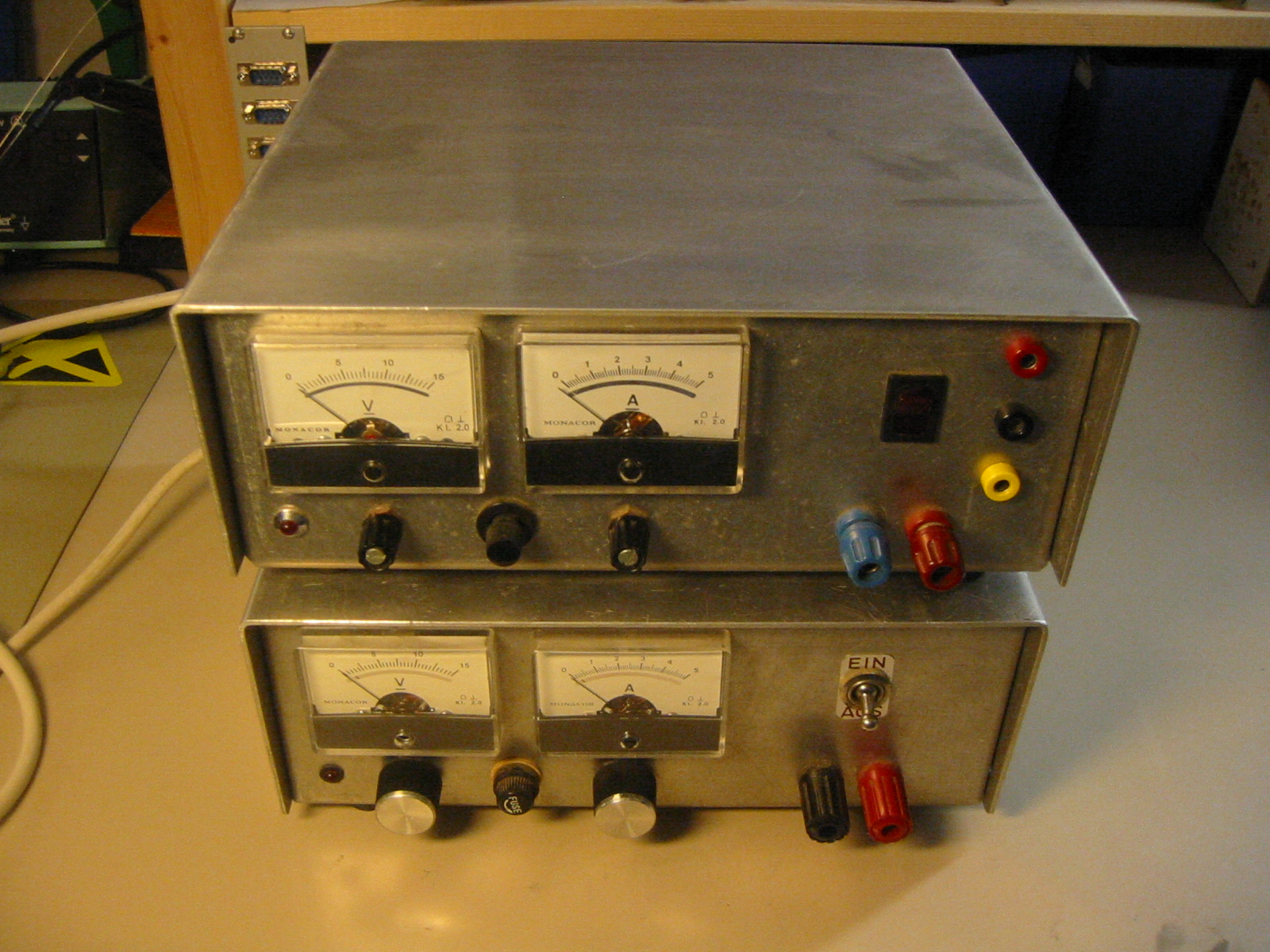

3)
Beide zusammen für 60€ + 4,90 Versand.
4)
Hinterseite.

Die beiden Netzteile haben mich durch alle Bastelarbeiten begleitet, mir
hat nie eine Spannung gefehlt. Sie sind Ideal für jemanden der gern
bastelt und "normale" Anforderungen hat. Leider komme ich immer weniger
zum Basteln, deswegen kommen sie nun weg.

Bei Interesse bitte einfach melden.
Gruß,
Thorsten
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Thorsten S. OP #1642368
Lesenswert?
• ▲
▼
Hi zusammen,

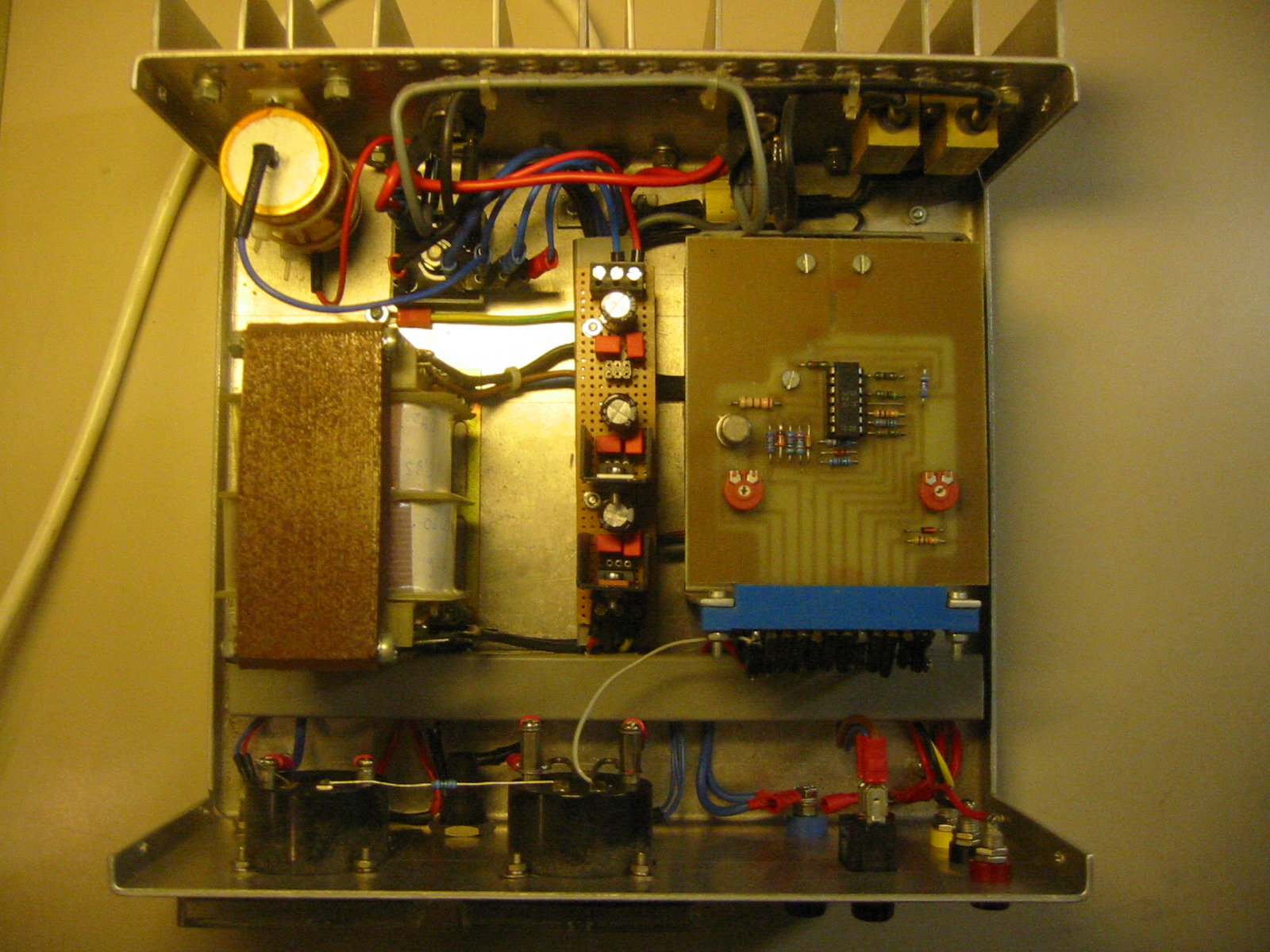

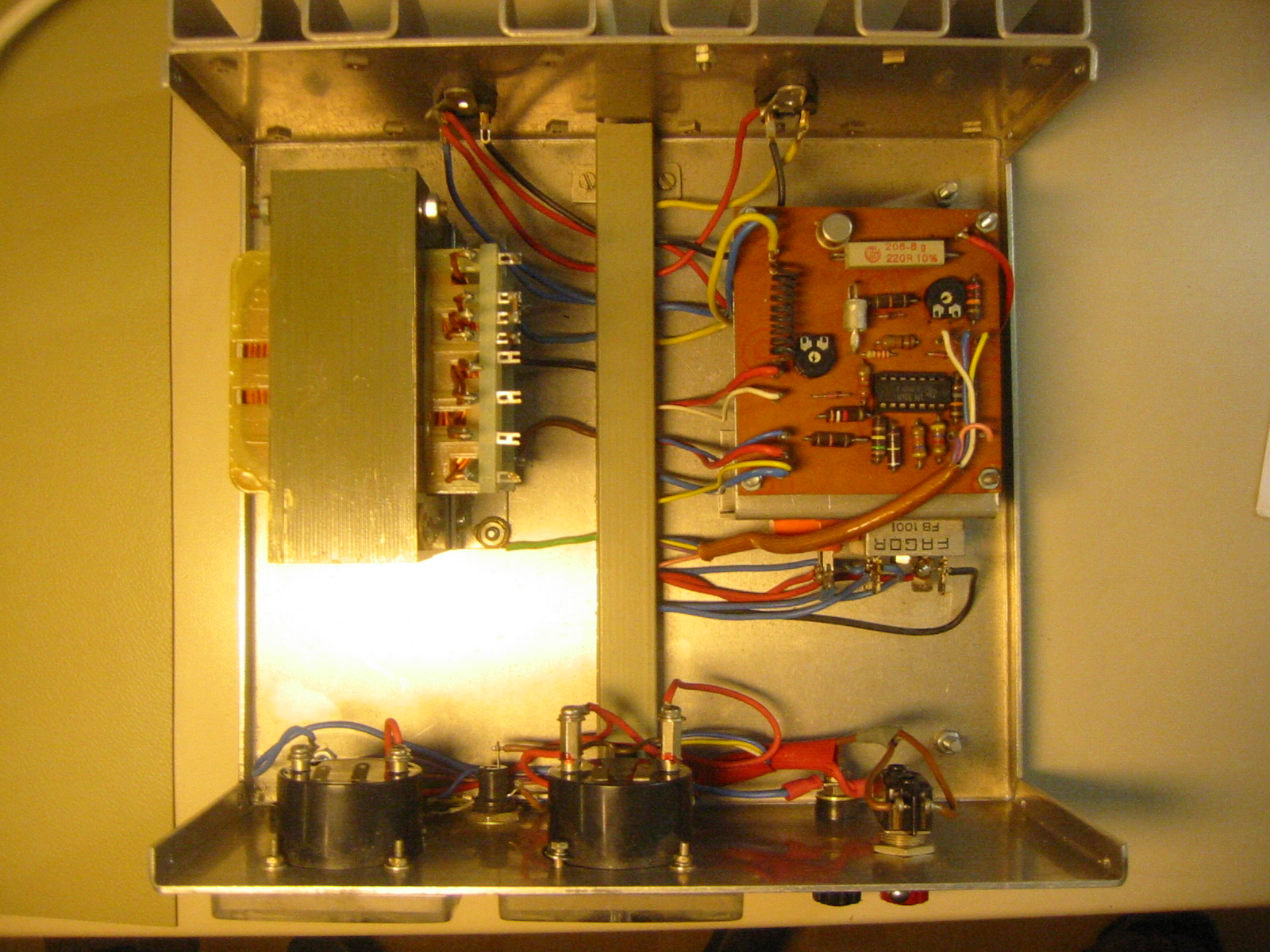

so nun habe ich die Geräte nochmal auf gemacht. Bei dem ersten Gerät
(Bild2) kann man gut die Steckschiene für die Festspannungen erkennen
:-)

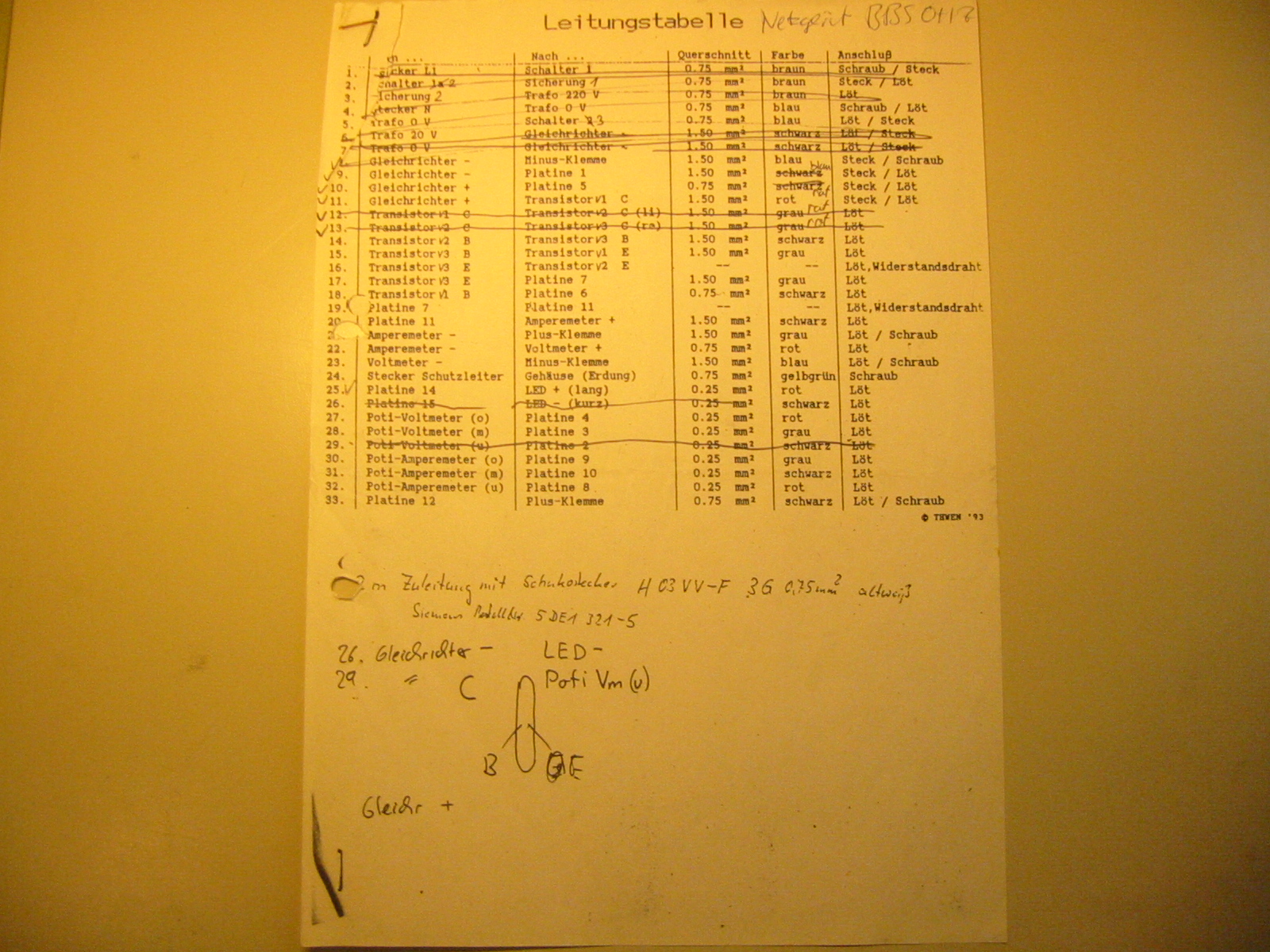

Pläne habe ich auch noch gefunden, es sind Kabelpläne und die Platine
des ersten Gerätes ist mit als Kopie enthalten, die Bauteile Stehen auch
alle drauf.

Ein Schaltplan der Platine kann man schnell ermitteln, sind nur ein IC
und ein Transistor:

BC140 und LM324.

Die Transistoren sind 2n3055.

Es handelt sich um eine recht einfache Schaltung :-), Standard.

Die Verkabelung im Gerät kann man darauf ersehen :-).

Gruß,
Thorsten
Angehängte Dateien:
