Forum: Mikrocontroller und Digitale Elektronik Library für 3957 Microstepping Motor Driver?


Autor: Andreas Meyer (raveman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
Ich bin gerade in Finnland und mache mein Praktikum an einer Hochschule
und soll ein Mirkocontrollerprojekt entwerfen. Ich habe als Chip den
Atmega8 AI. Desweiteren haben die mir nen alten Schrittmotor von
Sonceboz 6600 gegeben. Als Steuertreiber habe ich den 3957 von Allegro.
Nun meine Frage: Weiß jemand ob es für den 3957 eine Library für Eagle
gibt?
Hab bei Cadsoft schon alles durchsucht und nichts gefunden.
Den Schaltplan an sich müßte ich schon hinkriegen das Datenblatt is nich
das beste aber man wird schon schlau drauß.
Wenn es keine Library gibt bleibt mir nur noch die Möglichkeit eine
eigene Library zu schreiben. Aber da ich hier nicht mehr so viel Zeit
habe würde ich es versuchen zu vermeiden...
Danke schonmal im Voraus
Grüße
Andreas

Autor: Thorsten Ostermann (Firma: mechapro GmbH) (ostermann) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Andreas!

Die Datenblätter von Allegro sind i.a. ganz gut. Da solltest Du mal DB
aus Japan sehen, z.B. von Toshiba. Eine Library für Eagle (bzw. die
Definition eines Bauteils) wird nicht geschrieben, sondern mehr oder
weniger gemalt bzw. zusammengeklickt. Wenn man einmal weiß, wie das
geht, ist das in einer Stunde erledigt. Im Gegensatz zum
heruntergeladenen Daten anderer User ist man dann wenigstens sicher,
dass das Pinout stimmt (bzw. man weiß, wer Schuld ist, wenn es nicht
stimmt ;) ). Für den A3957 wird niemand mehr eine Lib machen, weil der
nicht mehr hergestellt wird. Ist der kompatibel mit dem A3959?

Mit freundlichen Grüßen
Thorsten Ostermann

Autor: Andreas Meyer (raveman)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi
Danke schonmal für deine Antwort!
Ja auf die Idee bin ich dann auch gekommen. Hab mir ne vorhandene
Library in Eagle zu einem andren Chip von Allegro genommen und hab die
modifiziert.
Mein eigentliches Problem ist das ich eigentlich Kraftwerke Generatoren
und Automation studiere und ich nich so wirklich Ahnung davon hab aber
naja da muss man durch :-)

Hatte auch nen Prototyp entwickelt mit den 2 benötigten IC von Allegro.
Aber da klappt mal so gut wie gar nichts der zieht andauernd um die 1,2
A bei 5V. Das passt auch nach dem Datenblatt. Aber er dreht sich garr
nich und der Strom liegt andauernd an.
Ich steuer ja das ganze mit einem Atmega 8 an. Wäre super wenn du dir

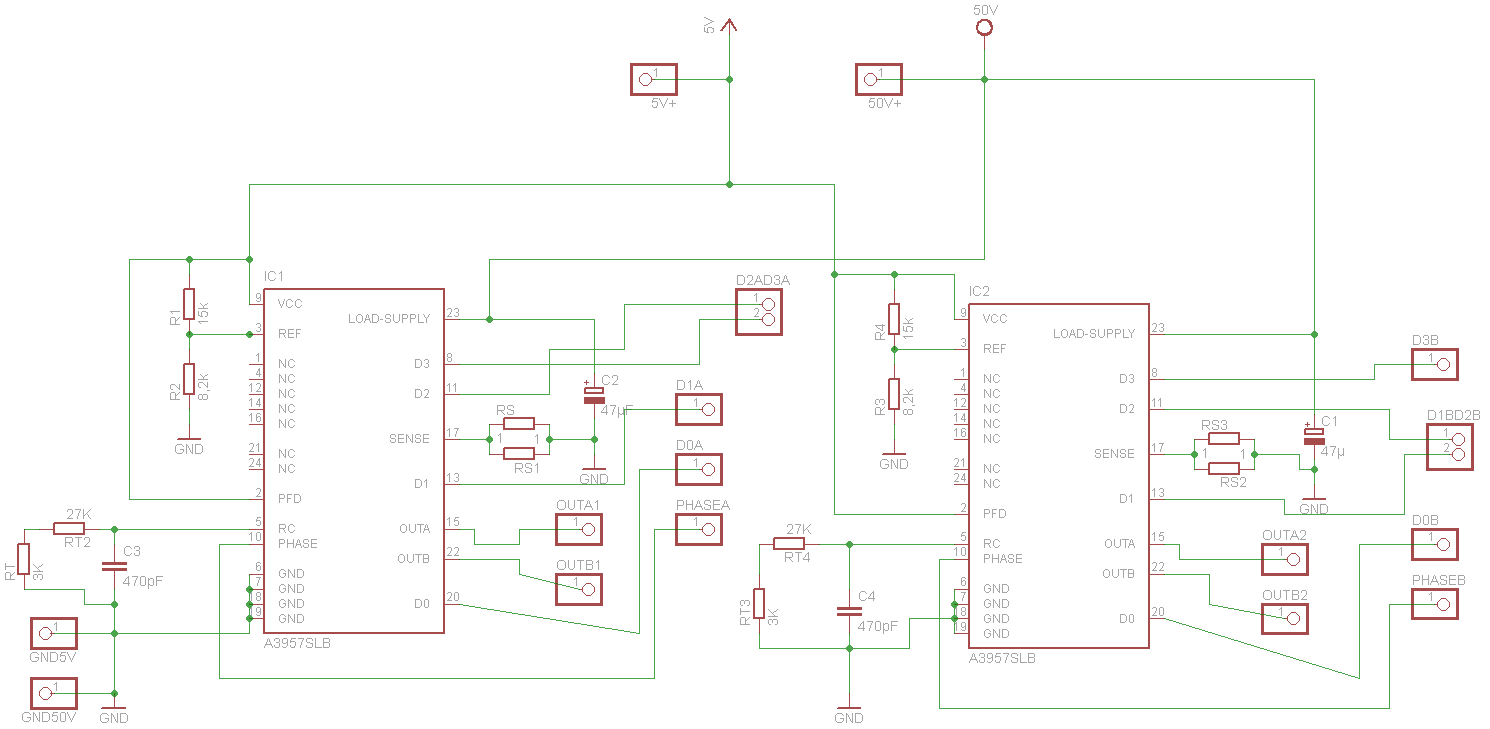

vlt. mal den Schaltplan anschauen könntest. Ich habe auf dem Atmega
Board das ich entwickelt hatte alle Ausgänge auf Pins geführt damit ich
möglichst viele verschiedene Sachen dran anschließen kann(LCD,RS232
etc...)
Das Board funktioniert super daran liegt es nich. LCD-Display läuft zum
Beispiel.
Nur mit dem Board für den schrittmotor hab ich echt Probleme.
Ich habe einen Bipolar-Schrittmotor deswegen brauche ich 2 Chips
gleichzeitig. Im Datenblatt ist auch eine kleine Beispielschaltung
angegeben die ich ungefähr nachgebaut hab. Die Referenzspannung habe ich
durch einen Spannungsteiler erzeugt. Für einen bestimmten Schrittwinkel
muss man Phase und 4 Parameter von Chip A beschalten und gleichzeitig
die Phase und 4 Parameter von Chip B beschalten. Vlt kann sich das jmd
mal anschauen...
Grüße

Autor: Michael Leusink (hasimaus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

die Datenblätter von Toshiba u.ä. mögen nicht die besten sein, dafür
gibt es Produkte und auch fertige Boards mit nur einem Chip für STM und
Microstepping.

Gruß
