Forum: Mikrocontroller und Digitale Elektronik wer kennt IC oder mehr "VDO DAYTON MM5000/00"


Autor: Klaus De lisson (kolisson)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo ihr lieben.

ich habe vor einigen jahren mal ein display (samt gehäuse) geschenkt
bekommen.
es handelt sich um ein gerät namens "VDO DAYTON MM5000/00".
es ist der kopf eines navigerätes.

nun konnte ich mich endlich mal damit befassen, um es dann
zweckentfremdet einzusetzen.

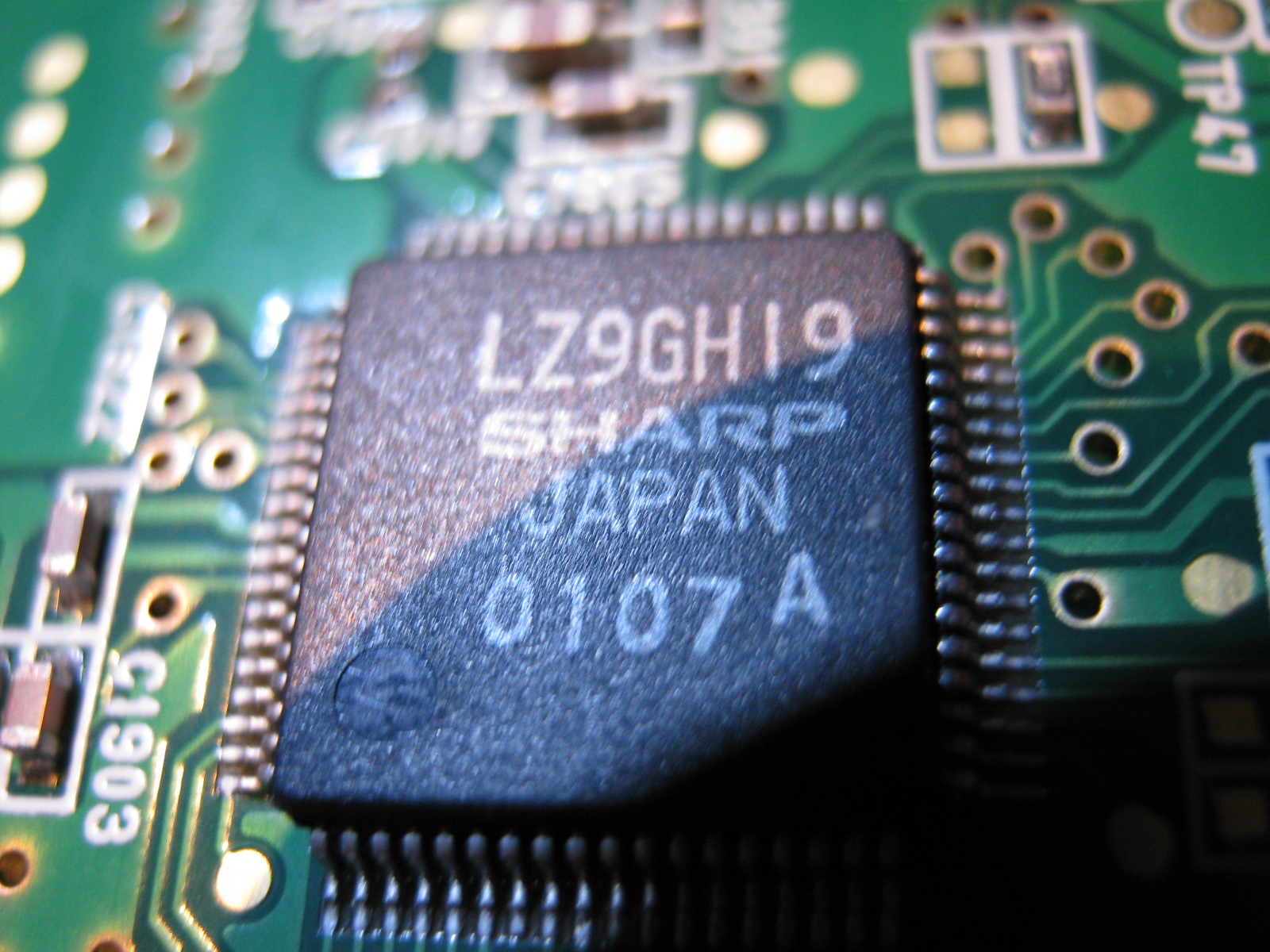

mir fiel auf, dass die verbindung des display zur hauptplatine nur durch
24 kontakte hergestellt wird. dies hinterlässt bei mir den eindruck, daa
es sich bei dem, im bild gezeigten, IC wohl um einen grafikprozessor
handeln muss.

wer weiss mehr ?

sämtliche infos zum genannten gerät sind sehr willkommen!

gruss klaus

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

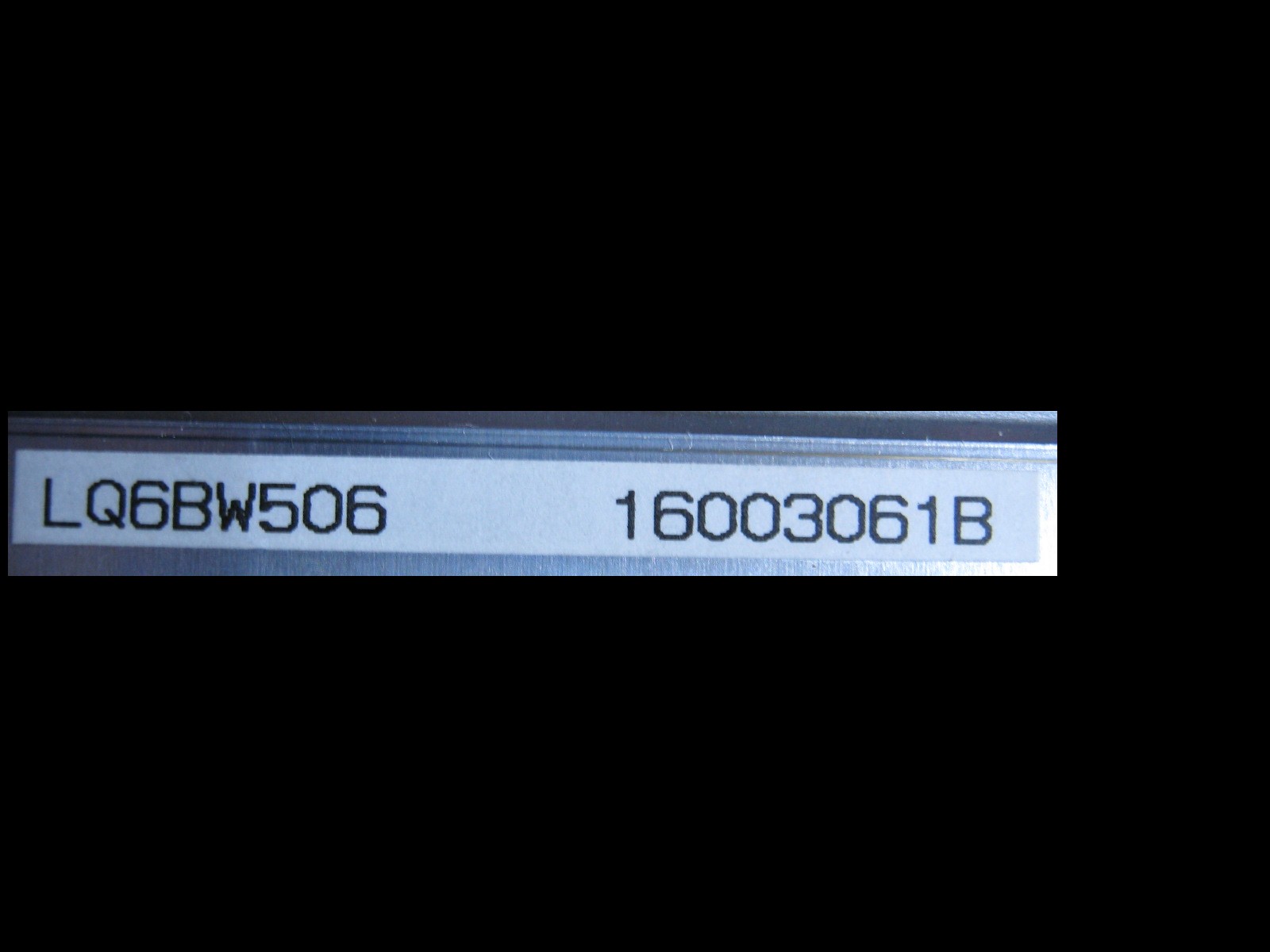

Steht auf dem LCD-Modul irgendwo eine Bezeichnung die mit LQ... anfängt?
Ansonsten soll es hier wohl zumindest eine Anschlußbelegung geben:
http://www.sat-ulc.eu/ulc/jgs_db.php?action=show&e...

Autor: Klaus De lisson (kolisson)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo gast,

danke schonmal für das feedback.
mich hat es gefreut. !

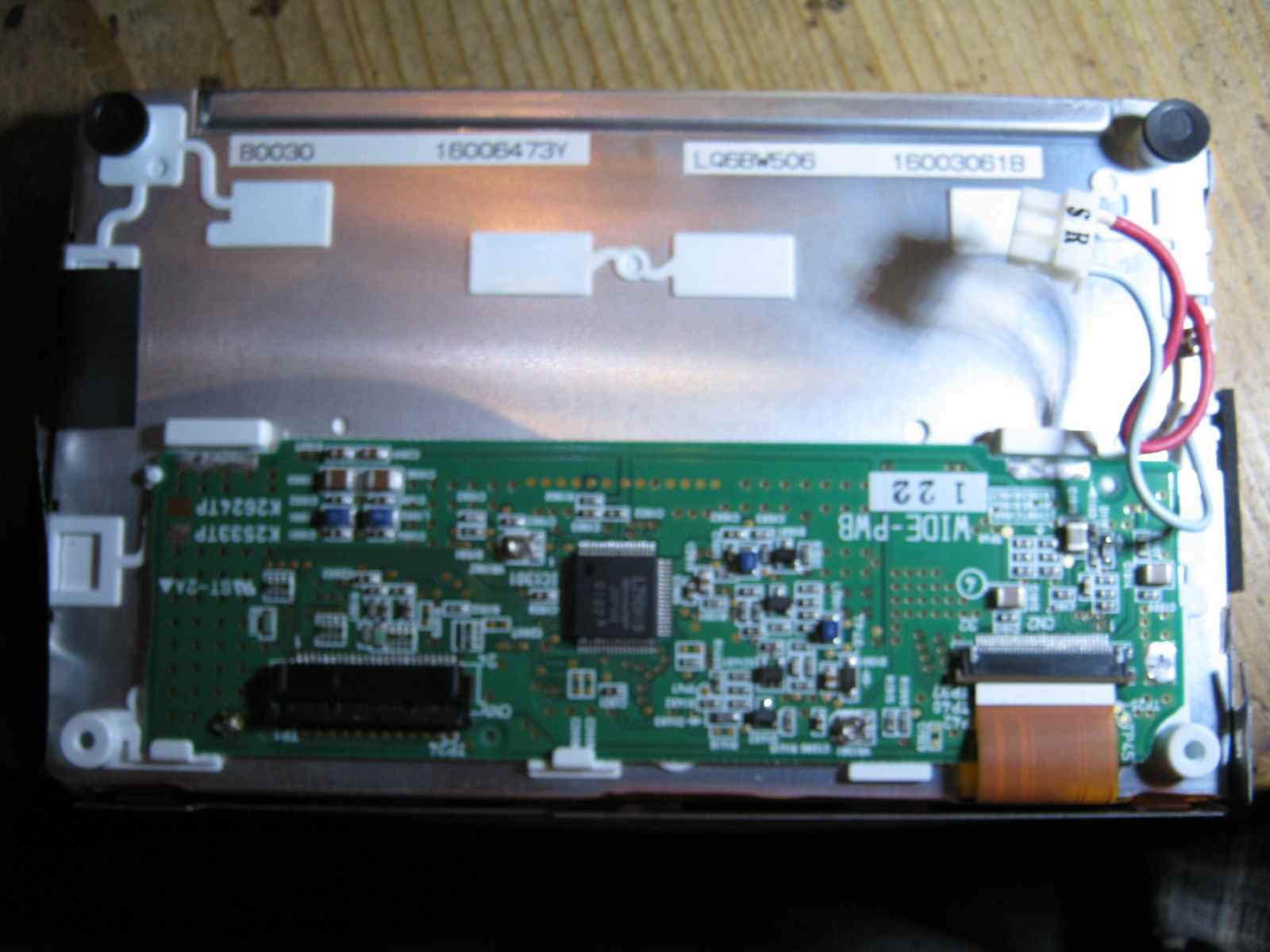

anbei nochmal ein paar fotos zum LCD.

.. und noch eine erklärung, warum es mich interessiert:

ich möchte 3 stück verschiedener (computergenerierter) pixelmuster
überlagern.
deswegen ist das gerät (MM5000) mit dem RGB eingängen eigentlich ne gute
idee.

ich habe das komplette displaygerät. könnte also auch rgb einspeisen
aber leider bekomme ich das ganze ding nicht ans rennen.
evt. benötige ich eine fernbedienung um es einzuschalten.
bei der untersuchung der einheit viel mir halt auf, dass der ganze
schirm über einen 24 pin flexiprint gesteuert wird. dies brchte mich zu
der idee, es könnte ein grafik-kontroller ONBOARD sein.

gruss klaus

p.s.
danke für den link aber ich muss mich erst anmelden (scheinbar)
das mache ich dann morgen

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nö, scheint nur Video-Dekoder/LCD-Treiber zu sein.
http://www.datasheetcatalog.com/datasheets_pdf/L/Q...
Vermutlich so was ähnliches wie die:
http://search.datasheetcatalog.net/key/LZ9GG

Autor: Wegstaben Verbuchsler (wegstabenverbuchsler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
desen Text hast du schon gefunden?

http://www.oppermann-telekom.de/ms5000.html

Bei Mannesmann VDO hat die Zukunft des Car Infotainments bereits
begonnen. Das modular strukturierte High End-Multimediasystem MS 5000
von VDO Dayton verbindet modernste Fahrzeugnavigation mit
Multimediaanwendungen von morgen.
Das VDO Dayton MS 5000 ist das weltweit erste Navigationssystem
basierend auf einem One-Chip-Navigator.

Die gesamte Peripherie-Elektronik, ein 32 Bit RISC Prozessor und
zahlreiche innovative Funktionen sind in diesen Chip integriert. So auch
ein Grafikprozessor für das Soft-Scrolling der Karte im hochauflösenden
16 x 9 Display des MS 5000.


....
