[V] Frequenzgenerator Marke Eigenbau

OP #1746454
Hi,

ich habe hier noch diesen Frequenzgenerator aus frühen Bastelzeiten. Ich
mache lange nichts mehr mit Elektronik und deswegen kommt auch die Teil
nun weg.

Es ist das richtige für einen Einsteiger würde ich mal behaupten.

Bis 1MHz macht er es noch locker. Man kann die Recheckfrequenz über eine
TTL Pegel Buchse abgreifen und eine Symmetrische über eine weitere. Bei
diesem Generator lässt sich die Frequenz über 2 Potis einstellen (High
und LOW). Unter den Potis sind Wahlschalter für den groben
Frequenzbereich. Man kann also Tastverhältnis und Frequenz einstellen,
das besondere hier: ein Poti ist für die LOW Zeit und eines für die HIGH
Zeit.

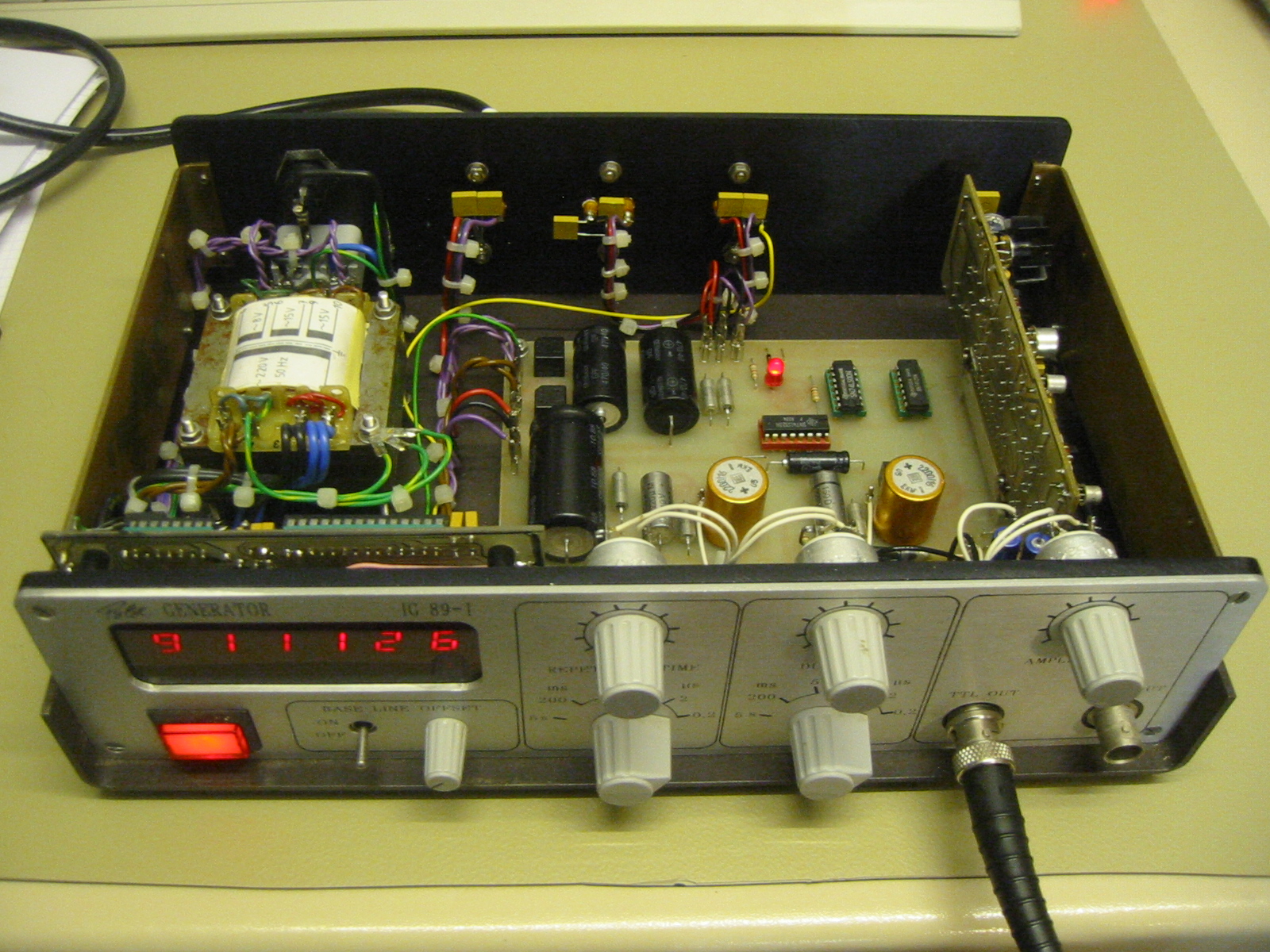

Auf dem Display kann man die Frequenz ablesen. Es ist 6 Stellig, geht
man in den Bereich über 1Mhz kann man die führende 1 nicht sehen...

Ich habe ihn heute noch 2 Stunden laufen lassen, geht noch :-)

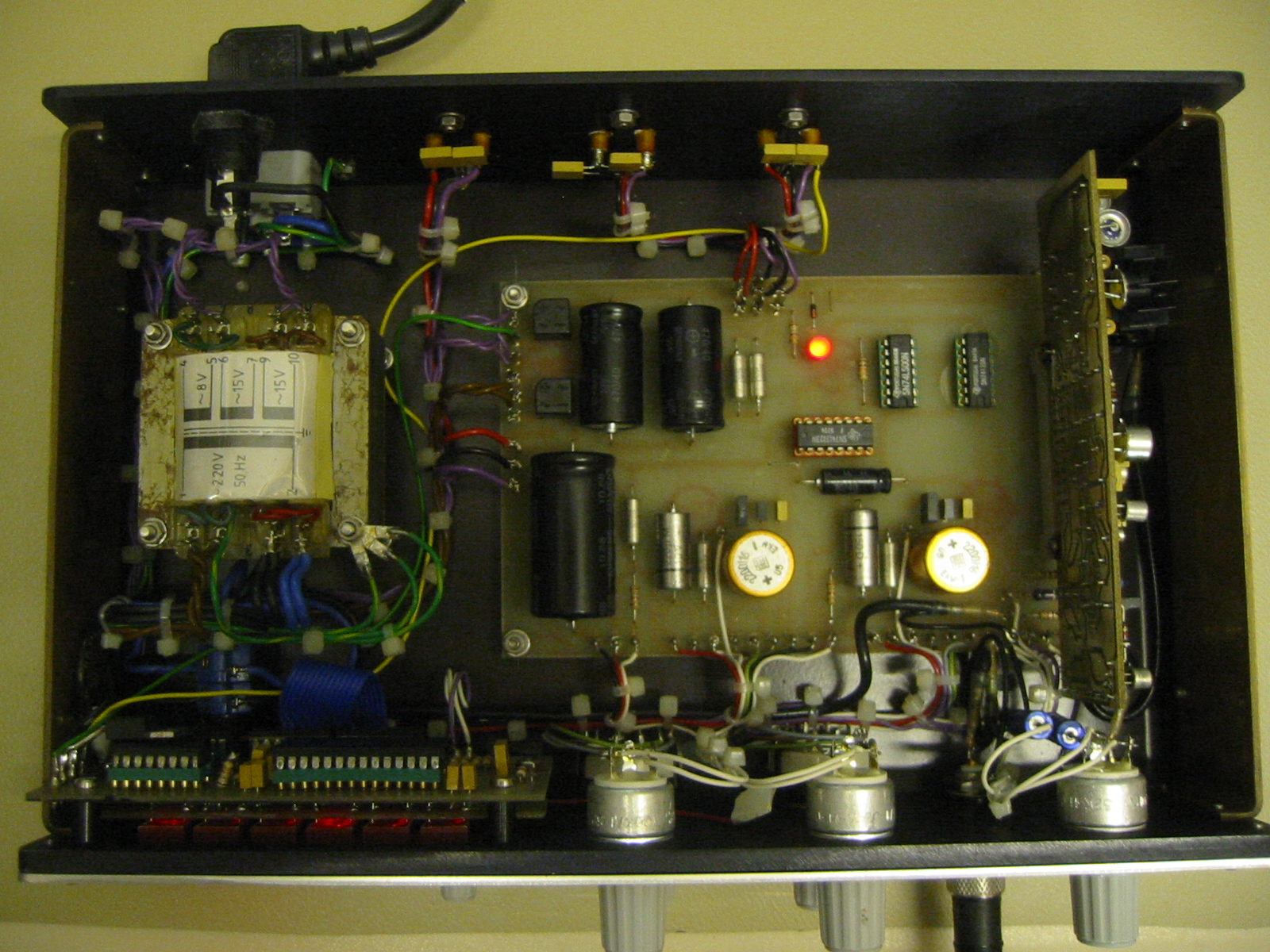

Das Gehäuse ist aus Metall, die Front aus 2 Schichten (Eloxiertes Alu
und eine bedruckte Alu Front), durch die 2 Schichten konnte man die
Einbauelemente elegant einlassen :-). Hinten ist eine Warmgerätebuchse
und eine Sicherung angebracht. Einen Schaltplan habe ich leider nicht
mehr, aber es sind keine komplizierten ICs verbaut, sollte also für
einen Bastler noch überschaubar sein :-)

Ich denke für das Teil sind 35€ angemessen.

Wenn Ihr Interesse habt, meldet Euch per PN bei mir.

Viele Grüße
Angehängte Dateien:
