Signal im Frequenzbereich verschieben

Rekon1602 Gast 01.07.2010 18:02 #1766629

Hallo

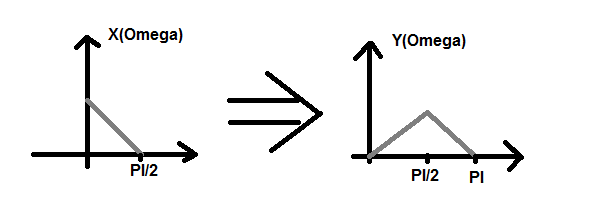

Ich hätte nur eine kurze frage zu dem Bild im Anhang.

Dort hab ich ein Eingangssignal X(Omega) und ein Ausgangssignal
Y(Omega). Nun stellt sich die Frage, welche Verarbeitung hier gemacht
wurde.

Meine idee wäre, dass hier eine Seitenbandumkehr stattgefunden hat.
Quasi eine Multiplikation mit einem cosinus.

Stimmt mein Ansatz hier?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Hagen Gast 04.07.2010 00:55 #1769107

Ich denke das das Signal mit sich selber um 90 Grad phasenverschoben
multipliziert wurde. Sicher bin ich mir aber nicht dabei.

Gruß Hagen

Antwort Zitieren Bearbeiten Löschen Melden Danke

Theo Gast 08.07.2010 16:32 #1774747

Eine Verschiebung im Frequenzbereich hat eine Verschiebung der Phase im
Zeitbereich zur Folge (nicht unbedingt um 90°)

http://tinyurl.com/36zoh9f


1. Treffer, Seite 26, Verschiebungssatz.

Antwort Zitieren Bearbeiten Löschen Melden Danke

MichiR Gast 08.07.2010 16:43 #1774763

@Hagen

Bei 90° Phasenverschiebung bekämst du nix am Ausgang... weil sichs dann
auslöschen würde.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Hagen R. (hagen) 08.07.2010 22:49 #1775265

@MichiR:

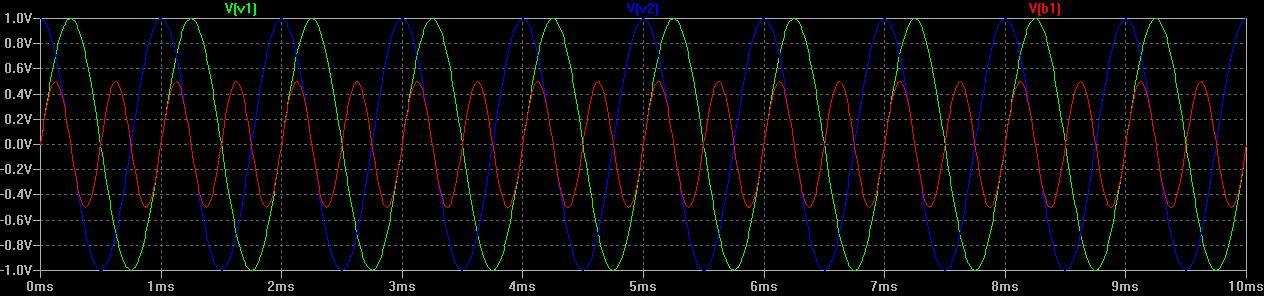

Bei 180 Grad wäre das was du sagst richtig. Im Attachment -> Grün * Blau
= Rot. Rot hat doppelte Frequenz zu Grün und/oder Blau.

Gruß Hagen

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

Fabian R. (fabi123) 19.07.2010 22:46 #1787988

Das Signal wurde im Zeitbereich mit exp(n*pi) multipliziert. (jeder 2.
abtastwert wird negiert).
Dies bewirkt eine frequenzverschiebung um fa/2.
-> Frequenzumkehr zwischen 0 und fa/2.
lg

Antwort Zitieren Bearbeiten Löschen Melden Danke
