Hallo Zusammen

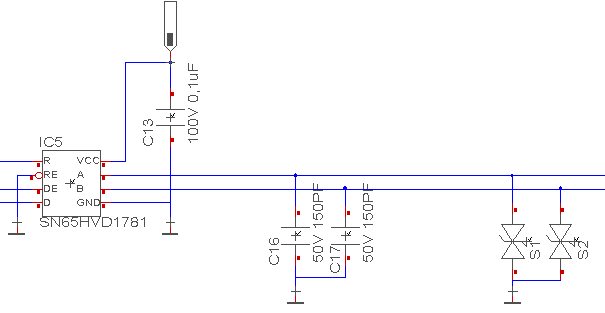

Auf dem angehängten Bild sieht man einen RS485 Transreceiver und die
Beschaltung der A/B Leitungen.
Hierzu hab ich eine Frage. die Sypressor Dioden dienen zur Sicherung
gegen Überspannung. Wofür sind die Cs gegen Masse? Die Flankensteilheit
wird durch sie nicht wirklich geändert bzw. sie ist entsprechend des
Datenblattes. Dienen die Cs zur EMV festigkeit oder zum angleich an das
GND niveau. Wäre nett wenn mir jemand einen Tip geben könnte.

Gruß Daniel

P.S. Google und Forumssuche ergab bisher nichts, aber so eine Schaltung
kann ja nicht soooo exotisch sein.

Autor: Kay I. (imperator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin!

Hier wird sowas schon diskutiert:
Beitrag "RS485 Schutzbeschaltung mit Suppressordiode"


Die 150pF sind vermutlich gegen Burst / ESD  - die Suppressordioden
gegen Surge.
