Forum: Platinen Altium Designer: schiefe 3D-Komponenten.


Autor: N. N. (drnicolas)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bin ganz begeistert von den Effekten der 3D-Fähigkeiten.

Ich versiuche gerade einige Bibliotheksbautiel fest mit 3D-Körpern
auszustatten und stosse auf ein Problem.

Die Fixierpunkte werden anscheinend immer an Ecken/Kanten angelegt.

Wie man im Bidl sehen kann ist mir dasss Einpassen nicht gelungen.

Die beiden ersten Fixierpunkte liegen auf den Mittelpunkten der
Befestigungslöcher des Steckers genau an der Unterseite des Steckers.

Der dritte (verlangte) Fixierpunkt läge entweder an der Spitze eines
Pins (wie hier zu sehen) oder an der Basis - genau in der "Bucht" des
Steckerkörpers. Auch hier läge der Stecker schief auf der Platine.

Wie kann ich dem beikommen ?

Mit 'Oberfläche an PCB ausrichten' hat es auch nicht so recht geklappt

Autor: Jens D. (jens) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

zu erst richtest du die Grundfläche aus (Z-Achse).
Dann fügst du den SnapPoint hinzu (Body Einstellungen) und platzierst
das 3D Teil anhand der Outline.

Je nach Hersteller der STEP Daten liegen leider die Mittelpunkte selten
da, wo man sie benötigt.

Man kann sich jedoch eigene SnapPoints erstellen (Add Snappoint) und
danach das Bauteil in X / Y Richtung platzieren.

Ggf. mal im Altium Wiki nachlesen.
Jens

Autor: drnicolas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaube, dass ist mein Problem.
Ich scheue es, einfach die Ecken des Gehäuses zu wählen und zu hoffen,
dass der Umriss auf der Platine stimmt.

Daher habe ich immer die Pins mit deren Eintritt ins Gehäuse genommen.

Autor: Jens D (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich nehme wenn die Pinne.
Du kannst dir ja schnell Snappoints am Pin setzen.

Jens

Autor: drnicolas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pins sind sicherlich einfach, aber wo setzt Du die Snap-Points ?

Ander Spitze - dann sitzt die Komponente am Schluss einige
Millimeterüber dem  Board.

Am Übergang Pin ins Gehäuse ? Bei den meisten Steckern münden die Pins
nicht plan auf der Grundebene, sondern mit Einsenkungen am Gehäuse; ich
schätze wegen dindustrieller Lötverfahren. Und dann sitzt der Stecker
eben schief

Autor: Jens D (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

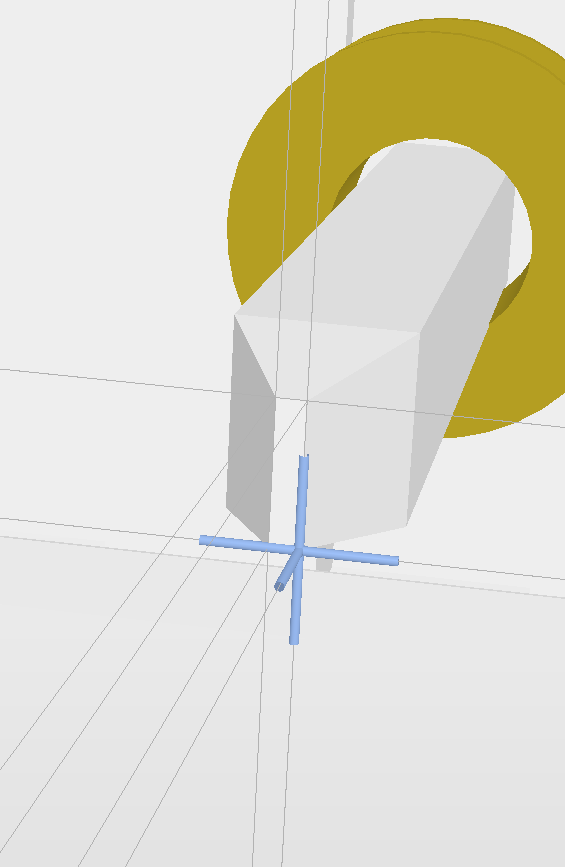

Hallo,

Also
Schritt 1:
  Kontrolle der Z Achse und Ausrichtung des Bauteils (3D Modus)
   Wenn dies nicht passt Tools -> 3D Body Placement -> Align Face with
Board
   Wähle das 3D Modell aus und klicke auf die Fläche, die auf dem Board
aufliegt.

Schritt 2:
  X und Y Ausrichtung
    Endweder passt die mit der Outline (Outline des 3D Modells) wenn
nicht einen Snap Point setzen (Add Snap Point in den Modelö
Einstellungen
  Wenn dies irgendwie passt prima.

  Wenn nicht muss ich von Hand Snap Points setzen.
  (T B A) ich nehme gerne die Pinne und setze 4 Punkte in den Ecken
(Snap1)
  oder an Tangential an Runden Pinnen

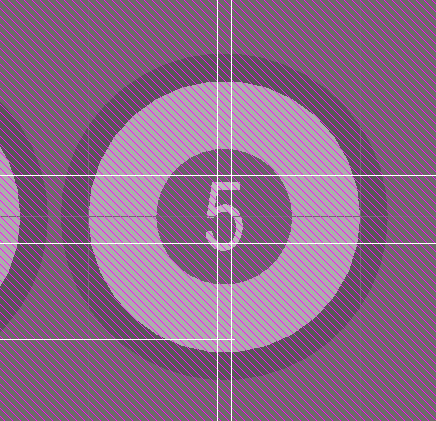

  im 2D Mode sieht man dann die SnapPoints und kann das Bauteil bequem
ausrichten.  (Snap2)

Jens
