Hallo Gibt es eine Möglichkeit im Altium (Summer 09) eine Art Vorlage zu erstellen, in der gleich sämtliche benötigten Design-Rules, Output-Job-Rules und so weiter vorgesehen sind? Z.B., dass man in jedem PCB-Layer noch ein Textfeld integriert ist, wo Firmenname und andere Details enthalten sind. Konnte im Altium Wiki und den Trainingsvideos nichts diesbezüglich finden. Danke
Gast
#1861373
Ja, gibt es. Du hast das Stichwort Templates ja schon genannt. In den Optionen kannst du einstellen welches Templatefile verwendet werden soll wenn eine neue Datei des jeweiligen Typs erstellt wird. Ralf
Hallo, Ralf, du meinst Schaltplan Templates, das ist etwas anderes. Aber gewiss auch erwähnenswert. Johannes Es gibt fiele Möglichkeiten im Altium deine Anforderungen zu lösen. Aber hier alles aufzuzählen ist nicht gerade einfach. Antworte mal auf meine E-Mail, evtl. kann man anders helfen. Jens
Gast
#1862897
> Ralf, du meinst Schaltplan Templates, das ist etwas anderes. > Aber gewiss auch erwähnenswert. Nicht nur Schaltplan, auch Board, OutputJob etc. Man kann für alle Dateitypen Templates anlegen, mache ich in der Firma auch so :) Ralf
Hallo Ralf, nein das geht NICHT! macht auch keinen Sinn. Was du machen kannst ist die Files mit Grundeinstellungen zu versehen, dies ist jedoch kein Template. Das Template vom Schaltplan kannst du immer ersetzen. Jens
Gast
#1863001

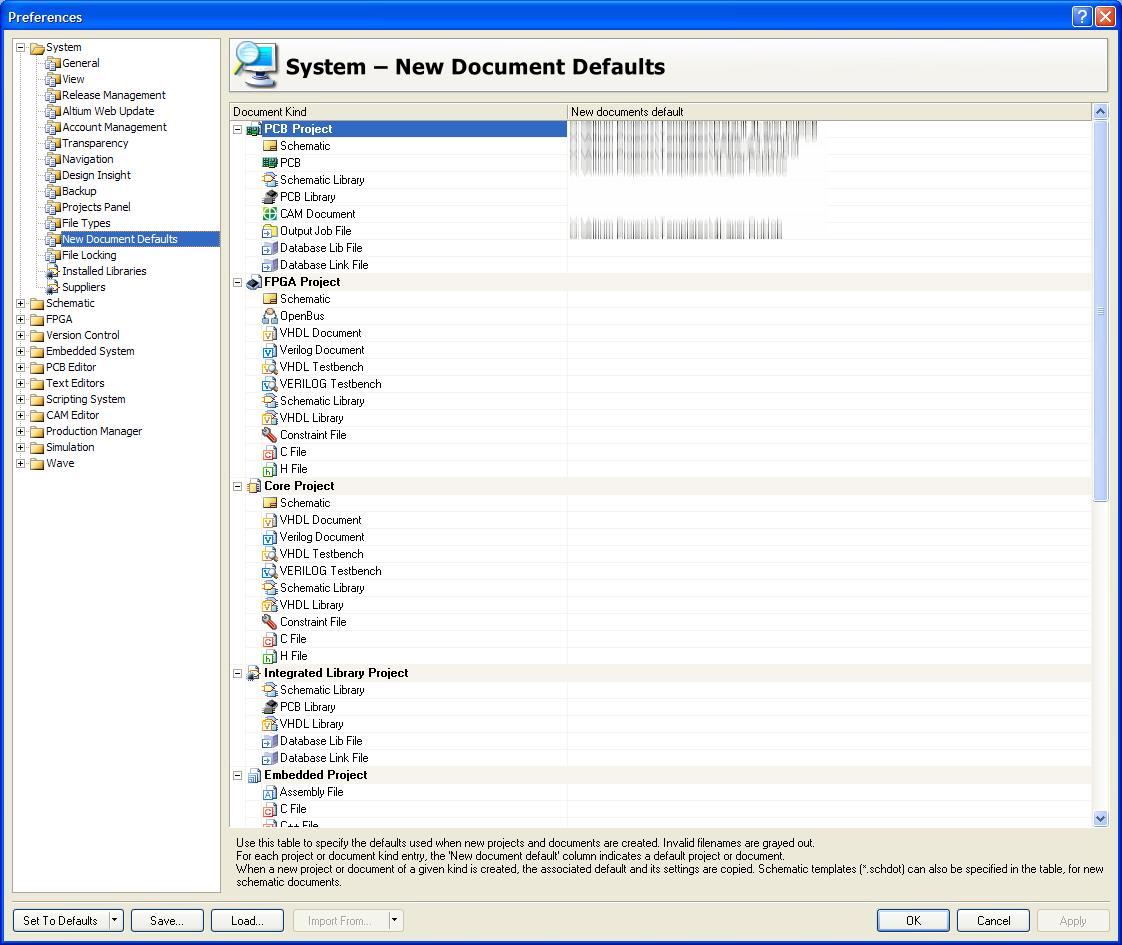

Hi Jens, > nein das geht NICHT! WAS geht nicht? Entweder wir reden aneinander vorbei oder jemand weiss was was der andere nicht weiss. Schau dir den Anhang an, dort setzt man Pfade auf die Template-Dokumente. Erzeugt man eine neue Datei, wird die angegebene Datei des entsprechenden Typs als Basis verwendet. > macht auch keinen Sinn. WAS macht keinen Sinn? > Was du machen kannst ist die Files mit Grundeinstellungen zu versehen, > dies ist jedoch kein Template. Was ist denn dann bitte ein Template? Eine Vorlage, in der alles schon so eingestellt ist, dass man direkt mit dem Projekt loslegen kann ohne vorher noch irgendwelche Einstellungen machen zu müssen (oder zumindest so wenig wie möglich). Was wäre für dich ein Template? > Das Template vom Schaltplan kannst du immer ersetzen. Ja... Es gibt aber wie o.g. nicht nur das Schaltplan-Template :) Ralf
Angehängte Dateien:
-
(90 KB)
Hallo, ein Template kann man tauschen, (Altium Schaltplan) das, was du meinst sind Default Files (steht auch über der File Liste). Ist aber nur meine Meinung, man kann aber wie du beschrieben hast die Default Files ändern über die Einstellungen definieren. Jens
Gast
#1863480
Hi Jens, okay, dann sind es aber unterschiedliche Definitionen des gleichen Begriffs und es kommt drauf an, was der TS meinte... Für mich ist ein Template eben die Vorlage, aus der eine neue Datei erzeugt wird. Ralf
Ralf schickst mir mal eine Mail? Jens
Hallo Mein Betreuer in der Firma hat mir gerade noch mal genau erklärt, um was es geht und zwar soll einfach in jedem Layer noch ein kleines Textfeld eingefügt werden, welches die Layerzugehörigkeit visualisiert. Einfach nur, dass man sofort sieht, welche Layer gerade aktiviert sind. Von daher würde ich dann also einfach ein neues PCB-File erstellen und dieses dann über die Default Documents einbinden. Ich hatte nur gedacht, es gäbe eine Möglichkeit Projektinformationen, wie eben eben beim Schematic, irgendwie automatisch mit einbinden zu lassen.
Hallo, das geht auch. Siehe E-Mail, melde dich einfach mal, ist nicht so einfach zu erklären und erfordert mehrere Schritte. Jens
Gast
#1864049
@Johannes: > Mein Betreuer in der Firma hat mir gerade noch mal genau erklärt, um was > es geht und zwar soll einfach in jedem Layer noch ein kleines Textfeld > eingefügt werden, welches die Layerzugehörigkeit visualisiert. Einfach > nur, dass man sofort sieht, welche Layer gerade aktiviert sind. Ah so... Hm... Es gibt die Möglichkeit, den Layerstack einzufügen, aber der ist soweit ich mich erinnern kann immer nur in einem Layer, und ausserdem nicht ganz das was du willst... Vollautomatisch geht das m.W. nicht (wär aber was als Vorschlag an die Australier), wir haben's in der Firma so gelöst, dass wir für 4, 6 und 8 Lagen jeweils ein Footprint definiert haben, das ganze wird im Schematic dann mit einem Symbol dargestellt (genauso wie beispielsweise die Koordinatenmarker für die SMD-Maschine und das Firmenlogo). > Von daher würde ich dann also einfach ein neues PCB-File erstellen und > dieses dann über die Default Documents einbinden. Bringt dir aber nur was, wenn's wirklich vom defaultmäßigen 2-Lager abweicht bzw. angepasste DesignRules braucht. > Ich hatte nur gedacht, es gäbe eine Möglichkeit Projektinformationen, > wie eben eben beim Schematic, irgendwie automatisch mit einbinden zu > lassen. Grob gesagt wären das dann die SpecialStrings (als Stichwort für die Suche bei Altium). ".Layer_Name" (ohne "") gibt dir den Namen des aktuellen Layers. Üblicherweise macht als LayerMarkierung einfach die Lagennummer, umrahmt von einem Quadrat. Dein Layer darf dann bei Verwendung des SpecialStrings nur "1", "2", usw. heissen. @Jens: Wieso willst du meine Email? :) Sollten wir nicht alle an unserem Wissen teilhaben lassen? Ralf
