Forum: Analoge Elektronik und Schaltungstechnik Flanke von Konstantstromquelle


Autor: Jey Bee (jeybee)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nabend,

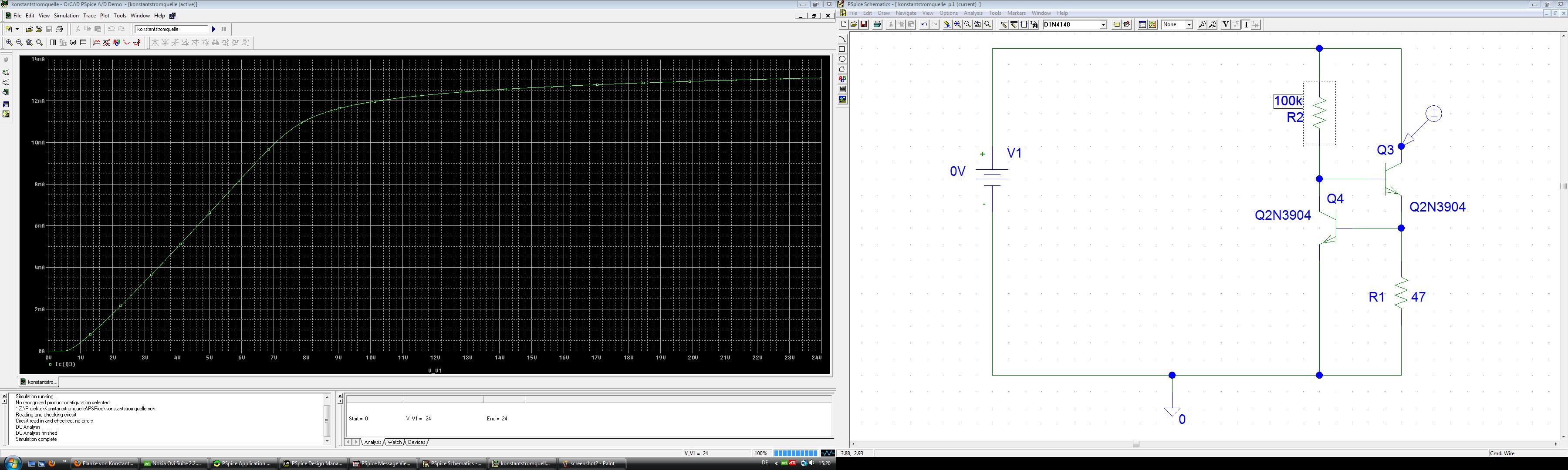

Ich habe in PSpice eine simple Konstantstromquelle aus zwei Bipoloaren
NPN Transistoren aufgebaut (screenshot3). Wie man bei der Simulation
deutlich erkennen kann, arbeitet die Schaltung erst ab ca. 11V halbwegs
gut.

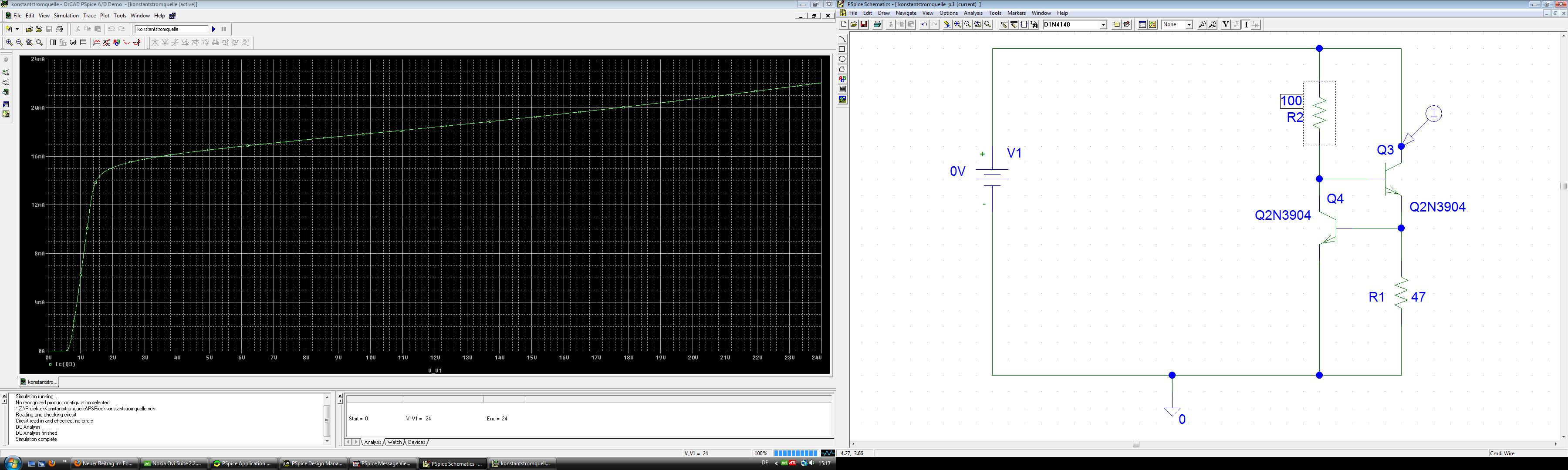

Ich kann ja diese Flanke nach links verschieben, indem ich den
Widerstand R2 verkleinere. Jedoch hat dies auch unweigerlich zur Folge,
dass die Konstatstromquelle nachher weniger Kontstant ist (Screenshot
2).

Nun zu meiner Frage:  Ist es möglich, die Flanke weiter nach links zu
verschieben, und gleizeitig am dem möglicht kleinen Spannungsbereich
bereit eine schöne "flache" Linie zu erhalten? Ich kann auch ruhig
mehrere Bauelemente verwenden, jedoch würde ich gerne bei der Lösung mit
den Transistoren beleiben, um nicht auf OpAmps oder spezielle ICs zurück
greifen zu müssen.


Vielen Dank
Greez Jey

Autor: Jey Bee (jeybee)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

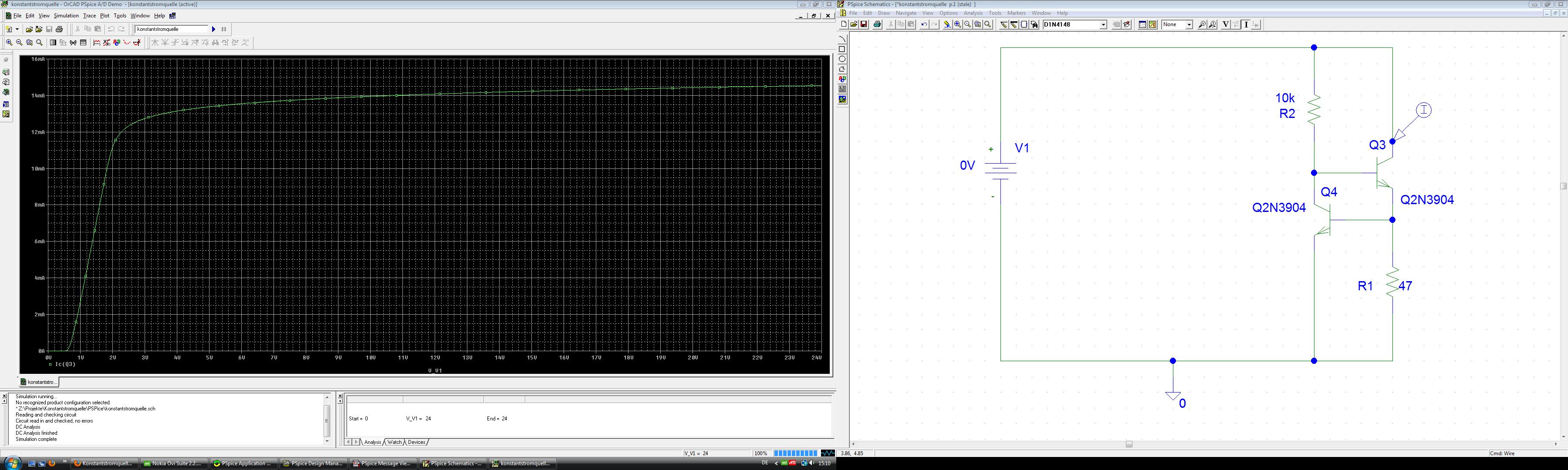

sry, hier der "erste" Screenshot.

Autor: Harald (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm einen Stromspiegel

Autor: ingo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für Q3 ein Darlington aus 2 Transistoren, der 2n3904 ist mit Hfe um 300
angegeben, da ist R2 sonst zu hochohmig
mfG ingo
