Bitte um Hilfe bei Filterberechnung - verstehe die Erklärung nicht.

Daniel Gast 24.11.2010 13:58 #1949290

Lesenswert?

•

Sodele - ich habe ein Problem:

Aus einer AppNote eines DACs habe ich zur Beschaltung obiges Bild
angehängt.

Es darum, ein HART-Signal in eine Stromschleife einzukoppeln. Dies
geschieht über den Punkt C3 mit dem Koppelkondensator Cc.

Jetzt habe ich ein paar Fragen dazu:

========================================================================
=====
1)
Intern im IC ist ein "Second order modulator followed by a continous
time filter" - was ist das? Ich finde auch keine gescheiten
Übersetzungen im Internet dafür.
========================================================================
=====
2)
Da steht weiter, der Datenstrom dieses Modulators kontrolliert eine
"switched current source" welche gefiltert wird durch die drei
CR-Filter. Was ist unter "switched current source" zu verstehen? Auch
hier keine sinnvolle Übersetzung gefunden, die mir weiterhilft.
========================================================================
=====
3)
Jetzt das wichtigste: Die Rechnung für den Koppelkondensator Cc.

Das HART-Signal soll später eine Modulation mit 1mApp um das eigentliche
Signal sein - dies wird durch die Spannung an C3 realisiert.

C3 und Cc bestimmen die Spannung, welche für die 1mApp sorgen.

Da steht: Das Signal, das an C3 anliegt kommt über den 40k und muss
ZWEIMAL über den 40R Sense-R. Daher ist ein 20mV Signal an C3 notwendig,
um 1mApp zu generieren.

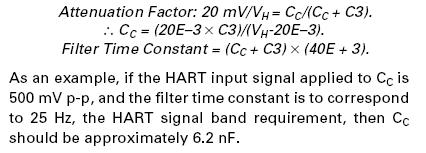

Folglich muss die Dämpfungsformel aus dem anderen Bild gelten...ich
checks nicht!!!

Kann mir das einer evtl. erklären? Im weiteren Text steht nichts weiter,
ausser dass bei einer Zeitkonstante des Filters von 25Hz und einem
anliegenden Signal von 500mV (die kommen aus dem MODEM-Chip) ein
Koppelkondensator von 6n2 notwendig ist.

Bitte helft mir ;-\\

Angehängte Dateien:
